Проект катера «Кентавр» из старой спасательной шлюпки

Потребность любителей отдыха на воде в водоизмещающих судах, пригодных для многодневных туристских походов, к сожалению, пока не удовлетворяется нашей промышленностью. Жителям морских портовых городов рекомендую приспосабливать для этой цели отслужившие спасательные шлюпки и ялы. После соответствующей доработки они вполне пригодны для эксплуатации на внутренних водоемах и в прибрежной полосе моря. Учитывая, что даже деревянные шлюпки последних выпусков (не говоря уже о металлических и пластмассовых), как правило, оборудованы винтовым движителем с ручным или механическим приводом, установка на них двигателей любых марок и типов не представляет больших проблем. Мне довелось стать владельцем уже второго судна, переоборудованного своими руками из спасательной шлюпки, поэтому осмелюсь дать несколько рекомендаций желающим построить подобное судно.

Не советую строить в одиночку корпус катера или яхты длиной более 7—9 м. Целесообразнее купить старый корпус фабричного изготовления, отремонтировать его и оклеить стеклотканью, если он из дерева.

Воздушные ящики, обеспечивающие непотопляемость шлюпки, хотя они и стесняют условия обитания и оборудования судна, лучше не вынимать. В крайнем случае можно снять два ящика в моторном отсеке, компенсировав это пенопластом.

Не следует вырезать все поперечные банки, особенно в деревянном корпусе, поскольку это ослабляет конструкцию. Лучше всего вырезать одну банку в моторном отсеке и одну в салоне.

Не забывайте, что высота надстройки, хотя и повышает комфорт, зато уменьшает остойчивость и управляемость катера.

Не увлекайтесь мощными моторами, достаточно 12—25-сильного двигателя. Лишняя мощность не добавляет скорости, зато расход горючего при этом намного увеличивается.


Дизель предпочтительнее любого бензинового двигателя из соображений пожарной безопасности, экономичности и т. д. Пригодны дизеля воздушного охлаждения, особенно 16—25-сильные от маломощных самоходных шасси. На них требуется только обеспечить хороший приток охлаждающего воздуха (например, по трубе сверху) и отток нагретого (по бокам). Дизель нужно закрыть капотом со звукоизоляцией.

Если вы не имеете реверс-редуктора, то на шлюпку длиной 7—9 м имеет смысл ставить двигатель вместе с коробкой передач. Это облегчает подбор гребного винта и необходимого количества оборотов. Для такой установки больше подходят моторы и коробки самоходных шасси. Можно использовать и преобразующие поступательное движение рычагов-качалок во вращательное редукторы спасательных шлюпок с ручным приводом. Для этого их нужно соединить с валом двигателя через карданный вал.

При помощи подъемных гаков удобно спускать лодки на воду и поднимать обратно, поэтому полезно предусмотреть съемные потолки для пропуска подъемных стропов при подъеме.

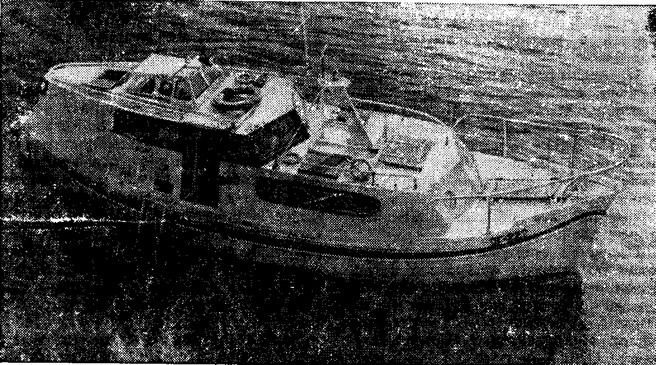

Теперь кратко о моем последнем судне «Кентавр», построенном на основе старой 40-местной спасательной шлюпки с обшивкой из поясьев бакелизированной фанеры. Длина корпуса — 8,2 м; ширина — 2,5 м; высота борта — 1 м.

Судно рассчитано на экипаж из четырех чел. При необходимости в салоне на рундуке можно оборудовать пятое спальное место. В кратковременной прогулке на борт можно принять до 12 чел., это совершенно не сказывается на ходовых качествах. На палубе «Кентавра» могут загорать четыре-пять чел.

Основная работа заключалась в установке двигателя, компоновке и исполнении надстройки, размещении оборудования и помещений, однако прежде всего требовалось выбрать общий архитектурный облик судна. Снимать с натуры все размеры корпуса, седловатость борта, обводы бортов и т. д. без плаза или ровной площадки было сложно Я вышел из положения следующим образом. Сфотографировал корпус в необходимом ракурсе, а затем спроектировал изображение с пленки через фотоувеличитель на бумагу так, чтобы длина корпуса составила 82 см, что соответствует масштабу 1:10. После этого сделал три варианта компоновки надстройки. К производству был принят вариант без кокпита, поскольку без него на судне больше свободной площади; кроме того, открытый кокпит в условиях Прибалтики является источником поступления воды в корпус.


Чертежи не имеют деталировки и точных размеров всех узлов. Они были нужны для определения главных размеров и основных конструктивно-планировочных решений. Соблюдая масштаб, я переносил основные размеры с чертежа и уточнял их по месту.

Корпус оклеен тремя слоями стеклоткани на эпоксидном связующем. В нем вырезаны две поперечные банки и убраны два воздушных ящика.

Вся конструкция надстройки катера сделана из строительной фанеры, оклеена теплоизолирующим слоем стеклоткани и обшита листовым алюминием, также оклеенным стеклотканью. В носу установлен фальшборт, главным образом из эстетических соображений. Высота надстройки, исключая сдвижной фонарь, выполнена в габаритах штормового тента, который стоял на шлюпке. Кормозая часть закруглена.

Планировка внутренних помещений следующая. В носу устроен грузовой трюм с люком, который используется для хранения грузов, якоря, канатов и т. д. За трюмом расположена спальная каюта с люком, через который пассажиры могут выйти на палубу. Двуспальная койка сделана поперек судна над первой банкой, на ней можно только сидеть или только лежать.

Салон занимает место между первой и третьей банкой (вторая вырезана). Здесь по бортам размещены два дивана (они же служат койками), раздвижной стол, смещенный к левому борту, камелек и рундуки для посуды и продуктов. В крыше предусмотрены дса вентиляционных люка, через которые при необходимости можно выйти на палубу, встав на койку.

В корму от салона оборудована рубка с дверями на оба борта. У дверей, с обоих бортов, приделаны откидные трапы, позволяющие подняться на борт и на стоянке, и на плаву. Рубка отделена от салона звукоизолирующей переборкой. Она имеет сдвижной фонарь, через который можно вылезти наверх.


Через люк, сделанный в крыше над кормовой частью моторного отсека, можно швартоваться, выбрасывать кормовой якорь и ловить рыбу спиннингом.

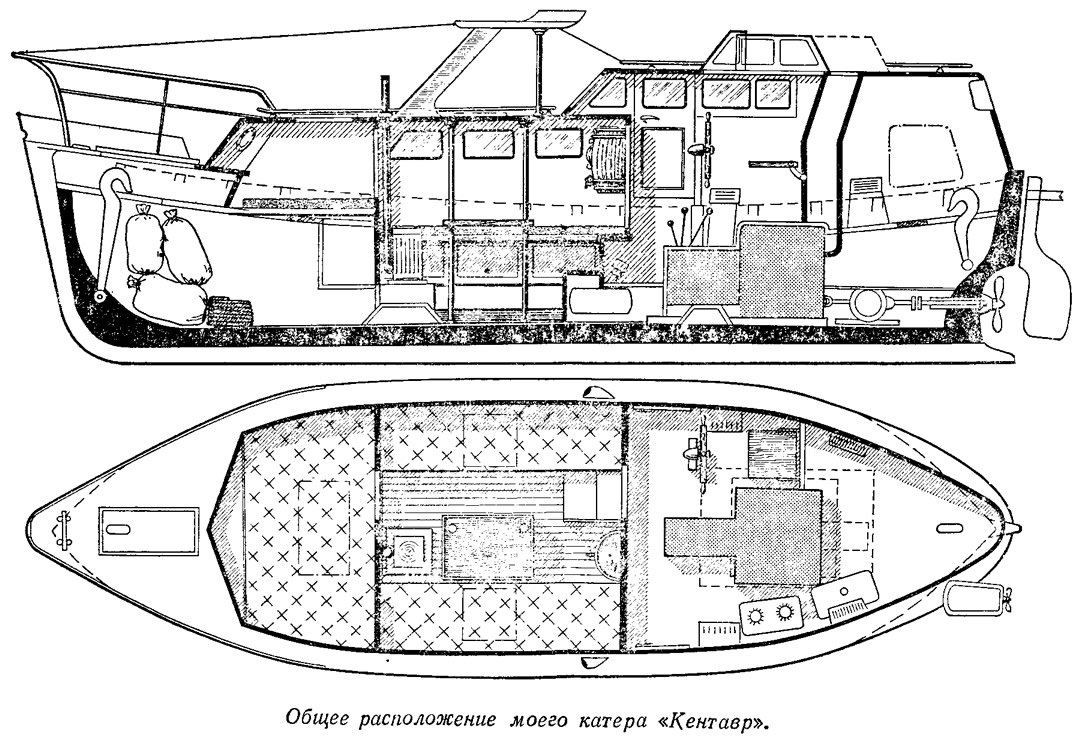

Двигатель — четырехцилиндро-вый дизель типа РС-09 мощностью 26 л. с. от старого самоходного шасси зарубежного производства; двигатель воздушного охлаждения, имеет 8-скоростьную коробку передач, его частота вращения — 150—3000 об/мин. Он смещен к левому борту на 120 мм из-за того, что вал отбора мощности коробки передач смещен на такую же величину от оси вправо. На рисунке пунктиром обозначены габариты съемной части крыши рубки над мотором, а также установка аварийного подвесного мотора «Ветерок-12». В кормовой надстройке по левому борту (на рис. по правому) имеется боковой люк, через который можно установить, запустить и закрепить этот мотор. Правда, им я еще ни разу не пользовался: не было необходимости.

Крейсерская скорость «Кентавра» — 10—11 км/ч, максимальная — 14 км/ч; расход топлива — около 3 л/ч. Передача на редуктор и гребной вал осуществляется через карданный вал с двумя крестовинами, что значительно облегчило устройство фундамента и центровку линии вала. Гребной винт имеет диаметр 500 мм. шаг — 240 мм, частоту вращения — 700-900 об/мин. Штурвал установлен на коробке передач. Все необходимые органы управления двигателем сохранены с некоторым изменением длины и конфигурации рычагов. Дизель накрыт жестким капотом, над которым сделано сиденье рулевого; в капот вмонтирована воздухозаборная труба.

«Сухой» вес шлюпки — 4,0—4,5 т. Общий вес надстройки, двигателя и всего оборудования по приблизительным подсчетам составляет 1,8—2,0 т. Шлюпка была рассчитана на нагрузку около 3 т, поэтому ряд имеющихся на ней деталей был предназначен выполнять функции балласта. Например, бетонный фундамент, в который вмонтирована печка, укреплен на каркасе рычажной передачи шлюпки и весит вместе с печкой более 100 кг. К этому надо добавить вес аккумуляторов, топливного бака на 120 л, расходного бака на 30 л, водяной цистерны на 40 л, инструмента, посуды и т. д. Специального балласта на судне нет.

«Кентавр» эксплуатируется уже пятую навигацию на Даугаве (в Риге и ее окрестностях). Благодаря наличию печки, газовой плиты и других удобств наш сезон продолжается с начала мая и до середины ноября. В дальнейшем планирую сделать водяное отопление с отбором теплой воды от охладителей выхлопных труб.
