    Рыболовная лодка-картоп из пенопласта

    Год: 1990. Номер журнала «Катера и Яхты»: 147 (Все статьи)
              0


    Проблема небольшой лодочки для рыбалки решилась неожиданно просто. У меня оказался пенопласт, служивший ранее зашивкой перегородки старого дома. Будучи знаком с технологией постройки лодки из пенопласта, зная процесс оклейки корпуса стеклотканью, я все же заглянул в «Катера и яхты» и, к своему удивлению, обнаружил, что описание подобной лодки последний раз встречается лишь в 1975 году в №55. Считаю невнимание к подобным лодкам незаслуженным, таи как пенопласт обладает рядом неоспоримых преимуществ. В лодке тепло, она не гремит, что немаловажно на рыбалке, обладает малым весом и огромным запасом плавучести. Процесс постройки прост и занимает немного времени.

    Основные данные лодки

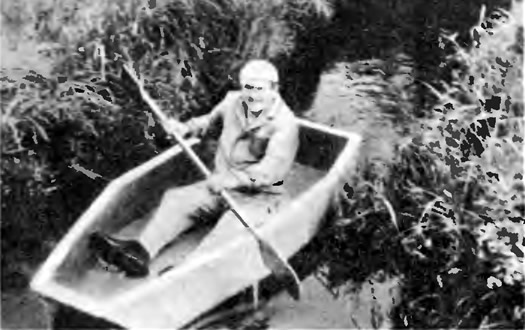

    Информация об изображенииПенопластовая лодка на воде
    Пенопластовая лодка на воде

    Длина, м2,23
    Ширина, м0,87
    Высота борта, м0,32
    Грузоподъемность, кг120
    Вес корпуса, кг30

    Лодка «Гамма», построенная Ю. Никифоровым, меня не устроила из-за сложности конструкции. Для такой лодочки достаточно более простых обводов, с плоским, без подъема вверх, днищем и транцевым носом. Утверждение Ю. Никифорова по поводу эксплуатации «голого» пенопластового корпуса, без оклейки стеклотканью, также вызвало сомнение. Исходя из этих соображений, из пенопласта марки ПХВ за несколько дней я построил лодку по следующей технологии. Сначала вырезал и подогнал три больших листа пенопласта. Из них склеил днище. Затем используя поддержки, аналогичные стойкам-кильблокам «Гаммы», произвел окончательную сборку корпуса. Плиты пенопласта толщиной 40 мм стыковались между собой с помощью эпоксидного клея на основе смолы ЭД-5.

    Информация об изображенииТеоретический чертеж корпуса
    Теоретический чертеж корпуса

    Пенопласт ПХВ можно заменить другим — марки ПС-1 или ПСБС. Они так же хорошо режутся острым ножом и пилятся ножовкой. Ю. Никифоров резал пенопласт нихромовой струной, нагретой при подключении ее и электросети. Следует, однако, учитывать, что пенопласты марки ПС, содержащие стирол, растворяются полиэфирными смолами, поэтому склеивать детали корпуса или оклеивать его стеклотканью можно только связующим на эпоксидной основе.

    Корпус без оклейки стеклотканью весит 20 кг, однако эксплуатация такой лодки потребует большой осторожности, таи как пенопласт быстро истирается и даже прикосновение зажженной сигареты может испортить ваше детище. Для придания корпусу большей жесткости и прочности, в этом случае, следует поставить пару банок, распирающих борта. По периметру корпуса необходимо закрепить на клею и шурупах дубовую планку — буртик. Не лишними будут и две планки на днище, которые защитят его от истирания при вытаскивании лодки на берег. Необходимо также защитить стыковые соединения снаружи корпуса, оклеив их, например, полосками ткани.

    Информация об изображенииУсиление транца для эксплуатации с подвесным мотором
    Усиление транца для эксплуатации с подвесным мотором

    Мы решили оклеить корпус снаружи стеклотканью. Вес корпуса увеличился незначительно, зато долговечность лодки возросла.

    Вместо банки я использую пенопластовую плиту небольшой высоты: сидя на ней, я защищен бортами от ветра. Лодка хорошо идет под веслами, легко пробирается в камышах, благодаря довольно острым носовым обводам.

    Весла длиной около 2 м с плоскими лопастями 350X150 мм — байдарочного типа. Для использования подвесного мотора транец необходимо укрепить, как показано на схеме.

    Рекомендую пенопластовую лодку для рыбаков, а также в качестве яхтенных тузиков.
