    Представляем новую работу Ю. Зимина — разработанный в 1999 г. проект 5.3-метровой мореходной мотолодки с рубкой-убежищем под мощный подвесной мотор 90-115 л.с. Конструктор адресовал проект "новым русским ", имея в виду, что этот мини-крейсер отличают высокие комфорт и надежность при неожиданно широком диапазоне вариантов использования.

    Основные данные катера "Забава-53"


    Информация об изображенииРисунок мотолодки "Забава-53"
    Рисунок мотолодки "Забава-53"

    Длина, м5.30
    Ширина, м2.17
    Вес корпуса, кгоколо 400
    Мощность ПМ, л.с.90-115
    Скорость, км/ч65-70
    Сухой вес, кг600
    Водоизмещение, кг1100
    Пассажировместимость, чел.5

    Если учесть, что почти все наши современники — занятые люди, будь то автомобилисты или пешеходы и, как правило стремятся непременно отдыхать у воды и на воде, то, надо полагать, идеалом для многих будет быстроходный, мореходный и комфортабельный катер, перевозимый трейлером. А это и прогулки "с ветерком", и рыбалка, и акваланг, и водные лыжи. Это неизведанные морские и пресноводные просторы, необитаемые острова и недоступные берега...

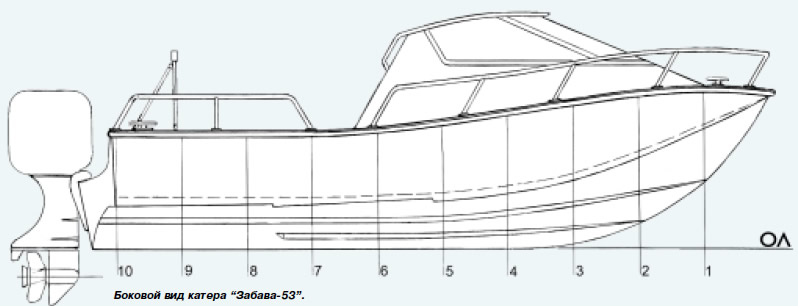

    Информация об изображенииБоковой вид мотолодки "Забава-53"
    Боковой вид мотолодки "Забава-53"

    Знаю по опыту, что одним из наиболее приятных и захватывающих периодов в жизни будет время, когда вы станете хозяином и капитаном корабля, построенного по выбранному вами проекту. Играя активную роль в процессе постройки, предвкушая новый стиль жизни, широкие перспективы отдыха с семьей, друзьями и партнерами по работе, вы будете получать ни с чем не сравнимое удовольствие. А построенный катер станет символом вашего благополучия, положения в обществе.

    Мини-крейсер "Забава-53" — это нужный вам многоцелевой катер. Высокий борт и закрытая рубкой-убежищем носовая часть, обводы глубокое V с килеватостью днища -24°, высокая энерговооруженность — это факторы, определяющие скорость и мягкий, безударный ход на волнении.

    Благодаря конвертации кокпита возможны три основных варианта использования мини-крейсера, построенного по приводимым чертежам.

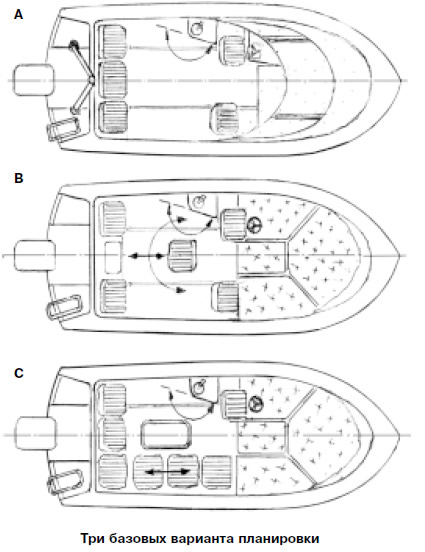

    Информация об изображенииТри базовых варианта планировки
    Три базовых варианта планировки

    А — В прогулочном варианте на борт можно принять пять человек. Катер очень удобен для буксировки лыжника (имеется пилон-тренога) и для "дайвинга" — подводного плавания. За транцем — платформа и трап по правому борту, незаменимые при купании и обслуживании аквалангистов и воднолыжника. По левому борту в кокпите, за креслом водителя, — бар.

    В — Рыболовный вариант. Армия рыболовов-любителей оккупировала берега. Всем известно, что для настоящей рыбалки нужно оторваться от берега, а для этого необходима надежная лодка, еще лучше — всепогодный мореходный катер, чтобы иметь возможность и быстро добраться до самых "рыбных" мест, и вовремя уйти от внезапной непогоды. Для успешной рыбной ловли уже недостаточно иметь спиннинги и удочки. Совершенно необходима современная электроника: эхолот, рыболокатор, а также прибор, измеряющий процентное содержание в воде кислорода, водородный показатель, освещенность, температуру.

    Для того чтобы было удобнее ловить рыбу, среднее кормовое кресло переносится в центр кокпита и устанавливается на вертикальную опору — регулируемый стандерс, который опускается, поднимается и поворачивается. Снимая это кресло, вы освобождаете место в корме для садка, в котором будет храниться свежая рыба. По левому борту за креслом водителя — бар.

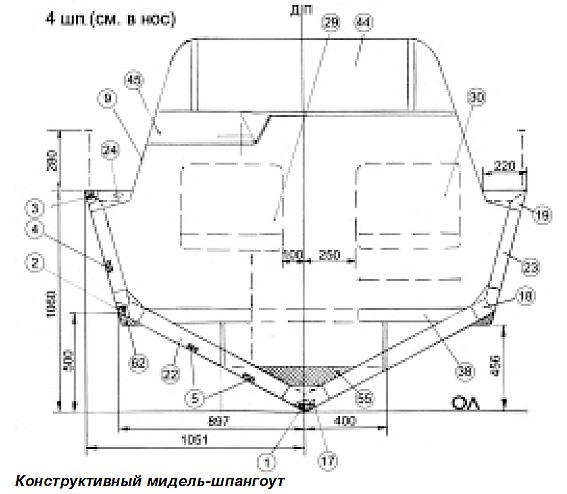

    Информация об изображенииКонструктивный мидель-шпангоут
    Конструктивный мидель-шпангоут

    С — Вариант дейкрейсера, дающий возможность посещать труднодоступные берега, где обилие грибов и ягод, безлюдье и тишина... Три человека будут чувствовать себя на катере достаточно комфортно, хотя при плаваниях сравнительно большой продолжительности, когда нужно размещаться на ночлег, приходится брать много поклажи, продуктов и топлива. С собой в поход можно взять палатку, чтобы провести ночь на берегу у костра.

    На стоянке ночью или в плохую погоду можно быстро установить над кокпитом тент. На время отдыха по правому борту кресла раскладываются, трансформируясь в спальное место. Шток — стандерс — для рыболовного кресла используется для установки в кокпите обеденного стола. В вашем распоряжении мойка, бар, рундуки, газовая плита, садок для рыбы, два спальных места в закрытой носовой части. Под настилом — химический туалет.

    Информация об изображенииОбщее расположение и оборудование катера "Забава-53"
    Общее расположение и оборудование катера "Забава-53"

    Для хранения на берегу, спуска на воду и подъема, а также для транспортировки за автомобилем будет необходим трейлер. Рама, колеса, лебедка — все в его конструкции должно быть надежно и, естественно, соответствовать техническим требованиям ГИБДД к прицепам.

    Постройка корпуса "Забавы-53" ведется с обшивкой из водостойкой авиационной фанеры (по ГОСТ 102-75). Сборка производится на эпоксидной смоле. Корпус снаружи оклеивается стеклотканью на полиэфирной смоле с введением пигмента в последний — наружный — слой.

    Для изготовления шпангоутных рамок необходимо собрать из фанеры или толстого картона плазовый щит размером 3.5х2.3 м. Пользуясь плазовой таблицей ординат и спецификацией, на щите вычерчиваются шпангоуты. На каждую рамку необходимо вынести КЛ — контрольную горизонтальную линию и ДП; положение КЛ — 900 мм от основной плоскости. На каждой рамке на уровне КЛ прибивается шергень-планка.

    Корпус собирается в положении вверх килем. Стапель представляет собой два бруса (по 5.5 м длиной), выставленных в горизонт на расстоянии по 700 мм от ДП; по ДП натягивается струна; на верхние рабочие грани брусьев выносится положение шпангоутов (шпация 500 мм).

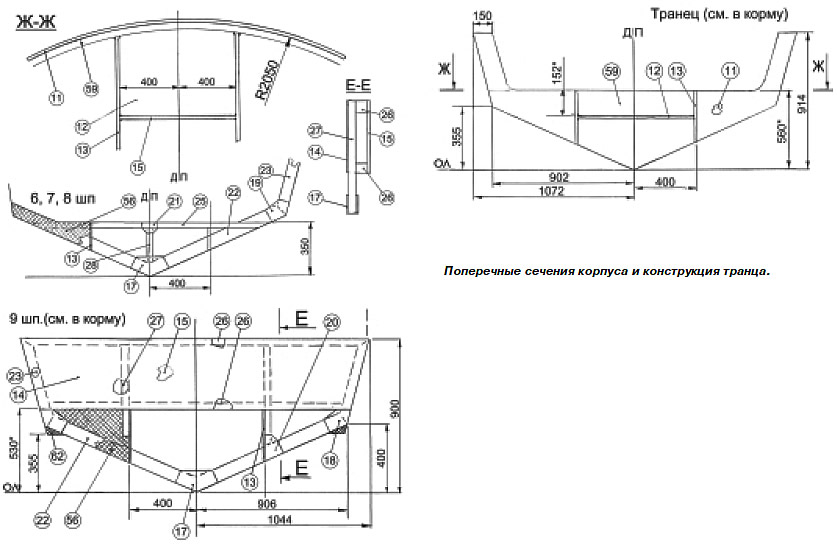

    Информация об изображенииПоперечные сечения корпуса и конструкция транца
    Поперечные сечения корпуса и конструкция транца

    Шпангоуты ставятся строго вертикально и раскрепляются.

    Лист зашивки транца, изогнутый по радиусу 2050 мм (проекция план), устанавливается с учетом наклона.

    После установки поперечного набора можно врезать рейки продольных связей и тщательно малковать все поверхности набора, на которые будет ложиться фанерная обшивка. Обшивать корпус нужно, начиная с днища. При зашивке бортов край фанерного листа надо выпускать ниже скулы для удобства формирования горизонтальной полки редана 3. Обшивка ставится на эпоксидной смоле с запрессовкой гвоздями к продольному набору и шурупами к шпангоутам.

    По плазовой таблице на обшивку выносится положение реданов 1 и 2. Пенопластовый заполнитель надо зачистить, а затем оклеить стеклотканью. Весь корпус также необходимо зачистить под оклейку стеклотканью.

    Информация об изображенииЭскизы теоретического чертежа — полуширота и корпус
    Эскизы теоретического чертежа — полуширота и корпус

    Перевернув корпус, снимают временные шергень-планки и производят монтаж рецесса и продольных балок-стрингеров. Транец зашивается (на эпоксидке) изнутри рейками толщиной 10 мм, изогнутыми по обводу (R2050); набрав необходимую толщину (~70 мм), проклепываю весь слой гвоздями "взагиб". Вырез в транце и толщину подмоторной балки необходимо оформить точно по указаниям "Installation Specifications" фирмы-поставщика подвесного мотора. После монтажа продольных и поперечных связей, рецесса и переборок все угловые сопряжения с днищем оклеиваются "мокрым угольником". Вдоль днища (район шп. 1-5) и по днищу от балки до борта (район шп. 5-транец) необходимо выложить на клею пенопласт, обеспечивающий запас плавучести, и оклеить его сверху стеклотканью.

    Чтобы сохранить дизайн проекта, нужно вычертить в натуральную величину очертания рубки и сделать развертки — раскройки лобовой и боковой стенок и стекол.

    Под палубой, в районе болтов уток и релингов, надо поставить надежные подкрепления — фанерные накладки.
