    Год: 2001. Номер журнала «Катера и Яхты»: 177 (Все статьи)
              0


    Тур Хейердал пересекал океан на плавсредствах, построенных из экзотических материалов: бальзы и папируса. Автор предлагает изготовить простейший плот тоже из нетрадиционных и притом доступных материалов.

    Известно, что с лодки рыбалка лучше, чем с берега. А где взять лодку? Лодка есть далеко не у каждого рыболова-любителя! Между тем решение проблемы буквально валяется под ногами в виде пластиковых бутылок, которыми сейчас замусорена вся окружающая среда. Осталось собрать эти бутылки в несколько кучек по 20 штук в каждой и оборудовать эти кучки "палубой" и корпусом "судна". Для этого можно взять пластиковые ящики для пивных бутылок и старую раскладушку со свалки. Из них получается шикарный плот. Если набить четыре ящика 1.5-литровыми бутылками, плот сможет спокойно выдержать вес взрослого или двух мальчишек. Не беда, что ноги будут по щиколотку в воде (в холодную погоду можно и резиновые сапоги надеть).

    Строительство начинается с "палубы". Обычно у выброшенной раскладушки полотно порвано. Удаляем его остатки вместе с пружинками. Если полотно цело, то оно может послужить мягкой "палубой" и его, разумеется, не надо удалять. Отпиливаем ножовкой по металлу дугу изголовья у самых шарниров и прикрепляем ее, как шину при переломе конечности, к двум половинкам рамы для того, чтобы рама стала одним целым, а не складывалась по среднему шарниру. Делаем это при помощи плоскогубцев скрутками из отожженной (чтобы легче гнулась и не ломалась) стальной проволоки диаметром 1.5-2.0 мм (по четыре скрутки на сторону). А если делать "фирмово", то можно прикрепить столькими же хомутиками. Хомутики, кроме того, позволят путем частичной разборки сделать плотик компактнее при транспортировке, сложив раскладушку.

    Информация об изображенииПлот "Ра" испытывается на воде
    Плот "Ра" испытывается на воде

    Далее приступим к прикреплению ящиков-поплавков. Привязываем их бечевкой (лучше капроновой, чтобы не прела от сырости) по углам рамы-раскладушки. Каждый ящик привязываем за верхний поясок его продольной стенки к трубке рамы и за нижний пояс — к одной из крайних ножек раскладушки. Для более равномерного распределения нагрузок на конструкцию, ножку перед привязыванием надо повернуть в шарнирах в положение, близкое к центру ящика. Поплавки можно усилить, слегка стянув проволокой диаметром 1 мм верхние продольные пояски ящиков посередине.

    Сиденье делаем из доски толщиной 17-20 и шириной 150-200 мм. При использовании раскладушки по прямому назначению ножки у нее находятся, естественно, внизу, а в нашем случае они наверху. Пропускаем доску-сиденье под средней ножкой и опираем на крайние. Следовательно, длина ее должна быть больше, чем расстояние между крайними ножками. Выравниваем доску по оси раскладушки и прочно привязываем ее к средней ножке веревкой или проволокой.

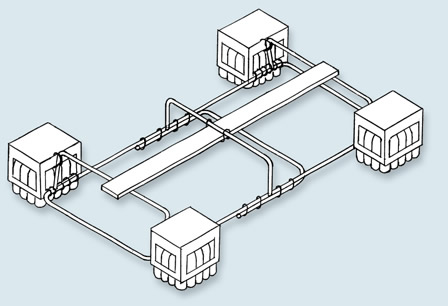

    Информация об изображенииЧертеж плота "Ра"
    Чертеж плота "Ра"

    Теперь набиваем ящики пустыми бутылками так, чтобы пробки упирались в дно ящика (не обращайте внимания, что бутылки еле втискиваются и при этом немного деформируются). Плот готов. При описанной компоновке он обладает хорошей остойчивостью. О его жизнестойкости и ремонтопригодности и говорить не приходится.

    Весло удобнее всего иметь байдарочного типа, двустороннее. По мелкому водоему можно плавать и с шестом.

    При необходимости можно увеличить "водоизмещение" до 1.8 центнера, привязав еще два поплавка. "Мореходы"-энтузиасты могут сделать на плоту парус, закрепив мачту двумя хомутами на средней ножке раскладушки.

    Счастливого плавания!
