    Стальной катер «Амадеус» с дизельным двигателем Д-245

    Год: 2002. Номер журнала «Катера и Яхты»: 178 (Все статьи)
              1


    Идея постройки катера родилась в середине 70-х гг., после публикации в "КиЯ" №21 проекта стального "Кальмара". Он же и был принят за основу. Работа началась в 1978 и завершилась к 1980 г. Еще через десять лет был построен аналогичный катер.

    Основные характеристики катера


    Информация об изображенииРис. 9. Боковой вид и план катера
    Рис. 9. Боковой вид и план катера

    Длина, м:
       наибольшая7.5
       по КВЛ6.5
    Ширина, м:
       наибольшая2.4
       по КВЛ2.2
    Осадка, м0.45
    Высота борта на миделе, м1.2
    Водоизмещение, т2.0
    Мощность двигателя, л.с.70-100
    Крейсерская скорость, км/ч30
    Пассажировместимость, чел.7

    С учетом опыта этих двух построек, а также статьи "Какие обводы лучше?" ("КиЯ" №130) в 1999 г. мы начали строить новый катер, приняв в качестве аналога модель №1. Корпус этой модели был развернут на плоскость для постройки его из листового металла. Так появился "Амадеус".

    Умеренно-килеватые обводы корпуса (с углом килеватости на транце 12.5°) при проектировании рассчитывались на движение как в водоизмещающем, так и в переходном режиме. Выпуклость шпангоутов (рис. 1) придает днищу повышенную жесткость и обеспечивает комфортный ход при волнении. Высокая линия скулы, переходящей в брызгоотбойник, придает не только оригинальность дизайну, но и устраняет забрызгивание при движении на волне в ветреную погоду. Брызгоотбойники выполняют также роль стабилизаторов бортовой качки.

    Катер оборудован дизельным двигателем Д-245 с номинальной частотой вращения 2200 об/мин, а также угловым реверс-редуктором УРРП-25 с передаточным числом 1.55. Привод винта левого вращения диаметром 500 мм и шагом 550 мм осуществляется посредством вала длиной 1.5 м.

    Конструкция корпуса

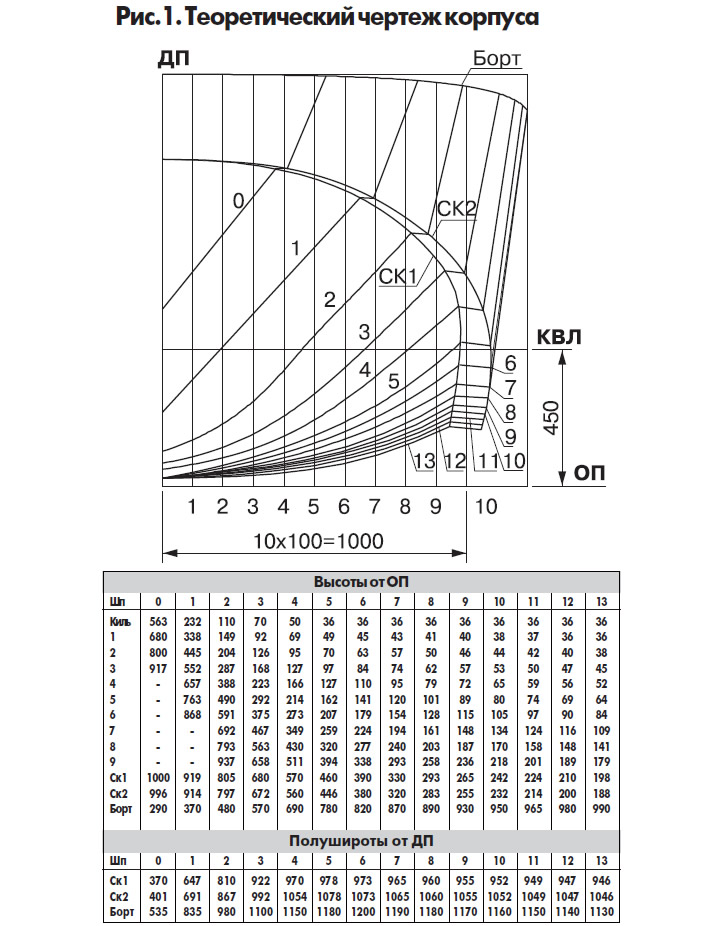

    Информация об изображенииРис. 1. Теоретический чертеж корпуса
    Рис. 1. Теоретический чертеж корпуса

    Корпус выполнен из стали марки Ст.Зсп г/к. Толщина обшивки днища — 2.5 мм, борта — 2.0 мм. Корпус разделен водонепроницаемыми переборками на три отсека: носовой, обитаемый и моторный, состоящий из трех частей. В средней расположен двигатель, справа и слева от него — топливные баки емкостью по 105 л. Такой запас топлива обеспечивает дальность плавания при крейсерской скорости до 400 км, а в водоизмещающем режиме — до 600 км.

    Шпангоуты изготовлялись из стальной полосы регистровой марки РСД 32 толщиной 4 мм. Более тонкий металл при изгибе будет сильно деформироваться и коробиться при сварке. Листы обшивки притягивались шпильками, что потребовало довольно прочного корпусного набора. Шпангоуты, для изготовления которых использовалась наковальня (рис. 2), сначала обваривали на разметочном листе, затем правили и приваривали пояски 2x20 мм (рис. 3). На стапеле шпангоутные рамы устанавливали в положение "вверх килем" и закрепляли как по килю, так и по бортам.

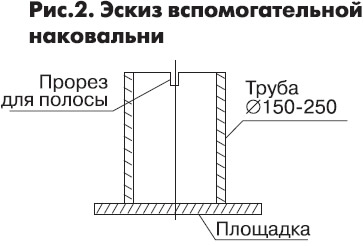

    Информация об изображенииРис. 2. Эскиз вспомогательной наковальни
    Рис. 2. Эскиз вспомогательной наковальни

    После того как шпангоуты были набраны и выставлены, приваривали брызгоотбойник (рис. 4). Его внутреннюю кромку от шпангоута к шпангоуту лучше проводить по прямой линии, а после подгонки днищевых листов излишки зачистить. Подгонку днищевых листов целесообразно начинать с кормы (рис. 5). Листы не требуют предварительного изгиба.

    Для сборки обшивки применялись два вспомогательных уголка 40x40 и пять-шесть шпилек диаметром 10^12 мм (рис. 6). С помощью этого приспособления листы притягивались к набору и подгонялись их кромки. Шпильки приваривались к листу и вытягивались через уголок. Таким образом обшивка прижималась к шпангоутам, а в местах образования бухтин делались технологические разрезы (рис. 7). При подгонке листов 1, 2, 3 и 4 особых сложностей не возникало. Трудности может вызвать подгонка носовых листов 5 и 6. Делать это можно двумя способами:
    • разделив носовой лист на три равносужающихся пояса;
    • изготовив шаблон из древесноволокнистой плиты (ДВП) и разметив на нем технологические прорезы, которые затем надо перенести на металл.

    Информация об изображенииРис. З. Сечение шпангоута
    Рис. З. Сечение шпангоута

    После предварительной подгонки листы обшивки днища сваривали сплошным швом в направлении к брызгоотбойнику. На деформированных после сварки участках вблизи брызгоотбойника делали технологические разрезы. Подогнанные листы бортовой обшивки сваривались с брызгоотбойником сплошным швом с обеих сторон (рис. 8). Затем устанавливались и приваривались сплошным швом к 3-му и 8-му шпангоутам водонепроницаемые переборки, а далее — фундамент двигателя. Его также приваривали к днищу сплошным швом, а уже к нему крепились две продольные непроницаемые переборки, которые и разделяют машинное отделение на отсеки для размещения топливных баков.

    Информация об изображенииРис. 4. Установка брызгоотбойника
    Рис. 4. Установка брызгоотбойника

    Палуба была изготовлена из листа толщиной 2.5 мм и приварена к борту снаружи сплошным швом. В ходе работ применялись судостроительные электроды марки LB52U. Диаметр электродов для сварки листов обшивки — 2.6 мм, для приварки обшивки к набору — 3.2 мм.

    Отметим, что не следует бояться наличия у обшивки корпуса сферических участков. Сферичность формы придается листам с помощью технологических разрезов и простукивания.

    Стальной корпус катера при правильном уходе выдерживает 15-20-летнюю эксплуатацию, после чего обычно бывает нужно заменить днище. Подобный ремонт выполнить несложно.

    Конструкция рубки

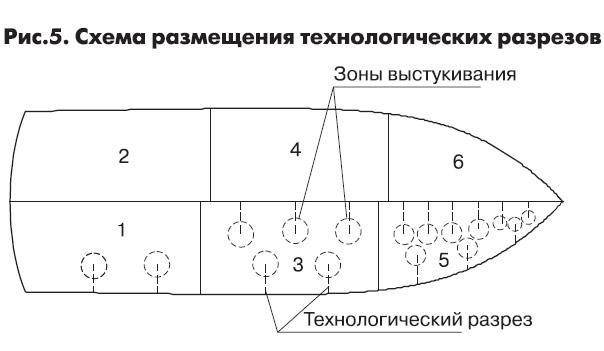

    Информация об изображенииРис. 5. Схема размещения технологических разрезов
    Рис. 5. Схема размещения технологических разрезов

    При постройке рубки неоценимую помощь оказала статья "Постройка "шиворот-навыворот" из "КиЯ" №166. Сначала был изготовлен легкий алюминиевый каркас, затем к нему изнутри крепилась ламинированная ценным шпоном дерева фанера, поверх которой напылялся слой пенополиуретана толщиной 50 мм. Пенополиуретан был подрезан и отшлифован для придания нужной формы, после этого его оклеили стеклопластиком на основе полиэфирной смолы "Норпол". Хотелось бы отметить, что работать с этим материалом, имеющим превосходные характеристики, просто.

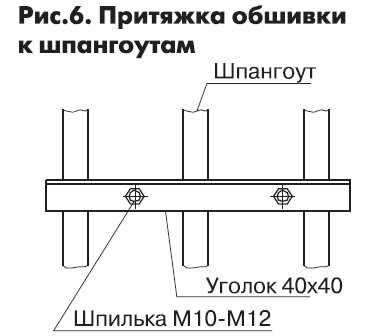

    Информация об изображенииРис. 6. Притяжка обшивки к шпангоутам
    Рис. 6. Притяжка обшивки к шпангоутам

    Длина каюты — 3.5 м, высота в подволоке — 1.8 м, что позволяет взрослому человеку стоять в полный рост. Каюта отделана декоративным пластиком и ламинированной фанерой. В носовой ее части расположены спальные места для четырех человек (рис. 9). Ближе к миделю находятся шкаф, мойка и газовая плита. Для вентиляции помещения используется носовой люк. Высокой степени шумоизоляции корпуса удалось достичь с помощью оклейки бортов пенопластом толщиной 50 мм. Такая конструкция корпуса в сочетании с пенополиуретановым покрытием рубки позволяет сохранять температуру внутри катера не выше 20-25°С при наружной температуре, превышающей 30°С.

    Способ крепления рубки к корпусу показан на рис. 10.

    Информация об изображенииРис. 7. Придание сферичности листу обшивки
    Рис. 7. Придание сферичности листу обшивки

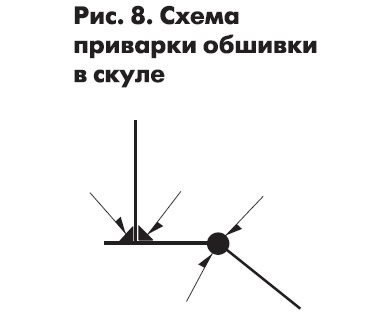

    Информация об изображенииРис. 8. Схема приварки обшивки в скуле
    Рис. 8. Схема приварки обшивки в скуле

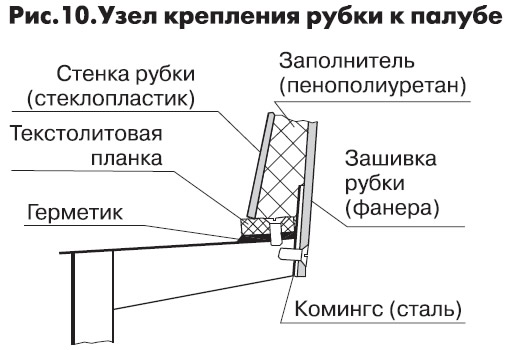

    Информация об изображенииРис. 10. Узел крепления рубки к палубе
    Рис. 10. Узел крепления рубки к палубе


    Двигатель

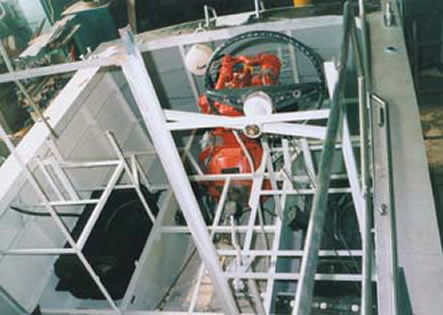

    Информация об изображенииПроцесс постройки катера (рулевая рубка)
    Процесс постройки катера (рулевая рубка)

    Как упоминалось, на катере установлен дизель Д-245 с двухконтурным охлаждением. Вращение на редуктор передается через устройство сцепления, включаемое педалью. Рулевое управление штуртросового типа.

    Кажется, что катер "Амадеус" в целом получился удачным. В будущем хотелось бы применить подходящую водометную установку и несколько уменьшить габаритную высоту судна, потому что при боковом ветре ощущались некоторые трудности с управлением из-за большой парусности.

    Постройка подобного катера под силу любителям. Себестоимость при использовании импортных материалов и установке нового двигателя — 4000-4500 долл.
