    Год: 2005. Номер журнала «Катера и Яхты»: 197 (Все статьи)
              0


    Предлагаются для самостоятельной постройки два варианта вместительной и экономичной мотолодки на базе одного и того же корпуса, рассчитанного на движение со сравнительно небольшой скоростью.

    Основные данные мотолодки "Раббот-53"


    Информация об изображенииПродольный разрез рабочего варианта лодки "Раббот-53"
    Продольный разрез рабочего варианта лодки "Раббот-53"

    Длина, м:
    - наибольшая5.30
    - по КВЛ4.78
    Ширина, м2.39
    Высота борта, м:
    - в носу1.20
    - в корме1.00
    Высота* габаритная, м2.04
    Осадка, м:
    - по КВЛ0.35
    - габаритная0.37
    Водоизмещение*, т0.85
    Пассажировместимость, чел.4-8
    Мощность двигателя, л.с.10-30

    * В туристском варианте

    Оригинальные обводы тупоносого и широкого плоскодонного корпуса с малой осадкой навеяны "воспоминаниями" об обводах "буеров" — старинных голландских парусных судов, строившихся для прибрежного плавания, но в то же время достаточно мореходных и надежных. Днищу в кормовой части придан подъем, чтобы транец не тащил воду1. Корпус выполнен граненым для возможности постройки с наружной обшивкой из фанеры: поясья разворачиваются на плоскость.

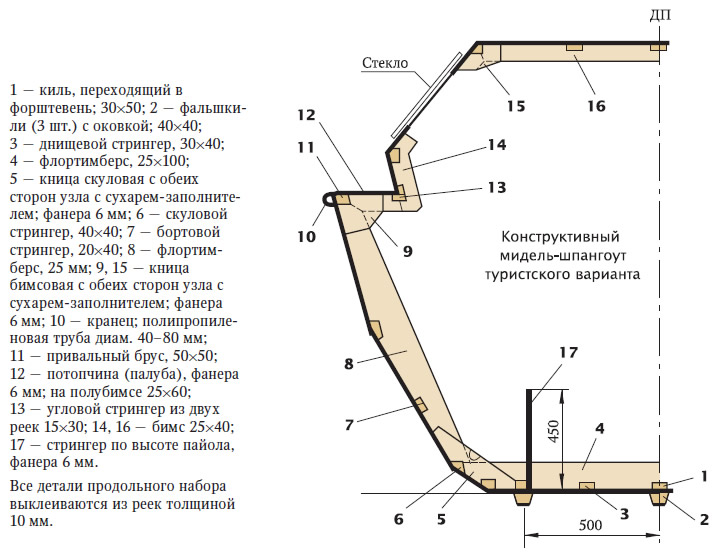

    Информация об изображенииКонструктивный мидель-шпангоут туристского варианта "Раббот-53"
    Конструктивный мидель-шпангоут туристского варианта "Раббот-53"

    При мощности двигателя 1030 л.с. мотолодка будет развивать скорость от 10-12 до 20-23 км/ч, т. е. двигаться в переходном к глиссированию режиме, соответствующем числу Фруда 0.5-0.8. Желательно, чтобы подвесной мотор был с удлиненным дейдвудом и имел грузовой гребной винт. Экономически более выгоден четырехтактный ПМ.

    Постройка корпуса из дерева по неоднократно рассматривавшейся в "КиЯ" и литературе технологии при использовании водостойкой фанеры толщиной 6 мм (на днище — 12 мм) на эпоксидном связующем с оклейкой стеклотканью позволяет получить легкую и прочную конструкцию. Шпангоутные рамки собираются из отрезков доски (сосна, 1 сорт) толщиной 25 см.

    Туристский вариант мотолодки благодаря большой ширине корпуса позволяет обеспечить пассажирам достаточно высокий для 5.3-метрового судна комфорт. В лодке можно легко разместить три-четыре человека на ночлег; грузоподъемность достаточна, чтобы принять большой запас топлива и провианта и все необходимое снаряжение для неспешного туристского плавания.

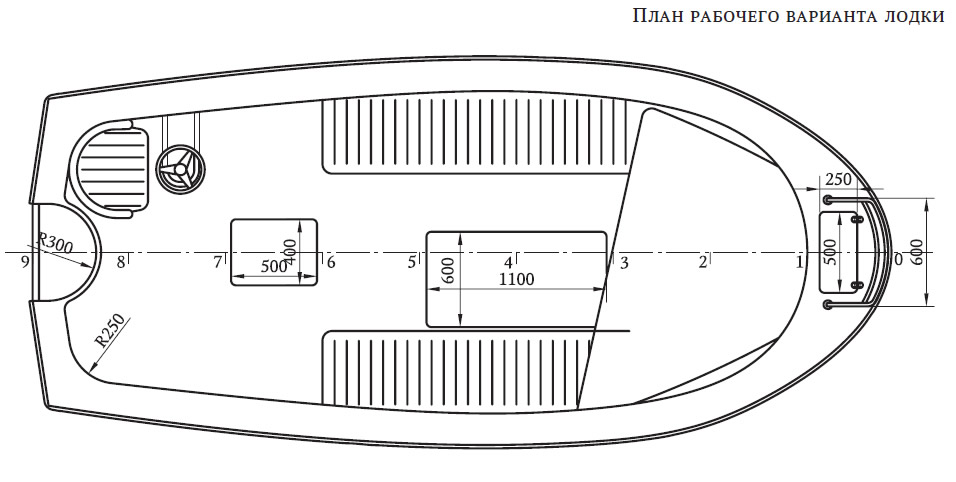

    Информация об изображенииПлан рабочего варианта лодки "Раббот-53"
    План рабочего варианта лодки "Раббот-53"

    Планировка типична для каютных катеров таких размерений. Каюта имеет площадь 3.0х2.2 = 6 м2. В носу, поперек корпуса, расположен двухспальный диван. По правому борту оборудуются камбуз и гальюн, по левому — диван и выдвижной стол.

    На крыше рубки, над камбузом, имеется люк (600х1100 мм). На переборке 6 шп. расположен пульт управления. От 6 шп. до кормы — открытый кокпит, в котором установлены кресло водителя и продольный диван. В настиле самоотливного кокпита люк для доступа в отсек топливных баков. В плохую погоду кокпит закрывается тентом.

    В форпике размещено якорное устройство. На палубе установлены три утки-ручки, носовой релинг, на крыше рубки — поручень.

    Разумеется, может быть применен и любой другой вариант общего расположения и дизайна, более соответствующий вкусам и возможностям строителя.

    Любителей рыбалки, охоты и подводного плавания больше заинтересует рабочий вариант той же мотолодки, имеющий просторный открытый самоотливной кокпит с невысоким (150 мм) трубчатым ограждением вдоль бортов и носовой рубкой-убежищем, играющим роль козырька-волнолома2. Площадь кокпита 6.4 м2. Две горловины с крышками ведут в грузовые отсеки: между шп. 3-6 — для снаряжения, между шп. 6-8 — для бензобаков. В форпике расположено якорное устройство, хранятся концы.

    Пульт управления находится по левому борту в самой корме. Расположение дивана и сидений (например, это могут быть поворотные кресла для рыболовов) — по вкусу строителя.

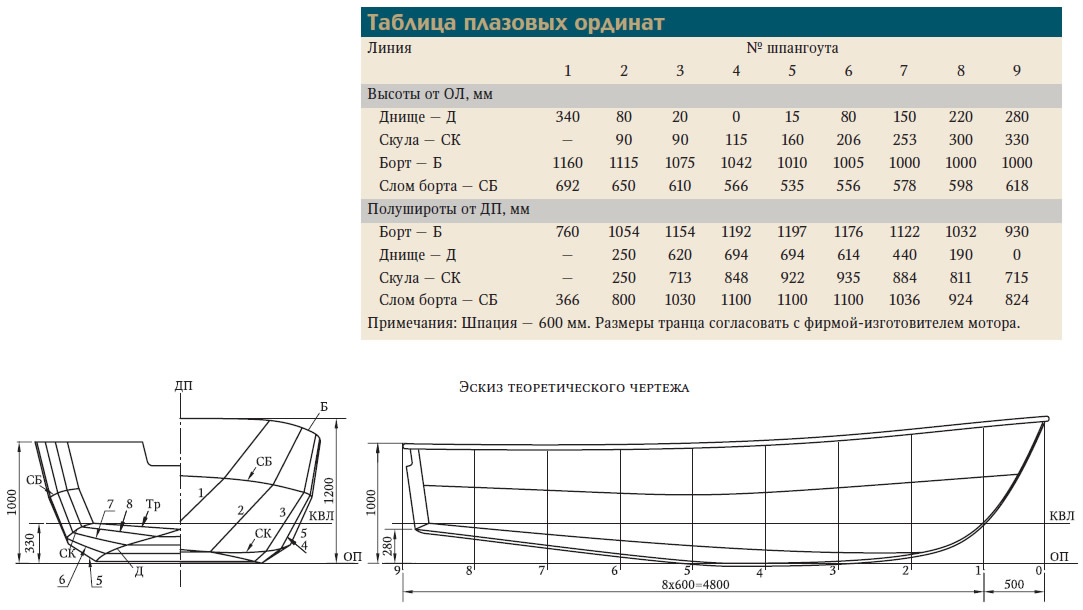

    Информация об изображенииЭскиз теоретического чертежа "Раббот-53"
    Эскиз теоретического чертежа "Раббот-53"

    На фанерном щите вычерчивается рабочий плаз — в натуральную величину, на оба борта наружные очертания шпангоутов. При сборке шпангоутных рамок (на эпоксидной смоле с запрессовкой) ставятся шергень-планки на высоте 1000 мм от ОЛ. На каждую рамку выносятся все контрольные линии, а также положение пазов обшивки и ребер жесткости.

    Корпус собирается в положении вверх килем. Подготовка стапеля заключается в том, что два отфугованных бруса выставляются строго горизонтально и раскрепляются (на козлах), натягивается струна по ДП и размечается положение шпангоутов на верхних гранях брусьев.

    Шпангоуты и транец ставятся по разметке на шергень-планки строго вертикально, с проверкой по ДП и горизонту, и раскрепляются к стапелю. Затем врезают и вклеивают продольный набор по днищу и бортам. Примыкающие к обшивке кромки выставленного продольного и поперечного набора следует тщательно отмалковать и проверить их плавность гибкой рейкой.

    Листы обшивки устанавливаются на эпоксидной смоле с запрессовкой гвоздями (по ребрам жесткости) и шурупами (по шпангоутам). Поясья устанавливаются от ДП к бортам снизу вверх.

    После зачистки корпус снаружи оклеивается стеклотканью. На днище (по ДП и на расстоянии 500 мм от ДП) устанавливаются три фальшкиля-стабилизатора; они препятствуют боковому сносу при сильном ветре, облегчают управление при ходе под углом к волне, а при подходах к берегу защищают днище от повреждений. Фальшкиль необходимо многократно оклеить стеклотканью или обить полосой стали.

    После полимеризации смолы и зачистки корпус можно перевернуть, установить горизонтально, раскрепить, убрать изнутри "обзол". Узлы угловых соединений надо проклеить "мокрым угольником".

    Остается зашить палубу, собирая ее из отдельных полос фанеры на ус, смонтировать рецесс (по размерам изготовителя мотора), комингсы кокпита, стенки и крышу рубки-надстройки.

    Примечания


    1. Изображенная форма корпуса соответствует типично водоизмещающему исполнению лодки. При использовании мощного мотора для движения в переходном режиме целесообразно опустить транец на 140 мм к основной плоскости.

    2. В крыше рубки-убежища желательно оставить проход в нос, закрываемый крышкой или тентовой тканью.
