    Испытания мотолодки «Прогресс-2» с мотором «Вихрь-30»

    Год: 1975. Номер журнала «Катера и Яхты»: 57 (Все статьи)
              0



    Для проектирования оптимальных гребных винтов и надежных расчетов скорости мотолодок необходимо располагать данными по сопротивлению воды движению лодки при соответствующих нагрузках. Наиболее надежные данные могут быть получены в результате буксировочных испытаний этих мотолодок в опытовом бассейне. Подобные испытания ряда корпусов моторных лодок были проведены в бассейне ЦНИИ им. акад. А. Н. Крылова. В частности, были испытаны корпуса мотолодок «МКМ», «Крым», «Юг-2500», «Дракон», «Кафа-2500», «Днепр», «Лотос», «Казанка-5», «Прогресс-2» и «Прогресс-4». Ниже представлены результаты испытаний мотолодки «Прогресс-2».


    Информация об изображенииЧертеж гребного винта
    Чертеж гребного винта

    Приведенные зависимости буксировочного сопротивления от скорости хода, в частности, показывают, что кривые сопротивления «Прогресса-2» при водоизмещениях, соответствующих 2 и 4 пассажирам, скоростях хода свыше 36 км/ч и кормовой центровке оказываются весьма близкими. Аналогичные результаты получены и для мотолодки «Прогресс-4».

    Если заданы кривая буксировочного сопротивления R корпуса мотолодки, мощность мотора Ne, частота вращения гребного вала п, а также кривая буксировочного сопротивления r подводной части подвесного мотора, расчет ходкости сводится к отысканию наибольшей скорости v движения мотолодки и соответствующих элементов гребного винта. При этом должны выполняться следующие равенства:


    где Ре — тяга гребного винта,
    Ре = Р(1 - t);
    Р — упор гребного винта;
    t — коэффициент засасывания;

    где



    i — коэффициент влияния неравномерности потока на работу гребного винта;
    w — коэффицент попутного потока;
    ηр — к. п. д. гребного винта;
    ηb — к. п. д. передачи;
    ηб — коэффициент, учитывающий влияние утолщения кромок гребного винта и увеличение диаметра ступицы.

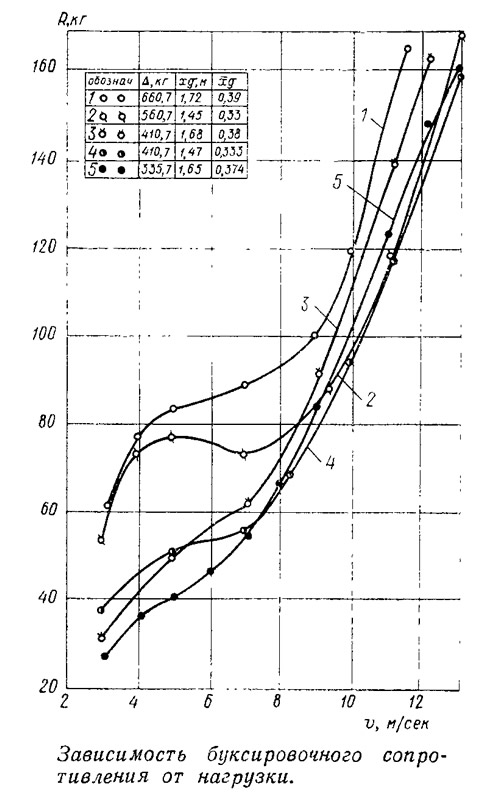

    Информация об изображенииЗависимость буксировочного сопротивления от нагрузки
    Зависимость буксировочного сопротивления от нагрузки

    Расчеты выполнялись в два этапа. На первом, предварительном, применительно к мотору «Вихрь-30» с помощью диаграмм кривых действия гребных винтов серии «СК» был спроектирован гребной винт со следующими элементами: диаметр D=235 мм; шаговое отношение H/D=1,2; число лопастей z=3; дисковое отношение A/Ad=0,65.

    Расчеты ходкости были выполнены применительно к водоизмещению мотолодки Δ=700 кг. Расчетная скорость хода мотолодки составила 39,6 км/ч.

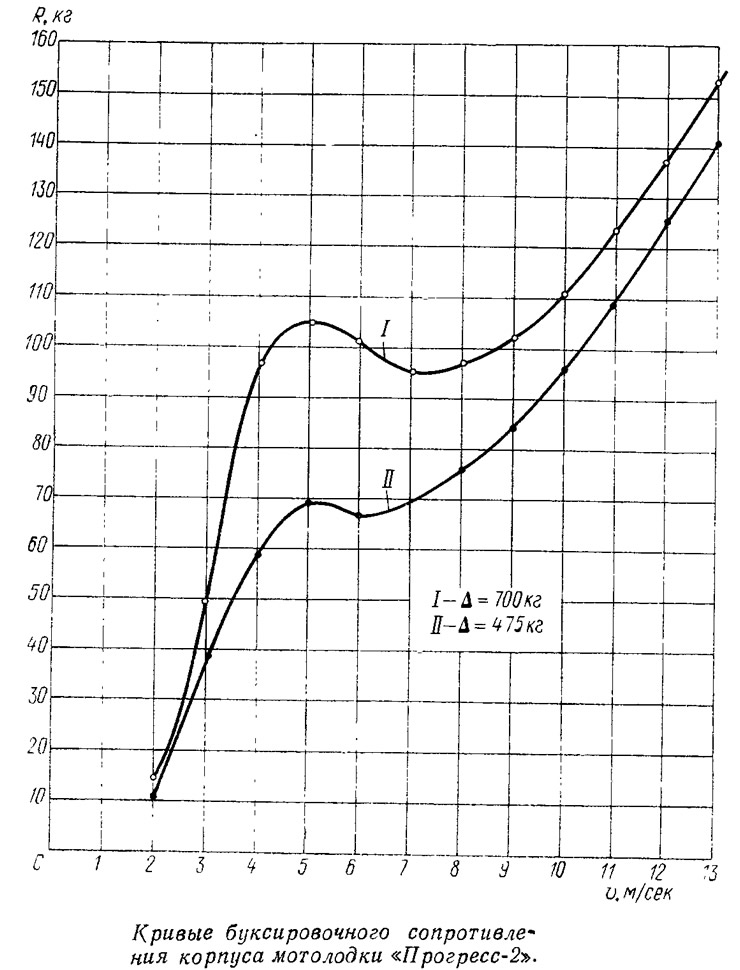

    Информация об изображенииКривые буксировочного сопротивления корпуса мотолодки «Прогресс-2»
    Кривые буксировочного сопротивления корпуса мотолодки «Прогресс-2»

    Натурные испытания мотолодки подтвердили правильность выполненных расчетов. (Скорость хода на испытаниях — 39,5 км/ч.) Измерение частоты вращения коленвала мотора осуществлялось образцовым тахометром. Скорость хода мотолодки вычислялась по замерам давления трубкой Пито, оттарированной на мерном участке.

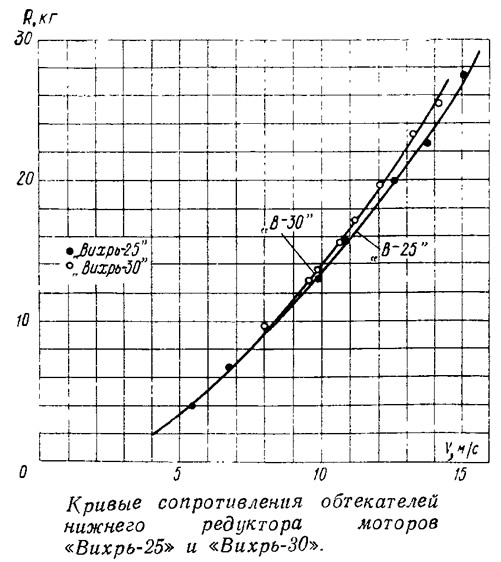

    Информация об изображенииКривые сопротивления обтекателей нижнего редуктора моторов «Вихрь-25» и «Вихрь-30»
    Кривые сопротивления обтекателей нижнего редуктора моторов «Вихрь-25» и «Вихрь-30»

    С этим же гребным винтом при водоизмещении 340 кг (при двух пассажирах) получена скорость хода 40,8 км/ч. Это объясняется тем, что при меньшем водоизмещении и при неблагоприятной более носовой центровке сопротивление практически такое же, как и при водоизмещении 700 кг.

    На втором этапе путем проведения стендовых испытаний подвесного мотора, а также сопоставления результатов стендовых и натурных испытаний были получены зависимости буксировочного сопротивления подводной части мотора («ноги») от скорости, коэффициенты засасывания, а также величина коэффициента i·ηб=0,92; к. п. д. передачи принимался равным 0,93.

    Аналогичные расчеты, выполненные применительно к мотолодке «Прогресс-2» и мотору «Вихрь-М», показали, что в этом случае необходим гребной винт, отличающийся от спроектированного для «Вихря-30» только шаговым отношением H/D=1,1.
