    Год: 1976. Номер журнала «Катера и Яхты»: 61 (Все статьи)
              0



    Информация об изображенииМодель оснащена парусами
    Модель оснащена парусами

    Яхтсменами секции парусного спорта Киевского института гражданской авиации в содружестве с сотрудниками Института гидромеханики АН УССР проводятся исследования моделей яхт с бульбовым носом. Окончательные результаты этой работы будут опубликованы в одном из ближайших номеров сборника, а пока мы можем познакомить читателей с некоторыми предварительными выводами и фотографиями моделей.

    Как показали испытания, бульбовая наделка на форштевне дает эффект уменьшения волнового сопротивления воды движению яхты при Достижении определенной скорости.

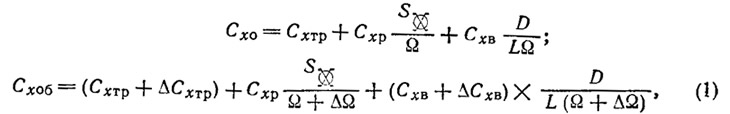

    Коэффициент общего сопротивления для модели без бульба Сх о и с бульбом Сх об может быть представлен в виде:


    где

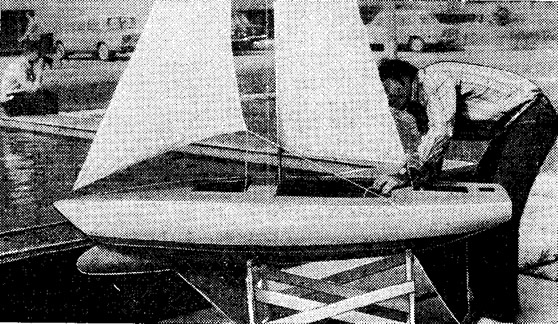

    Информация об изображенииМодель яхты с бульбовой наделкой на форштевне
    Модель яхты с бульбовой наделкой на форштевне

    Сх тр, Сх р и Сх в — соответственно коэффициенты сопротивления трения, профильного и волнового;
    Ω — смоченная поверхность корпуса яхты;
    ΔΩ — поверхность бульба;
    — площадь погруженной части мидель-шпангоута;

    D, L — водоизмещение яхты и длина корпуса по ватерлинии.

    Рассмотрим разность Сх о — Сx об полагая, что профильное сопротивление при установке бульба не изменяется:


    Представляет интерес скорость, при которой Сх б=0, поскольку выше этого знамения общий коэффициент сопротивления становится отрицательным, т. е. сопротивление корпуса уменьшается за счет применения бульба.

    Приравнивая правую часть уравнения (2) нулю, получаем критическое соотношение коэффициентов сопротивления трения и волновой добавки


    или критическое значение площади бульба


    Таким образом, чем больше водоизмещение, тем большую площадь может иметь бульбовая наделка; чем длиннее яхта, тем относительно меньше должен быть бульб.

    При исследованиях и обработке экспериментальных данных следует за безразмерное значение площади бульба брать соотношение:


    Анализ показывает, что, если яхта может достигать критической скорости, при которой бульб дает выигрыш в сопротивлении при испытаниях без дрейфа, т. е. при ходе с углом дрейфа до 5—6°, гидродинамическое качество такого корпуса возрастает и лавировочные свойства улучшаются.

    Информация об изображенииУдельное сопротивление R/D моделей яхт «полутонного» класса
    Удельное сопротивление R/D моделей яхт «полутонного» класса

    Наличие бульба приводит к необходимости расчета центровки яхты, исходя из существенного смещения вперед центра бокового сопротивления. На фото видно одно из решений вопроса центровки. Испытания двухкилевой яхты в бассейне под парусами показали, что такое решение верно, но не лишено недостатков с точки зрения управляемости и потери хода на повороте.

    Все размышления и исследования приводят к следующему выводу. Чисто крейсерская парусная яхта либо моторно-парусная яхта несомненно будут выигрывать при установке бульба; крейсерско-гоночная и гоночная яхты будут с бульбом проигрывать обычной яхте на поворотах и выигрывать на длинных галсах. Теоретически возможен компромисс — убирающийся бульб; предложить его конструкцию — дело изобретателей.

    В ближайшее время надеемся провести испытания яхты с бульб-килем уже в натуральную величину: в мастерских Херсонского яхт-клуба заканчивается строительство «полутонника» по нашему проекту.
