    Упрощенный способ определения нагрузки катера

    Год: 1980. Номер журнала «Катера и Яхты»: 85 (Все статьи)
              0


    При расчетах нагрузки катера определение масс таких разделов как «Корпус» и «Энергетическая установка» связано с расчетами масс многих составляющих данных разделов, что требует определенных затрат времени. Работа несколько упрощается, если использовать данные по уже построенным катерам аналогичного типа.

    Ниже приведены такие данные для каютных разъездных катеров, основные элементы которых находятся в следующих пределах: длина наибольшая L=7÷14 м; ширина наибольшая В=2,4÷3,5 м; высота борта на миделе H=1,3÷2 м; осадка при полном водоизмещении Т=0,45÷0,85 м; полное водоизмещение D=3,5÷13 т. Имеется в виду, что катера имеют остроскулые обводы с умеренной килеватостью днища или профилем днищевых ветвей шпангоутов типа «крыло чайки».

    Определение массы корпуса Ркр с учетом оборудования, дельных вещей, покрытий, изоляции и устройств производится по приводимому графику в зависимости от условного объема корпуса — кубического модуля L·B·H. На графике указаны границы значений Pкр:(L·B·H) в зависимости от материала корпуса и рекомендуемые средние величины этого отношения для целей эскизного проектирования.

    Информация об изображенииГрафик для определения массы корпуса
    График для определения массы корпуса

    Следует иметь в виду, что полученная по приведенным данным масса корпуса обеспечивает достаточную прочность (при ходе на скоростях до 20 уз), а также выполнение существующих требований к конструкции корпуса, регламентируемых правилами Регистра СССР и Речного Регистра РСФСР.

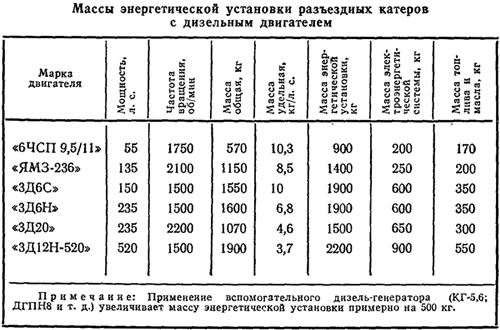

    В таблице приведены основные характеристики существующих отечественных дизелей, а также данные о массе энергетической установки с указанным двигателем при одновальной установке с гребным винтом или водометным движителем. Масса запаса топлива и масла указана из расчета обеспечения дальности плавания катера около 100 миль при номинальной мощности двигателя. Приведенные цифры учитывают выполнение существующих требований к проектированию энергетических установок и электроэнергетических систем.


    Приведенные рекомендации не только упрощают вычисление нагрузки по указанным разделам, но и могут быть использованы для контроля правильности расчетов, выполняемых на стадии разработки эскизного и технического проектов.
