В некоторых странах, например в Великобритании, США и Канаде, налажено серийное промышленное производство малых АВП; предлагаются готовые аппараты либо наборы деталей для самостоятельной сборки.
Типичный спортивный АВП компактен, прост по конструкции, имеет независимые друг от друга системы подъема и движения, легко передвигается как над землей, так и над водой. Это преимущественно одноместные аппараты с карбюраторными мотоциклетными или легкими автомобильными двигателями воздушного охлаждения.
Туристские АВП более сложны по конструкции. Обычно они двух- или четырехместные, предназначены для сравнительно длительных путешествий и соответственно имеют багажники, топливные баки большой емкости, приспособления для защиты пассажиров от непогоды.
Для хозяйственных целей используются небольшие платформы, приспособленные для транспортировки преимущественно сельскохозяйственных грузов по пересеченной и болотистой местности.
Основные характеристики
Любительские АВП характеризуются главными размерениями, массой, диаметром нагнетателя и воздушного винта, расстоянием от центра массы АВП до центра его аэродинамического сопротивления.

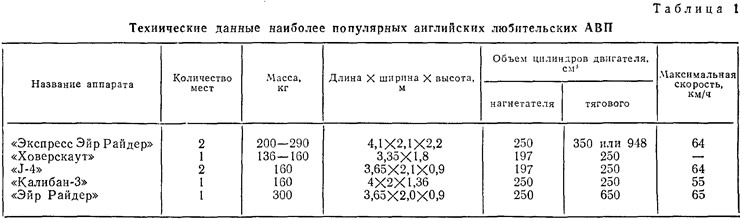

В табл. 1 сопоставляются важнейшие технические данные наиболее популярных английских любительских АВП. Таблица позволяет ориентироваться в широком диапазоне значений отдельных параметров и использовать их для сравнительного анализа с собственными проектами.
Самые легкие АВП имеют массу около 100 кг, самые тяжелые — более 1000 кг. Естественно, чем меньше масса аппарата, тем меньшая требуется мощность двигателя для его движения или тем более высокие эксплуатационные качества могут быть достигнуты при той же потребляемой мощности.
Ниже приводятся наиболее характерные данные о массе отдельных узлов, составляющих общую массу любительского АВП: карбюраторный двигатель с воздушным охлаждением — 20—70 кг; осевой нагнетатель. (насос) — 15 кг, центробежный насос — 20 кг; воздушный винт — 6—8 кг; рама мотора — 5—8 кг; трансмиссия — 5—8 кг; кольцо-насадка воздушного винта — 3—5 кг; органы управления — 5—7 кг; корпус — 50—80 кг; топливные баки и бензопроводы — 5—8 кг; сиденье — 5 кг.
Общая грузоподъемность определяется расчетом в зависимости от числа пассажиров, заданного количества перевозимого груза, запасов топлива и масла, необходимых для обеспечения требуемой дальности плавания.
Параллельно с расчетом массы АВП требуется точный расчет положения центра тяжести, поскольку от этого зависят ходовые качества, остойчивость и управляемость аппарата. Главным условием является то, чтобы равнодействующая сил поддержания воздушной подушки проходила через общий центр тяжести (ЦТ) аппарата. При этом необходимо учитывать, что все массы, изменяющие свою величину в процессе эксплуатации (такие, например, как горючее, пассажиры, грузы), должны быть размещены вблизи от ЦТ аппарата, чтобы не вызывать его перемещения.
Центр тяжести аппарата определяется расчетом по чертежу боковой проекции аппарата, где наносят центры тяжести отдельных агрегатов, узлов конструкции пассажиров и грузов (рис. 1). Зная массы Gi и координаты (относительно осей координат) xi и yi их центров тяжести, можно определить положение ЦТ всего аппарата по формулам:
Проектируемый любительский АВП должен соответствовать определенным эксплуатационным, конструктивным и технологическим требованиям. Основой для создания проекта и конструкции нового типа АВП являются, прежде всего, исходные данные и технические условия, которые определяют тип аппарата, его назначение, полную массу, грузоподъемность, габариты, тип главной энергетической установки, ходовые характеристики и специфические особенности.
От туристских и спортивных АВП, как, впрочем, и от других типов любительских АВП, требуется простота изготовления, использование в конструкции легкодоступных материалов и агрегатов, а также полная безопасность эксплуатации.
Говоря о ходовых характеристиках, подразумевают высоту парения АВП и связанную с этим качеством способность преодоления препятствий, максимальную скорость и приемистость, а также длину тормозного пути, остойчивость, управляемость, дальность хода.
В конструкции АВП принципиальную роль играет форма корпуса (рис. 2), которая является компромиссом между:
- а) круглыми в плане обводами, которые характеризуются наилучшими параметрами воздушной подушки в момент зависания на месте;
- б) каплевидной формой обводов, которая предпочтительнее с точки зрения снижения аэродинамического сопротивления при движении;
- в) заостренной в носу ("клювообразной") формой корпуса, оптимальной с гидродинамической точки зрения во время движения по взволнованной поверхности воды;
- г) формой, оптимальной для эксплуатационных целей.
Соотношения между длиной и шириной корпусов любительских АВП варьируются в пределах L:В=1,5÷2,0.
Используя статистические данные по существующим конструкциям, которые соответствуют вновь создаваемому типу АВП, конструктор должен установить:
- массу аппарата G, кг;
- площадь воздушной подушки S, м2;
- длину, ширину и очертания корпуса в плане;
- мощность двигателя подъемной системы Nв.п., кВт;
- мощность тягового двигателя Nдв, КВТ.
Эти данные позволяют вычислить удельные показатели:
- давление в воздушной подушке Pв.п. = G:S;
- удельную мощность подъемной системы qв.п. = G:Nв.п..
- удельную мощность тягового двигателя qдв = G:Nдв, а также начать разработку конфигурации АВП.
Принцип создания воздушной подушки, нагнетатели
Наиболее часто при постройке любительских АВП используются две схемы образования воздушной подушки: камерная и сопловая.
В камерной схеме, используемой чаще всего в простых конструкциях, объемный расход воздуха, проходящего через воздушный тракт аппарата, равен объемному расходу воздуха нагнетателя
где:
F — площадь периметра зазора между опорной поверхностью и нижней кромкой корпуса аппарата, через который воздух выходит из-под аппарата, м2; ее можно определить как произведение периметра ограждения воздушной подушки Р на величину зазора he между ограждением и опорной поверхностью; обычно h2 = 0,7÷0,8h, где h — высота парения аппарата, м;
υ — скорость истечения воздуха из-под аппарата; с достаточной точностью ее можно рассчитать по формуле:
где Рв.п. — давление в воздушной подушке, Па; g — ускорение свободного падения, м/с2; у — плотность воздуха, кг/м3.
Мощность, необходимая для создания воздушной подушки в камерной схеме, определяется по приближенной формуле:
где Рв.п. — давление за нагнетателем (в ресивере), Па; ηн — коэффициент полезного действия нагнетателя.
Давление в воздушной подушке и расход воздуха — основные параметры воздушной подушки. Их величины зависят прежде всего от размеров аппарата, т. е. от массы и несущей поверхности, от высоты парения, скорости движения, способа создания воздушной подушки и сопротивления в воздушном тракте.
Наиболее экономичные аппараты на воздушной подушке — это АВП больших размеров или больших несущих поверхностей, при которых минимальное давление в подушке позволяет получить достаточно большую грузоподъемность. Однако самостоятельная постройка аппарата больших размеров связана с трудностями транспортировки и хранения, а также ограничивается финансовыми возможностями конструктора-любителя. При уменьшении размеров АВП требуется значительное повышение давления в воздушной подушке и, соответственно, увеличение потребляемой мощности.
От давления в воздушной подушке и скорости истечения воздуха из-под аппарата зависят, в свою очередь, негативные явления: забрызгивание во время движения над водой и запыление — при движении над песчаной поверхностью либо сыпучим снегом.
По-видимому, удачная конструкция АВП является в известном смысле компромиссом между описанными выше противоречивыми зависимостями.

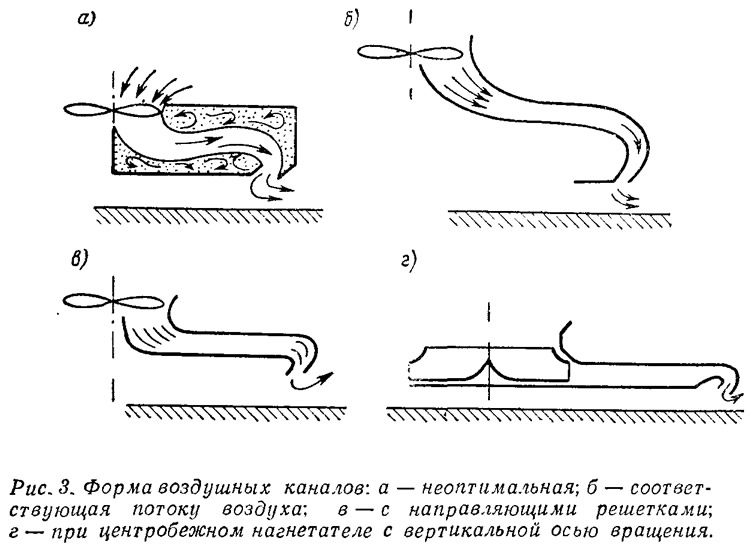

Чтобы снизить затраты мощности на прохождение воздуха через воздушный канал от нагнетателя в полость подушки, он должен обладать минимальным аэродинамическим сопротивлением (рис. 3). Потерн мощности, неизбежные при прохождении воздуха по каналам воздушного тракта, бывают двоякого рода: потерн на движение воздуха в прямых каналах постоянного сечения и местные потери — при расширении и изгибах каналов.
В воздушном тракте небольших любительских АВП потери на движение воздушных потоков вдоль прямых каналов постоянного сечения относительно невелики вследствие незначительной протяженности этих каналов, а также тщательности обработки их поверхности. Эти потери можно оценить по формуле:
где: λ — коэффициент потерь давления на длину канала, рассчитанный по графику, представленному на рис. 4, в зависимости от числа Рейнольдса Re=(υ·d):v, υ — скорость прохождения воздуха в канале, м/с; l — длина канала, м; d — диаметр канала, м (если канал имеет отличное от круглого сечение, то d — диаметр эквивалентного по площади поперечного сечения цилиндрического канала); v — коэффициент кинематической вязкости воздуха, м2/с.

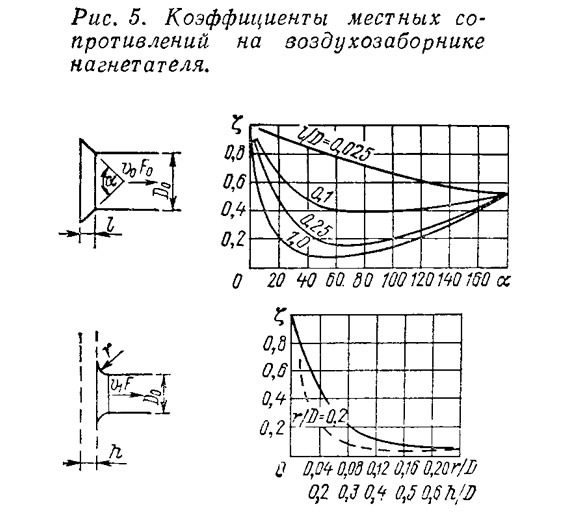

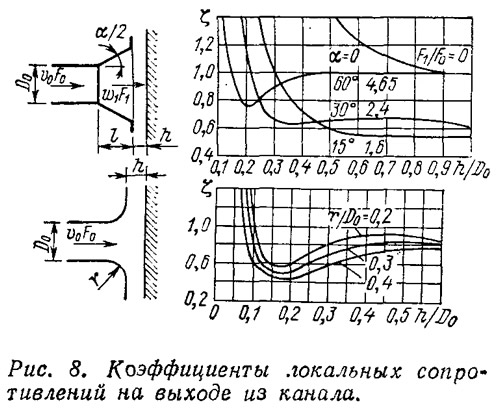

Местные потери мощности, связанные с сильным увеличением либо уменьшением сечения каналов и значительными изменениями направления потока воздуха, а также потери на всасывание воздуха в нагнетатель, сопла и к рулям составляют основные затраты мощности нагнетателя.
Их можно рассчитать по формуле:
Здесь ζм — коэффициент местных потерь, зависящий от числа Рейнольдса, которое определяется геометрическими параметрами источника потерь и скоростью прохождения воздуха (рис. 5—8).
Нагнетатель в АВП должен создавать определенное давление воздуха в воздушной подушке с учетом затрат мощности на преодоление сопротивления каналов воздушному потоку. В некоторых случаях часть воздушного потока используется и для образования горизонтальной тяги аппарата с целью обеспечения движения.
Полное давление, создаваемое нагнетателем, складывается из статического и динамического давлений:
Информация об изображении
Рис. 6. Коэффициенты местных сопротивлений в воздушных каналах за нагнетателем
В зависимости от типа АВП, площади воздушной подушки, высоты подъема аппарата и величины потерь составляющие компоненты psυ и pdυ варьируются. Это определяет выбор типа и производительность нагнетателей.
Рис. 6. Коэффициенты местных сопротивлений в воздушных каналах за нагнетателем
В камерной схеме воздушной подушки статическое давление psυ, необходимое для создания подъемной силы, можно приравнять к статическому давлению за нагнетателем, мощность которого определяется по формуле, приведенной выше.
При расчете потребной мощности нагнетателя АВП с гибким ограждением воздушной подушки (сопловая схема) статическое давление за нагнетателем можно рассчитать по приближенной формуле:
где: Рв.п. — давление в воздушной подушке под днищем аппарата, кг/м2; kp — коэффициент перепада давления между воздушной подушкой и каналами (ресивером), равный kp=Рр:Рв.п. (Рр — давление в воздушных каналах за нагнетателем). Величина kp колеблется в пределах 1,25÷1,5.
Объемный расход воздуха нагнетателя можно рассчитать по формуле:
Информация об изображении
Рис. 7. Поперечное сечение канала и эпюры поперечных сечений, скоростей и давлений
Регулировка производительности (расхода) нагнетателей АВП осуществляется чаще всего — путем изменения частоты вращения либо (реже) путем дросселирования потока воздуха в каналах при помощи находящихся в них поворотных заслонок.
Рис. 7. Поперечное сечение канала и эпюры поперечных сечений, скоростей и давлений
После того как рассчитана необходимая мощность нагнетателя, необходимо найти для него двигатель; чаще всего любители используют мотоциклетные двигатели, если требуется мощность до 22 кВт. При этом в качестве расчетной мощности принимается 0,7—0,8 максимальной мощности двигателя, указываемой в паспорте мотоцикла. Необходимо предусмотреть интенсивное охлаждение двигателя и тщательную очистку воздуха, поступающего через карбюратор. Важно также получить установку с минимальной массой, которая складывается из массы двигателя, передачи между нагнетателем и двигателем, а также массы самого нагнетателя.
В зависимости от типа АВП применяются двигатели с рабочим объемом от 50 до 750 см3.
В любительских АВП применяются в равной степени как осевые нагнетатели, так и центробежные. Осевые нагнетатели предназначаются для небольших я несложных конструкций, центробежные — для АВП со значительным давлением в воздушной подушке.
Осевые нагнетатели, как правило, имеют четыре лопасти или больше (рис. 9). Их обычно изготовляют из дерева (четырехлопастные) или металла (нагнетатели с большим количеством лопастей). Если они из алюминиевых сплавов, то роторы можно отлить, а также применить сварку; можно сделать их сварной конструкции из стального листа. Диапазон давления, создаваемого осевыми четырехлопастными нагнетателями, составляет 600—800 Па (около 1000 Па с большим числом лопастей); КПД этих нагнетателей достигает 90%.
Центробежные нагнетатели делают сварной конструкции из металла или формуют из стеклопластика. Лопасти изготовляют гнутыми из тонкого листа либо с профилированным поперечным сечением. Центробежные нагнетатели создают давление до 3000 Па, а КПД их достигает 83%.
Выбор тягового комплекса

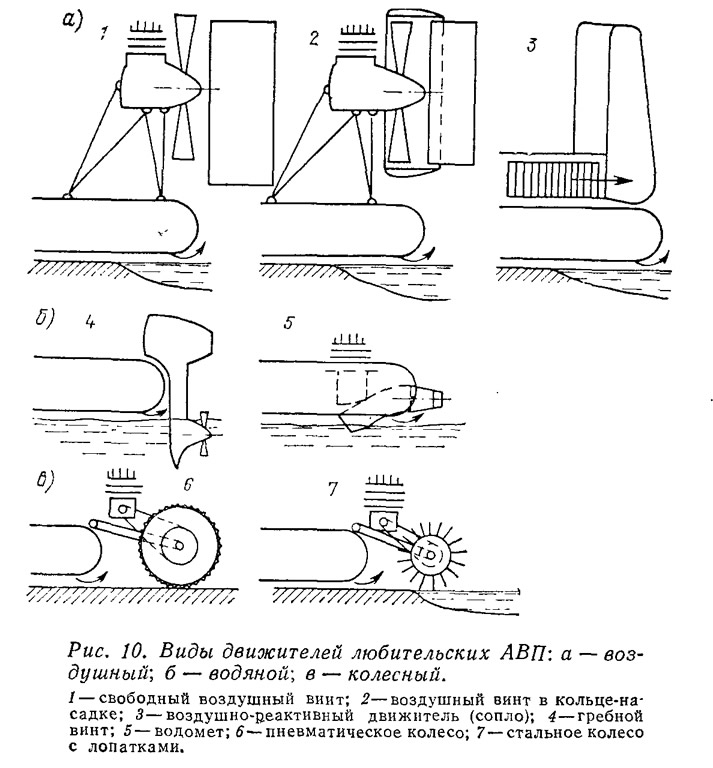

Движители, создающие горизонтальную тягу, можно разделить в основном на три типа: воздушный, водяной и колесный (рис. 10).
Под воздушным движителем понимается воздушный винт авиационного типа в кольце-насадке или без него, осевой или центробежный нагнетатель, а также воздушно-реактивный движитель. В простейших конструкциях горизонтальную тягу иногда можно создать с помощью наклона АВП и использования появляющейся при этом горизонтальной составляющей силы воздушного потока, истекающего из воздушной подушки. Воздушный движитель удобен для амфибийных аппаратов, не имеющих контакта с опорной поверхностью.
Если речь идет об АВП, передвигающихся только над поверхностью воды, то можно применить гребной винт или водометный движитель. По сравнению с воздушными эти движители позволяют получить значительно большую тягу на каждый киловатт затраченной мощности.
Ориентировочное значение тяги, развиваемой различными движителями, можно оценить по данным, приведенным на рис. 11.
При выборе элементов воздушного винта следует учитывать все виды сопротивления, возникающие в процессе движения АВП. Аэродинамическое сопротивление рассчитывается по формуле
Сопротивление воды, обусловленное образованием волн при движении АВП по воде, можно вычислить по формуле
где:
V — скорость движения АВП, м/с; G — масса АВП, кг; L — длина воздушной подушки, м; ρ — плотность воды, кг·с2/м4 (при температуре морской воды +4°С равна 104, речной — 102);
Сх — коэффициент аэродинамического сопротивления, зависящий от формы аппарата; определяется продувкой моделей АВП в аэродинамических трубах. Приближенно можно принять Cx=0,3÷0,5;
S — площадь поперечного сечения АВП — его проекции на плоскость, перпендикулярную направлению движения, м2;
Е — коэффициент волнового сопротивления, зависящий от скорости АВП (числа Фруда Fr=V:√

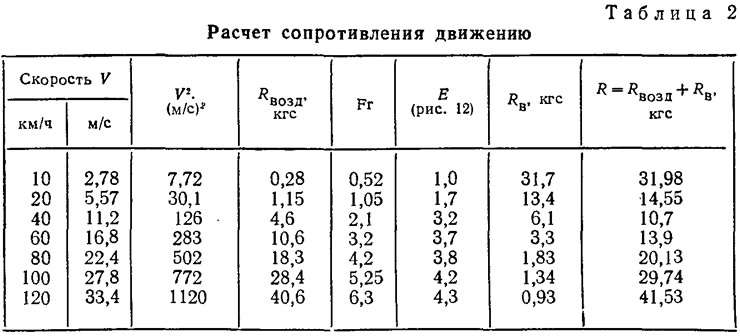

В качестве примера в табл. 2 приведен расчет сопротивления в зависимости от скорости движения для аппарата длиной L=2,83 м и В=1,41 м.
Зная сопротивление движению аппарата, можно вычислить мощность двигателя, необходимую для обеспечения его движения с заданной скоростью (в данном примере 120 км/ч), принимая КПД воздушного винта ηр равным 0,6, а КПД передачи от двигателя на винт ηп=0,9:
В качестве воздушного движителя для любительских АВП чаще всего применяется двухлопастной винт (рис. 13)1.
Заготовка для такого винта может быть склеена из фанерных, ясеневых или сосновых пластин. Кромка, а также концы лопастей, которые подвергаются механическому воздействию твердых частиц или песка, всасываемых вместе с потоком воздуха, защищаются оковкой из листовой латуни.
Используются также и четырехлопастные винты. Количество лопастей зависит от условий эксплуатации и назначения винта — для развития .большой скорости или создания значительной силы тяги в момент старта. Достаточную силу тяги может обеспечить и двухлопастной винт с широкими лопастями. Сила тяги, как правило, повышается, если воздушный винт работает в профилированном кольце-насадке.
Готовый винт перед креплением на валу двигателя должен быть отбалансирован, главным образом — статически. В противном случае при его вращении возникают вибрации, которые могут привести к повреждению всего аппарата. Балансировка с точностью до 1 г для любителей вполне достаточна. Кроме балансировки винта проверяют его биение относительно оси вращения.
Общая компоновка
Одной из основных задач конструктора является соединение всех агрегатов в одно функциональное целое. Проектируя аппарат, конструктор обязан в пределах корпуса предусмотреть место для экипажа, размещения агрегатов подъемной и движительной систем. Важно при этом использовать в качестве прототипа конструкции уже известных АВП. На рис. 14 и 15 представлены конструктивные схемы двух типовых АВП любительской постройки.
В большинстве АВП корпус представляет собой несущий элемент, единую конструкцию. На нем находятся агрегаты главной энергетической установки, воздушные каналы, приборы управления и кабина водителя. Кабины водителей размешаются в носовой или центральной части аппарата в зависимости от того, где находится нагнетатель — за кабиной или перед нею. Если АВП — многоместный, кабина находится обычно в средней части аппарата, что позволяет эксплуатировать его с разным количеством людей на борту без изменения центровки.
В небольших любительских АВП место водителя чаще всего открытое, защищенное спереди ветровым стеклом. В аппаратах более сложной конструкции (туристского типа) кабины закрыты куполом из прозрачного пластика. Для размещения необходимого снаряжения и запасов используются объемы, имеющиеся по бортам кабины и под креслами.
При воздушных двигателях управление АВП осуществляется с помощью либо рулей, размещенных в потоке воздуха за винтом, либо направляющих устройств, укрепленных в потоке воздуха, истекающего из воздушно-реактивного движителя. Управление аппаратом с места водителя может быть авиационного типа — с помощью рукояток или рычагов руля управления, либо как в автомобиле — рулевым колесом и педалями.
В любительских АВП применяются два основных вида топливных систем; с подачей топлива самотеком и с бензонасосом автомобильного или авиационного типа. Детали топливной системы, такие, как клапаны, фильтры, масляная система вместе с бачками (если применяется четырехтактный двигатель), маслорадиаторы, фильтры, система водяного охлаждения (если это двигатель с водяным охлаждением), — подбираются обычно из существующих авиационных или автомобильных детален.
Выхлопные газы от двигателя всегда выводятся в кормовую часть аппарата и никогда — в подушку. Чтобы уменьшить шум, возникающий при эксплуатации АВП, особенно вблизи населенных пунктов, используются глушители автомобильного типа.
В простейших конструкциях нижняя часть корпуса служит в качестве шасси. Роль шасси могут выполнять деревянные полозья (или полоз), принимающие на себя нагрузку при соприкосновении с поверхностью. В туристских АВП, отличающихся большей массой, чем спортивные, монтируются колесные шасси, которые облегчают перемещение АВП во время стоянок. Обычно используются два колеса, установленных по бортам либо вдоль продольной оси АВП. Колеса имеют контакт с поверхностью лишь после прекращения работы подъемной системы, когда АВП касается поверхности.
Материалы и технология изготовления
Для изготовления АВП деревянной конструкции применяют высококачественные сосновые пиломатериалы, подобные используемым в авиастроении, а также березовую фанеру, ясеневую, буковую и липовую древесину. Для склеивания дерева применяют водостойкий клей с высокими физико-механическими качествами.
Для гибких ограждений преимущественно используют технические ткани; они должны быть исключительно прочными, устойчивыми к атмосферному влиянию и влажности, а также к трению, В Польше чаще всего используют огнестойкую ткань, покрытую пластиковидным полихлорвинилом.
Важно выполнить правильно раскрой и, обеспечить тщательное соединение полотнищ между собой, а также крепление их к аппарату. Для крепления оболочки гибкого ограждения к корпусу применяют металлические планки, которые посредством болтов равномерно прижимают ткань к корпусу аппарата.
Конструируя форму гибкого ограждения воздушной подушки, не следует забывать о законе Паскаля, который гласит: давление воздуха распространяется во всех направлениях с одинаковой силой. Поэтому оболочка гибкого ограждения в надутом состоянии должна иметь форму цилиндра или сферы либо их сочетания.
Конструкция и прочность корпуса

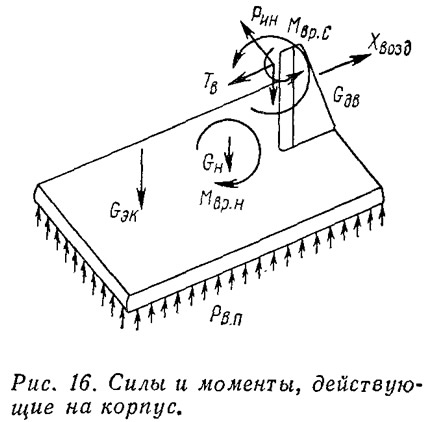

На корпус АВП передаются силы от груза, перевозимого аппаратом, вес механизмов силовой установки и т. д., а также действуют нагрузки от внешних сил, ударов днища о волну и от давления в воздушной подушке. Несущая конструкция корпуса любительского АВП чаще всего представляет собой плоский понтон, который поддерживается давлением в воздушной подушке, а в режиме плавания обеспечивает плавучесть корпуса. На корпус действуют сосредоточенные силы, изгибающие и крутящие моменты от двигателей (рис. 16), а также гироскопические моменты от вращающихся частей механизмов, возникающие при маневрировании АВП.
Наибольшее распространение получили два конструктивных типа корпусов любительских АВП (или их комбинации):
- ферменной конструкции, когда общая прочность корпуса обеспечивается с помощью плоских или пространственных ферм, а обшивка предназначается только для удержания воздуха в воздушном тракте и создания объемов плавучести;
- с несущей обшивкой, когда общая прочность корпуса обеспечивается наружной обшивкой, работающей совместно с продольным и поперечным набором.
Примером АВП с комбинированной схемой конструкции корпуса является спортивный аппарат "Калибан-3" (рис. 17), построенный любителями Англии и Канады. Центральный понтон, состоящий из продольного и поперечного набора с несущей обшивкой, обеспечивает общую прочность корпуса и плавучесть, а бортовые части образуют воздуховоды (бортовые ресиверы), которые выполнены с легкой обшивкой, закрепленной на поперечном наборе.
Конструкция кабины и ее остекления должна обеспечивать возможность быстрого выхода водителя и пассажиров из кабины, особенно в случае аварии или пожара. Расположение стекол должно обеспечивать водителю хороший обзор: линия наблюдения должна находиться в границах от 15° вниз до 45° вверх от горизонтальной линии; боковой обзор должен быть не менее 90° на каждый борт.
Передача мощности на винт и нагнетатель
Наиболее просты для любительского изготовления клиноременная и цепная передачи. Однако цепная передача используется только для привода воздушных винтов или нагнетателей, оси вращения которых расположены горизонтально, да и то лишь в том случае, если есть возможность подобрать соответствующие мотоциклетные звездочки, так как их изготовление довольно сложно.
В случае клиноременной передачи для обеспечения долговечности ремней диаметры шкивов следует выбирать максимальными, однако при этом окружная скорость ремней не должна превышать 25 м/с 2.
Конструкция подъемного комплекса и гибкого ограждения
Подъемный комплекс состоит из нагнетательного агрегата, воздушных каналов, ресивера и гибкого ограждения воздушной подушки (в сопловых схемах). Каналы, по которым воздух подается от нагнетателя в гибкое ограждение, должны быть спроектированы с учетом требований аэродинамики и обеспечивать минимальные потери давления.

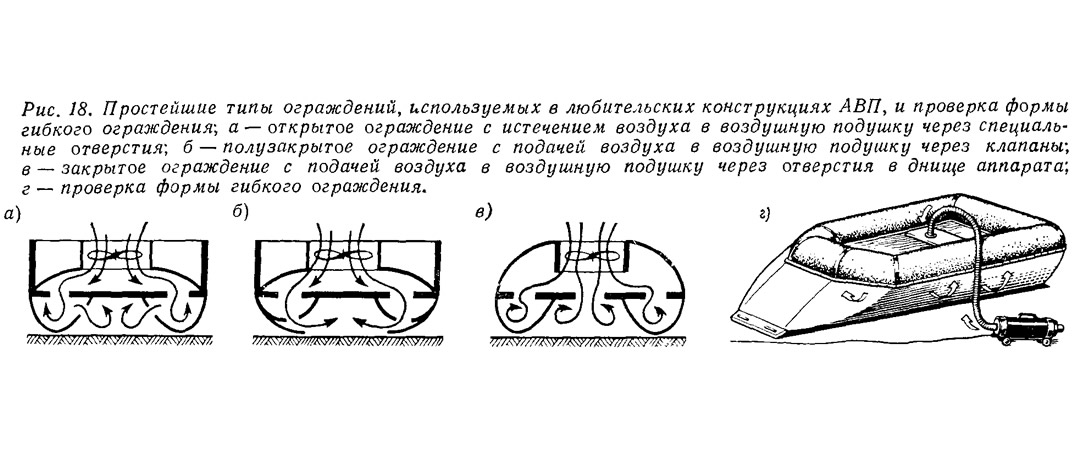

Гибкие ограждения любительских АВП обычно имеют упрощенную форму и конструкцию. На рис. 18 показаны примеры конструктивных схем гибких ограждений и способ проверки формы гибкого ограждения после его монтажа на корпусе аппарата. Ограждения этого типа обладают хорошей эластичностью, а благодаря закругленной форме не цепляются за неровности опорной поверхности.
Расчет нагнетателей, как осевых, так и центробежных, довольно сложен и может быть выполнен только при использовании специальной литературы.
Рулевое устройство, как правило, состоит из рулевого колеса или педалей, системы рычагов (или тросиковой проводки), соединенных с вертикальным рулем направления, а иногда и с горизонтальным рулем — рулем высоты.
Орган управления может быть сделан в виде автомобильного или мотоциклетного руля. Учитывая, однако, специфику конструкции и эксплуатации АВП как летательного аппарата, чаще используют авиационную конструкцию органов управления в виде рычага или педалей. В простейшем виде (рис. 19) при наклонении рукоятки вбок движение передается посредством закрепленного на трубе рычага к элементам штуртросовой проводки и далее на руль направления. Движения рукоятки вперед и назад, возможные благодаря ее шарнирному закреплению, передаются через толкатель, проходящий внутри трубы, к проводке руля высоты.
При педальном управлении независимо от его схемы необходимо предусматривать возможность перемещения либо сиденья, либо педалей для регулировки в соответствии с индивидуальными особенностями водителя. Рычаги изготовляют чаще всего из дюралюминия, трубы передачи крепятся к корпусу с помощью кронштейнов. Движение рычагов ограничивается проемами вырезов в направляющих, укрепленных на бортах аппарата.
Пример конструкции руля направления в случае размещения его в потоке воздуха, отбрасываемого движителем, показан на рис. 20.
Рули направления могут быть либо полностью поворотными, либо состоять из двух частей — неповоротной (стабилизатора) и поворотной (пера руля) при различных процентных соотношениях хорд этих частей. Профили сечения руля любых типов должны быть симметричными. Стабилизатор руля обычно неподвижно закрепляют на корпусе; главным несущим элементом стабилизатора является лонжерон, к которому подвешивается на шарнирах перо руля. Рули высоты, очень редко встречающиеся в любительских АВП, конструируются по тем же принципам и иногда даже бывают в точности такими же, как и рули направления.
Конструктивные элементы, передающие движение от органов управления к рулям и дроссельным заслонкам двигателей, обычно состоят из рычагов, стержней, тросиков и т. п. С помощью стержней, как правило, передаются усилия в обоих направлениях, тогда как тросики работают только на тягу. Чаще всего на любительских АВП используют комбинированные системы — с тросиками и толкателями.
От редакции
Все более пристальным вниманием любителей водно-моторного спорта и туризма пользуются суда на воздушной подушке. При сравнительно небольших затратах мощности они позволяют достичь высоких скоростей; для них доступны мелеющие и труднопроходимые реки; судно на воздушной подушке может парить и над землей, и надо льдом.
Впервые с вопросами проектирования малых СВП мы знакомили читателей еще в 4 выпуске (1965 г.), поместив статью Ю. А. Будницкого «Парящие суда». В «КиЯ» № 43 был опубликован краткий очерк развития зарубежных СВП, включающий и описание ряда спортивно-прогулочных современных 1- и 2-местных СВП. С опытом самостоятельной постройки такого аппарата рижанином О. О. Петерсонсом редакция знакомила в «КиЯ» № 94. Публикация об этой любительской конструкции вызвала особенно большой интерес у наших читателей. Многие из них захотели построить такую же амфибию и просили указать необходимую литературу.
В этом году издательство «Судостроение» выпускает книгу польского инженера Ежи Беня «Модели и любительские суда на воздушной подушке». В ней вы найдете изложение основ теории образования воздушной подушки и механики движения на ней. Автор приводит расчетные соотношения, которые необходимы при самостоятельном проектировании простейших СВП, знакомит с тенденциями и перспективами развития данного типа судов. В книге приведено много примеров конструкций любительских аппаратов на воздушной подушке (АВП), построенных в Великобритании, Канаде, США, Франции, Польше. Книга адресована широкому кругу любителей самостоятельной постройки судов, судомоделистам, водномоторникам. Текст ее богато иллюстрирован чертежами, рисунками и фотографиями.
В журнале публикуется сокращенный перевод главы из этой книги.
Четыре наиболее популярных зарубежных СВП

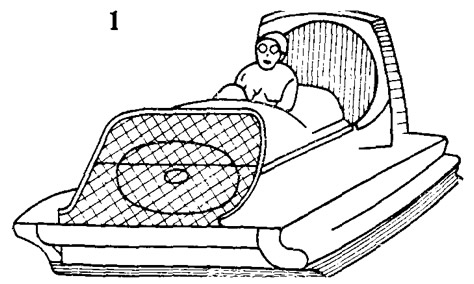

Американское СВП «Эйрскэт-240»
Двухместное спортивное СВП с поперечным симметричным расположением мест. Механическая установка — автомоб. дв. «Фольксваген» мощностью 38 кВт, приводящий во вращение осевой четырехлопастной нагнетатель и двухлопастной воздушный винт в кольце. Управление СВП по курсу осуществляется с помощью рычага, связанного с системой рулей, размещенных в потоке за воздушным винтом. Электрооборудование 12 В. Пуск двигателя — электростартерный. Размеры аппарата 4,4x1,98х1,42 м. Площадь воздушной подушки — 7,8 м2; диаметр воздушного винта 1,16 м, полная масса — 463 кг, максимальная скорость на воде 64 км/ч.
Американское СВП фирмы «Скиммерс инкорпорейтед»
Своеобразное одноместное СВП-мотороллер. Конструкция корпуса основана на идее использования автомобильной камеры. Мотор двухцилиндровый мотоциклетный мощностью 4,4 кВт. Размеры аппарата 2,9х1,8х0,9 м. Площадь воздушной подушки — 4,0 м2; полная масса — 181 кг. Максимальная скорость — 29 км/ч.
Английское СВП «Эйр Райдер»
Этот двухместный спортивный аппарат — одни из наиболее популярных У судостронтелей-любителей. Осевой нагнетатель приводится во вращение мотоцикл, дв. рабочим объемом 250 см3. Воздушный винт — двухлопастной, деревянный; работает от отдельного мотора мощностью 24 кВт. Электрооборудование напряжением 12 В с авиационным аккумулятором. Пуск двигателей — электростартерный. Аппарат имеет размеры 3,81х1,98х2,23 м; клиренс 0,03 м; подъем 0,077 м; площадь подушки 6,5 м2; масса порожнем 181 кг. Развивает на воде скорость 57 км/ч, на суше — 80 км/ч; преодолевает уклоны до 15°.
В таблице 1. приведены данные одноместной модификации аппарата.

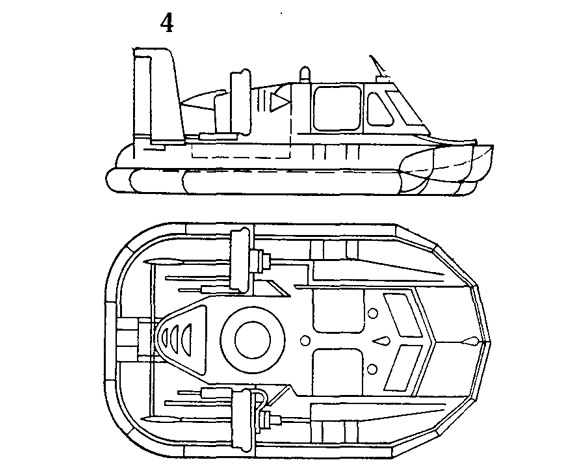

Английское СВП «Ховеркэт»
Легкое туристское судно на пять-шесть человек. Существуют две модификации: «МК-1» и «МК-2». Центробежный нагнетатель диаметром 1,1 м приводится во вращение от автомоб. дв. «Фольксваген» рабочим объемом 1584 см3 и потребляет мощность 34 кВт при 3600 об/мин.
В модификации «МК-1» движение осуществляется при помощи воздушного винта диаметром 1,98 м, приводимого во вращение вторым таким же двигателем.
В модификации «МК-2» для горизонтальной тяги использован автомоб. дв. «Порше 912» объемом 1582 см3 и мощностью 67 кВт. Управление аппаратом осуществляется с помощью аэродинамических рулей, помещенных в потоке за воздушным винтом. Электрооборудование напряжением 12 В. Размеры аппарата 8,28х3,93х2,23 м. Площадь воздушной подушки 32 м2, полная масса аппарата 2040 кг, скорость передвижения модификации «МК-1» — 47 км/ч, «МК-2» — 55 км/ч.
Примечания
1. Упрощенная методика подбора воздушного винта по известному значению сопротивления, частоте вращения и скорости поступательного движения приведена в «КЯ» № 78.
2. Расчеты клиноременных и цепных передач можно выполнить, пользуясь общепринятыми в отечественном машиностроении нормами.
