    Год: 2003. Номер журнала «Катера и Яхты»: 182 (Все статьи)
              0


    Судя по письмам любителей, желающих построить катамаран или тримаран (К и Т), многие конструкторы и строители недостаточно ясно представляют себе режим плавания парусного многокорпусного судна. Его скоростные возможности определяются соотношением площади парусности и веса при одновременном соблюдении формы корпусов, позволяющей при их малом весе всплывать, а не принимать на себя удары волн. Тяжелое судно не успеет "привсплыть" и получит полновесный удар, эквивалентный его водоизмещению. Площади поверхностей корпусов и балок К и Т относительно велики, и при больших плечах между центрами тяжести, величины, бокового сопротивления и парусности, а также между точками жесткого крепления конструкции и центрами масс ударяющей волны на конструкцию воздействуют огромные моменты. Сила удара судна о волну, определяющая эти моменты, напрямую зависит от водоизмещения и увеличивается в квадратичной зависимости от скорости. Таким образом, уменьшение водоизмещения при сохранении прочностных характеристик — ключевая задача строителя подобного судна. При постройке семейного прогулочного многокорпусника в качестве приблизительного ориентира нужно стремиться к величине энерговооруженности будущего судна, равной 40 м2/т, — но не переходить эту грань!

    Информация об изображенииРис. 1. Современные клеевые соединения
    Рис. 1. Современные клеевые соединения

    Поэтому удивительно, что среди строителей К и Т даже в настоящее время по-прежнему устойчиво бытует классическое деревянное "лодкостроение" с использованием массивных элементов соединения деталей набора и обшивки, хотя современные клеевые соединения зачастую прочнее, даже без использования металлического крепежа (рис. 1). А поскольку распределение нагрузок в конструкциях корпуса неравномерно, отдельные элементы можно делать, образно говоря, из "бумаги" — только, чтобы обеспечить сохранность формы архитектурных элементов или предохранить внутренние объемы от влаги, брызг и ветра...

    Иногда любители, узнав о высоких технических характеристиках современных "экзотических" материалов (углепластик, кевлар и др.), грезят о К и Т из них, но совершенно не учитывают, что использование этих материалов требует высоких технологий, которыми порой не располагают даже крупные производства. К тому же несоблюдение технических условий в случае применения ультрасовременных материалов приводит к ухудшению конструктивного прочностного качества лодки, по сравнению с доступными и знакомыми "переклеями" из фанеры и стекломатериалов.

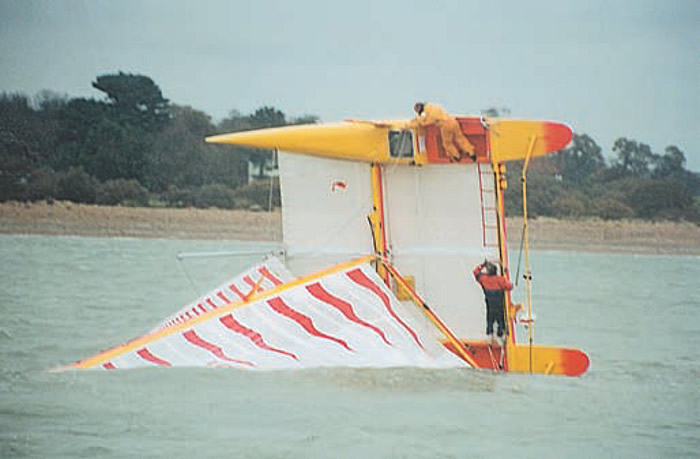

    Информация об изображенииРис. 2. Катамаран "Огненная птица"
    Рис. 2. Катамаран "Огненная птица"

    Во всех известных мне отечественных попытках организовать производство тех или иных изделий народного потребления с использованием высоких технологий затраты превосходили мировой уровень минимум в 45 раз — и это при сомнительном качестве готовых изделий! Но об этом знает узкий круг людей, которые так или иначе соприкоснулись с отечественным производством. Например, яхтенный туз весом 22 кг на одном из ведущих высокотехнологичных производств выклеивался в автоклаве за сутки (с использованием эпоксидного связующего, горячего воздуха высокого давления и вакуума) усилиями 15 человек (включая, правда, пять начальников). На малом предприятии "Навигатор" в Санкт-Петербурге такой же туз (по такому же проекту) весом 26 кг с использованием смолы ПН-1 и отечественной стеклоткани выклеивался одной формовщицей за 40 мин. При одной и той же оптовой цене рентабельность и качество во втором случае будут значительно выше. Не стоит называть первое предприятие, которое в недалеком прошлом было гордостью страны, но полагаю, что и в лучшие свои времена оно не могло бы выпускать конкурентоспособную продукцию, хотя пользовалось тогда режимом наибольшего благоприятствования. Там завязли мои предложения по производству катамарана "Крошка", который способен гоняться в одном классе с английским катамараном "Огненная птица" (рис. 2, фото любезно предоставлено В. Беляковым).

    В силу своего характера автору довелось долго "экспериментировать" с парусными многокорпусниками. Поэтому он считает должным поделиться некоторыми своими соображениями. Прежде чем приступать к строительству многокорпусника, надо как можно точнее определить для себя, зачем он нужен? Как и где судно будет использоваться? Есть ли реальные возможности построить его на современном уровне, за приемлемый срок, из доступного материала?

    До настоящего времени самые доступные материалы для постройки — это фанера, дерево, стекломатериалы, эпоксидная и полиэфирная смолы. Надежды отдельных россиян на сверхсовременные материалы, технологии, сэндвичевые конструкции оболочек необоснованны. Впечатляющие результаты гонки "The Race" по развитию многокорпусников — итог серьезной профессиональной работы на базе развитого национального производства и всей мировой технической культуры. Нам же пока придется строить из имеющихся материалов, надеясь на то, что новейшие достижения в строительстве К и Т удастся использовать в последующем. Но удача возможна только в том случае, если будут накоплены знания и опыт по применению более доступных материалов.

    Конечно, впечатляет такой катамаран, как "Стилетто", изготавливаемый на одном из авиапромышленных предприятий США, — он весит всего 500 кг. Мой калифорнийский друг Курт Хойт, владелец такого катамарана, каждый год меняет на нем паруса, которые стоят 5000 долл. Кому у нас доступны такие расходы? Кому доступны — тому не нужны паруса, и наоборот! Дорогие многокорпусные лодки, такие как "Стилетто", "Корсар", "Стрекоза", "Огненная птица", составляют менее 1% многокорпусников в мире. А вот все остальные изготовлены из более прозаических материалов, но зачастую не только не уступают своим более дорогим серийным сестрам, но иногда даже превосходят их.

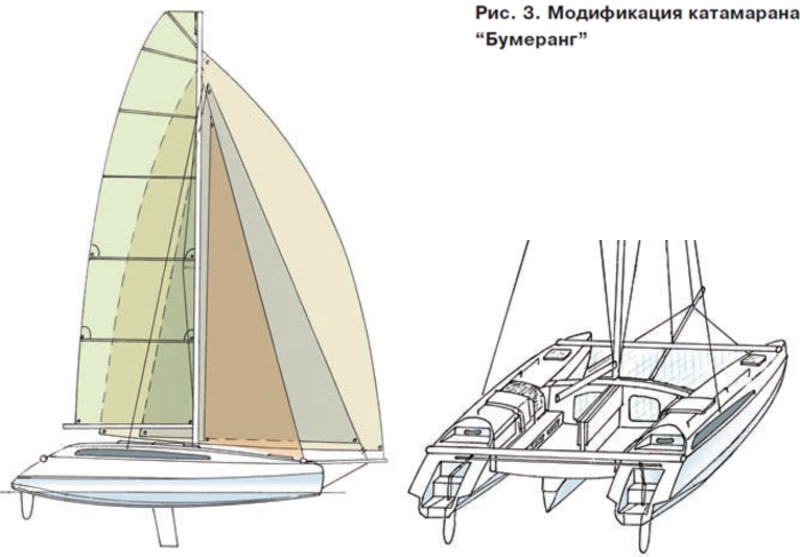

    Информация об изображенииРис. 3. Модификация катамарана "Бумеранг"
    Рис. 3. Модификация катамарана "Бумеранг"

    Не только любители, но и профессиональные верфи при строительстве многокорпусников широко используют композитные конструкции из традиционных дерева, фанеры, стеклопластика на эпоксидной или полиэфирной основе. Даже в "Корсаре" ценой свыше 110 тыс. долл. США — всего лишь 1 кг кевлара и 15 м2 углеткани! Особенно широко применяют фанеру голландские и австралийские верфи. Да и тенденции строительства К и Т в Австралии, скорее, ближе всего к отечественным. Матричное изготовление оболочек корпусов там в настоящее время отходит в прошлое, поскольку становится нерентабельным из-за высокой трудоемкости. На смену этому в настоящее время приходит технология использования многослойных полимерных листовых материалов, которая позволяет затратить не более 5-7 дней на изготовление легких и прочных оболочек корпусов с плавными обводами и полированной поверхностью. Легко освоить эту технологию можно лишь после того, как накоплен опыт работы с фанерой. И хотя качество и свойства фанеры, используемой в Австралии, отличаются от нашей в лучшую сторону, в России тоже сейчас можно купить подходящую фанеру (предпочтительней, пожалуй, импортную "габоновую"), в том числе и местного производства.

    В зависимости от поставленной задачи с помощью различных приемов можно получить требуемые обводы. Так, на разборном катамаране "Бумеранг" (самом маленьком крейсерском судне подобного типа в мире) применены многоскулые обводы, а сам корпус изготовлен из сшитых полос, что позволило создать не только легкое, но и достаточно грузоподъемное судно. Даже с малой площадью парусов (из-за разборной мачты) он показывает прекрасные ходовые качества, а при полноразмерной мачте и соответствующих парусах они могут быть еще лучше. По официальным подсчетам, в России сейчас семь таких катамаранов, и еще два строятся в Литве (г. Клайпеда) и в Болгарии.

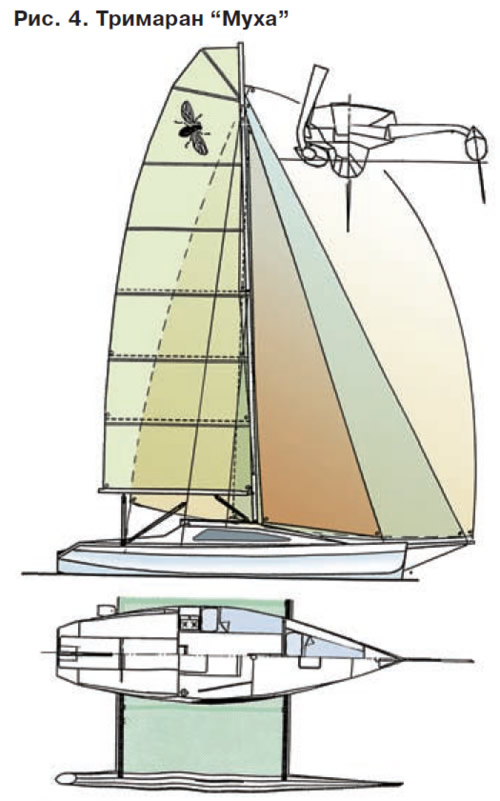

    Информация об изображенииРис. 4. Тримаран "Муха"
    Рис. 4. Тримаран "Муха"

    В настоящее время этот проект трансформирован в семейное судно длиной 7.5 м с несколько измененной архитектурой. По предварительным расчетам, он будет значительно превосходить по скорости своего предшественника (рис. 3). Вес подобного катамарана должен быть в пределах 700-750 кг (что, разумеется, зависит от квалификации строителя), стоимость материалов для корпусных конструкций—около 80 тыс. руб., а прогнозируемое время постройки без перекуров и обсуждений о недостатках и т. п. — примерно 1600 чел.·ч.

    Основываясь на той же конструкции и технологии, автор в настоящий момент разрабатывает тримаран "Муха" (рис. 4). Его длина — 8 м, высота у камбуза в каюте — 1.9 м, вес — 800-850 кг предварительная стоимость основных материалов — 135 тыс. руб., время постройки — 2000 чел.-ч.

    Строитель из Геленджика, судя по присланным им эскизам, решил строить свой катамаран многоскулым в соответствии с весовыми нормами, а архитектура его судна зависит от вкуса и условий эксплуатации (рис. 5).

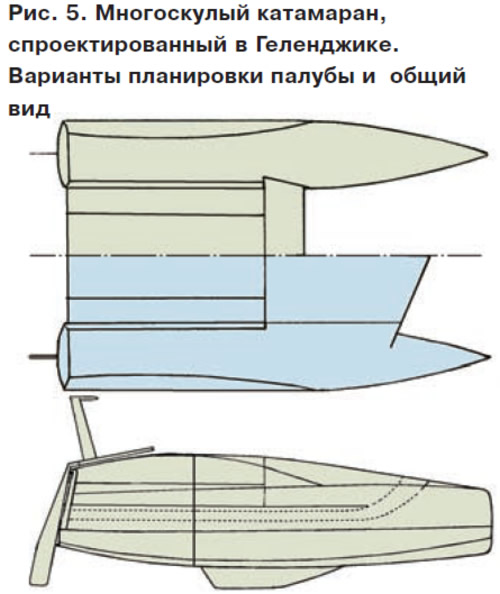

    Информация об изображенииРис. 5. Многоскулый катамаран, спроектированный в Геленджике
    Рис. 5. Многоскулый катамаран, спроектированный в Геленджике

    Для специфичных внутренних российских акваторий (мелководных, с резким изменением уровня воды, обилием водных растений и др.) К и Т — одни из самых подходящих типов яхт. В свое время автором были предприняты значительные усилия, чтобы организовать показательные гонки с целью популяризации подобных судов в стране. Зарубежные коллеги горячо откликнулись на это предложение, и был даже учрежден специальный приз для иностранных яхтсменов, которые придут к нам на гонки, чтобы продемонстрировать эти легкие, удобные, прекрасные лодки и тем самым вызвать у россиян интерес к их развитию. Увы, эти усилия не получили тогда дальнейшего развития.

    Тем не менее автор не исключает появления в ближайшем будущем очень интересных судов, сконструированных и построенных россиянами. Именно поэтому основной целью этой статьи и, возможно, ряда последующих является рассмотрение основных принципов создания удачной конструкции многокорпусника с учетом наших, порой скромных, возможностей — конструкции, приспособленной к реальным условиям эксплуатации.
