Регулируемые толкатели в магнето

Чтобы найти «абрис» — наилучшее совпадение разрыва контакта с максимумом тока, рекомендуется устанавливать зазор прерывателя 0,4 мм, но это не всегда помогает. Иногда в результате неточностей, допущенных при изготовлении шпоночного паза, на маховике магнето и эксцентрике толкателей прерывателя магнето наблюдается несовпадение разрыва контактов. Некоторые рекомендации по устранению этих дефектов были приведены в статье "Улучшение зажигания мотора «Москва»" (сборник №10, 1967 г.) В частности, там предлагалось распиливать шпоночный паз эксцентрика и находить его наилучшее положение.

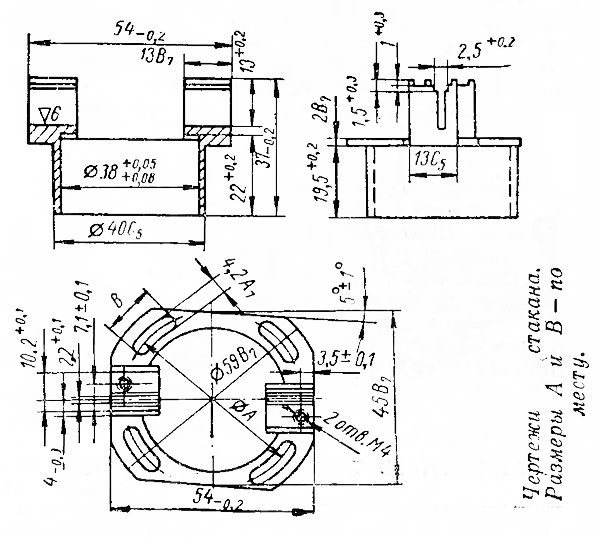

Я пошел по другому пути — изготовил стакан с приливами для толкателей и посадил его в расточенное отверстие в маховике магнето. Поворачивая стакан, можно регулировать положение прерывателей относительно сердечников катушек и добиться максимальной искры (длиной 6—8 мм).

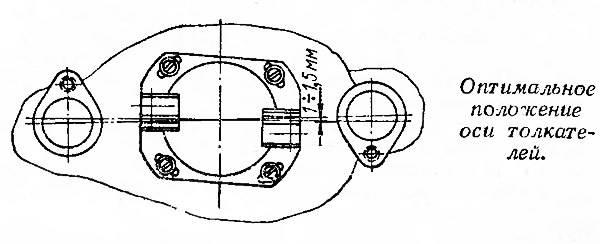

Положение стакана фиксируется четырьмя винтами в продолговатых отверстиях его буртика. Оптимальное положение толкателей показано на эскизе (размер 1—1,5 мм).

Стакан может быть изготовлен из стали или медных сплавов. Несоосность пазов под толкатели не должна превышать 0,1 мм.
