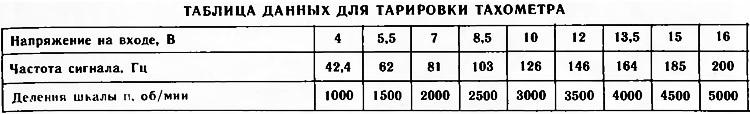

Сообщаем способ тарировки: на вход подключается звуковой генератор Г3-33 (или Г3-34), изменяя напряжение и частоту в соответствии с таблицей, производят тарировку стрелочного прибора.
При несовпадении в двух и более точках шкалы следует изменить емкость С1. Например, на вход подано U=4 В при частоте 42,4 Гц, а стрелка устанавливается на делении 1500 об/мин (вместо указанных в таблице n=1000 об/мин); СИ необходимо уменьшить, и наоборот.
Для сдвига всего диапазона необходимо подобрать R2.
Шкалу можно также оттарировать по механическому или электрическому тахометру непосредственно на работающем моторе.
Маркировка и размеры деталей цилиндро-поршневой группы и кривошипно-шатунного механизма «Салюта»
Занимаясь ремонтом «Салюта», не смог найти ответ на следующие вопросы:
1. Каковы размеры нормальных и ремонтных поршней? Существует ли деление на группы? Какой диаметр должны иметь цилиндры под нормальные и ремонтные поршни?
2. Какая цветовая маркировка применяется для обозначения поршневых пальцев, отверстий в бобышках поршней и головках шатунов?
1. Ремонтные поршни для ЛПМ «Салют» не выпускаются.
Поршни делятся на две группы по диаметру юбки: группа 1 — от 37,938 до 37,925 мм (клеймо — цифра «1» на днище поршня); группа 2 — от 37,950 до 37,938 мм (клеймо — цифра «2» на днище поршня).
Цилиндры также сортируются на две группы по внутреннему диаметру: группа 1 — от 37,960 до 37,973 мм и группа 2 — от 37,973 до 37,987 мм. Соответствующий номер группы наносится цифровым клеймером на алюминиевой рубашке цилиндра.
2. Поршневые пальцы сортируются по наружному диаметру 10—0,10 на две группы: группа 1 от 9,995 до 9,900 мм имеет метку коричневого цвета, а группа 2 от 10,000 до 9,995 мм имеет метку желтого цвета. Цветовые метки наносятся на фаске отверстия.
Отверстия в бобышках поршня (под поршневой палец) также делятся на две группы: группа 1 — диаметр от 9,996 до 10,001 мм (клеймо — одна точка на днище поршня) и группа 2 — диаметр от 10,001 до 10,006 мм (клеймо — две точки).
У шатунов верхние головки имеют две градации (так же как и поршневые пальцы), а нижние — пять. Верхние головки с диаметром от 10,017 до 10,022 мм маркируются желтой краской, а с диаметром от 10,011 до 10,017 мм — коричневой. Нижние головки с диаметром от 19,383 до 19,388 мм имеют красный цветовой индекс; от 19,388 до 19,393 мм — белого цвета; от 19,393 до 19,398 мм — зеленого цвета; от 19,398 до 19,403 мм — черного цвета; от 19,403 до 19,406 — синего цвета.
Шестерни редуктора
Прошу сообщить данные шестерен углового редуктора ЛПМ «Салют».
Данные для изготовления ведущей шестерни: модуль — 1,5; число зубьев — 12; тип зубьев — прямые; исходный контур — по ГОСТ 3058—54, высота зуба — 3,3 мм; коэффициент смещения исходного контура — 0; степень точности по ГОСТ 1758—81—8-В.
Данные для контроля ведущей шестерни: толщина зубьев по хорде делительной окружности — 2,35—0,06—0,14 мм; измерительная высота — 1,568 мм; биение зубчатого венца — 0,05 мм; допуск на разность шагов — 0,022 мм.
Данные для изготовления ведомого колеса: модуль — 1,5; число зубьев — 22; тип зубьев — прямые; исходный контур по ГОСТ 52—51, высота зуба — 3,3 мм; коэффициент смещения исходного контура — 0; степень точности по ГОСТ 1758—81—8-В.
Данные для контроля ведомого колеса: толщина зубьев по хорде делительной окружности — 2,35—0,06—0,14 мм; измерительная высота 1,524 мм; биение зубчатого венца — 0,05 мм; допуск на разность окружных шагов — 0,022 мм.
