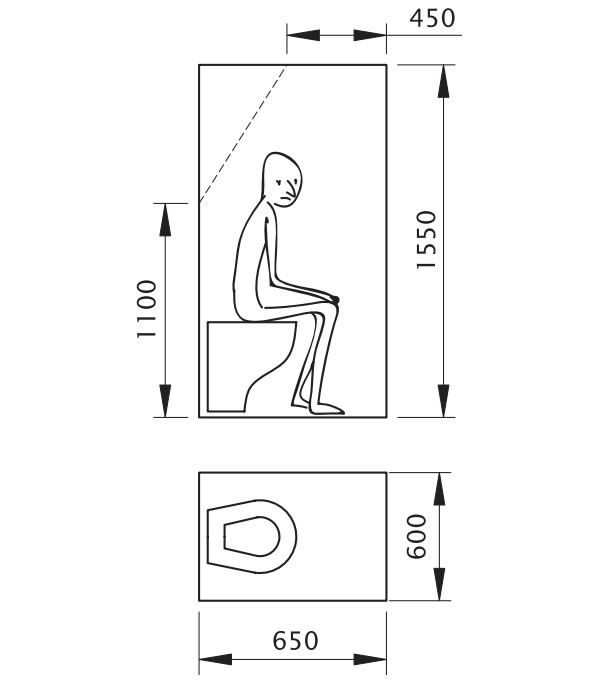

Рис. 8. Минимальные габариты туалетной кабины

Название изображения:	Рис. 8. Минимальные габариты туалетной кабины
Ширина и высота:	600 x 681 точек
Размер файла:	26048 байт
Дата создания:	15 Май 2025
Прямая ссылка на картинку:	ris_8_minimalnye_gabarity_tualetnoy_kabiny.jpg
Номер и дата журнала:	№ 199, 2006 год
Статья расположения:	Проектирование маломерных судов: баланс эргономики и эстетики в поиске идеального дизайна
