Вера в осуществление идеи была продиктована наличием двух готовых парусов от "Оптимистов" и листа чудовской фанеры 2400x1200, которые давно не давали покоя. Тем более, что как-то собравшись с друзьями за бочкой отечественного рома и дойдя до философского градуса, пришли к выводу, что мы жили — пока ходили (под парусом) и пора пришла вспомнить былое.
Сказано — сделано. Никакого определенного проекта для подражания не было, да полагаю, что ничего подходящего я найти бы и не смог. Могу только сказать, что соотношение размерений (длина к ширине — около 2.6) и сечения деталей мощного набора ориентированы на "Креветку"1 одного из самых удивительных конструкторов малого любительского судостроения — Д. Курбатова (Антонова), к работам которого я испытываю доверчивую благодарность. (К слову, Ю. Зимина я тоже очень люблю.) Концепция мини-шхуны идет от двухмачтовых "Робинзона" и "Анаконды",вооруженных "оптимистовскими парусами."
Основные требования, закладываемые при проектировании и перечисленные в порядке важности, выглядят так:
- 1. Надежность и управляемость при минимальных размерениях.
- 2. Комфорт и обитаемость, хотя бы на спартанском уровне: рубочка, два сухих спальных места, крючки для сменной одежды; при нашем речном районе плавания, т.е. без особого удаления в океаны, камбуз считаю ненужным; да и от подвесного мотора я отказался, зато есть весла и пропешка.
- 3. Скорость, соответствующую площади трех маленьких парусов (около 8 м²) и возможностям самодельного фанерного корпуса с упрощенными обводами. Мой корабль — не для регат, а я — не гонщик, хотя и гоняться приходилось. Не тянет в мои годы летать, а насладиться пением комара или всплеском рыбешки — тянет неодолимо. Романтика бывает разная, кто-то может лирические чувства на пластиковом гоночном швертботе с трапецией испытывать, а для "ретроромантика", вроде меня, более важны покой и надежность, стало быть, достаточно и деревянной остроскулой посудины, сделанной своими руками, т.е. без халтуры. Такая и была в задумке, такая и строилась.

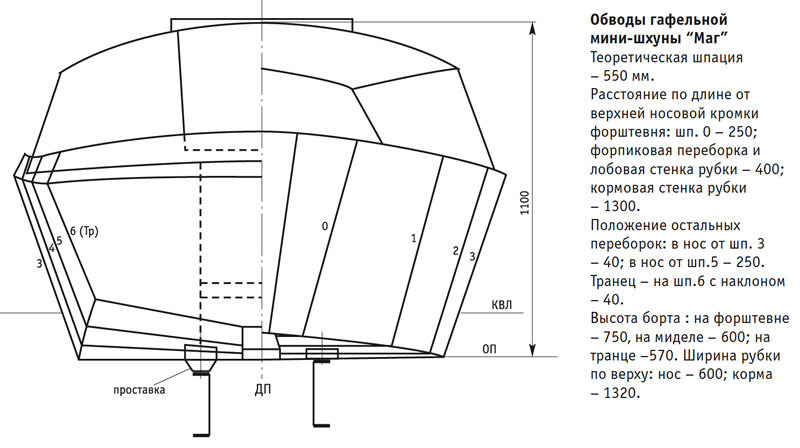

Теоретический чертеж в масштабе 1:10 вычертил на миллиметровке. Плавные изогнутые линии на проекции "полуширота" проводил по поставленной на ребро металлической линейке. Естественно, вкрались кое-какие неточности, ликвидировать их пришлось по месту острым топориком да рубанком.
Длина корпуса, продиктованная длиной коек, минимальными размерами рубки-убежища и расположением двух мачт с парусами, получилась равной 3.6 м. Ширина на миделе по днищу — 1.2 м (габарит моего любимого листа фанеры), при палубе — 1.6 м. От прямого форштевня до миделя днище совершенно плоское (опять же из, исходя из соображений расположения спальных мест), а дальше в корму появляется небольшая килеватость.
От идеи шверта я отказался, так как при мини-размерениях шхуны только колодца внутри не хватало. После долгих исканий и мук был применен простейший двухкилевой вариант: на расстоянии 400 мм один от другого (совпадающем с расстоянием между продольными стенками кокпита) на днище, подкрепленное кильсонами 25x90, наложены 2-метровые куски швеллера № 22, т.е. высотой 220 мм. Осадка получилась всего ничего — около 400 мм — при вполне достаточном сопротивлении дрейфу. Удобно поднимать из воды шхуну и опускать, а на суше стоит она без всяких кильблоков, даже не шелохнется, когда залезаешь в яхту.
Глухая переборка делит подпалубное пространство на два герметичных отсека. В каютке высота порядка 1100 мм, так что и сидеть за столиком (подъемным - на носовой переборке) можно свободно. При входе в нее закреплен съемный приборный ящик-ступенька 380x280 высотой 130 мм; сюда укладывается посуда. Ширина спальных коек — по 400 мм: спать можно только на боку; высота в "гробах" — 600 мм. Длина, конечно, на "оглоблю" не рассчитана, но все, кто спал, хвалили, да и жена однажды отозвалась благосклонно.
Вес корабля — 210 кг (да еще кили — 76 кг). Вместимость — четыре человека, для которых предусмотрены два спальных места в каюте и два "открытых" - в кокпите.
Теперь о парусном вооружении. Для солидности мы именуем "Маг" шхуной, хотя правильнее называть яхту кечем. Бизань-мачта полной высотой 3.2 м (без вант) поворотная; она ставится в простейший степс на днище кокпита и проходит через пяртнерс в поперечной (от борта до борта) доске из фанеры толщиной 15 мм. Грот-мачта такой же высоты ставится на степс на палубе (перед лобовой стенкой рубки) и раскрепляется двумя вантами и штагом. Паруса гафельные. Для упрощения дела передняя шкаторина к мачте, а верхняя — к гафелю пришнуровываются сезнем; это позволяет обойтись без устройства ликпазов. Могу сказать, что гафельный вариант при столь небольших площадях парусов не создает особых сложностей в управлении, достаточно эффективен и надежен.
Чтобы иметь возможность нести стаксель площадью 1.3 м², понадобился бушприт, увеличивающий длину шхуны на 1.4 м. Сделал его трубчатым. Получился он тяжелым, но дареной трубе 30x3 был очень рад.

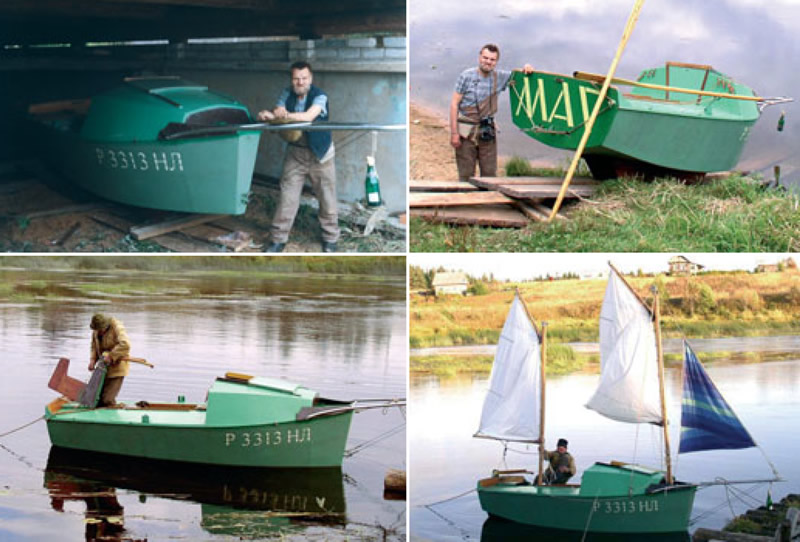

Были и ошибки, и промахи, но так или иначе — за один год, один месяц и восемь дней шхуна "Маг" была сработана (заканчивал со сломанной рукой); яхта спущена на воду, вооружена и вчерне испытана (только после чего ее официально окропили шампанским и окрестили) в светлый день 17 сентября 2005 г.
Первые впечатления таковы: течи нет, под парусами слушается руля хорошо. Поднялись в бейдевинд против течения при сильном ветре. Вдвоем закренить до палубы не смогли. В эту навигацию, если сложится, испытания продолжим уже в настоящих походах.
Примечания
1. См. "КиЯ" №38 и №39. "Креветка" существенно больше — ее длина 4.8 м, по КВЛ — 4.42 м.
