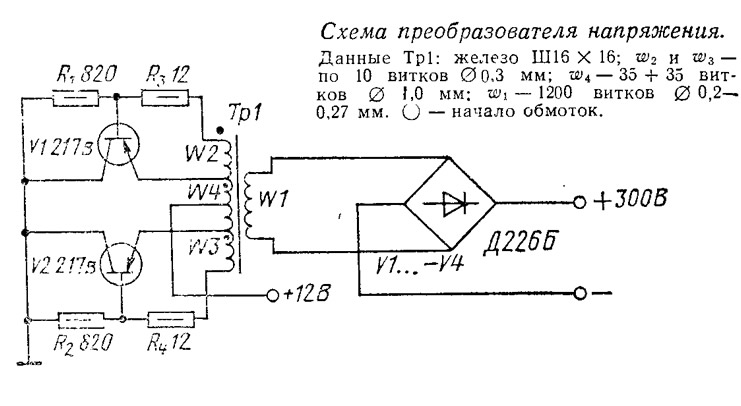

Схема преобразователя напряжения

Название изображения:	Схема преобразователя напряжения
Ширина и высота:	741 x 406 точек
Размер файла:	58665 байт
Дата создания:	7 Февраль 2016
Прямая ссылка на картинку:	shema_preobrazovatelya_napryazheniya.jpg
Номер и дата журнала:	№ 114, 1985 год
Статья расположения:	ЭСЗ с магнитным датчиком для подвесного мотора «Вихрь-30»
Схема преобразователя напряжения	Если вы хотите вставить эту картинку на сайт или форум разместите этот код: HTMLBB Code <a href="https://www.barque.ru/image/14788/4"><img src="https://www.barque.ru/img/articles3/shema_preobrazovatelya_napryazheniya_small.jpg" alt="Схема преобразователя напряжения" width="200"></a><br>Схема преобразователя напряжения [url=https://www.barque.ru/image/14788/4][img]https://www.barque.ru/img/articles3/shema_preobrazovatelya_napryazheniya_small.jpg[/img][/url][br]Схема преобразователя напряжения ← получится так
