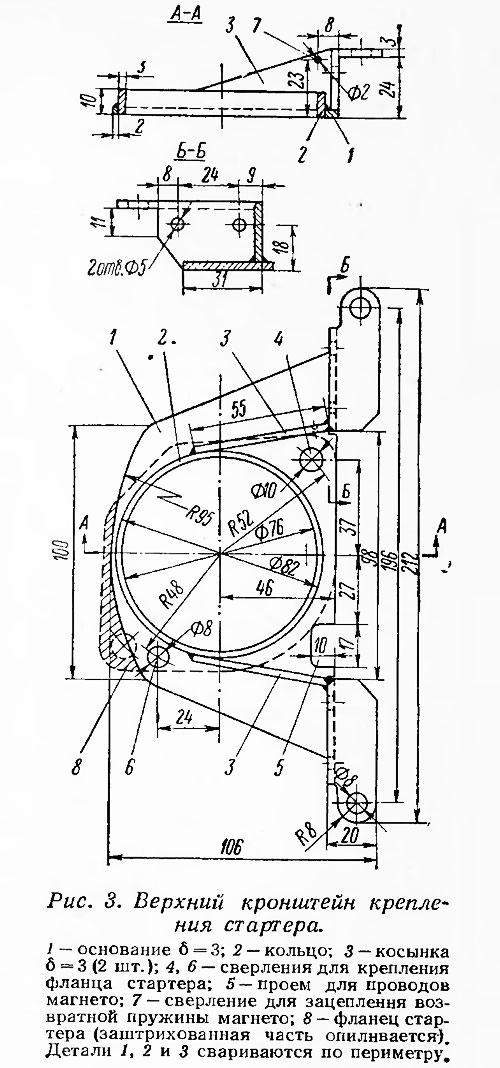

Рис. 3. Верхний кронштейн крепления стартера

Название изображения:	Рис. 3. Верхний кронштейн крепления стартера
Ширина и высота:	500 x 1068 точек
Размер файла:	133480 байт
Дата создания:	26 Апрель 2014
Прямая ссылка на картинку:	ris_3_verhniy_kronshteyn_krepleniya_startera.jpg
Номер и дата журнала:	№ 34, 1971 год
Статья расположения:	Электростартер для лодочного мотора типа СТ-350В
Рис. 3. Верхний кронштейн крепления стартера	Если вы хотите вставить эту картинку на сайт или форум разместите этот код: HTMLBB Code <a href="https://www.barque.ru/image/11786/3"><img src="https://www.barque.ru/img/articles/ris_3_verhniy_kronshteyn_krepleniya_startera_small.jpg" alt="Рис. 3. Верхний кронштейн крепления стартера" width="200"></a><br>Рис. 3. Верхний кронштейн крепления стартера [url=https://www.barque.ru/image/11786/3][img]https://www.barque.ru/img/articles/ris_3_verhniy_kronshteyn_krepleniya_startera_small.jpg[/img][/url][br]Рис. 3. Верхний кронштейн крепления стартера ← получится так
