Электростартер для лодочного мотора типа СТ-350В

Предлагаемое устройство, обеспечивающее запуск мотора электростартером от аккумулятора, подзарядку аккумулятора и электропитание бортовой сети, разработано для лодки, не оборудованной дистанционным управлением. Это позволило выбрать простую и недорогую электросхему. Штатный ручной стартер оставлен без изменений.

При установке данной системы запуска на лодку с дистанционным управлением мотор нужно оборудовать электростартером с дистанционным электромагнитным включением СТ-353 112 в, 0,6 л. с., вращение левое) или специальным стартером CTJI-100 (от мотора «Вихрь-30»), если его удастся приобрести.

В описываемой системе использован электростартер типа СТ-350В (12 в, 0,6 л. с., диаметр корпуса 80 мм) от тракторного пускового двигателя. Он удачно вписывается в габариты мотора (под кожух), имеет небольшой вес (3,5 кг) и надежен в работе. Однако перед установкой его на мотор необходимо изменить направление вращения ротора с правого на левое.

Для этого следует разобрать стартер и переключить концы обмотки статора, что заставит ротор вращаться в другую сторону. Затем разобрать роликовую муфту свободного хода, извлечь штатную крестовину со втулкой и, руководствуясь эскизом (рис. 2), изготовить новую. Собранная с новой крестовиной муфта будет передавать крутящий момент вала ротора в нужном направлении.

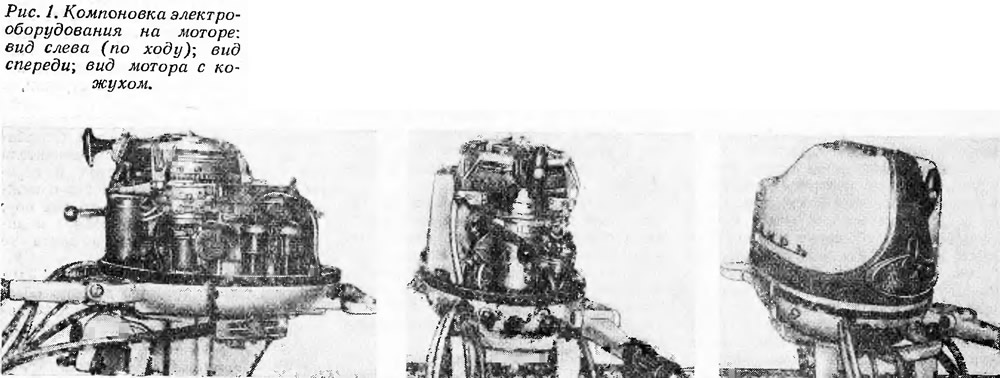

С помощью двух кронштейнов стартер устанавливается на место выносных катушек зажигания, которые переносятся к цилиндрам с левой (по ходу) стороны мотора. Верхний кронштейн (рис. 3) крепится к приливам основания ручного стартера четырьмя винтами М5X12 и двумя штатными болтами. Чтобы корпус выключателя вписывался под кожух мотора, стартер нужно развернуть (рис. 1,6). Его фланец после прикрепления к кронштейну болтами М10Х30 (через отверстие 4) и М8X30 (через отверстие 6 и новое сверление во фланце по месту) опиливается по контуру кронштейна. Нижний кронштейн (рис. 4) закрепляется на двух болтах 7, стягивающих среднюю и нижнюю части картера. Штатные болты заменяются на более длинные М6X45.

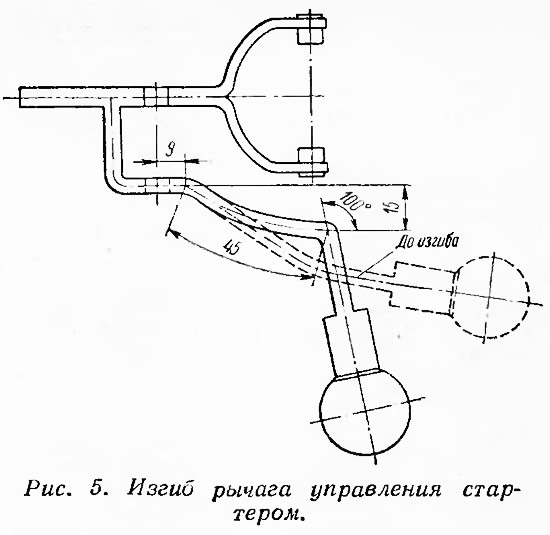

Установке стартера снизу мешает борт поддона и кнопка «стоп», поэтому в борту следует выбрать посадочное место, а кнопку по распиленному гнезду сместить вниз на 10 мм. Кнопка устанавливается на изогнутой по форме поддона алюминиевой пластине (δ=1,5), которая крепится к поддону четырьмя винтами М4. Рычаг-рукоятку управления стартером нужно изогнуть по эскизу (рис. 5) и прорезать для него в кожухе мотора окно (рис. 1, прав.).

Между кожухом и верхним кронштейном должен оставаться зазор 3—5 мм (при необходимости в кожухе можно выколотить углубление).


Для сцепления с шестерней стартера на проточку маховика запрессовывается зубчатый венец (рис. 6), закрепляемый шестью винтами М6X15 с потайными головками, которые нужно раскернить. Маховик после установки венца обязательно следует отбалансировать, а в верхней крышке стартера выпилить (по месту) проем для прохода венца.

Выносные катушки зажигания размещены на кронштейне 5 (рис. 7), который крепится с помощью накладки 10 и двух стяжных болтов 8, проходящих в зазоре между цилиндрами. Гнезда под стяжные болты распиливаются круглым надфилем.

Электропитание стартера и бортовой сети обеспечивается автомобильным аккумулятором типа 6СТ42 (12 в, 42а-час), который помещается в контейнер и закрепляется на лодке в удобном и недоступном для воды месте. Эксплуатируется аккумулятор по способу «периодический буфер» с подзарядкой в режиме среднего тока. Такой режим работы обеспечивает постоянство напряжения в бортовой сети, равное напряжению на аккумуляторе, и не требует введения в схему устройств автоматического регулирования.

Подзаряжается аккумулятор через выпрямитель 13 (рис. 8) от автономной генераторной катушки 6, установленной на основании магнето 5 вместо вынесенных к бобинам 12 конденсаторов 11. Зарядное устройство отдает средний ток 1,5 а. Односторонняя проводимость выпрямителя исключает возможность разряда аккумуляторной батареи через генераторную катушку. Переделка магнето МГ-101 в магдино выполнена по рекомендациям статьи Ю. Ти-ракьяна и А. Лазарева «Тридцативаттный генератор из запасного магнето» (сборник №25, 1970 г.).

Переключение аккумулятора на нагрузку (бортовая сеть) с одновременной подзарядкой или только на бортовую сеть производится трехпозиционным шестиконтактным тумблером 4. В среднем (нейтральном) положении аккумулятор выключен. Устанавливается тумблер на правом (по ходу) бортике поддона.

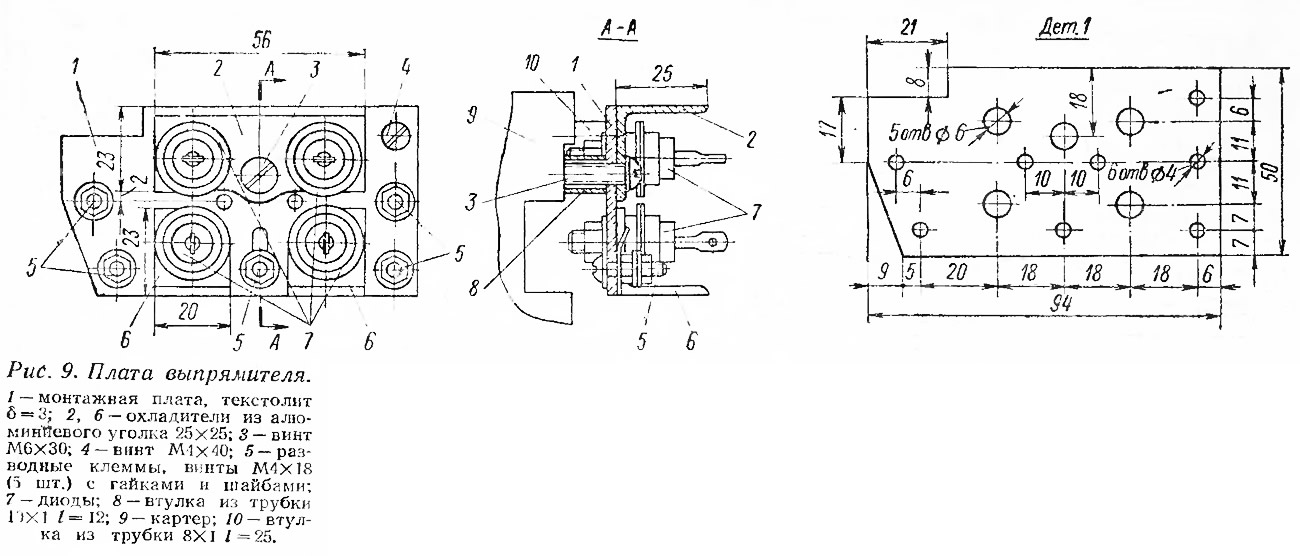

Выпрямитель собран по мостовой схеме на полупроводниковых диодах, допустимое значение прямого тока которых должно быть не менее 5а. Можно использовать диоды типов Д214—215, Д231—234, Д241—248, Д304—305 с любыми буквенными индексами. Плата выпрямителя (рис. 9) крепится над карбюратором к картеру винтами 3 (в имеющееся резьбовое отверстие прилива) и 4 (в резьбовое сверление по месту). Необходимое расстояние между платой 1 и картером обеспечивается втулками 8 и 10.

Электростартер подсоединяется к аккумулятору гибким многожильным проводом сечением 35 мм² (например, АСОБ) в хлорвиниловом шланге. Наконечник минусового провода зажимается на клемму выключателя стартера, плюсового — под гайку болта крепления ручного стартера. Из мотора провода выводятся через вырез в передней части поддона (рис. 1,ср.).

Для подключения бортовой сети использован авиационный штепсельный разъем. Розетка разъема может быть установлена непосредственно на поддон с правой (по ходу) стороны мотора нли на кронштейн, который крепится совместно с передней ручкой для переноски (рис. 1,ср.). В этом случае провода к розетке (через вырез в поддоне) подводятся в резиновом шланге с применением влагозащитного патрубка. Монтаж электросхемы выполняется гибким многожильным проводом МГВЛ или МГШВ в хлорвиниловых трубках.

Как показала двухлетняя эксплуатация, описанная схема электрозапуска мотора «Вихрь-20» удобна и безотказна в работе и заметно повышает комфортабельность туристской мотолодки.
