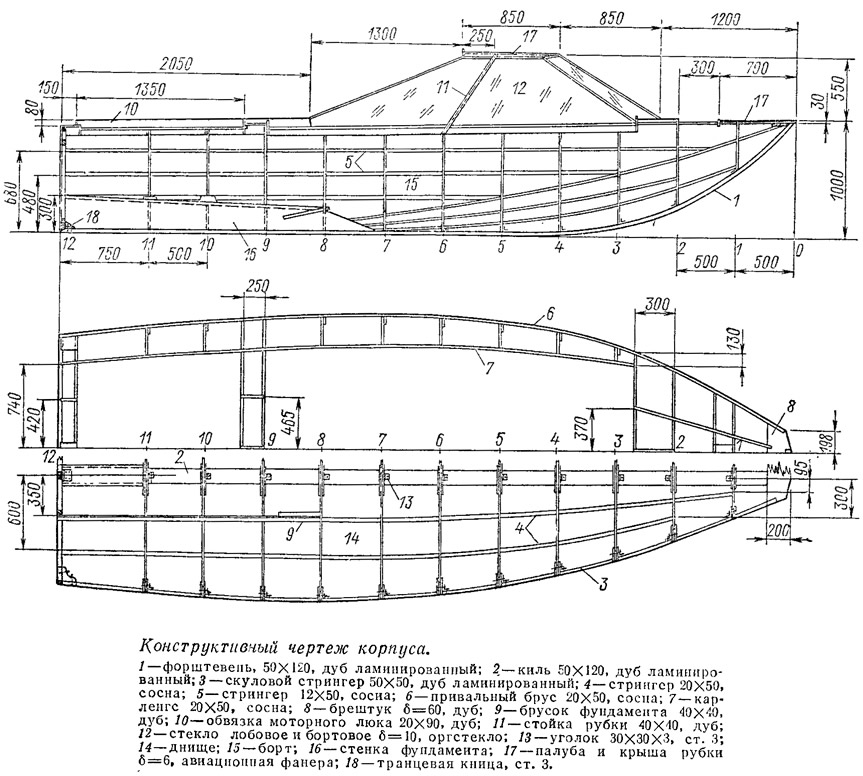

Конструктивный чертеж корпуса

Название изображения:	Конструктивный чертеж корпуса
Ширина и высота:	863 x 776 точек
Размер файла:	179178 байт
Дата создания:	28 Февраль 2015
Прямая ссылка на картинку:	konstruktivnyy_chertezh_korpusa.jpg
Номер и дата журнала:	№ 53, 1975 год
Статья расположения:	Прогулочно-разъездной катер «ЛС-4» Ленинградской верфи
