    Год: 1973. Номер журнала «Катера и Яхты»: 42 (Все статьи)
              0



    За последние годы многие любители водного туризма стали владельцами новых лодок из стеклопластика. По-видимому, пришла пора поподробнее познакомиться с основными видами ремонта пластмассовых корпусов, который в большинстве случаев выполняется владельцами лодок самостоятельно.

    Как показывает опыт, типичными повреждениями пластмассовых судов являются пробоины и трещины в корпусе, отрыв набора, переборок, и банок от обшивки, потертости (вплоть до истирания нескольких слоев стеклоткани по днищу), выкрашивание декоративного слоя. Во всех случаях хорошее качество можно получить лишь при соблюдении определенного режима, в первую очередь — температуры и влажности воздуха. Лучше всего ремонтировать лодку в закрытом помещении, в котором можно поддерживать температуру в пределах 16—20° С, а влажность не превышает 65%. В теплый безветренный день возможен ремонт и под открытым небом. При необходимости проведения работ при низких температурах (0—18° С) связующее надо готовить по особой рецептуре, указанной в табл. 1.

    Мелкие дефекты — царапины, небольшие трещины, выкрашивание декоративного слоя, раковины и вмятины — можно заделать шпаклевкой с последующим прошкуриванием и подкраской. Прежде всего следует уточнить границы поврежденного места, удалить все отстающие и «размочаленные» участки стеклоткани, если нужно — «раскрыть» трещину или раковину, сняв с кромок фаски острым инструментом. Затем необходимо зачистить весь район повреждения мелкозернистой шлифовальной шкуркой К-37, 5А и т. п., удалить пыль ветошью, обезжирить поверхность уайт-спиритом.

    Шпаклевать царапины, мелкие трещины и раковины рекомендуется нитрошпаклевкой НЦ-00-8.

    Для заделки глубоких дефектов нужно применять шпаклевку на основе эпоксидной смолы марки ЭД-5: смолы — 100 вес. частей; дибутилфталата (или тиокола 1) — 15 вес. ч.; каолина — 80—100 вес. ч. и полиэтиленполиамина — 12,5 вес. ч. Шпаклевка готовится в строго определенной последовательности. Сначала в эпоксидную смолу вводят дибутилфталат или тиокол и тщательно перемешивают; затем, продолжая перемешивать, добавляют наполнитель — каолин. После тщательного, чтобы не оставалось комочков, перемешивания в сосуд небольшими порциями добавляют отвердитель — полиэтиленполиамин — и снова тщательно перемешивают состав. Шпаклевку рекомендуется готовить в эмалированной посуде и небольшими порциями, чтобы успеть израсходовать ее до начала полимеризации смолы, т. е. в течение получаса. При 20° С эпоксидная шпаклевка встает за 30—40 мин., а полная полимеризация занимает 2,5— 3 часа. После этого можно зашпаклеванное место зачистить шкуркой и подкрасить.

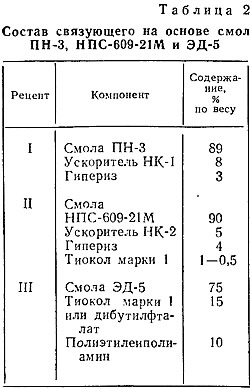

    Сквозные пробоины, как и поверхностные разрушения одного или нескольких внешних слоев, ремонтируют накладыванием (приформовкой) нескольких новых слоев стеклоткани, пропитанной связующим (табл. 2).

    При ремонте пробоины предварительно нужно выпилить весь поврежденный участок — до здорового, монолитного стеклопластика — и одновременно придать вырезу правильную форму, например прямоугольную со скругленными углами. Затем следует разделать кромки, сняв фаску со стороны заделки отверстия на ширину, равную примерно 10 толщинам корпуса. Теперь остается зачистить район приформовки заплат вокруг пробоины до обнажения текстуры стеклоткани. Поверхности можно зачищать грубым напильником, наждачной бумагой, скребками; пыль обычно удаляется сухой чистой ветошью. Важно, чтобы на зачищенное место не попали капли масла, жира или воды.

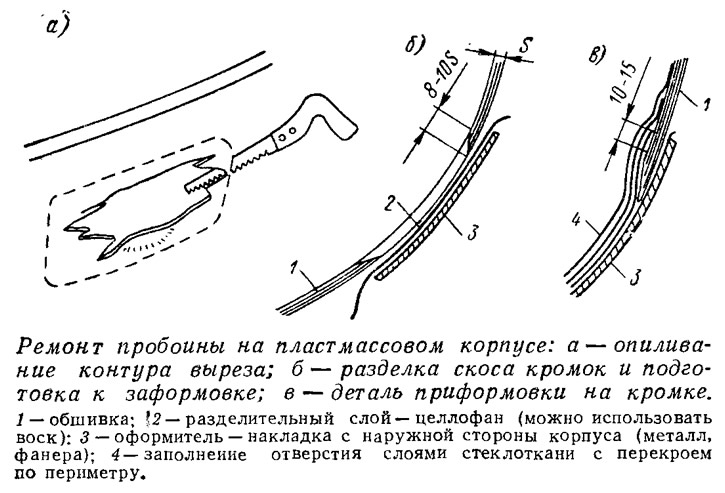

    Информация об изображенииРемонт пробоины на пластмассовом корпусе
    Ремонт пробоины на пластмассовом корпусе

    Из стеклоткани выкраивают необходимое количество повторяющих форму выреза заплат с учетом того, чтобы каждая из них была больше предыдущей (нижней) с перекроем на сторону около 10 мм. Резать стеклоткань можно острым ножом или обычными портняжными ножницами. Лучше всего использовать стеклосетку СЭ-0-1, стеклоткань сатинового переплетения АСТТ(б)-С2-0, жгутовую ткань — стеклорогожу ТЖС-0,7. Следует иметь в виду, что для образования стеклопластика толщиной 5 мм необходимо наложить 10—11 слоев указанной ткани, 20 слоев стеклосетки или В слоев стеклорогожи. О применимости иных марок стеклотканей (и других клеев) можно прочитать в статье Б. П. Фаворова, напечатанной в №36 за 1972 г.; там же даны рекомендации и по окраске.

    Если стеклоткань достать не удалось, для временной заделки пробоины (как и для устранения других дефектов) используйте плотную хлопчатобумажную ткань типа бязи на клею БФ-6 или БФ-2. Разумеется, при таком варианте прочность отремонтированных мест будет ниже прочности основного материала, но за водонепроницаемость можно не опасаться.

    Информация об изображенииТиповой эскиз ремонта потертостей днища
    Типовой эскиз ремонта потертостей днища

    Чтобы заплатки не портили вид отремонтированного судна, их обычно ставят изнутри корпуса. Снаружи к обшивке на время работы прижимают изогнутый по обводу кусок фанеры или картона, покрытый разделительным слоем (например, целлофан): он будет служить своего рода шаблоном при заполнении отверстия стеклопластиком.

    На зачищенную поверхность обшивки по краям выреза кистью наносят связующее и затем укладывают в определенной последовательности все заготовленные заплатки. Ткань можно пропитывать связующим до укладки или непосредственно при укладке на место. Нельзя допускать появления воздушных пузырей между слоями. Их удаляют проглажи-ванием резиновым шпателем или простукиванием торцом жесткой кисти. Все слои должны быть хорошо пропитаны связующим: для контроля за его расходом укажем, что связующего должно идти столько же (по весу), сколько и стеклоткани.

    Отремонтированные места после полного отверждения связующего (обычно через 1—3 дня) зачищают скребком и шкуркой, при необходимости шпаклюют и окрашивают.

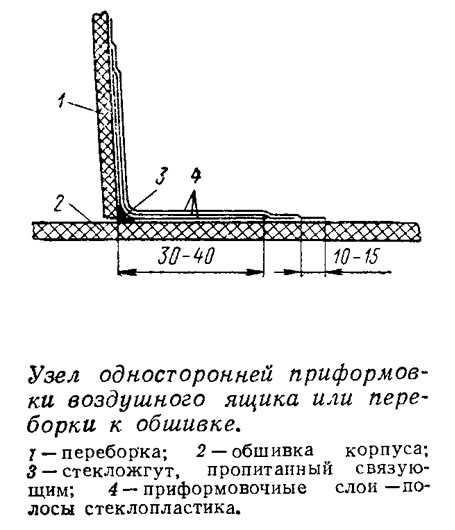

    Информация об изображенииУзел односторонней приформовки воздушного ящика к обшивке
    Узел односторонней приформовки воздушного ящика к обшивке

    При заполнении стеклопластиком хотя и не сквозных, но сравнительно глубоких наружных повреждений необходимо изнутри подкрепить ремонтируемый участок корпуса, приклеив 2—4 слоя стеклоткани с перекроем относительно границ наружной заделки до 150—200 мм по всему периметру.

    Окрашивать отремонтированные места можно только после полного (без «отлипа») отверждения связующего.

    Перед окраской все поверхности зачищают шкуркой для придания шероховатости, улучшающей адгезию, удаляют пыль и обезжиривают поверхности кистью, смоченной в уайт-спирите. Для более быстрого высыхания уайт-спирита обшивку можно протереть сухой ветошью.

    Неровности и незначительные выбоины шпаклюют шпаклевкой ЭП-00-10 под пентафталевые эмали ПФ-115 или ПФ-223, либо нитрошпаклевкой НЦ-00-8 под краски типа НЦ-25.

    Описанный порядок работ сохраняется и при выполнении приформовки оторваашихся деталей набора или банок. Для этой цели используют полосы стеклоткани шириной 60—150 мм, выкраиваемые с перекроем кромок каждой нижней, ранее уложенной полосы. Места приформовки также тщательно зачищают для обеспечения хорошей адгезии вновь накладываемого материала с основным материалом корпуса.

    Ликвидировать образовавшийся зазор между соединяемыми элементами чаще всего удается простым прижатием с помощью грузов, клина или рычага; а ряде случаев приходится его заформовывать, закладывая жгут стеклоткани на смоле. Оторванные от обшивки присоединительные полки (образовавшиеся во время приформовки при постройке лодки) следует удалить — вырубить — на всей длине ремонтируемого участка.

    Общая толщина слоев приформовки присоединяемых узлов должна быть примерно равна толщине самого присоединяемого элемента. Если ремонтируется участок отрыва переборки от обшивки, следует там, где это возможно, приформовку производить с обеих сторон переборки.

    При работе с полиэфирными и эпоксидными смолами необходимо выполнять ряд предосторожностей. Кожу рук нужно защитить резиновыми перчатками или защитной мазью (мазь Силесского, ХИОТ-6, ИЗД-1 и т. п.). В случае попадания смол или отверждающих добавок на кожу их снимают ватным тампоном, смоченным в спирте или ацетоне, а затем промывают теплой водой с мылом.


    При попадании связующего в глаза необходимо срочно промыть их водой или 2%-ным раствором питьевой соды и обратиться к врачу.

    При зачистке стеклопластика нужно избегать попадания пыли в дыхательные пути, а глаза защищать очками.

    Особо отметим, что, приготовляя связующее, в полиэфирную смолу всегда сначала вводят и тщательно перемешивают нафтенат кобальта, затем гипериз; эти две добавки ни в коем случае не должны вступать в контакт — иначе произойдет взрыв!
