Экспериментальный катер-тримаран «Триумф»

Трехкилевые глиссирующие обводы типа «кафедрал» или тримаран за последнее время были проверены у нас на десятках любительских конструкций. Достоинства прогулочно-туристских мотолодок с такими обводами общеизвестны. Это — высокая остойчивость на стоянке (которой часто не хватает современным катерам с повышенной килеватостью днища) и на ходу, мягкий, комфортабельный ход на волнении, хорошая поворотливость и устойчивость на курсе, удобный вместительный кокпит. Недавно было решено спроектировать и построить опытный спортивно-разъездной катер-тримаран на Ленинградском экспериментальном заводе спортивного судостроения (ЛЭЗСС). Основная цель этой работы заключалась в том, чтобы сравнить его с серийными, имеющими традиционные мало-килеватые обводы, катерами «Нева» и «Нева-С» по всем эксплуатационным, технологическим и экономическим показателям.

Основные данные катера

Длина, м	5,3
Ширина, м	2,0
Высота борта, м	0,9
Водоизмещение порожнем, кг	860

«Триумф» (условное название нового проекта) предназначен в первую очередь для буксировки воднолыжников и обслуживания соревнований по парусному спорту, которые проводятся обычно на обширных акваториях, нередко — при сильном волнении.

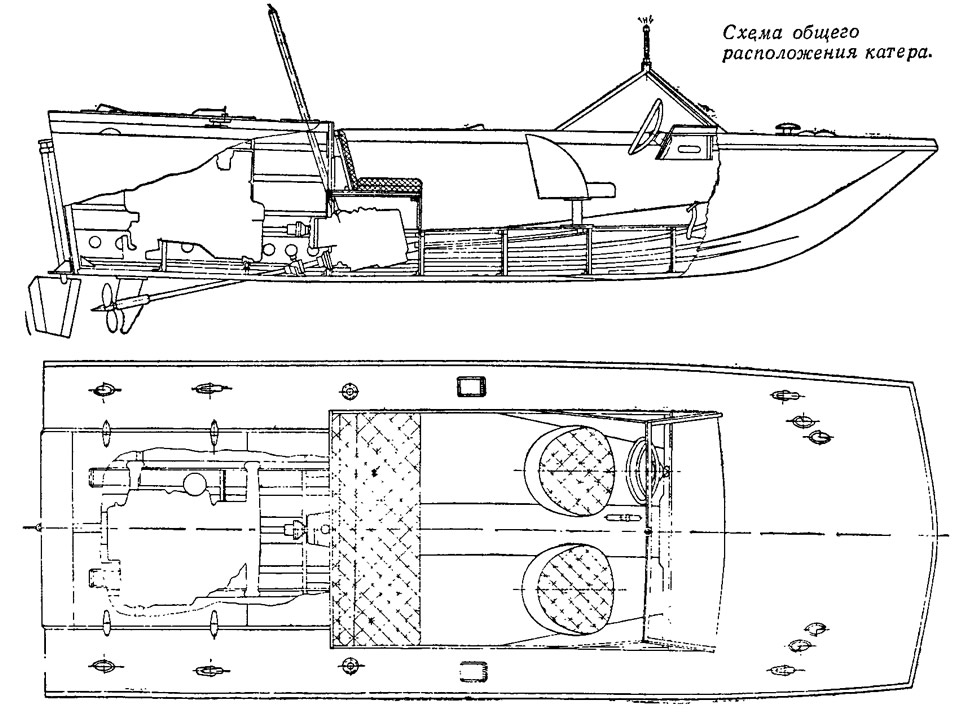

Располагая той же, что и на катерах «Нева», стандартной и по существу единственной доступной катеростроительным заводам механической установкой — с угловым реверс-редуктором, конструкторы благодаря применению тримаранных обводов смогли обеспечить размещение шести пассажиров при меньших размерениях: «Триумф» на 1,5 м короче серийного катера. Корпус выполнен со значительной килеватостью днища — 16° у транца (почти «глубокое V»), Шесть продольных реданов (по три на сторону от кипя) компенсируют потерю гидродинамического качества из-за килеватости; бортовые спонсоны для уменьшения смоченной поверхности оканчиваются на расстоянии 1,0 м от транца.


Носовой участок палубы для удобства швартовки сделан плоским, без обычной погиби. Конструкция корпуса «фирменная»: с цельными днищевыми и бортовыми стрингерами, которые не врезаются в шпангоуты, а идут поверх поперечного набора (см., например, статью о построенной на ЛЭЗСС мотолодке — буксировщике воднолыжников, опубликованную в №31 сборника). Днищевые ветви шпангоутов, подвергающиеся особенно большим нагрузкам при ходе на волнении, сделаны ламинированными из реек мелкослойной сосны и ясеня. Несмотря на легкость конструкции (сечение клееных шпангоутов всего 20X45 мм), трещин или каких-либо других разрушений набора после испытаний на волне обнаружено не было.

Все поверхности корпуса тримарана легко развертываются на плоскость, что дает возможность обшивать корпус листами авиационной фанеры. Толщина листов днища — 6 мм, палубы — 5, бортов — 4. Снаружи борта и днище оклеены двумя слоями тонкой стеклоткани на эпоксидном связующем.

Кокпит оборудован двумя вращающимися мягкими сиденьями — для водителя и тренера; такие сиденья очень удобны при проведении тренировок и соревнований воднолыжников. Буксирный трос (фал) крепится на высоком пилоне из трубы, установленном у кормового обреза кокпита. Отделка кокпита выполнена павинолом и рейками красного дерева. Рулевое колесо — от автомобиля «Волга».

Суммарная емкость двух топливных баков для горючего составляет 160 л.

Конструкция валопровода и фундамента позволяет устанавливать на катер различные автомобильные двигатели без переделки фундамента и демонтажа реверс-редуктора. Опытный катер был испытан последовательно с тремя моделями двигателей: «М652-У» мощностью 77 л. с. серийной конверсии Богородского механического завода, устанавливаемым на большинстве разъездных и спасательных катеров; «ЗМЗ-53» мощностью 110 л. с. и «ЗИЛ-114» мощностью 270 л. с. (при 3800 об/мин). На последних двух установках использовались водо-водяные и водомасляные холодильники с двигателя «М652-У». Результаты замеров скорости на мерной линии приведены в таблице.

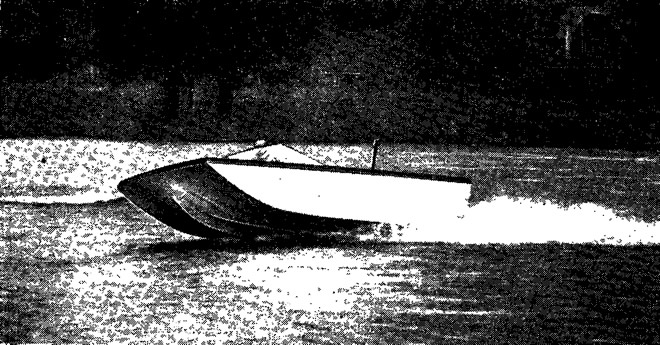

Испытания на волне подтвердили, что тримаран отличается более мягким ходом, по сравнению с серийными катерами традиционных обводов; кокпит совершенно не забрызгивается. Разумеется, на волне высотой более 0,6 м скорость хода приходилось немного снижать, иначе корпус начинал полностью выскакивать из воды. Выходы в Невскую губу производились и при волне высотой до 1,5 м. Существенным преимуществом тримарана оказалась и очень крутая циркуляция: руль можно класть на борт, не опасаясь чрезмерного бокового сноса или крена.

На воднолыжной трассе (как правило, на тихой воде), как показала практика, тримаран-буксировщик не имеет каких-либо заметных преимуществ перед обычными катерами. Но в целом испытания «Триумфа» вызвали большой интерес и одобрение спортсменов-лыжников. В настоящее время два тримарана, построенных по описываемому проекту, проходят длительные эксплуатационные испытания в московском водноспортивном клубе «Аврора». На заводе ведется подготовка к серийному производству таких катеров, оснащенных двигателями «М-53 ФУЛ» или «М8ЧСПУ-100» (новая конверсия автомобильного двигателя «ЗМЗ-53»).
