Реверсивно-редукторные передачи для катеров

Наша промышленность выпускает различные реверсивно-редукторные передачи, которые поставляются вместе с главными катерными двигателями или отдельно по особому заказу как запчасти. Это позволяет применять стандартные реверс-редукторы при проектировании энергетических установок с новыми двигателями, особенно если установка предназначена для катеров небольшой серии.

Для выбора реверс-редуктора необходимо знать его основные характеристики (передаваемый крутящий момент, передаточное число, наибольшее усилие от гребного винта, на которое рассчитан упорный подшипник, число оборотов и т. п.), а также основные габаритные и присоединительные размеры.

Крутящий момент на входном валу реверс-редуктора подсчитывается по формуле:


где Ne_max — максимальная мощность двигателя, л. с.; n_max — число оборотов коленчатого вала двигателя при максимальной мощности об/мин.

Чтобы определить крутящий момент на выходном (редукторном) валу М'_кр, нужно помножить М_кр на передаточное число реверс-редуктора, т. е.:


— передаточное число, равное отношению числа оборотов двигателя n_дв к числу оборотов гребного винта n_г.в.


Таким образом, зная мощность и число оборотов двигателя, можно подобрать реверс-редуктор по крутящему моменту. Однако в том случае, когда число оборотов двигателя больше числа оборотов входного вала реверс-редуктора, следует произвести проверочный расчет подшипников реверс-редуктора для этих оборотов.

Настоящая статья содержит информацию, необходимую конструкторам катерных механических установок при выборе реверсивно-редукторной передачи, проектировании общего расположения механизмов и фундаментов. Основные сведения о реверсивных механизмах, их классификация, описание внутреннего устройства и принципа действия имеются в книге автора статьи «Механические установки быстроходных катеров», издательство «Судостроение», 1966 г.

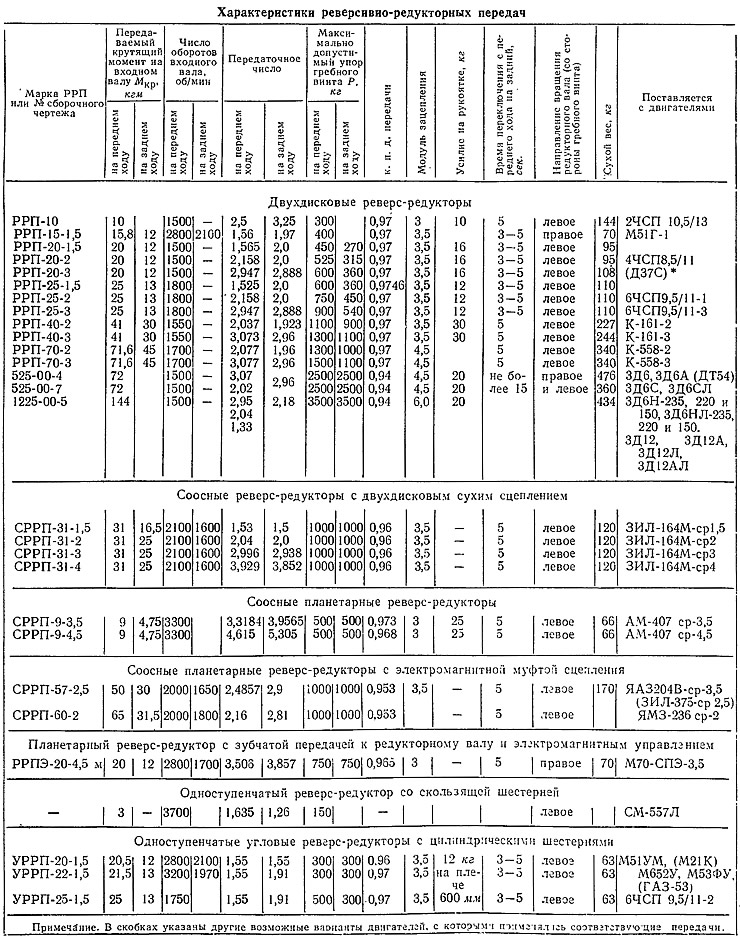

Характеристики основных отечественных реверс-редукторов, применяемых на катерах, сведены в табл. на стр. 50. В нее не вошли новые реверс-редукторы, которые не выпускаются серийно. К ним относятся навесной реверс-редуктор с гидравлическим управлением и отдельной угловой передачей для конвертированного двигателя «ГАЗ-53», испытания которого закончились в прошлом году, и угловой реверс-редуктор для катера «Амур» с конвертированным двигателем модели «АМ-412».

Двухдисковые реверс-редукторы имеют крутящий момент на заднем ходу при длительной работе (15% от длительности работы на переднем ходу) до 60%, при кратковременной— до 100% максимального крутящего момента, развиваемого двигателем. Передаточное число заднего хода, как правило, составляет 1,1÷1,4 от передаточного числа переднего хода. Некоторые реверс-редукторы одного типоразмера имеют различные передаточные числа.

Рассматриваемые реверс-редукторы имеют встроенные упорные подшипники. Все валы передачи смонтированы на шариковых или роликовых подшипниках. На редукторном валу имеется контрфланец (полумуфта) для соединения с гребным валом.


Реверсивно-редукторные передачи, не имеющие электромагнитной муфты сцепления, включаются вручную посредством рычага управления, который может быть установлен с любой стороны корпуса реверс-редуктора, что позволяет установить дистанционное управление. Двухдисковые реверс-редукторы типов РРП-40, РРП-70, 525-00 и 1225-00 при установке на катер обычно оборудуются дистанционным управлением, включающим гидравлический сервопривод переключения реверса. Включение электромагнитных муфт сцепления производится тумблером на пульте управления, а питание осуществляется от системы электрооборудования двигателя.

Смазка шестерен и подшипников редукторов производится при их вращении разбрызгиванием масла в картере. Для охлаждения упорных подшипников и смазочного масла в масляной ванне картера предусмотрены змеевики или водяные полости в задней стенке картера, через которые насосом прокачивается забортная вода.

Корпуса некоторых реверс-редукторов могут выполняться из чугуна или алюминиевого сплава (например, 525-00-04 и 525-00-07).

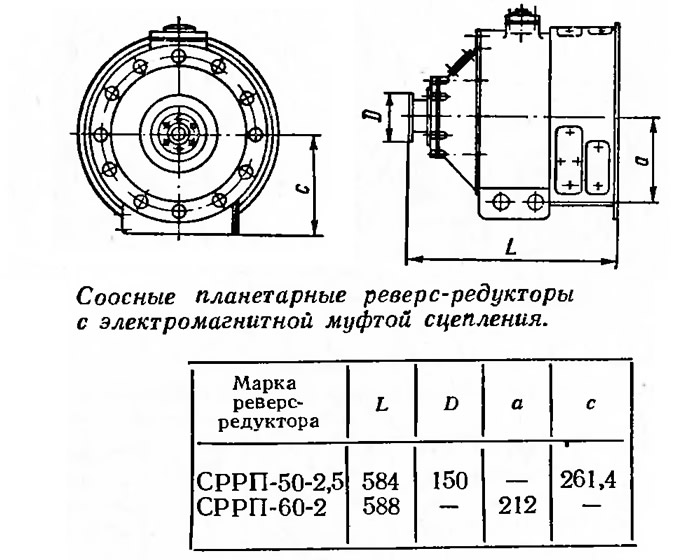

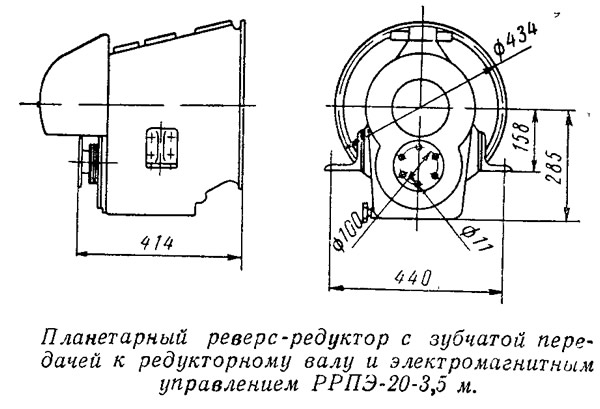

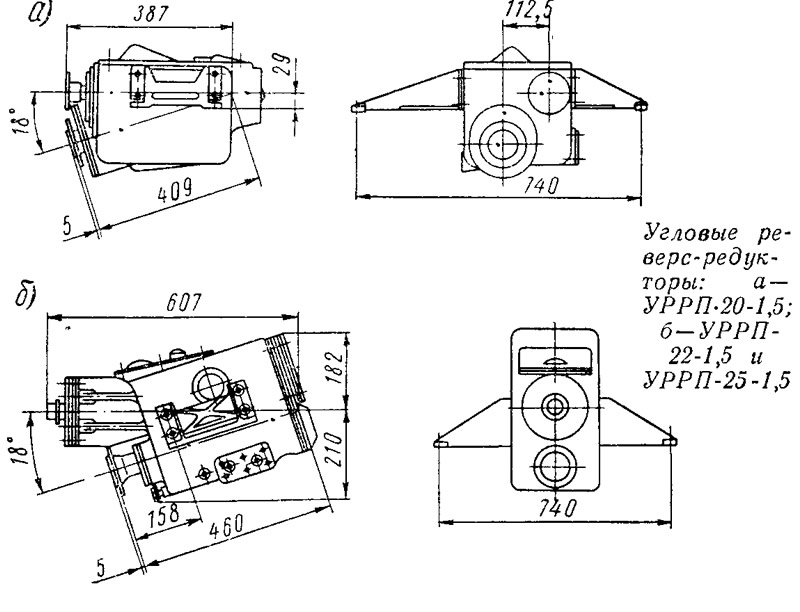

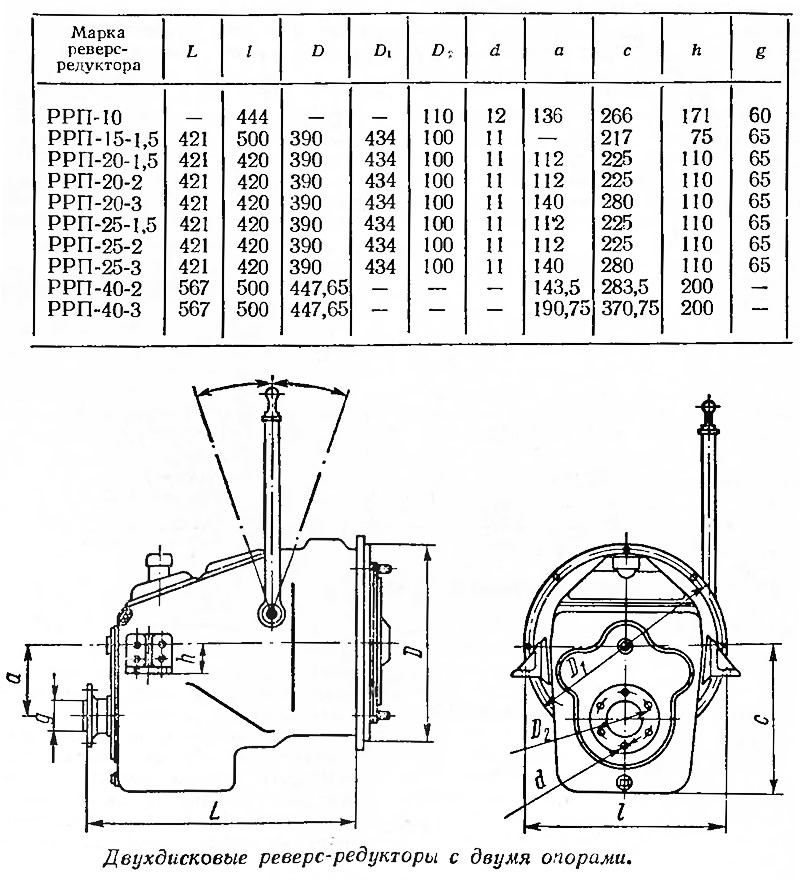

Габаритные размеры передач приведены в таблицах снизу. Двухдисковые реверс-редукторы и планетарный реверс-редуктор с зубчатой передачей к редукторному валу и электромагнитным управлением крепятся к фланцу картера маховика двигателя и имеют опоры для установки на судовой фундамент. Соосные реверс-редукторы и одноступенчатый реверс-редуктор со скользящей шестерней не имеют опор и навешиваются на двигатель. Угловые реверс-редукторы устанавливают па опорах отдельно от двигателя, а ведомый вал соединяют с коленчатым с помощью промежуточного вала, обычно карданного.

Если реверс-редуктор применяется с двигателем, не входящим в комплектацию, то необходимо изготовить цилиндрическую проставку, устанавливаемую между фланцами двигателя и редуктора.
