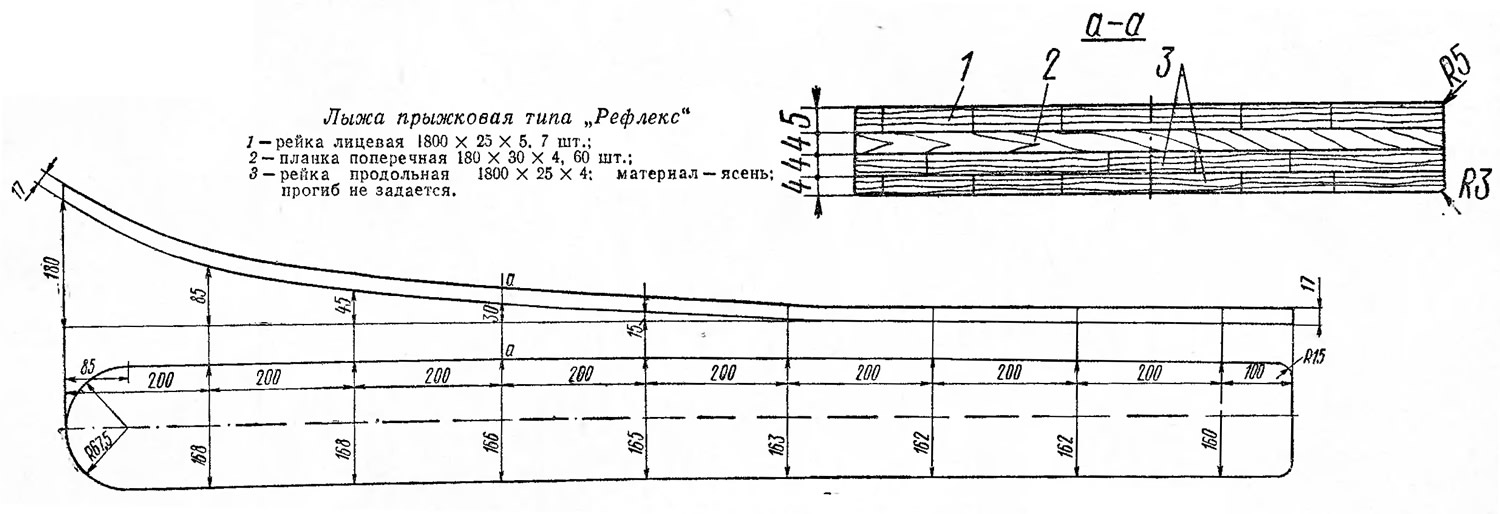

Лыжи прыжковые типа «Рефлекс»
Лыжи прямоугольной формы в плане с округлением носка R=67,5 мм. Толщина лыжи постоянна на всей длине — 17 мм, вес 5 кг.
Подъем носовой части начинается уже с середины лыжи и равен 180 мм, остальная часть — прямая.
Лыжа набрана из ясеневых реек шириной 20—25 мм и толщиной 4—5 мм. Первый верхний слой имеет продольный набор, второй слой — поперечный, третий и четвертый — опять продольный. Пазы продольных реек разносятся относительно пазов близлежащего продольного набора на половину ширины рейки. Размер и количество заготовок набора указаны в спецификации (см. чертеж).

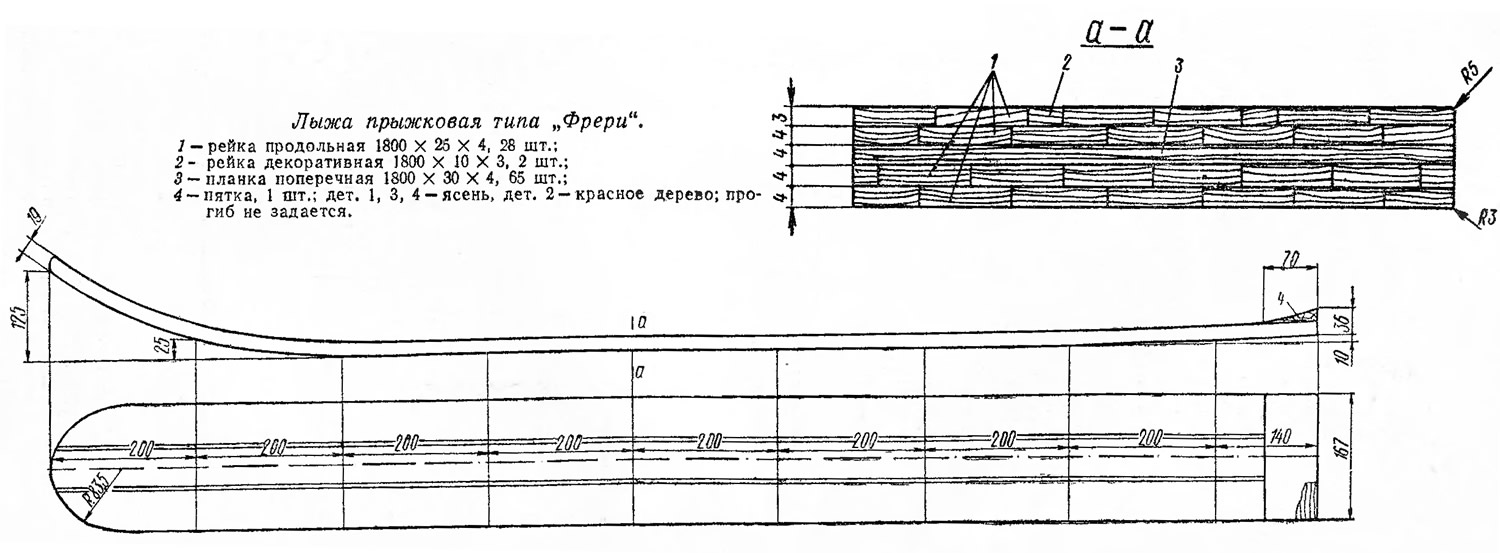

Лыжи прыжковые типа «Фрери»
Лыжи прямоугольной формы в плане с округлением носка R=83,5 мм, равномерной толщиной 19 мм и весом 6 кг. Подъем в носу незначителен и сделан всего на ¼ длины лыжи. Задняя оконечность приподнята на 10 мм и имеет наклейку с поперечным расположением волокон древесины. Лыжа набрана из ясеневых реек шириной 20—25 мм. Общий набор пятислойный; средний слой имеет поперечный набор, остальные — продольный. Пазы продольных наборов также разнесены на половину ширины одной рейки. На лицевой стороне лыжи в продольный набор вклеены две декоративные рейки.

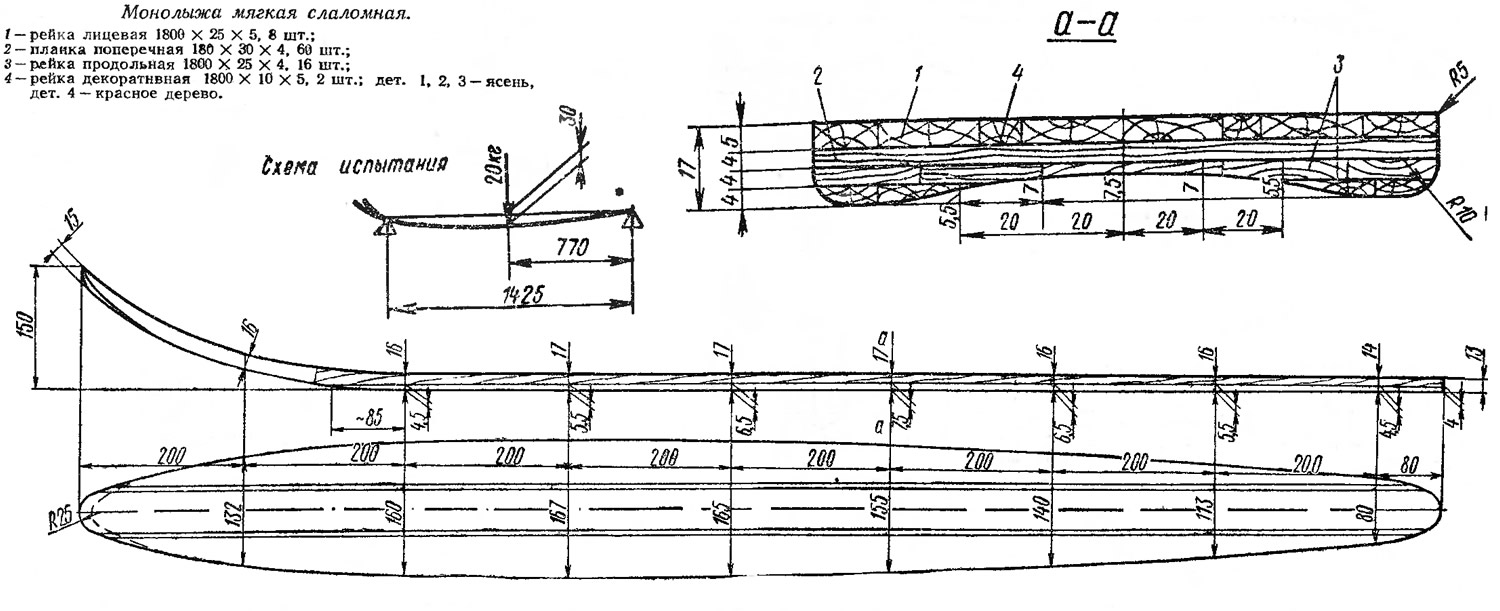

Монолыжа мягкая слаломная
Лыжа каплевидной формы в плане с желобом (тоннелем) на рабочей поверхности. Толщина лыжи переменная — около 16 мм, вес 3,5 кг. Подъем носка на 150 мм выполнен на ¼ части длины лыжи. Общий набор четырехслойный из ясеневых реек толщиной 4 и 5 мм и шириной 20—25 мм. Первый верхний слой имеет продольный набор, второй — поперечный, третий и четвертый — продольный. Пазы продольных наборов разнесены на ½ ширины рейки. Верхний набор имеет две декоративные рейки. Стрелка прогиба лыжи составляет примерно 30 мм при нагрузке 20 кг.

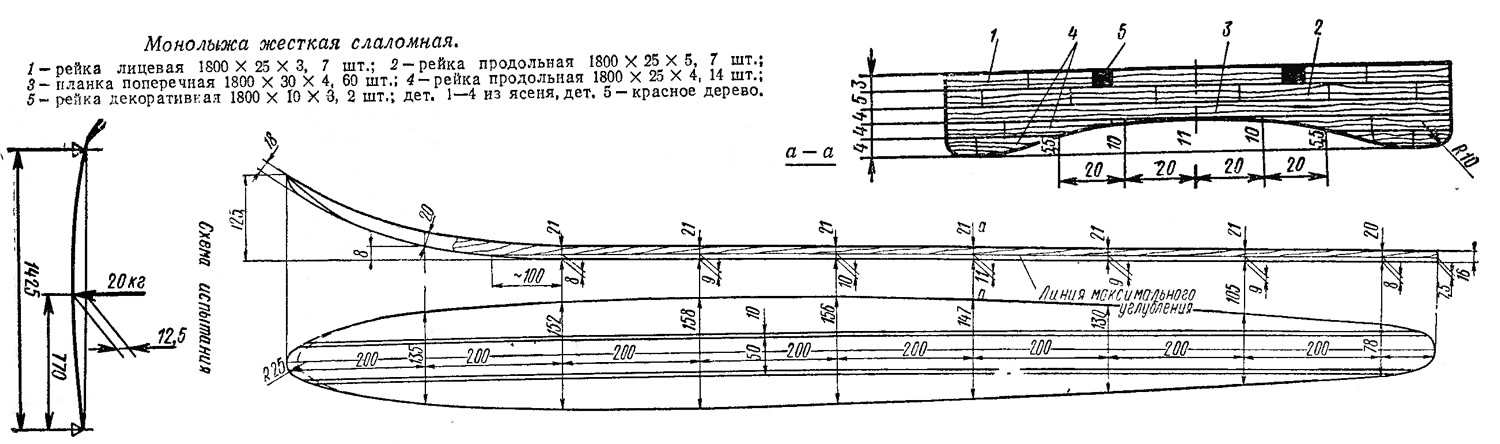

Монолыжа жесткая слаломная
Лыжа аналогична предыдущей, но с более резко выраженным желобом в поперечном сечении. Толщина переменная — около 21 мм, вес 4 кг. Общий набор пятислойный; средний слой имеет поперечный набор, остальные слои — продольные. Пазы разнесены на ½ ширины рейки. Стрелка прогиба составляет примерно 12,5 мм при нагрузке 20 кг.

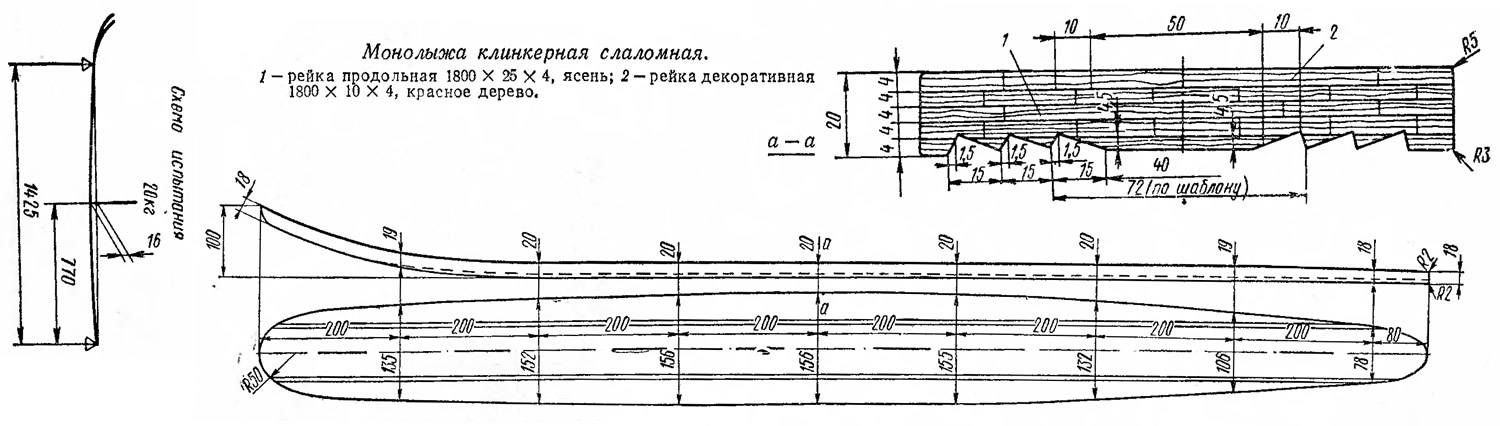

Монолыжа клинкерная слаломная
Лыжа каплевидной формы в плане, переменной толщины (около 20 мм), вес 4,3 кг. Рабочая поверхность имеет продольные реданы, стабилизирующие направление движения лыжи. Общий набор пятислойный, все слои набраны из продольных ясеневых реек толщиной 4 мм и шириной 20—25 мм. Пазы разнесены на ½ ширины рейки. Стрелка прогиба составляет примерно 16 мм при нагрузке 20 кг.

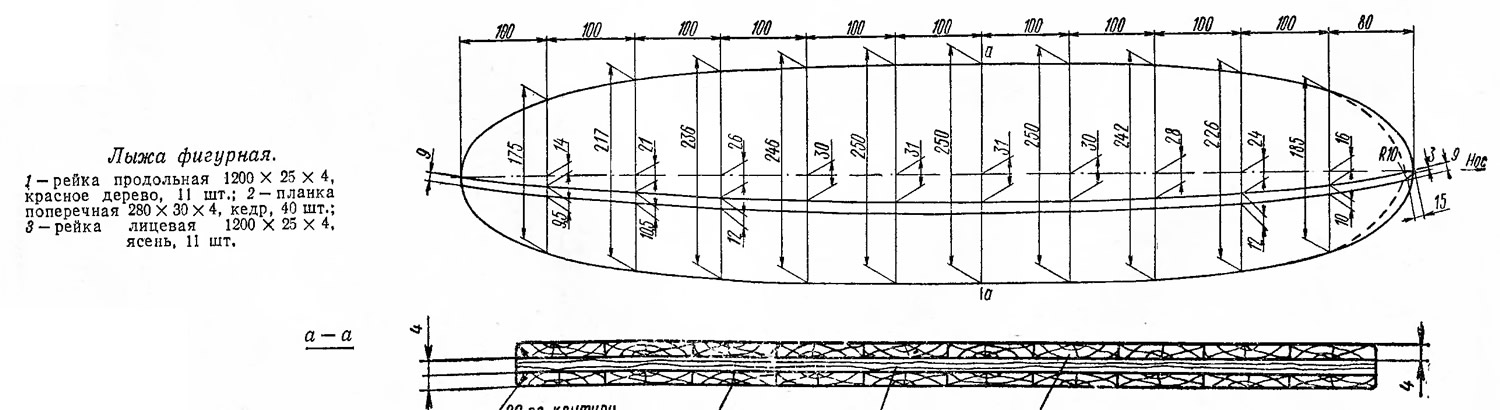

Лыжи фигурные
Лыжа овальной формы в плане переменной толщины (около 12 мм) Максимальная стрелка погиби на виде сбоку в середине составляет 31 мм. Вес 2 кг.
Общий набор трехслойный; наружные слои имеют продольный набор, средний — поперечный. Толщина реек 4 мм, ширина 20—25 мм.
Изготовление водных лыж
Для постройки лыж применяются ясень кавказский или манчжурский крупнослойный 1-го сорта и красное дерево.
Склеивать набор лыж следует лаком Б-10 (смола ВИАМ-Б—100 весовых частей, ацетон — 14 частей, спирт этиловый — 8 частей, дибутилфталат — 5 частей, касторовое масло — 5 частей, керосиновый контакт — 13 частей).
Нужно проследить, чтобы влажность материала всего набора была одинаковой 12—14%. В рабочем помещении температура должна быть не ниже 16°С, влажность — не выше 60%.

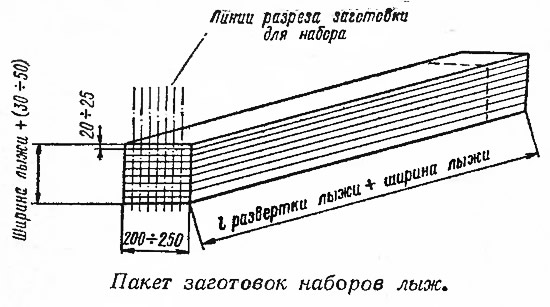

Из ясеневых досок шириной 200—250 мм и толщиной, равной ширине рейки набора — 20—25 мм выклейте пакет, равный длине развертки лыжи + ширина лыжи + припуск 20—30 мм. Высота пакета выбирается равной ширине лыжи + 30—50 мм.
Поверхность досок пакета должна быть чистой и гладкой, без трещин и задиров. Пятна грязи и масла удаляются ацетоном или бензином. Зазоры между поверхностями не должны превышать 0,15 мм. Строгать заготовки, во избежание коробления и загрязнения материала, рекомендуется за 2—3 часа до склейки.
Лак Б-10 кистью наносится на обе склеиваемые поверхности досок пакета Слой лака должен быть равномерным, а клеевой шов — иметь толщину около 0,1 мм. Ориентировочно на 1 м2 поверхности наносится 350 г лака.
После нанесения лака доски нужно оставить на 5 минут намазанными поверхностями вверх (открытая пропитка), после чего сложить для склейки и снова оставить на 15 минут (закрытая пропитка). Теперь можно приступать к запрессовке с помощью струбцин или резинового жгута. Давление при запрессовке должно составлять 3—4. кг/см2 в течение 9—10 часов при температуре 16°—20° С или 7—8 часов при 21°—25° С. Конец процесса отвердения характеризуется покраснением лака. После запрессовки склеенный пакет выдерживается в свободном состоянии в течение двух суток, по истечении которых он распускается (распиливается) на заготовки набора. Заготовки тоже должны иметь влажность в пределах 12—14%.
Обработанные заготовки продольного набора пропариваются в течение 5 минут, после чего их нужно согнуть по болвану, поверхность которого соответствует продольной погиби лыжи.
Подготовленные таким образом наборы намазываются лаком (с соблюдением ранее изложенных требований) и накладываются на болван. Пластины поперечного набора необходимо смазать лаком и по кромкам.,
Запрессовка лыжи производится со стороны задника с одновременным гнутьем по контуру болвана. Давление (3—4 кг) должно быть равномерным, что обеспечит одинаковую толщину клеевого слоя.
Выдерживать заготовку в запрессованном состоянии нужно на 3 часа дольше, чем пакет. Распрессовку следует производить постепенно, т. е. нельзя, например, отвертывать одни винты полностью, а другие даже не ослаблять. После распрессовки заготовку тоже надо выдержать двое суток, затем разметить в плане по шаблону, обрезать по контуру и обработать по размерам чертежа. Обработанная лыжа зачищается шкуркой и после нанесения декоративного узора покрывается лаком на клею ЭД-5 с пластификатором (смола ЭД-5 — 100 весовых частей, дибутилфталат — 10 частей, полиэтиленполиамин — 12 частей). Температура поверхности лыжи и лавка должна быть одинаковой. Лак наносится шпателем, лучше из жесткой 8—10-мм резины.
Для обеспечения водонепроницаемости покрытие после полировки рабочей поверхности должно иметь толщину не менее 0,5 мм.
