Известен Баадер и благодаря своим книгам. Одна из них — «Парусный спорт, техника паруса, парусные яхты» — издана на пяти языках (в Аргентине, Италии, ФРГ, Англии, Голландии) и признана классическим трудом по проектированию парусных яхт. Русский перевод другой книги «Моторные яхты и быстроходные катера» подготавливается сейчас к печати в издательстве «Судостроение». В этой книге в популярной форме, доступной читателям, не имеющим специального кораблестроительного образования и серьезной математической подготовки, рассказывается об основных проблемах, которые приходится решать конструктору современного быстроходного катера.
Ниже публикуется небольшой отрывок из этой книги, в котором приводится интересная, на наш взгляд, подборка теоретических корпусов. Данной главе в книге предшествует подробное рассмотрение процесса волнообразования, вводятся понятия о режимах движения судов, относительной скорости и составляющих сопротивления воды движению судна. Другие главы посвящены вопросам выбора двигателя, характеристикам различных типов движителей, обеспечению остойчивости и других мореходных качеств, борьбе с шумом и т, п.
Часто даже от судостроителей-профессионалов можно слышать, что существует определенная граница скорости, разделяющая области применения круглоскулых и остроскулых обводов. Такое грубое упрощение, однако, не соответствует действительности. С одной стороны, поведение остроскулого катера на малом ходу и при волнении не всегда удовлетворительно, с другой стороны, круглоскулый катер может развить весьма высокую скорость, не требуя значительного повышения мощности.
Больше того, можно даже утверждать, что выражения «круглоскулый» и «остроскулый» ни в коем случае не достаточны для полной характеристики обводов корпуса и его скоростных возможностей. На тихой воде круглоскулый катер с относительно плоским днищем может достичь больших скоростей, чем катер с V-образными шпангоутами (обводами типа глубокое V); при ходе на волнении поведение этих катеров также будет отличаться лишь немногим. Проектируемые же для океанских гонок корпуса с глубоким V часто выполняются вообще без явно выраженного излома скулы, поэтому их с неменьшим основанием можно назвать корпусами с «глубокими скругленными шпангоутами».
Последнее десятилетие характеризуется бурным развитием малого судостроения. Повышаются мощности двигателей при уменьшении веса установки. Применяются облегченные конструкции из алюминиевых сплавов или пластмасс, а возможность изготовления из стеклопластика корпуса любой сложной формы, невыполнимой в дереве или металле, окрыляет фантазию конструкторов — и все более расширяется многообразие существующих разновидностей обводов катеров. Имеются варианты, которые уже невозможно назвать ни круглоскулыми, ни остроскулыми, причем именно эти промежуточные формы обладают лучшими качествами при ходе на волнении, обеспечивают определенные выгоды при компоновке — внутренней планировке катера и высокую остойчивость, хотя скорость на тихой воде в большинстве случаев несколько снижается.
Информация об изображении
Рис. 1. Две основные формы обводов: круглоскулый корпус (слева) и остроскулый (справа)
На рис. 1 изображены теоретические корпуса с ярко выраженными круглоскулыми обводами и V-образными обводами, выполненными с особенно острым изломом скулы. Круглоскулый корпус может служить прямо-таки классическим образцом обводов для умеренной скорости, а корпус с острой скулой, появившийся в 1930 г., сохранялся до недавнего времени как пример обводов быстроходного катера для тихой воды.
Рис. 1. Две основные формы обводов: круглоскулый корпус (слева) и остроскулый (справа)
Отличия обоих типов обводов видны особенно наглядно.
Плоские V-образные шпангоуты с такими острыми скулами всегда считались неблагоприятными для хода на волнении и очень выгодными для тихой воды. Однажды один наш заказчик написал на верфь, что он намерен заказать быстроходный катер для морских прогулок, но категорически против применения на нем V-образных шпангоутов: он имеет достаточно печальный опыт эксплуатации катеров с такими обводами и никогда больше не хочет плавать на них в море. Столь резкое высказывание может быть оправдано лишь в том случае, если речь идет о катере с плоским днищем, действительно, не подходящим для морских условий, поскольку известны варианты остроскулых обводов, хорошо приспособленные для плавания на волнении.
Вкратце особенности и различия катеров с округлой формой шпангоутов и с острой скулой можно грубо характеризовать так:
Круглоскулый
- 1 — легкий ход (малое сопротивление воды движению катера);
- 2 — мореходность;
- 3 — повышенная прочность корпуса;
- 4 — движение без ударов и е плавной качкой на волнении;
- 5 — уменьшенная начальная остойчивость;
- 6 — возможность использования любого материала для постройки корпуса.
Остроскулый
- 1 — возможность достижения высоких скоростей;
- 2 — повышенная начальная остойчивость;
- 3 — увеличенный объем внутренних помещений в носовой части судна;
- 4 — несколько уменьшенная осадка;
- 5—возможность изготовления корпусов из листов металла или фанеры;
- 6 — необходимость усиления прочности корпуса на скуле.
Таким образом конструкторы получили прямо-таки идеальный случай для наблюдения за разницей в поведении двух пар катеров, имеющих разные обводы или разные двигатели.
Прежде всего нас интересовало сравнение скоростей. При одинаковых двигателях скорость круглоскулого и остроскулого катеров оказалась поразительно одинаковой (нам даже пришлось повторить испытания на мерной миле, чтобы быть уверенными в результатах!): с дизелями — немногим выше 20 км/час, с более мощными бензиновыми двигателями — точно 23,9 км/час. Оставалось «надеяться», по крайней мере, на разницу в поведении на волне, однако в результате применения хорошо отработанной V-образной формы шпангоутов с умеренно килеватым днищем и она оказалась практически незаметной.
Остроскулый катер, действительно, показал несколько повышенную начальную остойчивость и несколько большее брызгообразование, однако и то и другое проявлялось в столь незначительной степени, что не стоит включать эти свойства в перечень преимуществ и недостатков.
На практике подтверждено положение, установленное буксировочными испытаниями моделей катеров в бассейнах, что разница в ходовых качествах между сравниваемыми типами обводов при всех значениях относительной скорости R=v:√L ниже 11,5 является ничтожно малой (здесь v — скорость катера, км/час; L — длина по ватерлинии, м). Преимущества V-образных обводов сказываются лишь при более высоких скоростях, когда подобная форма корпуса способствует росту динамических подъемных сил, действующих на днище. При частичном глиссировании динамически поддерживаемая часть веса у остроскулого катера уже становится больше, чем у круглоскулого. Это преимущество становится ощутимым при значениях R=12 и проявляется тем больше, чем выше поднимается скорость.
Подчеркнем: если классические остроскулые обводы со сравнительно плоским днищем использовать на катерах, которые должны развивать высокую скорость на волнении, это преимущество неизбежно превращается в серьезный недостаток. Применение очертаний шпангоутов с большой заостренностью возле киля и почти горизонтальными участками днища у скулы (похожих на перевернутый лемех плуга) также приводит к появлению сильных ударов при ходе на волне. Даже при умеренном волнении приходится значительно снижать скорость для предотвращения повреждения корпуса (в носовой части таких катеров часто обнаруживались сломанные шпангоуты) н физической перегрузки экипажа.
Поиски новых форм V-образных обводов, которые гарантировали бы хорошее поведение судна на волнении, увенчались успехом, когда в 1958 г. появились разработанные американцем Р. Хантом обводы типа «глубокое V»1. С этого момента началось прямо-таки скачкообразное развитие, которое в значительной степени стимулировалось проведением соревнований моторных катеров в открытом море. Это прежде всего такие известные океанские гонки,как Майами — Нассау в США и Каус — Торки — Каус в Англии.
Применяемые при этом правила классификации давали (и дают) конструкторам большую свободу. В погоне за скоростью часто устанавливали двигатели, значительно более мощные, чем мог выдержать корпус даже при умеренном волнении. Катера, попадая на волну, совершали гигантские прыжки, ломались корпуса, выходили из строя силовые установки. Считалось удачей, если достигала финиша треть общего числа стартовавших катеров! Побеждали не потенциально наиболее быстроходные катера, а те, которые могли выдержать жестокий переход.
Чаще всего волнение во время гонок нельзя было назвать большим: для обычного морского перехода оно считалось бы легким, на любой мало-мальски мореходной моторной яхте плавание в те же часы и том же районе доставляло одно удовольствие. Комбинация же высокой скорости и волн, действующих как трамплин, динамически выстреливала гоночный катер в воздух, после чего он с силой ударялся о «жесткую» воду.
Чем более плоская форма у днища, тем сильнее Удар! Поэтому-то «глубокая» V-образная форма шпангоутов была с восторгом принята в первую очередь всеми гонщиками. Хотя на тихой воде эти катера были менее быстроходными, удары на волнении стали терпимыми, повысились шансы выдержать переход, можно было поддерживать более высокую скорость.
Чтобы уверенно отличать глубокое V от нормальных, классических остроскулых обводов, необходимо выбрать какую-то исходную величину. Если бы днищевые ветви шпангоутов всегда были прямолинейными, достаточно было бы измерять и сравнивать угол килеватости. Однако на самом деле встречаются, например, различные формы шпангоутов с закруглениями скул, поэтому рекомендуется следующее определение.
При измерении угла килеватости днища надо принимать ту касательную к обводу шпангоута, которая проходит через точку наибольшего ускорения масс воды. Это то место днища, которое при ударах испытывает наибольшее гидродинамическое давление (конечно, положение этой точки можно определить лишь приближенно).

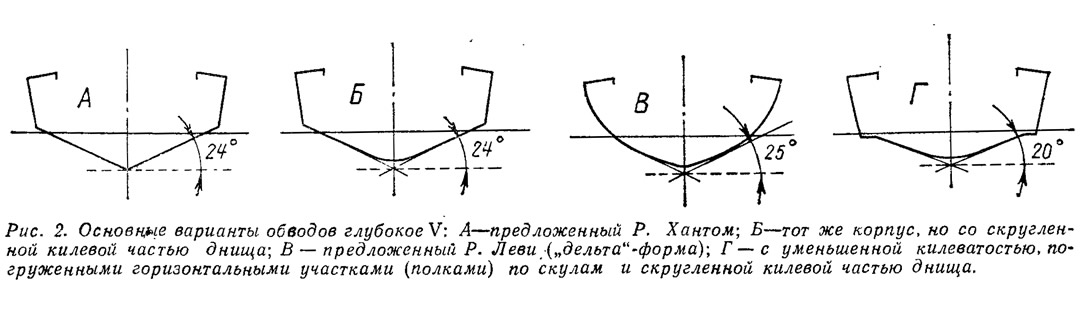

Несколько примеров поперечных сечений корпусов с обводами типа глубокое V представлены на рис. 2, причем указаны также и величины соответствующего угла килеватости днища. Обычно днище таких катеров в районе от миделя и до транца выполняется с неизменной килеватостью. С этой оговоркой можно установить следующее подразделение:
Угол килеватости днища
- менее 10° — плоскодонный корпус;
- от 10° до 14° -— корпус умеренной килеватости;
- от 15° до 19° — корпус, переходный к глубокому V;
- от 20° до 26° — глубокое V.
На большинстве катеров, предназначенных для участия в океанских гонках, угол килеватости составляет от 20° до 26°. А вот при проектировании обычных прогулочно-спортивных катеров от такого глубокого V отказываются из-за многих минусов, проявляющихся при практическом использовании судна (в частности, низкой начальной остойчивости). Несмотря на это нередко применяют термин глубокое V и к этой группе катеров, хотя килеватость днища на них не превышает 17°.
На стоянке у катера с глубокой V-образной формой шпангоутов кромки скул у транца находятся над водой, из-за чего и возникают трудности с обеспечением начальной остойчивости. Остойчивость нормализуется, как только катер начинает движение. Можно еще отметить, что при средней скорости такие катера образуют больше брызг, чем обычные, обладают большим сопротивлением движению, что требует повышения мощности двигателей. Этот недостаток компенсируется лишь мягкостью — «безударностью» хода на волнении, так что применять глубокое V для плавания на тихой воде совершенно невыгодно (особенно без продольных реданов).
Познакомимся теперь с характерными примерами обоих основных типов катеров — круглоскулых и с острой скулой, и их типичными комбинациями. Лучше всего это сделать, рассматривая поперечные сечения корпуса по теоретическим шпангоутам (т. е. проекции «корпус» теоретического чертежа).

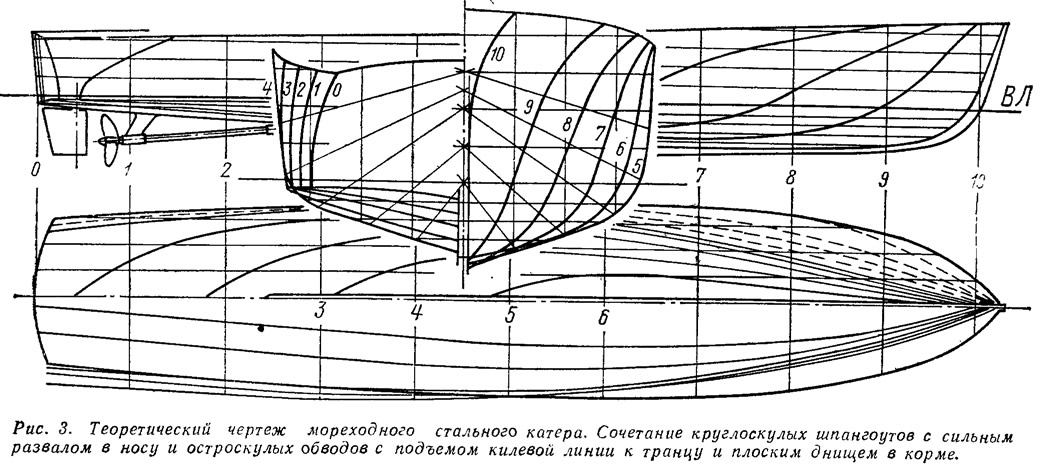

Комбинацией двух сравниваемых типов обводов является, в частности, стальной катер, все три проекции теоретического чертежа которого показаны на рис. 3. Круглоскулая форма носовой части переходит в плоское днище с острой скулой в корме. Такая форма особенно хороша для относительных скоростей, которые лишь ненамного превышают рекомендуемые для круглоскулых катеров, т, е. при R = 12÷16; она обладает важным положительным свойством противодействовать сильному изменению дифферента.
В исключительных случаях встречается также и «противоположный вариант», когда передняя половина корпуса делается остроскулой с постепенным переходом в закругленную форму к корме; правда, вряд ли может быть сформулирована обоснованная мотивировка такого решения.
Перейдем теперь к рассмотрению поперечных сечений ряда корпусов. Отметим: поперечные сечения приводятся здесь не потому, что им придается слишком большое значение. Вообще выбор поперечной профилировки при проектировании хорошего судна стоит, на наш взгляд, лишь на втором месте. Самым важным этапом является выбор наиболее подходящих размерений и пропорций — соотношений длины и ширины, веса, положения центра тяжести, формы ватерлиний подводной части, подбор оптимального двигателя и движителя. Исследование и выбор наиболее подходящих пропорций имеет первостепенное значение и осуществляется еще до выбора формы шпангоутов.

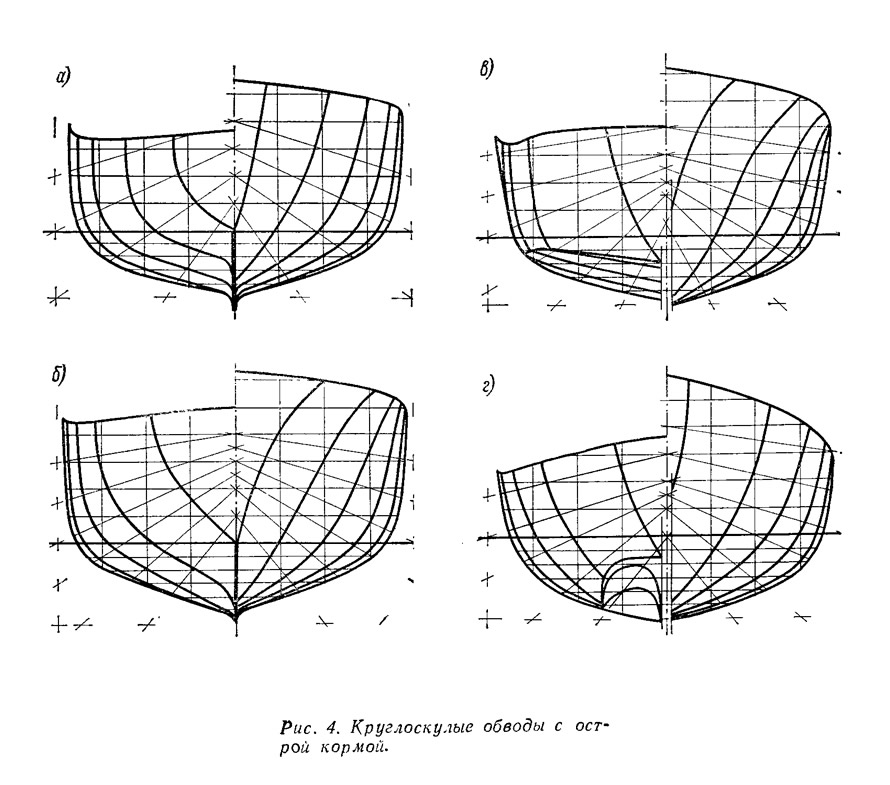

Четыре типа круглоскулых обводов с острой кормой (рис. 4).
а. — Исключительно удачные обводы катера с кормой типа каноэ. Лишь по носовой части видно, что чертеж разработан 50 лет назад! Обводы подводной части как таковые являются образцом и для сегодняшних конструкций, обеспечивая сочетание легкости на ходу и хорошей остойчивости.
б. — Уже по большому развалу шпангоутов в носовой части видно, что это один из современных проектов, хотя обводы и очень похожи на катер «а». Кормовая часть судна имеет более острые, более килеватые образования, чем у «а»; мидель-шпангоут образован с некоторым упором на остойчивость формы. Корпус рассчитан на относительную скорость не выше R=4,5.
в. — Носовая часть поразительно похожа на корпус «б», однако корма имеет совершенно другие обводы. Катер имеет острую корму, здесь ясно видны кромка опущенной в воду скулы и плоская часть днища, вследствие чего судно может быть использовано при более высоких скоростях, чем оба предыдущих. Благодаря появлению гидродинамической опорной поверхности в корме катер может, несмотря на острую корму, значительно превысить критическое значение R=4,5.
г. — Это корпус двухвинтового мореходного спасательного катера с острой кормой. Здесь сильный развал шпангоутов в носовой части неприменим. В корме видны тоннели, позволяющие полностью защитить винты.

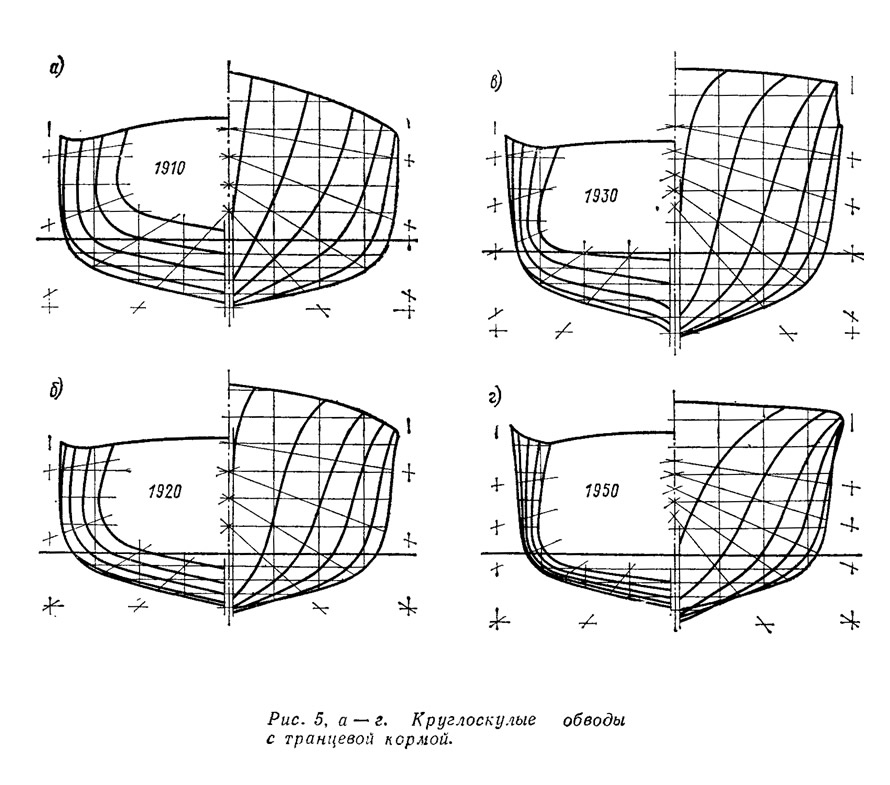

Развитие обводов круглоскулых катеров с транцевой кормой (рис. 5, а—г).
а. — Теоретический корпус моторной яхты 1910 г. постройки. Форму подводной части можно считать очень удачной. Небольшой транец, который не касается ватерлинии, показывает, что при очень небольшой мощности двигателя достигалась относительно хорошая скорость. Развал в носовой части судна в то время был еще неизвестен.
б. — Этот чертеж, также заимствованный из архива 1920 г., является классическим (надо учесть, что имевшаяся в распоряжении судостроителей мощность двигателя была не намного больше, чем в 1910 г.). Уже введен развал шпангоутов к палубе в носовой части. По погруженному в воду транцу видно, что кормовая часть днища была гораздо меньше приподнята, чем на «а».
в. — Поскольку в общем к 1930 г. мощности и скорости стали выше, транцы начали выполнять более широкими и плоскими. Большое количество туристских катеров строилось с полубаком; надводный борт стал выше. Погружение транца сохранилось еще незначительным.
г. — Эта форма корпуса, появившаяся в 1950 г., без особых изменений применяется и в настоящее время на туристских катерах со средней скоростью хода. Бросается в глаза значительный развал шпангоутов в носовой части (сравните полушироты по палубе с «а»). В кормовой части днище плоское и без большого подъема киля — расстояния между линиями шпангоутов заметно меньше. Широкий транец и большая остойчивость формы являются важными отличительными чертами этого проекта.
Современные формы круглоскулых катеров с транцевой кормой (рис. 5, д—з).
д. — Элегантные обводы быстроходного моторного катера с исключительно острой носовой частью. Корпус напоминает прежнюю форму двойного клина или четырехгранника, которая начиналась почти вертикальными шпангоутами в носовой части судна и заканчивалась очень широким и плоским транцем. Такие обводы конструкторы охотно применяют и в наши дни, в том числе на быстроходных моторных катерах для спортивной рыбной ловли в море.
е. — Современная форма корпуса быстроходного морского туристского катера. Шпангоуты в носовой части судна сильно развалены, что позволяет судить о наличии наклонного форштевня. Кормовая часть днища от мидель-шпангоута выполнена практически без подъема, в отличие от «д», и заканчивается глубоко погруженным широким транцем, надводная часть которого расширяется кверху. Этот тип корпуса характеризует очень большая остойчивость формы.
ж. — Легкий быстроходный моторный катер с очень острой носовой оконечностью, похожий на «д». Днище становится все более плоским к корме и заканчивается широким транцем, около которого образуется острая кромка скулы. Катер на большей части своей длины имеет элегантную круглоскулую форму, но заканчивается в корме шпангоутом со сломом на скуле.
з. — Необычная, но исключительно подходящая для быстрого хода на волне форма. Отчетливо прослеживается влияние опыта, полученного на океанских гонках катеров. Носовая часть судна поднимается из воды ложкообразно, все шпангоуты имеют здесь чисто выпуклые обводы без значительного развала. Днище от мидель-шпангоута до кормы вообще не имеет подъема и заканчивается широким глубоко погруженным транцем. И здесь придано большое значение увеличению остойчивости формы.

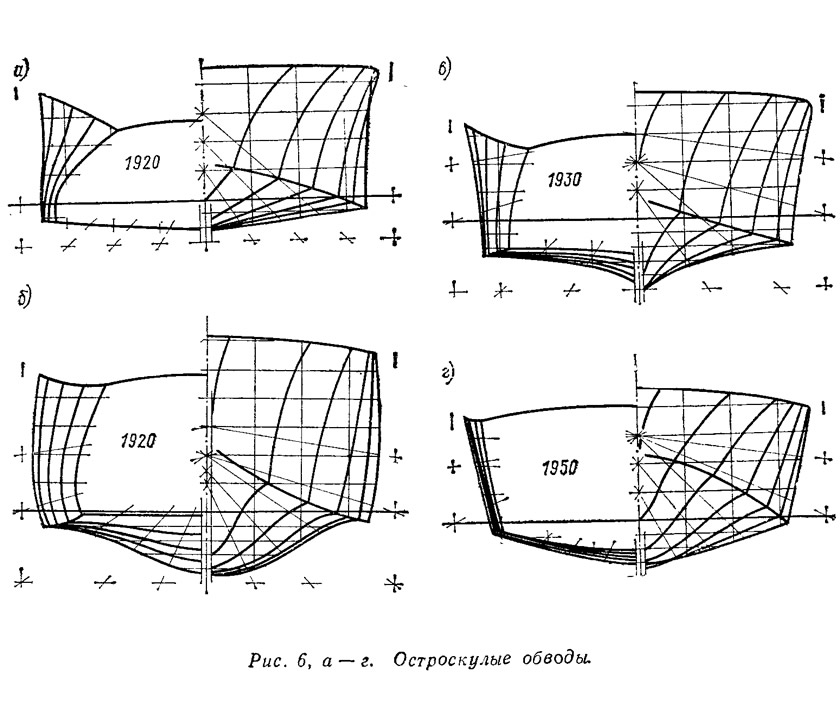

Развитие остроскулых обводов (рис. 6, а—г).
а. — Остроскулые корпуса появились приблизительно в 1910 г., а уже в 1920 г. появилось несколько их видоизменений. Показан корпус малого быстроходного спортивного катера, предназначенного для тихих озер. Днище выполнено исключительно плоским и заканчивается глубоко погруженным широким транцем. Достаточно даже легкого волнения, чтобы плавание на таком плоскодонном катере превратилось в неприятное приключение.
б. — Такую странную форму шпангоутов называли «волноуловителем». Должно быть, имелось в виду, что носовая волна подхватывается изогнутой вниз скулой носовой части и благодаря этому «поднимает» катер. Транец широкий и совершенно плоский, почти не погружен, хотя и опущен ниже ватерлинии.
в. — Эта V-образная форма шпангоутов, появившаяся незадолго до 1930 г., может считаться классической, так как удержалась в почти неизменном виде до настоящего времени. Можно лишь удивляться тому предпочтению, которое отдается ей так долго. Обводы, пригодные для плавания на тихой воде; на волнении корпуса получают неприятные резкие удары. Такая вогнутая форма шпангоутов днища в настоящее время уже не применяется даже для плавания на тихой воде.
г. — Выпуклые днищевые ветви шпангоутов на корпусе быстроходного катера впервые можно было видеть в 1950 г. Такая слишком полная форма шпангоутов на днище оказалась пригодной даже на волнении, так как при этом значительно смягчаются удары. Выпуклое закругление днищевых шпангоутов простирается до кормы и придает катеру отличные ходовые качества. Такая форма шпангоутов и в настоящее время еще считается удовлетворительной.

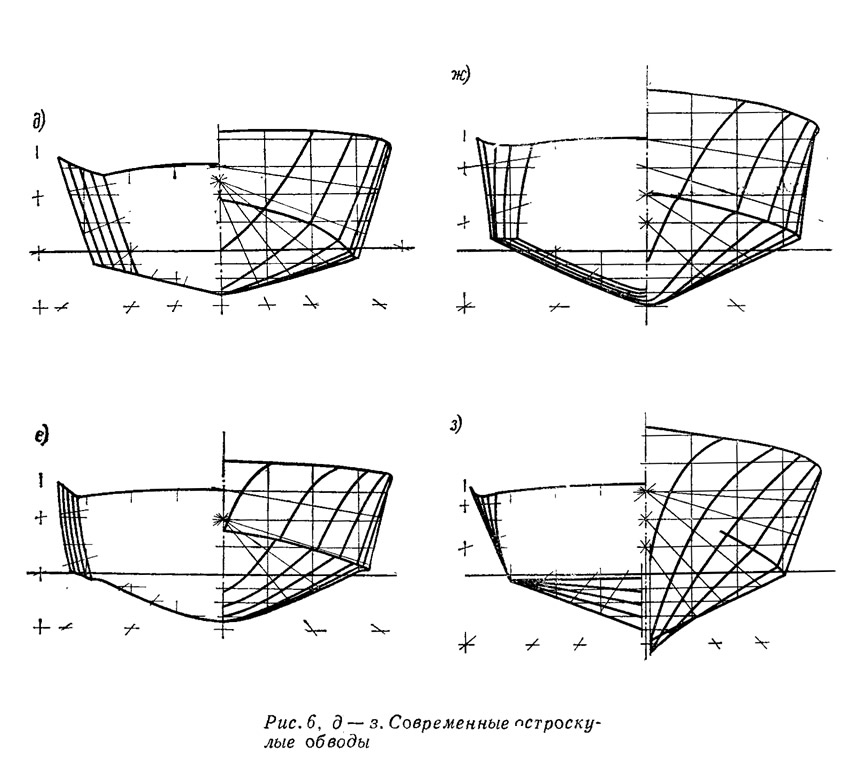

Современные виды остроскулых обводов (рис. 6, д—з).
д. — Изображенные здесь упрощенные обводы шпангоутов были разработаны в опытовом бассейне американского морского ведомства. Подобные корпуса пригодны для обшивки фанерой. Несмотря на сравнительно узкий глубокий транец, на испытаниях в бассейне модель показала наименьшее сопротивление и превзошла многочисленные другие варианты. Обращают на себя внимание выпуклые закругленные днищевые ветви шпангоутов в носовой части судна. Кормовая часть днища имеет угол килеватостн 12,5°.
е. — У этого часто используемого варианта закругление днищевых ветвей шпангоутов еще более усилено. Угол килеватости приближается к 20°, благодаря чему эта форма очень близко подходит к глубокому V. Кромка скулы для уменьшения брызгообразования выполнена в виде уступа по всей длине катера. Такая форма шпангоутов отлично подходит для плавания на волнении.
ж. — Корпус типа глубокое V — такой, каким он был разработан Раймондом Хантом. Значительная килеватость, составляющая 25°, несколько уменьшена — «смягчена» — закруглением у киля. Как уже отмечалось, катера с обводами такого типа на стоянке имеют небольшую начальную остойчивость; их валкость ощущается экипажем и пассажирами как недостаток, который, правда, на ходу «сам по себе» устраняется. Обводы целесообразны для мореходных катеров.
з. — Уже упомянутая форма двойного клина или четырехгранника может выполняться также и с V-образными шпангоутами. Характерен прогрессирующий изгиб поверхности днища: шпангоуты в носовой части почти вертикальны, а у кормы становятся горизонтальными днищевые ветви. Катер отличается мягким ходом на волнении. Эта форма появилась еще в начальный период развития быстроходных моторных катеров; ее можно считать не подвластной времени.
Примечания
1. Справедливости ради следует заметить, что первый глиссирующий катер с обводами глубокое V с килеватостью днища в 28° был испытан еще в 1912 г.
