Если парус слишком плоский или, наоборот, излишне полный, то чаще всего для его исправления приходится распарывать по швам профилированные полотнища и обрезать их по криволинейным кромкам. Затем требуется сшить распоротые швы и внести коррективы в величину и конфигурацию серпа по передней шкаторине. При этом может потребоваться некоторое добавление материала (замена одного профилированного полотнища более широким) для того, чтобы компенсировать сокращение линейных размеров паруса по высоте Нередко требуется исправить профиль паруса только в одной его части, например, сделать более плоским вверху. В этом случае исправляют профилированные полотнища и серп только в данной области, не затрагивая остальной площади паруса.
Особое внимание необходимо обратить на тот случай, когда местный дефект грота обусловлен несоответствием характеристик изгиба мачты и серпа по передней шкаторине. Для решения этой проблемы необходимо выяснить, что более целесообразно — заменить мачту или перешить парус
Иногда в процессе эксплуатации максимальная глубина профиля перемещается в сторону задней шкаторины, при этом парус теряет эффективность. Такой дефект можно исправить, распоров швы профилированных полотнищ в задней половине паруса и уменьшив кривизну кромок полотнищ в этой области.
Аналогично поступают с парусом, имеющим излишнюю полноту близ передней шкаторины.
Слабая задняя шкаторина
Одним из наиболее распространенных дефектов грота является слабая задняя шкаторина, что проявляется в ее вибрации при сильном ветре и отваливании кромки паруса под ветер в экстремальных условиях. Причинами этих явлений могут явиться: неправильная технология шитья паруса — ткань близ задней шкаторины недостаточно натянута; площади паруса и ветровым нагрузкам не соответствует прочность ткани; излишне большой серп, периодическое приложение к задней шкаторине значительных усилий при спуске паруса; слишком жесткий булинь или жесткая ткань у задней шкаторины.

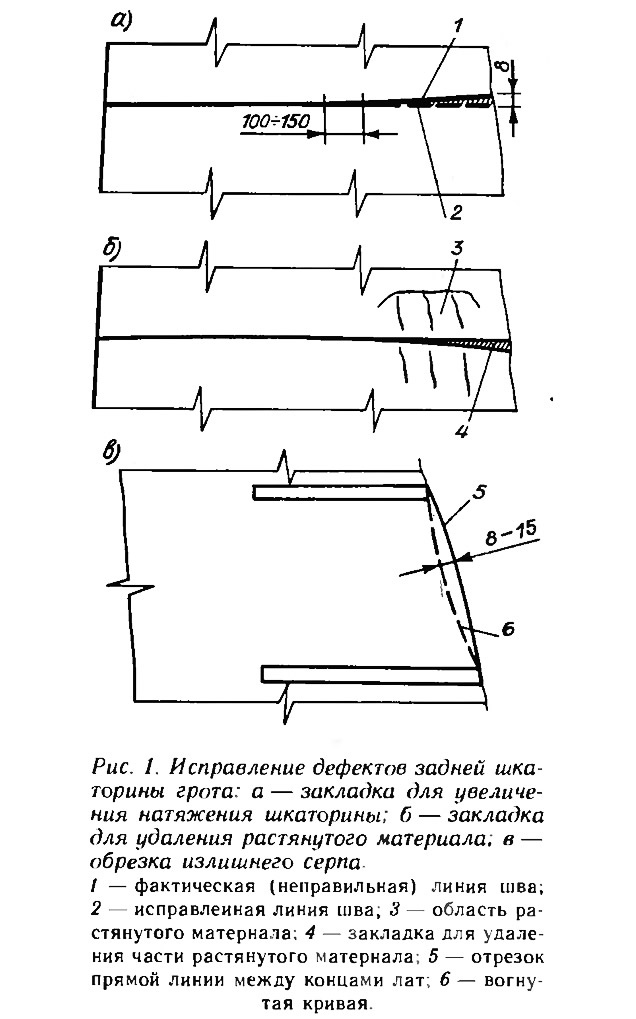

Описываемый дефект исправляют при помощи закладок. Их длина должна на 100—150 мм перекрывать ширину дефектного участка шкаторины, а величина «в» составлять 1—5 мм (рис. 1, а). Эту работу рекомендуется выполнять в несколько приемов, чтобы не получить излишне «закрытую» заднюю шкаторину за счет закладок чрезмерной величины.
За счет использования клиновидных вырезов-закладок можно удалить излишний, деформированный растяжением, материал близ задней шкаторины (рис. 1,6).
Информация об изображении

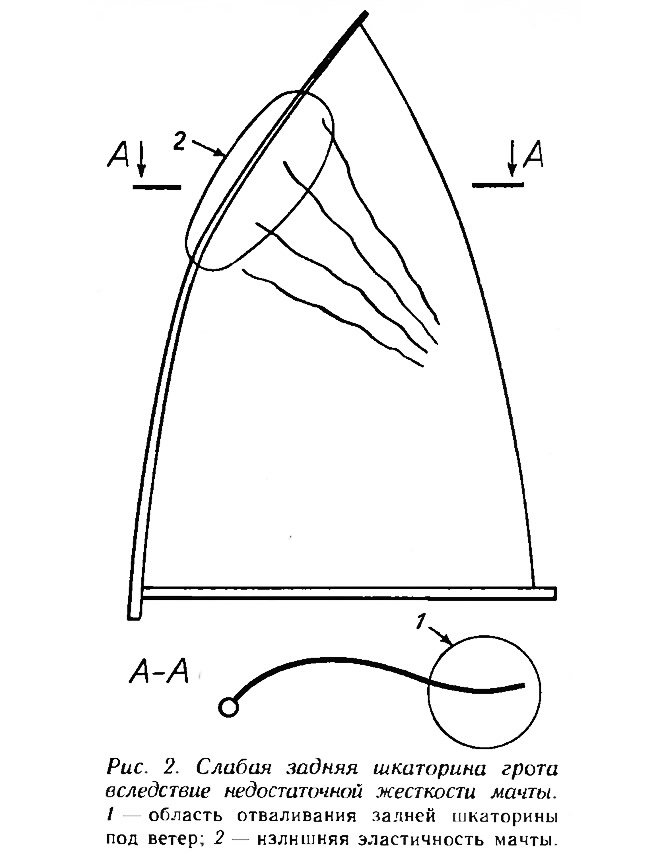

Рис. 2. Слабая задняя шкаторина грота вследствие недостаточной жесткости мачты
Серп, очерченный плавной линией шкаторины, можно заменить ломаной прямой — в виде отрезков, соединяющих концы лат. Эти линии рекомендуется выполнить слегка вогнутыми — со стрелкой 8—15 мм. В случае чрезмерного серпа его ширину можно уменьшить до 0,25—0,35 длины лат в соответствующем месте (рис. 1, в). Меньшие значения цифр относятся к парусам, сшитым из более мягкого материала, большие — к более жестким парусам.
Рис. 2. Слабая задняя шкаторина грота вследствие недостаточной жесткости мачты
Иногда причиной отваливания шкаторины под ветер является малая жесткость мачты в продольном направлении (рис. 2). В данном случае нужно попытаться исправить работу грота путем замены мачты или же соответствующим натяжением стоячего такелажа.
Стаксели шьют с вогнутой задней шкаториной, что позволяет обеспечить эффективную работу этой части паруса. Если требуется повысить жесткость задней шкаторины, можно увеличить ее вогнутость, но не более чем на 2% от длины шкаторины. Максимальная стрелка вогнутости располагается ближе к фаловому углу (особенно для парусов, рассчитанных на сильный ветер).
Чрезмерно натянутая задняя шкаторина
Чрезмерно натянутая задняя шкаторина грота вызывает преждевременный отрыв потока воздуха от паруса, при этом уменьшается развиваемая им аэродинамическая сила. Основными причинами этого дефекта являются: усиление задней шкаторины при шитье паруса под предварительным натяжением или использование для нее материала с другими характеристиками растяжения по сравнению с основным материалом (рис. 3, а): ошибки в профилировании полотнищ у задней шкаторины в виде более резкого изменения профиля (рис. 3, б); чрезмерно большие размеры накладок при оформлении задней шкаторины паруса (рис. 3, в); чрезмерная полнота паруса (рис. 3, г).
В первом случае для устранения дефекта необходимо распороть усиление в дефектной области, устранить предварительное натяжение материала и согласовать характеристики растяжения усиливающего материала с соответствующими характеристиками основного материала паруса. Обычно это достигается при расположении основы материала усиления под несколько другим углом, чем основная ткань паруса, по отношению к действующим усилиям.
Во втором и третьем случаях профиль полотнищ вблизи задней шкаторины необходимо изменить, уменьшив кривизну сшиваемых кромок или величину закладок в этой же области. Для этого необходимо распороть швы профилированных полотнищ и после исправления профиля вновь застрочить.
Если парус имеет чрезмерную полноту для данных погодных условий, то неизбежно его перекраивание или замена более плоским.
Излишне натянутая задняя шкаторина стакселя оказывает большее отрицательное воздействие, чем тугая задняя шкаторина грота. Кроме того, что стаксель плохо работает, он направляет поток воздуха на подветренную поверхность грота, ухудшая его профиль и тягу. У стакселя причины излишнего натяжения задней шкаторины те же, что у грота, поэтому приемы их устранения аналогичны. Рекомендуется также увеличение вогнутости задней шкаторины стакселя, но не более чем на 2% от длины шкаторины.
Дефекты передней шкаторины

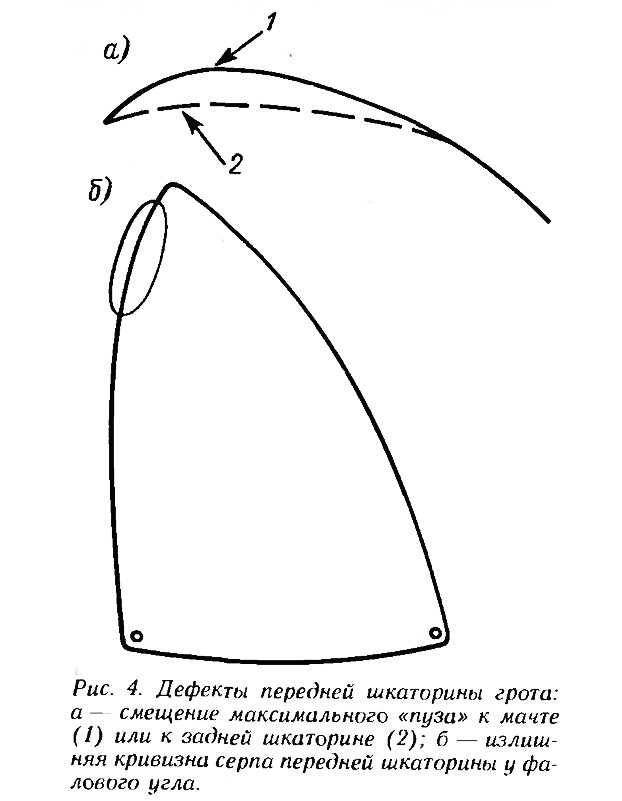

К дефектам грота и стакселя можно отнести неправильный профиль в первой трети паруса смещение максимума пуза к мачте или к задней шкаторине (рис 4, а): неправильно выбранная конфигурация серпа (выпуклость или вогнутость) в верхней четверти передней шкаторины (рис. 4, б).
Для устранения первого дефекта полотнища, начиная с передней шкаторины, необходимо распороть на длину, примерно равную 1/3 хорды паруса в данном сечении, затем кромки полотнищ исправить так же, как при устранении дефектов профиля паруса.
Во втором случае при излишней кривизне положительного или отрицательного серпа в верхней части задняя шкаторина может стать «закрытой», парус будет меньше скручиваться по высоте. При недостаточной кривизне серпа скручивание увеличивается, задняя шкаторина становится «открытой». В соответствии с характером дефекта необходимо откорректировать конфигурацию серпа по передней шкаторине (иногда требуется изменить профиль шкаторины по всей высоте паруса).
Дефекты нижней шкаторины
Наиболее частыми дефектами нижней шкаторины грота являются неправильный профиль задней трети паруса (при большой кривизне здесь образуется «закрытая» задняя шкаторина, а при малой — слишком открытая) или неправильный профиль всей нижней шкаторины, что вызывает деформацию профиля паруса при его переходе от гика к основной части.
В первом случае исправлению подлежит примерно 25% задней части профиля нижней шкаторины, во втором — необходимо откорректировать очертание нижней шкаторины по всей ее длине.
Нижняя шкаторина стакселя может быть и слишком слабой, и слишком натянутой; иметь и чрезмерно большой, и чрезмерно малый серп.
Первые два дефекта исправляют, делая новые закладки при слишком слабой или освобождая имеющиеся закладки в этой области при чрезмерно тугой шкаторине. Суммарная ширина закладок не должна превышать 5 % длины шкаторины, а концы закладок не должны пересекать линию, соединяющую шкотовый и галсовый углы паруса.
Серп нижней шкаторины стакселя целесообразно уменьшить лишь в случае, если он действительно мешает.
Дефекты углов парусов
Дефекты углов парусов выражаются преимущественно в виде морщин, исходящих из рассматриваемого угла паруса.

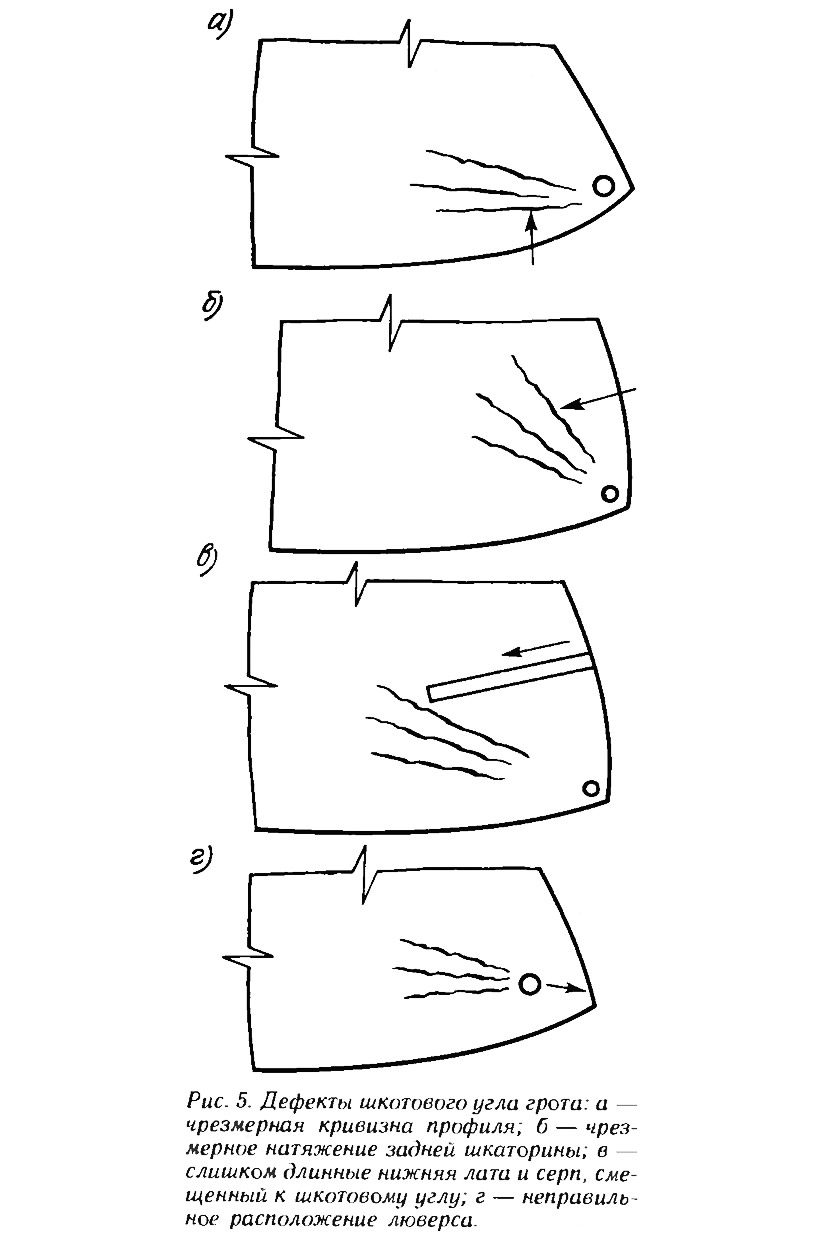

Близ шкотового угла грота морщины могут появляться из-за:
- чрезмерной кривизны профиля нижней шкаторины близ шкотового угла (рис. 5, а);
- чрезмерного натяжения задней шкаторины, особенно если она имеет небольшую выпуклость близ шкотового угла (рис. 5, б);
- слишком длинной нижней латы и максимума серпа задней шкаторины, смещенного к шкотовому углу (рис. 5, в);
- неправильного расположения люверса (рис. 5, г).
Морщины, вызванные чрезмерной кривизной профиля нижней шкаторины близ шкотового угла, можно устранить, уменьшив кривизну профиля. При излишне натянутой задней шкаторине отдают закладки (уменьшают их величину) близ задней шкаторины или заново профилируют полотнища в этой же области. Устраняя излишек серпа, рекомендуется одновременно уменьшить длину нижней латы.

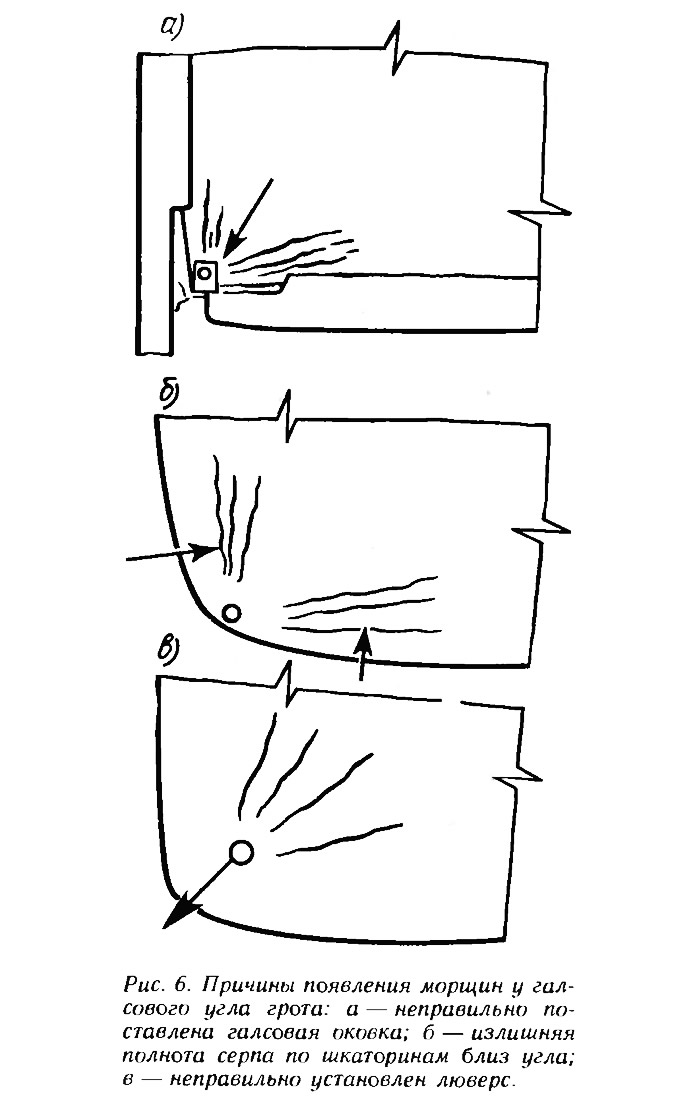

Морщины у галсового угла грота могут быть вызваны неправильно установленной оковкой на гике (рис. 6, а), чрезмерной кривизной передней и нижней шкаторин близ угла (рис. 6, б), неправильно поставленным люверсом (рис. 6, в).
В первом случае оковку необходимо так переставить, чтобы при креплении в ней галсового угла паруса не создались чрезмерные усилия, напрягающие ткань паруса. В остальных случаях нужно изменить кривизну профиля передней и нижней шкаторин у галсового угла или переставить люверс.

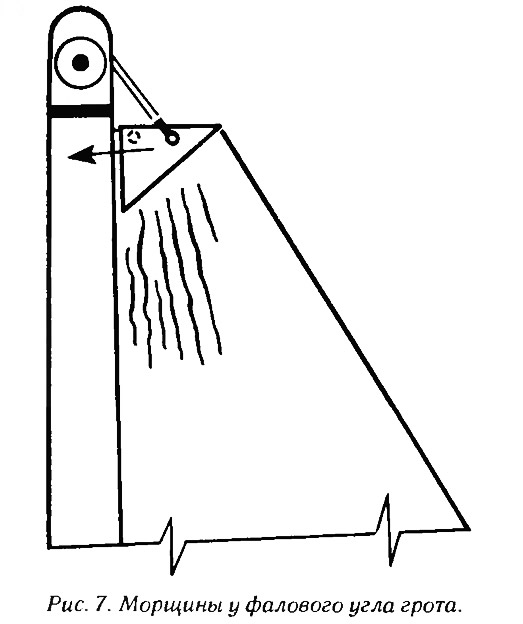

Морщины у фалового угла грота в большинстве случаев появляются из-за неправильного крепления фаловой дощечки к парусу или неправильного направления тяги грота-фала (рис. 7). В первом случае необходимо отсоединить фаловую дощечку и закрепить ее на расправленном парусе, во втором — сместить точку крепления фала на дощечке ближе к мачте.

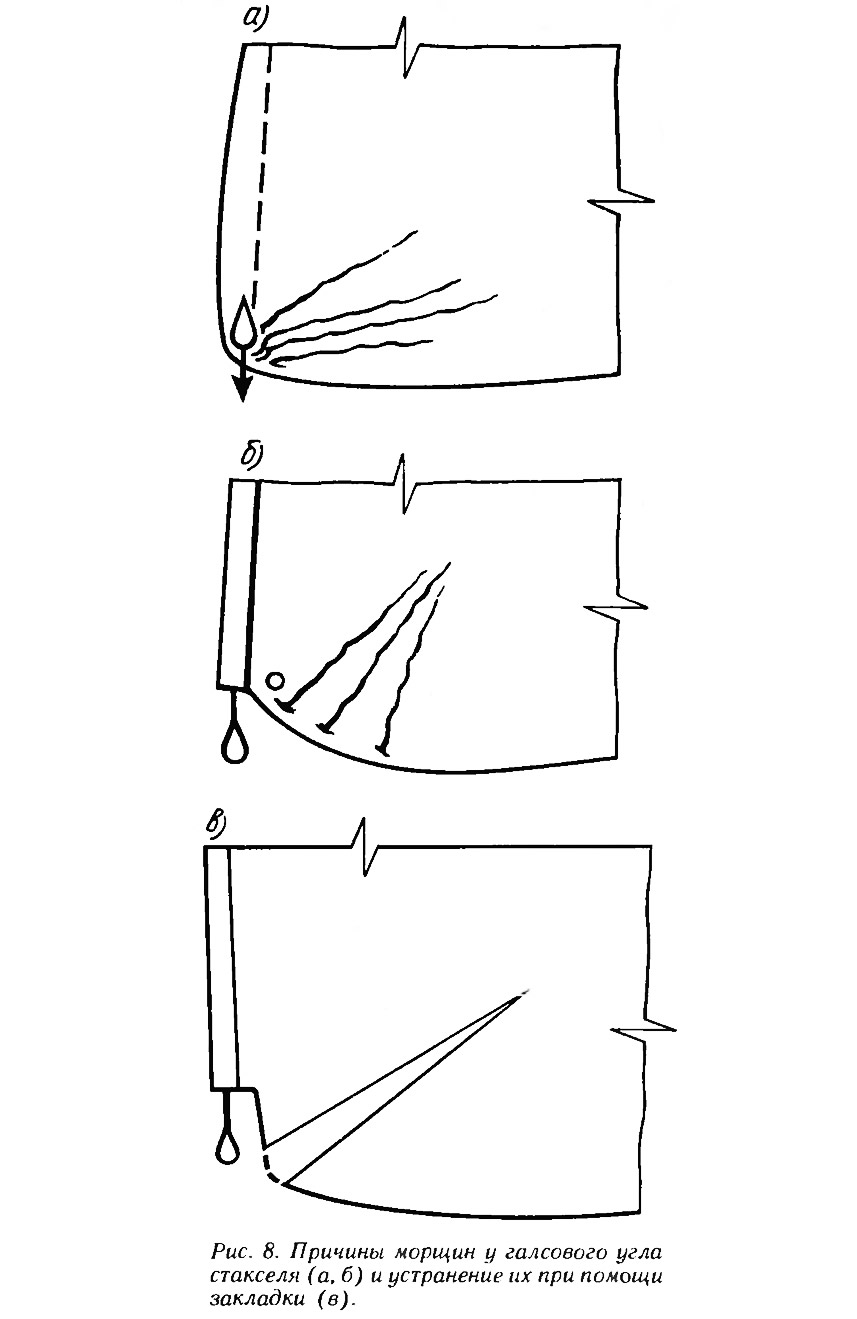

Морщины у галсового угла стакселя возникают в случае, когда коуш галсового угла плохо вшит в материал паруса (рис. 8, а, б) или нижняя шкаторина стакселя имеет большую кривизну у этого угла. Неправильно поставленный коуш необходимо переделать, а морщины, вызванные большой кривизной нижней шкаторины, устранить перепрофилированием и применением технологической закладки в галсовом углу (рис. 8, в).
На лавировке при сильных ветрах морщины нередко возникают у шкотового угла стакселя. Это вызвано неравномерной передачей усилий от шкота к парусу. Для устранения этих морщин в шкотовом углу рекомендуется поставить усиление — боут максимальных размеров и из толстой ткани. Ткань в боуте следует так ориентировать, чтобы нити основы совпали с направлением действующих усилий.
Устранение морщин в углах парусов весьма трудоемкая работа, поэтому выполнять ее имеет смысл в том случае, если вы уверены, что морщины ухудшают аэродинамическую эффективность паруса
Дефекты шитья парусов
Перемещение полотнищ вдоль и поперек в процессе их сшивки вызывает искажение профиля паруса, появление морщин, наличие участков с излишне натянутым и слишком слабым материалом. Максимальная стрелка профилей на полотнищах колеблется от нескольких миллиметров до полутора десятка миллиметров. Можно представить, какую относительную погрешность дают 2—3-миллиметровые смещения полотнища при пошиве! Для устранения таких неисправностей необходимо распороть дефектный участок шва и по 200—250 мм в обе стороны от дефекта, затем нанести правильный профиль контура полотнища и аккуратно сшить распоротый участок. Полотнища рекомендуется зафиксировать липкой лентой.
Шитье неправильно отрегулированной машинкой вызывает появление морщин вдоль строчки. Такой дефект встречается чаще у спинакеров и устраняется, как в предыдущем случае.
Если ликтрос находится под напряжением относительно основного материала при начальной ликовке или сократился в процессе эксплуатации, появляются морщины вдоль передней или нижней шкаторины. Для их устранения необходимо отпороть ликтрос от паруса, затем пришить, предварительно закрепив его в нескольких точках по длине шкаторины.
Причиной морщин может оказаться люверс, поставленный слишком далеко от ликтроса. Его следует поставить на новое место, заделав прежнее отверстие в парусе.
Дефекты спинакера

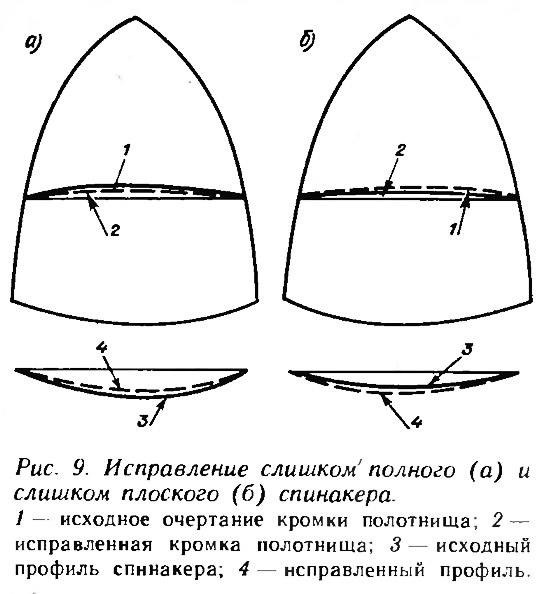

В отличие от основных парусов, полнота спинакера образуется только при помощи профилирования полотнищ. Поэтому увеличить или уменьшить полноту профиля спинакера можно лишь за счет соответствующего изменения формы кромок отдельных полотнищ (рис. 9, а, б). Аналогичный способ применяют для корректировки полноты верхней или нижней частей спинакера.
Как и в случае основных парусов, у спинакера могут быть искажения профиля близ шкаторин и в дополнение к этому искажения средней части профиля. Эти дефекты устраняются также изменением профилей полотнищ в соответствующих областях.
Морщины у шкотового и брасового углов спинакера возникают главным образом из-за неравномерной передачи усилий от снастей бегучего такелажа к парусу и большой кривизны шкаторин близ этих углов.

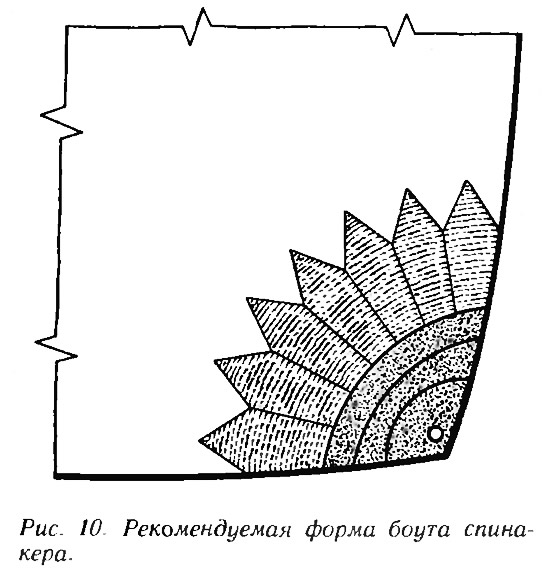

Устранение этих дефектов начинают с постановки усилений — боутов в углах паруса. Их размеры следует делать максимально раз решенными правилами постройки яхт данного класса и применять максимально разрешенное число слоев ткани. Для улучшения распределения усилий от шкотов на парусе целесообразно выполнить боуты, как показано на рис. 10. При необходимости можно корректировать профили шкаторин близ углов.
