Новое поколение спасательных шлюпок

Мореплавание было и остается одним из видов деятельности, связанных с риском для человеческой жизни. Статистические отчеты международных морских страховых обществ и спасательных служб наглядно свидетельствуют о том, что число гибнущих морских транспортных судов сохраняется на довольно высоком уровне. Ежегодно около 1,5% общей численности судов мирового флота оказывается вовлеченным в катастрофы. И это несмотря на постоянно совершенствующуюся конструкцию судов, повышение надежности их двигателей, оснащение флота самыми совершенными средствами судовождения и обеспечение находящихся в океане судов постоянной факсимильной метеоинформацией.

По данным английского страхового общества Ллойда, 1978 год был рекордным по аварийности за всю историю мореплавания: тогда погибло 473 судна (общей валовой вместимостью 1 711 000 регистровых тонн) и на них около 2000 человек. Основными причинами гибели судов стали тяжелые погодные условия в море (169 аварий) и просчеты в навигации — посадка на мели, подводные скалы и т. п. (144 судна). Большое число жертв частично можно объяснить несовершенством спасательных средств, которыми обладали экипажи потерпевших аварии судов. Даже если спасавшимся удавалось оказаться в шлюпках, многие из них не дождались помощи — погибли от переохлаждения, голода или жажды.

История мореплавания показывает, что судостроители вынуждены были серьезно заниматься интенсивными разработками судовых спасательных средств лишь после гибели судов, отличающихся особенно большим числом жертв. Начало было положено принятием ряда конструктивных требований к спасательным шлюпкам, разработанных на Международной конференции по охране человеческой жизни на море 1914 г., состоявшейся после гибели с Титаника». В результате опыта двух мировых войн, когда погибло огромное число транспортных судов и моряков, появились надувные спасательные плоты. С развитием перевозок нефтепродуктов и участившимися случаями аварий с танкерами, которые часто сопровождаются пожарами разлитой в море нефти, были разработаны специальные конструкции огнезащитных спасательных шлюпок и т. д.


Сейчас на шлюпбалках современных морских судов практически уже не найти спасательных шлюпок первого поколения — с деревянным корпусом, воздушными ящиками из тонкого металла, шлюпок, в которых спасавшиеся были открыты тропическому солнцу и ливням, пронизывающим до костей северным ветрам. В 50—70-е годы они были заменены на шлюпки, изготовленные из легких некорродирующих алюминиевых сплавов или стеклопластика, снабженные ручным механическим приводом на гребной винт или дизельным двигателем и складывающимся тентом из водонепроницаемой ткани, обеспечивающим элементарную защиту людей от внешней среды. Запас аварийной плавучести стал размещаться в отсеках, составляющих часть конструкции корпуса; на пластмассовых шлюпках для этой цели использовался пенопласт. В эти годы конструкторы морских шлюпок работали над повышением их остойчивости, непотопляемости и надежности в различных условиях плавания — от Арктики до тропиков, обеспечением возможности их применения в полузатопленном положении, улучшении пусковых качеств двигателей в экстремальных условиях.

И все же конструкция шлюпок 70-х годов не всегда обеспечивала выживаемость доверившим им свои жизни людям. Тенты из ткани не могли создать достаточной термической защиты от внешней среды, нередко они повреждались волнами и штормовыми ветрами. Были случаи опрокидывания шлюпок волной, когда люди оказывались в холодной воде. И хотя шлюпки снабжались приспособлениями для спрямления их в нормальное положение, сделать это обессилившим людям в большинстве случаев не удавалось. Не случайно поэтому наши судостроители уже в те годы начали работу над созданием шлюпок закрытого типа.— с жесткой надстройкой и способных возвращаться в нормальное положение, будучи опрокинутыми, самостоятельно без помощи людей.

Две такие шлюпки «ЗСА22» и «АТЗО» были снабжены балластными цистернами, располагающимися в днищевой части корпуса и заполняющимися водой самотеком при спуске шлюпок на воду. В опрокинутом вверх килем положении водяной балласт оказывался в самом верху, шлюпка становилась неостойчивой и при легком воздействии волны быстро возвращалась в нормальное положение. Однако из-за постоянного присутствия водяного балласта в цистерне водоизмещение шлюпок получилось значительным, что потребовало повышения мощности дизеля для того, чтобы достигнуть регламентируемой правилами минимальной скорости 6 уз. А это оборачивалось дополнительным весом двигателя, увеличением занимаемого им объема. Требовалось продолжить поиск более эффективного способа самовосстановления.

В начале 70-х годов Морская межправительственная организация (ИМО) обратилась к правительствам стран — членов ИМО с настоятельным призывом активизировать деятельность научных и производственных организаций в решении проблемы обеспечения безопасности мореплавания. Подкомитет ИМО по спасательным средствам пересмотрел содержание главы III «Спасательные средства» Международной конвенции по охране человеческой жизни на море 1974 г. (СОЛАС-74). Работа, в которой участвовали и специалисты Советского Союза, была завершена в 1983 г. и новые требования, предъявляемые к спасательным средствам, вступят в силу с 1 июля 1986 г. С этого времени все сходящие со стапелей морские транспортные суда должны будут снабжаться спасательными шлюпками уже следующего, нового поколения, а к 1991 г. старые шлюпки должны быть заменены и на судах, построенных ранее.


СОЛАС-74 предусматривает создание спасательных шлюпок с максимальным возможным на уровне развития современной техники удовлетворением требований, обеспечивающих их эффективность для спасения оказавшихся в беде моряков. Кратко суть этих требований заключается в следующем.

В случае опрокидывания вверх килем шлюпка должна самостоятельно возвратиться в нормальное положение. У экипажа не должны возникать затруднения при разобщении шлюпки от судового спасательного устройства, когда она висит на гаках над водой или же после спуска буксируется со скоростью 5 уз. Конструкция шлюпки должна обеспечивать прием в нее пострадавших на носилках, подъем обессилевших людей из воды, безопасное перемещение людей снаружи шлюпки и снятие их с борта при помощи вертолетов. Шлюпка должна развивать скорость не менее 6 уз, когда она полностью нагружена людьми и снабжением и идет при всех работающих вспомогательных механизмах с приводом от главного двигателя. Двигатель должен обладать способностью запускаться, когда шлюпка находится еще на шлюпбалках, и работать в течение не менее 5 мин до касания ею воды. В случае поступления воды в шлюпку двигатель должен работать, пока вода не достигнет уровня коленчатого вала. Гребной винт должен иметь надежную защиту от повреждения плавающими обломками; должна исключаться возможность ранения людей, плавающих вблизи винта.

Эти и многие другие требования СОЛАС-74 не являются надуманными, они вытекают из обобщения многолетнего опыта использования спасательных средств и возможностей современной техники.

С начала 1980-х годов в нашей стране развернулись работы по созданию нового поколения спасательных шлюпок, удовлетворяющих требованиям СОЛАС-74 и предназначенных для замены серийно выпускавшихся алюминиевых и пластмассовых шлюпок, поступавших на снабжение судов в предыдущие 15—20 лет. Это потребовало при проектировании сохранить в допускаемых (довольно узких) пределах главные размерения, вместимость, массу шлюпок порожнем, расстояния между гаками подъемного устройства в соответствии с данными заменяемых шлюпок с тем, чтобы не пришлось заниматься модернизацией судов, уже находящихся в эксплуатации. От применения ручных приводов на гребной винт было решено отказаться как малоэффективных при спасании людей.


За сравнительно короткое время были спроектированы и построены опытные образцы шлюпок нескольких типоразмеров, проведены их обширные межведомственные испытания и подготовлена техническая документация для серийного выпуска.

Первым прошел испытания опытный образец спасательной огнезащищенной шлюпки проекта «00305» для танкеров. Согласно требованиям СОЛАС-74, конструкция подобной шлюпки должна обеспечивать защиту людей, находящихся внутри нее, от дыма и огня при прохождении зоны горящих нефепродуктов в течение не менее 8 мин. Корпус шлюпки был изготовлен из алюминиевомагниевого сплава.

Шлюпка может спускаться с борта аварийного судна прямо в горящие на воде нефтепродукты. Ее днище, борта, запалубленная часть, стенки закрытия и рубку защищает от пламени специальная мастика, которая выдерживает высокие температуры в течение 2 мин Чтобы в шлюпку не проникал дым, в ней создается избыточное давление на 15—20 мб выше наружного атмосферного. Делается это с помощью системы сжатого воздуха, подаваемого из баллонов, емкость которых обеспечивает работу двигателя и дыхание находящихся в шлюпке людей в течение не менее 10 мин.

Как только шлюпка оказывается спущенной на воду, начинает действовать система водяной защиты. Забортная вода поступает через кингстон, расположенный в днищевой части шлюпки, и подается центробежным насосом, приводимым в действие от главного двигателя через мультипликатор (повышающий частоту вращения коленвала двигателя до требуемых характеристикой насоса оборотов) в бортовые и палубные трубопроводы. Через установленные на трубопроводах распылители вода орошает поверхности шлюпки, создается непрерывная водяная пленка, которая защищает алюминиевый корпус от непосредственного контакта с пламенем.

Во время испытаний шлюпка проходила через зону горящих нефтепродуктов с температурой 1000—1100 °С; при этом температура внутри шлюпки не превышала 47 °С, а содержание в воздухе окиси углерода и углекислого газа не превышало допустимых норм.

Шлюпка была принята в 1982 г. межведомственной комиссией и стала первой отечественной шлюпкой, отвечающей требованиям СОЛАС-74. Создатели ее были отмечены в 1983 г. медалями ВДНХ.

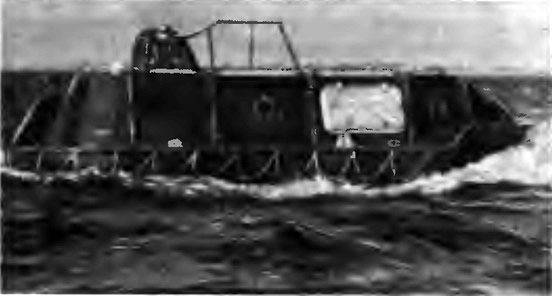

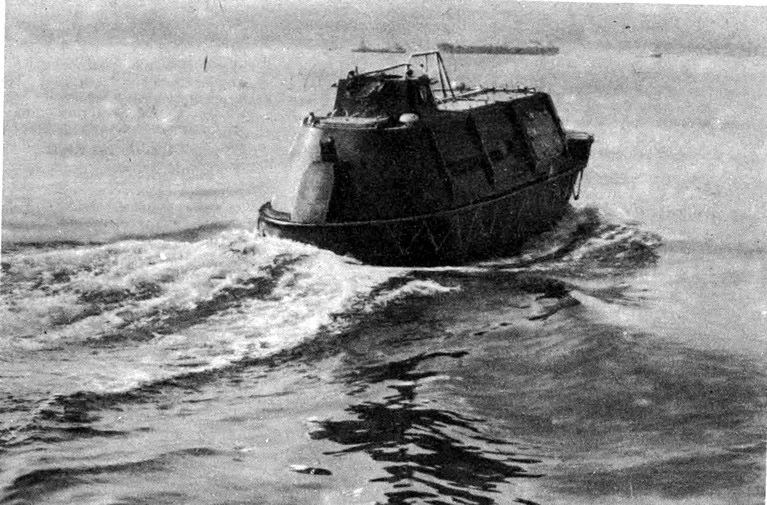

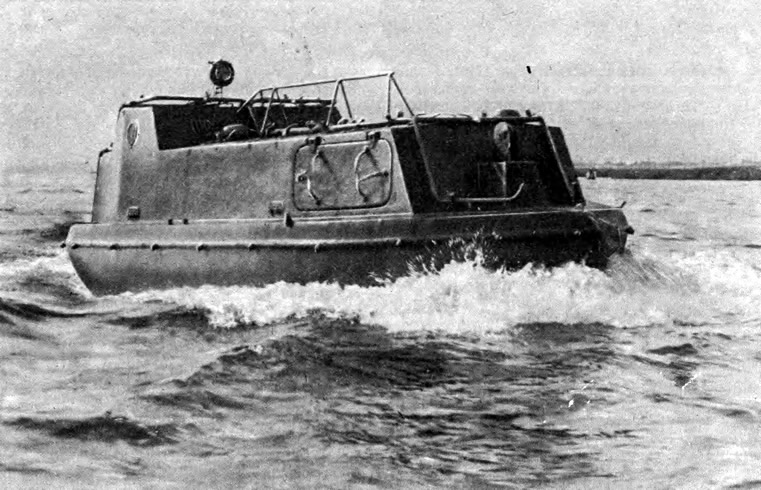

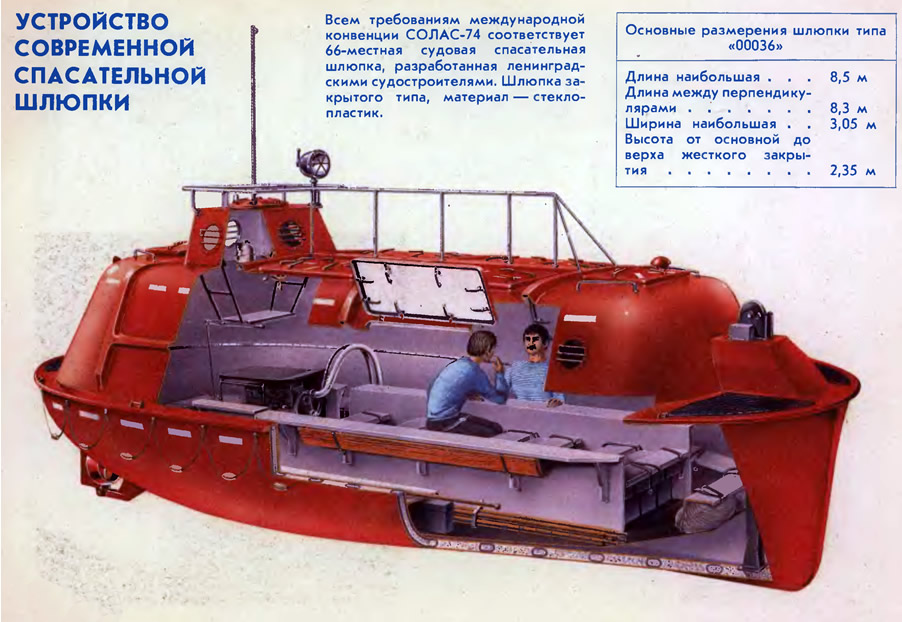

С основными конструктивными чертами шлюпок нового поколения можно познакомиться на примере пластмассовой шлюпки вместимостью 66 человек проекта «00036». Ее опытный образец прошел межведомственные испытания в 1985 г. (см. цветной рисунок).

Шлюпка имеет характерную надстройку, форма и размеры которой играют важную роль в обеспечении способности шлюпки возвращаться в прямое положение после опрокидывания. Объем надстройки, или жесткого закрытия, как она называется специалистами (унаследовано от старых шлюпок с матерчатыми тентами!), должен быть достаточно большим, чтобы в опрокинутом состоянии центр тяжести шлюпки поднялся достаточно высоко, а форма поперечного сечения части корпуса, оказавшегося под водой, приближалась бы к обводу бочки — в этом залог успешного самовосстановления. А чтобы в опрокинутом состоянии люди не попадали на подволок закрытия, для каждого из спасаемых предусмотрены привязные ремни для крепления к сиденьям.

В кормовой части надстройки имеется небольшая рубка для рулевого с отдельным люком, позволяющим управлять шлюпкой, высунувшись по плечи. Для посадки людей предусмотрены широкие люки, причем носовые люки служат для подъема людей из воды и приема носилок с пострадавшими. В этих же люках в случае отказа двигателя могут расположиться гребцы с веслами. На крыше надстройки по всей ее длине установлено леерное ограждение для безопасного перемещения людей; здесь же можно установить съемную складную мачту для крепления лучевой антенны переносной шлюпочной радиостанции, а также пассивного радиолокационного отражателя. По обоим бортам к привальному брусу прикреплен спасательный леер, за который могут удерживаться плавающие около шлюпки люди. Гребной винт защищен кольцевым ограждением.

Заглянем теперь внутрь "жесткого закрытия", где хорошо защищенные от брызг и холода могут расположиться 66 спасающихся людей. Все они могут разместиться на продольных и частично на поперечных банках. Под банками хранятся пищевой рацион, консервированная питьевая вода и часть шлюпочного снабжения.


В кормовой части шлюпки установлен двигатель — дизель "4ЧСП 8,5/11-5 Каспий-30М", развивающий 34 л.с. при 1900 об/мин коленчатого вала. Он снабжен ручным пуском и электростартером и работает на гребной вал через реверсивно-редукторную передачу типа РРП-15-2. Двигатель можно запустить вручную при температуре окружающей среды до —15° С. Он охлаждается забортной водой, но способен работать в течение 5 мин, когда шлюпка находится еще на шлюпбалках, сохраняет работоспособность и в перевернутом положении шлюпки.

Скорость шлюпки при полном водоизмещении и при всех работающих механизмах, навешенных на двигатель, составляет 6,3 уз. Запас топлива обеспечивает работу двигателя в течение 24 ч.

На случай опрокидывания шлюпки ее люки и все выходящие наружу трубопроводы и устройства герметизированы. Необходимое количество воздуха для обеспечения работы двигателя и дыхания людей поступает внутрь шлюпки через две вентиляционные головки, снабженные шаровым устройством, перекрывающим их отверстия в опрокинутом состоянии. Таким же запорным "автоматическим" устройством снабжены выхлопной трубопровод и вентиляционные трубки топливных цистерн.

Генератор, навешенный на двигатель, и аккумуляторные батареи питают двухпроводную сеть постоянного тока напряжением 24 В. Потребителями электроэнергии являются светильники для внутреннего освещения шлюпки и прожектор. В дневное время освещение осуществляется через иллюминаторы, установленные на жестком закрытии и в рубке рулевого.

Шлюпка снабжена спуско-подъемным устройством, состоящим из двух откидных гаков, конструкция которых удовлетворяет требованиям СОЛАС-74; рулевой может отдать оба гака дистанционно, не покидая своего поста, или же каждый гак можно освободить от шлюп-талей отдельно. Гаки закреплены на стальных стойках, проходы которых через палубу выполнены водонепроницаемыми.

Корпус описываемой шлюпки изготовлен из стеклопластика, исходными материалами для которого служат полиэфирная смола, стеклоткань и стеклотрикотаж. Корпус имеет трехслойную конструкцию — пространство между внутренней и наружной обшивкой заполнено пенополиуретаном. Наружная обшивка подкреплена "надувными" трубчатыми шпангоутами, которые заполняются пенополиуретаном.

Пенополиуретан обеспечивает аварийную плавучесть шлюпки в случае пробоины в ее днище. С таким повреждением шлюпка сохраняет свойство самовосстановления при опрокидывании.

Прочность корпуса обеспечивает безопасный спуск шлюпки на воду с полным количеством людей и снабжением. При испытаниях шлюпки с полной нагрузкой (люди заменялись соответствующим балластом) сбрасывались на воду с высоты 3 м. Прочность корпуса проверялась также на удар бортом о стенку, причем скорость шлюпки в момент удара составляла 3,5 м/с.

Для улучшения обнаружения в море вся наружная поверхность шлюпки окрашивается в оранжевый цвет.

Мореходные качества шлюпки проверены в натурных условиях. Признано, что возможно ее использование для спасения команды и пассажиров аварийных судов в любом районе мирового океана.

К моменту вступления в силу требований новой главы III Конвенции СОЛАС-74 отечественная судостроительная промышленность подготовила к серийному производству пять новых типов спасательных шлюпок, включая специальные шлюпки для танкеров.
