Как установить новое магнето МБ-22 на моторы «Вихрь»?

На вопросы читателей отвечает конструктор Самарского моторостроительного производственного объединения Р. В. Страшкевич.

С сентября 1991 г. подвесные лодочные моторы "Вихрь-25" и "Вихрь-30" выпускаются с новым электронным магнето МБ-22, заменившим магнето типа МБ-2, которым эти моторы комплектовались ранее.

Новая система зажигания состоит из двух раздельных блоков-, генераторного (он ставится на основании магнето) и электронного с высоковольтным трансформатором, который установлен на плате, укрепленной на двигателе со стороны карбюратора.

Электронный блок имеет катушку освещения для питания бортовой электросети судна и катушку зажигания, вырабатывающую энергию для искрообразования, а также датчик импульсов. При вращении маховика выступы полюсных башмаков, проходя мимо датчика импульсов, вызывает разряд накопительного конденсатора через трансформатор, повышающий выходное напряжение до 12—30 тыс. В, которое подается на свети зажигания.

Электронный блок выполнен на бескорпусных элементах, защищен компаундом и поэтому разборке и ремонту не подлежит. В случае неисправности его можно заменить без замены генераторного блока.

Из основания магнето от генераторного блока выведены два жгута проводов. Провода от катушки освещения (белого цвета) с наконечниками подсоединяются к сети освещения, а провод красный (или черный) с наконечником подсоединяется к кнопке "Стоп". Вторая клемма кнопки "Стоп"соединяется проводом-перемычкой с "массой" двигателя. Второй жгут проводов через разъем типа PC присоединяется к электронному блоку.


Следует отметить, что для обеспечения работоспособности магнето МБ-22 комплектуется маховиком новой конструкции 3.119-800 (ручной запуск) и 3.119-800-01 (с зубчатым венцом) для электрозапуска.

Внешне новое магнето заметно отличается от МБ-2. Основание с генераторным блоком устанавливается на верхнюю крышку картера под маховик. Электронный блок имеет один высоковольтный трансформатор с двумя выводами высоковольтных проводов к свечам зажигания. Магнето же МБ-2 имеет только основание, устанавливаемое под маховик, и два высоковольтных трансформатора, которые крепятся к двигателю при помощи кронштейна. Каждый трансформатор имеет один высоковольтный вывод к свече цилиндра.

Поскольку магнето МБ-2 и МБ-22 комплектуются разными по конструкции маховиками, важно уметь их различать. Это можно сделать по форме "башмаков", крепящихся к четырем магнитам. У маховика от системы с МБ-2 (4.121-000) на концах башмаков имеются вырезы (уступы); у маховика от системы с МБ-22 на концах башмаков таких вырезов (уступов) нет — они имеют правильную прямоугольную форму (см. эскиз).

Зная внешнее различие магнето и маховиков обеих электронных систем зажигания, вы избежите ошибки при их покупке и установке на мотор. Еще раз напомню, что каждый маховик пригоден только для соответствующего магнето и наоборот, каждое магнето работоспособно только со своим маховиком. Маховики 4.119-700 (3.119-701) от контактной системы ни для одной из электронных систем непригодны. В отличие от МБ-2, магнето МБ-22 не поворачивается на крышке картера для изменения угла опережения зажигания, поскольку этот параметр управляется электрической схемой и механического поворота основания не требуется. Поэтому у основания магнето МБ-22 нет рычага поворота, а деталь "Привод воздушной заслонки" (2.126-000) делается укороченной по длине и изменяет только угол поворота рычага и дроссельной заслонки карбюратора.

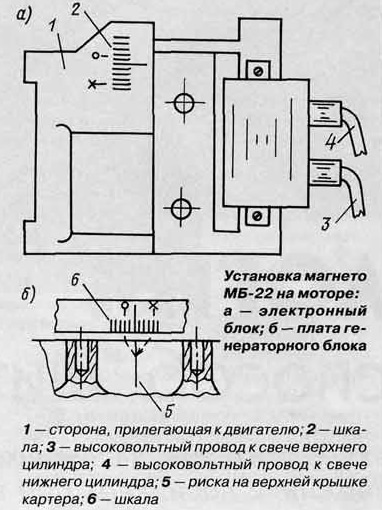

Установка магнето МБ-22 на моторах производится по специальной риске на верхней крышке картера. Риска расположена посередине расстояния между осями резьбовых отверстий в двух бобышках крепления левого сегмента, если смотреть на мотор со стороны ручки стартера (т. е. спереди мотора). Следует иметь в виду, что такая риска имеется только на моторах, выпущенных заводом после сентября 1991 г. На моторах более раннего выпуска и на картерах, купленных в розничной торговой сети, риску нужно сделать самому, как показано на эскизе.

Кроме риски на картере есть шкалы с рисками на обратной стороне электронного блока и на наружном диаметре основания магнето (генераторном блоке). Они используются при установке магнето на мотор. Положив блок шкалой вверх (при этом высоковольтный трансформатор располагается справа), нужно отсчитать число рисок, расположенных на участке от нейтральной до окрашенной красной краской. Если окрашенная риска расположена ближе к вам. на основании магдино (генераторный блок) нужно отсчитать такое же количество рисок от нейтральной красной риски вправо и совместить эту риску с риской на картере.

Например, на электронном блоке от нейтральной (длинной) риски до отмеченной красной краской находится пять рисок, расположенных ближе к вам. Взяв в левую руку основание магдино (генераторный блок) и обратив его шкалой к себе, нужно отсчитать от нейтральной (красной) риски пять рисок вправо и установить магнето на картер по совпадению этих рисок. После чего необходимо закрепить магнето сегментами с винтами.

Если на электронном блоке красная риска находится за нейтральной в удалении от вас, допустим, на три риски — значит, на основании магнето нужно отсчитать от нейтральной красной риски три риски влево. И по совпадению этих рисок закрепить магнето.

Правильная установка магнето МБ-22 очень важна для обеспечения нормальной работы мотора.
