Система впрыска мотора «Evinrude» по технологии «E-Tec»

Практически сразу же после вхождения "Evinrude" в состав "Bombardier Recreational Product" в лабораториях одного из самых известных производителей подвесных моторов начались поиски новых технологий для создания экологически чистых двухтактных моторов. К основным проблемам, с которыми сталкивались долгие годы разработчики двухтактников, можно отнести подачу топлива и масла, обеспечивающих бесперебойную работу мотора.

До появления моторов, созданных по технологии "E-Tec", производитель "Evinrude" довольно долгое время выпускал моторы серии "DI" с прямым, или непосредственным (от англ. слова direct, которое иногда толкуют по-разному), впрыском. Технология "E-Tec" развивалась, скорее всего, на базе разработок систем "DI", однако благодаря появлению оригинальных решений позволила создать один из самых совершенных на данный момент двухтактных подвесных моторов.

В обычных двухтактных силовых агрегатах, основой питания которых являются карбюраторные и некоторые впрысковые системы, большая часть проблем связана с тем, что воздух, топливо и масло проходят "тернистый путь" через картер. Также долгие годы перед инженерами стояла проблема подачи топливно-воздушной смеси непосредственно в камеру сгорания и предотвращения выхода топливно-воздушной смеси в систему выпуска при продувке—сжатии.

Более актуальной проблема подачи топлива, воздуха и масла в этих моторах стала совсем недавно в связи с введением новых экологических норм во многих странах, а также норм расхода топлива, которые, правда, не напрямую относятся к экологическим законам, однако играют существенную роль на рынке.

Первое, что решили сделать разработчики, — это разделить подачу воздуха и топлива для улучшения контроля за рабочим процессом двигателя. В частности, этот принцип использован и в моторах с прямым (или непосредственным) впрыском. А поскольку подачу топлива и воздуха контролирует центральный блок управления, появилась возможность очень четко регулировать их дозирование. Управляемый компьютером впрыск масла также помогает не только его (масло, разумеется) экономить, но и создавать реальные условия для снижения вредных выбросов в атмосферу.


Но все эти нововведения коснулись и двигателей, на которые устанавливается ставший уже традиционным непосредственный впрыск. Основные отличия "E-Tec" заключаются в форме камеры сгорания и в высоких технологиях, используемых при изготовлении отдельных элементов системы питания.

Форма верхней части (зеркала) поршня сильно отличается от общепринятых и скорее напоминает форму зеркала дизельных моторов, так как имеет полусферическую выборку с выступающим конусом в центре. Благодаря геометрии камеры сгорания, а также специальной конструкции топливных форсунок и системы зажигания, двигатель может работать при послойном сгорании смеси на режимах от холостого хода до средних скоростей и нагрузок. При этом топливная смесь сгорает наиболее полно, что, в свою очередь, приводит к уменьшению расхода топлива и к увеличению мощности силового агрегата, а значит, и к значительному снижению вредных выхлопов.

Теперь два слова о форсунках. За счет оригинальной конструкции, которая имеет специальный плунжер для создания дополнительного давления, форсунка открывается не непосредственно по команде центрального компьютера, а только после действия этого плунжера, срабатывающего по сигналу компьютера. То есть получается некое подобие "насоса-форсунки", который используется в автомобильной промышленности. Для обеспечения мелкого распыла топлива в камере сгорания применяется очень высокое давление впрыска. Форсунки, имеющие много подвижных деталей, на заводе подвергаются специальному тестированию, результаты которого "зашиваются" в память компьютера, чтобы свести все возможные отклонения в подаче топлива к минимуму. Благодаря этому моторы, изготовленные по технологии "E-Tec", не только имеют минимум вибраций, но и обладают большой стабильностью работы в различных режимах.

Воздух в камеру сгорания попадает обычным для двухтактных моторов путем — продувкой.

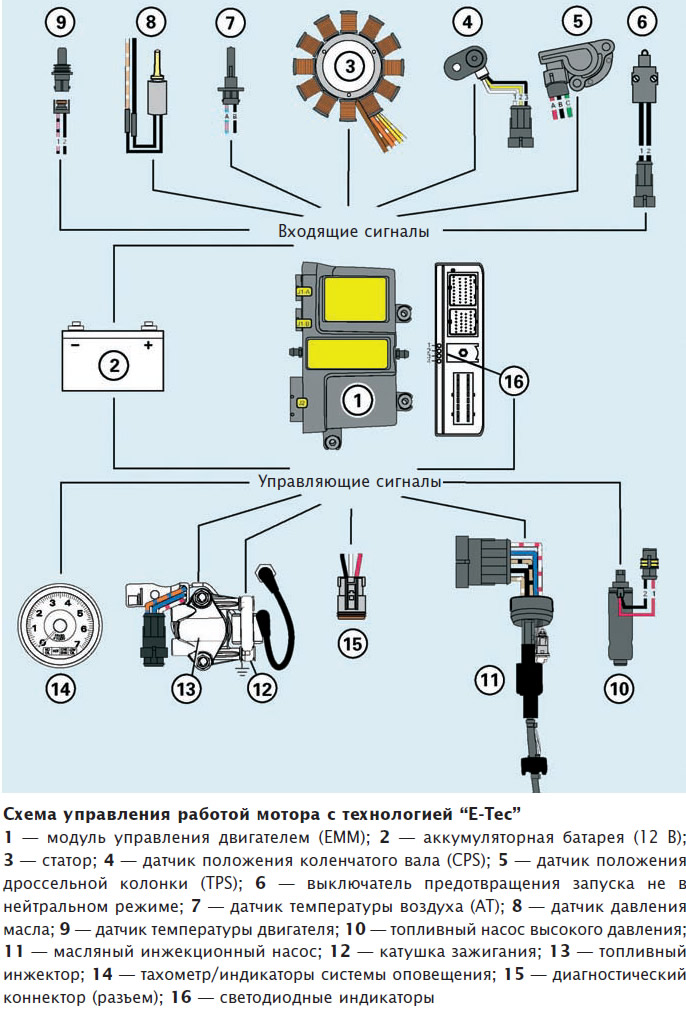

Для моторов "Evinrude" с "E-Tec" характерна также система зажигания, у которой каждому инжектору (форсунке) соответствует своя катушка зажигания. Благодаря датчикам, которые отслеживают довольно много параметров жизнедеятельности мотора и состояния внешней среды, центральный компьютер, управляющий работой двигателя, может практически безошибочно оптимизировать процесс зажигания.

Одними из основных можно назвать датчики положения коленчатого вала, положения дроссельной заслонки и температуры двигателя.

Для снижения шума у моторов с "E-Tec" применяется система настроенного выпуска, которая, как показал опыт, очень успешно борется с внешними шумами, издаваемыми, как правило, двигателями внутреннего сгорания. По этому параметру новые моторы порой значительно превосходят (т. е. работают тише) даже четырехтактные аналогичной мощности.

Словом, все в технологии "E-Tec" нацелено на повышение мощности, экономичности и чистоты. На моторах "Evinrude" с "E-Tec" применяются также различные системы, позволяющие максимально оградить внешнюю среду от воздействия вредных веществ. Не вдаваясь в подробности, можно отметить, что топливная и масляная магистрали полностью "герметичны", с небольшими оговорками, т.е. работают, не имея выходов в атмосферу.

По расчетам фирмы, расход масла, рекомендованного заводом, ниже, чем у карбюраторных двухтактных моторов, почти на 75% и почти на 50%, чем у впрысковых.

Отличается и кожух, закрывающий мотор сверху. Во-первых, он имеет хорошую шумоизоляцию, превосходящую некоторые аналоги, во-вторых, в закрытом состоянии защищает от попадания воды снаружи (т. е. мотор можно погрузить в воду до воздухозаборного отверстия без ущерба для непосредственно работающего двигателя), в-третьих, очень просто открывается.


Любопытно, что в центральный процессор мотора "зашита" функция (программа) консервации, благодаря чему она проводится автоматически.

Срок гарантийных обязательств "Evinrude" составляет три(!) года, а первое техническое обслуживание по регламенту для моторов серии "E-Tec" проводится только спустя 300 моточасов, или опять же через три года при средней наработке 100 часов в год.

Моторы серии "E-Tec" имеют также версии "SaltWater", которые по весу не отличаются от обыкновенных, "пресноводных", моторов.

В этом сезоне наряду с рядными моторами мощностью 40, 50, 60, 75 и 90 л.с., которые уже вовсю продавались в прошлом году, появятся и V-образные мощностью 200, 225 и 250 л.с.

Моторы прежней серии "DI" производства "Evinrude" с прямым (непосредственным) впрыском топлива нынче будут выпускаться четырех типов — мощностью 115, 135, 150, 175.
