Самодельная надувная емкость из пленки ПХВ

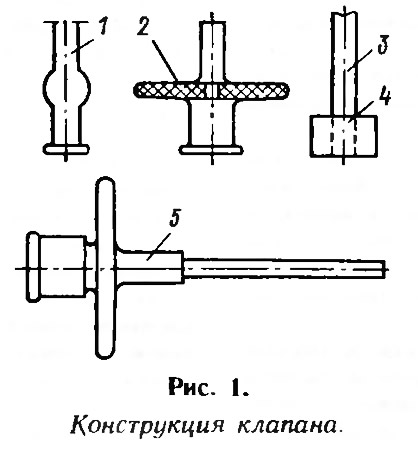

Работу следует начать с изготовления клапана (рис. 1). Для этого нужно взять детскую соску, желательно с длинной «рубашкой», и обрезать ее сверху (1). Затем взять полиэтиленовую хозяйственную крышку для банки, вырезать из нее диск диаметром около 40 мм, зачистить ее надфилем и в центре сделать отверстие диаметром 10—12 мм. Готовый диск протащить внутрь соски примерно до середины (2). Далее от медицинской трубки (также есть в аптеках) с наружным диаметром 22 мм и внутренним — 10 мм отрезать кольцо высотой, равной расстоянию от буртика соски до диска минус 2— 3 мм. От другой медицинской трубки наружным диаметром 10 мм отрезать шланг нужной длины (около 180—200 мм), зачистить шкуркой один из его концов, смазать резиновым клеем и вставить в кольцо (3, 4). Другой конец шланга протащить через соску с диском и вклеить таким образом, чтобы резиновое кольцо не доходило до диска на 2—3 мм, а буртик соски охватывал кольцо с другой стороны (5). Клапан готов.

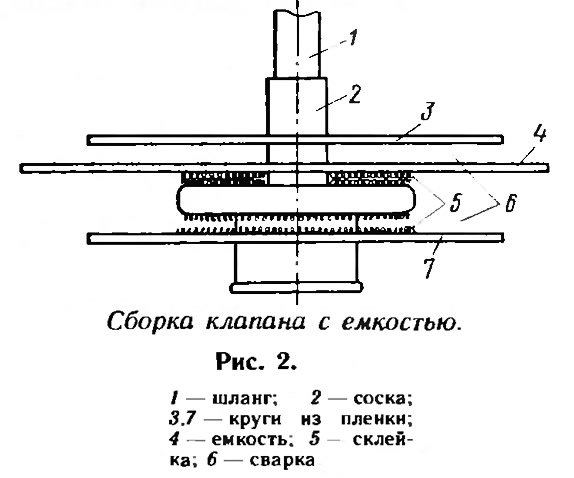

В заготовку для самодельного баллона из пленки ПХВ клапан монтируется следующим образом (рис. 2). В прямоугольнике нужных размеров нужно выбрать место для клапана и вырезать отверстие диаметром 150 мм тоже с отверстиями посредине; один из них надеть на клапан со стороны рубашки. Клеем «Феникс» склеить круг из пленки с днищем клапана и материалом баллона. При этом склеиваемые поверхности следует покрывать слоем клея дважды и выдержать склейку несколько часов под грузом. После этого необходимо сварить круги из пленки с баллоном. Для этого нужно вырезать из газеты круг диаметром чуть больше 150 мм, наложить его на круг из пленки и 200-ваттным паяльником, включенным через ЛАТР на напряжение 160 В, нагреть пленку через газету. При этом важно не перегреть пленку (это сразу становится заметно: паяльник начинает сплавать»). Приварив нижний круг, нужно перевернуть конструкцию, надеть на штуцер второй круг и так же, через газету, приварить его к пленке баллона. Того, что газета приваривается к пленке, бояться не следует: конструкция станет только прочнее. Затем таким же способом баллон сваривается в трубу, после чего завариваются торцы. Надувная емкость готова.

Таким же способом можно заваривать порванные емкости из пленки. Для сваривания больших поверхностей удобнее использовать электроутюг.
