Принцип построения и характерные особенности NAVNet

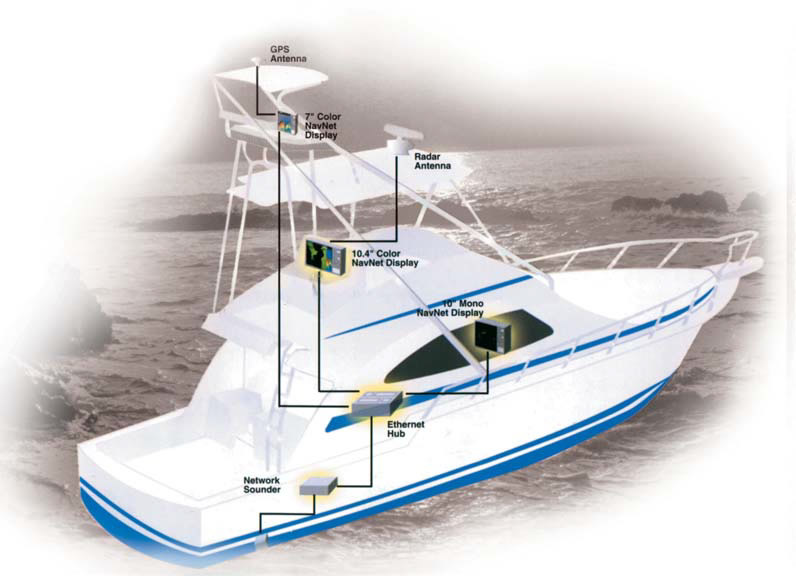

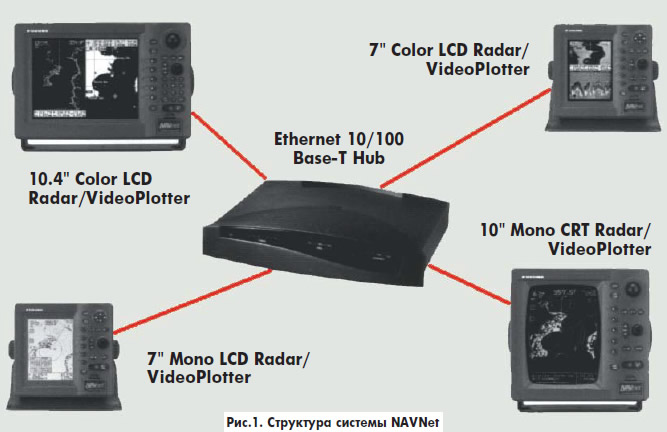

NAVNet является корабельной сетью, основанной на стандартах Ethernet (10 Base-T). Базовые компоненты NAVNet, описываемые ниже — это многофункциональный дисплей (MFD) и различные навигационные датчики (приемники GPS, эхолоты, радиолокационные сканеры и т.д.). Добавив обычный коммутатор (Ethernet Hub 10/100) в морском исполнении (рис. 1), к NAVNet можно подключить до четырех дополнительных MFD, при этом каждый из них будет способен работать в режиме ведущего («master»). Благодаря такому решению судоводитель может получить с любого из имеющихся MFD нужную информацию, а также доступ к управлению любым из имеющихся датчиков (рис. 2). Панели управления всех приборов, входящих в комплекс NAVNet, идентичны, что в сочетании со стандартизованной и хорошо понятной системой выводимых меню позволяет минимизировать время на обучение пользованию системой.
Таким образом, начав с одного MFD, можно постепенно перейти к нескольким, создав сложный комплекс, пригодный практически для любого судна.
Элементы системы NAVNet
Приемник GPS
Компактный параллельный 12-канальный приемник GPS (рис. 3), являющийся источником текущих координат.
MFD
Универсальный цветной дисплей, используемый для отображения информации в системе NAVNet; способен выводить данные от радиолокатора, приемника GPS, картплоттера, навигационного и рыбопоискового эхолотов.
Цветные и монохромные радары/видеоплоттеры

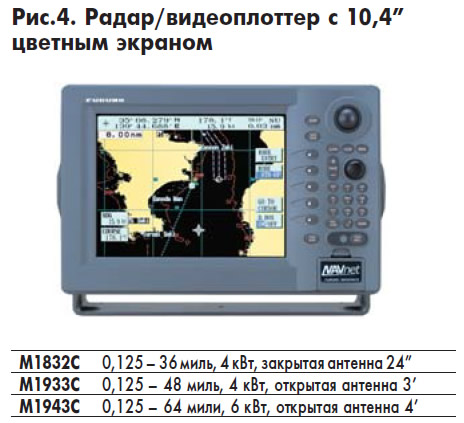

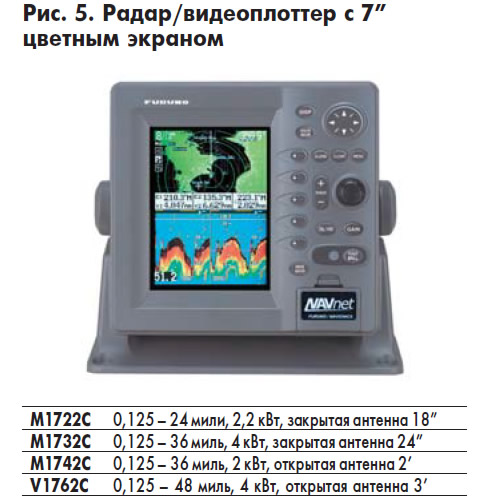

Эти приборы сочетают в себе функции радара, плоттера и фишфайндера (при наличии в системе сетевого эхолота). Судоводитель может наблюдать на большом экране и радиолокационное изображение и электронную карту одновременно (либо в режиме наложения, либо в режиме разделенного экрана). При работе с эхолотом на экран выводится изображение водного пространства под судном и значения глубины (рис. 4 и 5).
Плоттер способен работать с картриджами любой из известных картографических систем (С-Мар NT, Navionics, Furuno) и позволяет создавать и хранить в памяти до 1000 путевых точек и 200 маршрутов.

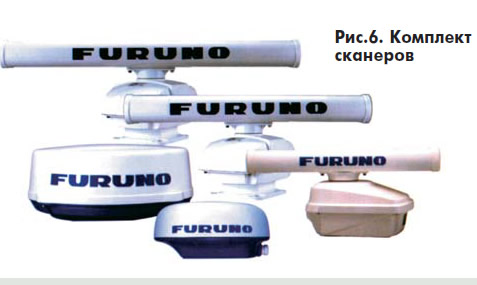

Предлагаются два типа цветных дисплеев (с размерами экранов 10,4" и 7"), а также несколько типов радиолокационных сканеров (рис. 6), что позволяет скомпоновать на базе одного дисплея несколько радаров с различными характеристиками (см. табл. к рис. 4 и 5).
Монохромные радары/видеоплоттеры также представлены двумя типами дисплеев - с жидкокристаллическим 7" экраном и с 10" ЭЛТ; могут комплектоваться различными сканерами.
Отдельные видеоплоттеры (без функций радара)
Они могут использоваться только в качестве плоттера и фишфайндера (при наличии в сети эхолота).
Сетевой эхолот (Network Sounder)
Представляет собой двухчастотный (50 и 200 кГц) датчик, подключаемый к центральному коммутатору (хабу) или к любому из плоттеров сети NAVNet. Он имеет несколько режимов индикации, включая масштабирование и различение дна. Помимо этого, в число его функций входят:
- звуковая сигнализация глубины и наличия рыбы,
- восемь различных значений масштабной шкалы до 4000 футов,
- различные единицы измерения: футы, морские сажени или метры,
- возможность выбора цвета фона на цветных дисплеях NAVNet,
- выбор режимов Cruising и Fishing в соответствии с условиями плавания.
Для малых яхт, где наличие столь большого количества функций эхолота не обязательно, Furuno предлагает скромную модель Smart Sensor, напрямую подключающуюся к любому из MFD без использования коммутатора. Эта модель может только отображать текущую глубину.

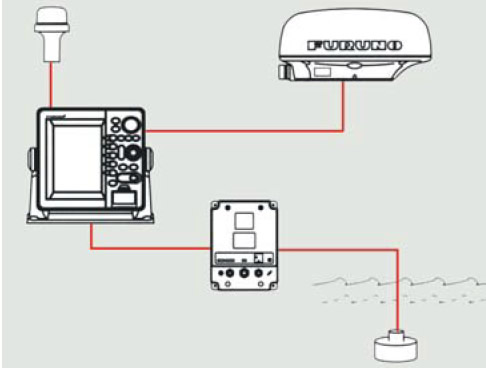

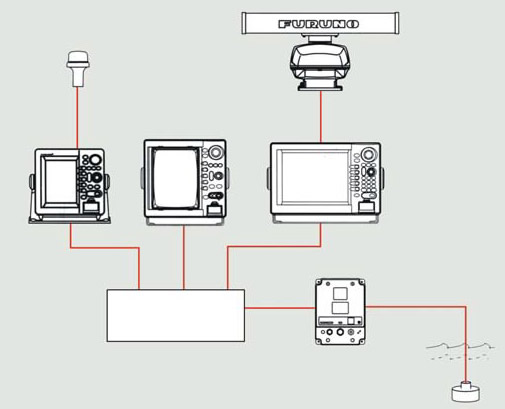

Подобный комплексный подход компании Furuno к построению судовой информационной сети позволяет создавать навигационные системы любой конфигурации - и для рыбопромыслового бота и для океанской яхты. Два возможных варианта различной компоновки представлены ниже (рис. 7 и 8). Простота построения и модернизации системы дают основания надеяться, что она привлечет внимание судовладельцев и займет свое место на мостиках и в штурманских рубках.
