Визирное устройство из теодолитов

Самодельные визиры имеют ряд недостатков. Значительное удаление окулярной нити от оси вращения приводит к тому, что во время слежения за полетом лыжника приходится одновременно и поворачивать визирную линейку и перемещать глаз вслед за движением окулярной нити; «двойное слежение» приводит к резкому увеличению погрешности. Обычно невысока точность шкалы (приходится удовлетворяться ценой деления 1°), установки визира на нуль, отсчетного устройства.

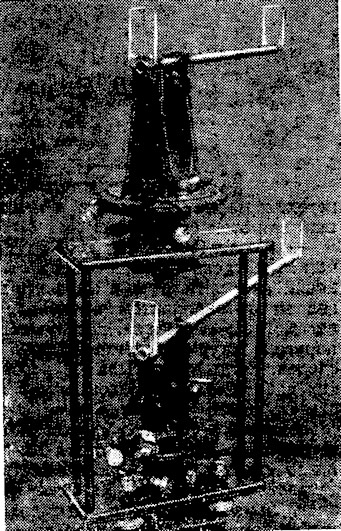

У нас в Днепропетровске успешно используются визирные устройства из теодолитов устаревших типов (ТГ1÷ТГ5). Вместо оптической трубы с лимбом вертикальных углов поставлена металлическая трубка, на которой закреплены две пластинки из оргстекла с нанесенными визирными линиями.

Для спаренного устройства пришлось сделать еще и простейшую соединительную рамку. Несимметричность положения вертикальных стоек необходима для обеспечения большего рабочего угла нижнего визира. Судья на нижнем визире работает сидя, на верхнем — стоя.

Цена делений шкалы лимбов 20 мин., поэтому отсчет угла (без использования нониуса) можно производить с точностью до 10 мин., что соответствует точности измерений На планшете.
