Габаритные и монтажные размеры отечественных подвесных моторов

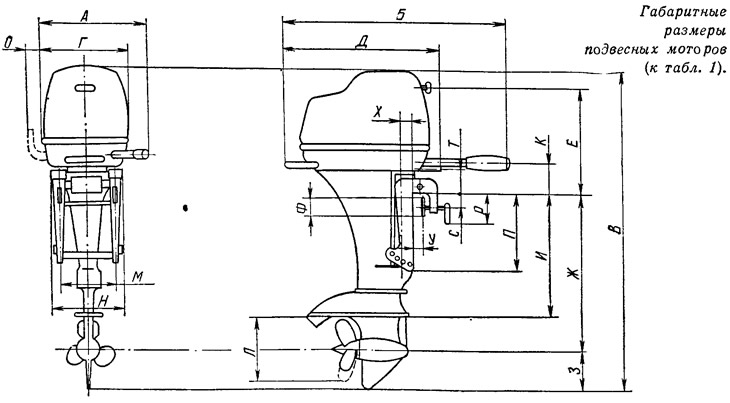

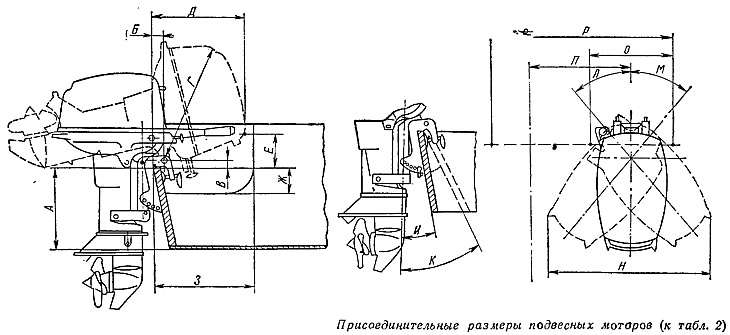

При проектировании лодок конструктору, как профессионалу, так и любителю, необходимо не только знать мощность подвесного мотора, но и еще массу дополнительных сведений — максимальные углы поворота и откидывания, габариты, расположение точек подсоединения ДУ, присоединительные размеры и многое другое. В инструкциях к моторам данных явно недостаточно — сообщаются только общие габариты и рекомендованное заглубление. А ведь размеры рецесса и присоединительные размеры подвески, влияющие на конструктивное решение корпуса, у моторов даже равной мощности могут сильно отличаться, в чем легко убедиться, взглянув на приведенные таблицы.

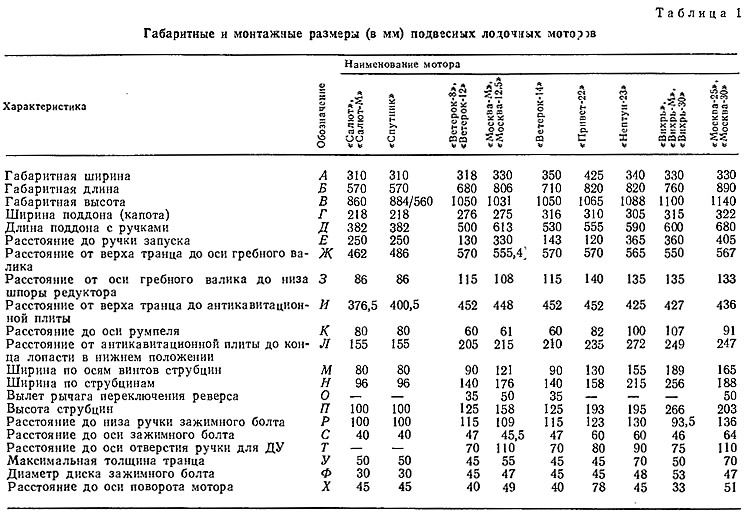

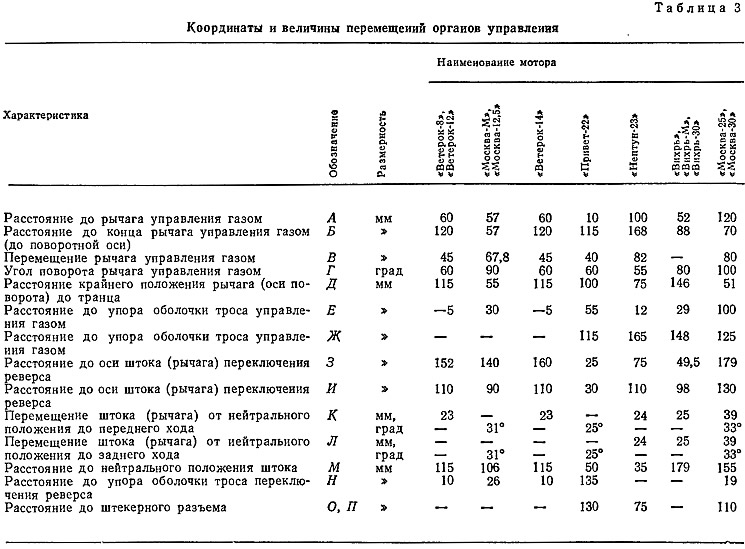

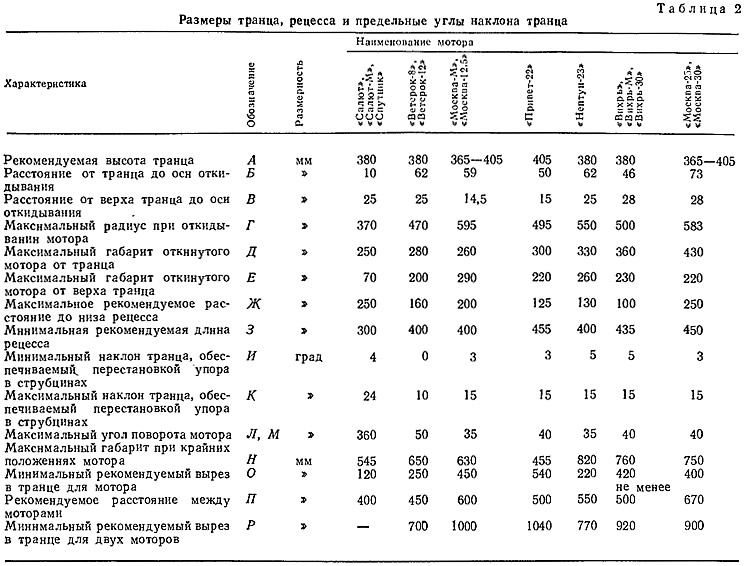

В этих таблицах мы стремились дать по возможности наиболее полный свод необходимых размеров по всем выпускающимся или имеющимся в торговой сети моторам.
