Предлагаем вниманию читателей описание подвесных электромоторов свердловчан Г. П. Карташева и Е. Г. Французова.
Из двухскоростного электродвигателя
Я увлекаюсь рыбалкой и подводной охотой, используя для этого гребную лодку. Давно хотелось снабдить ее механическим двигателем. Стартерный аккумулятор моего автомобиля летом при частых поездках постоянно страдает от перезаряда, поэтому я и сделал электрический подвесной мотор с питанием от автомобильного аккумулятора. Мотор сделан на основе двухскоростного электродвигателя постоянного тока, помещенного в герметичный кожух. К кожуху подсоединена вертикальная стойка; внутри нее проходят провода, подсоединяемые к верхней коробке, в которой установлены амперметр и переключатель на три положения («стоп» и две скорости).
С выходным валом мотора соединен съемный планетарный редуктор с передаточным отношением 1:3, на вал которого насажен гребной винт от мотора «Салют». Струбцины для крепления мотора тоже от «Салюта», но они, на мой взгляд, тяжеловаты (можно применить, например, одну от автомобильного электровулканизатора).
На первой скорости мотор потребляет 8—10 А, на второй — 25 А и развивает упор 2,5 и 5 кгс соответственно. Этого достаточно, чтобы прогулочная лодка водоизмещением 200 кг с пассажиром двигалась со скоростью 3—7 км/ч.
При емкости аккумулятора 88 А·ч мотор работает на первой скорости около 10 ч.
Сняв редуктор, мотор можно использовать с соответствующими насадками в качестве электродрели или автолебедки; насадив центробежный насос, можно мыть машину или использовать его для других хозяйственных целей. Причем этот насос обеспечивает давление на первой скорости 0,4 атм и на второй 1,1 атм при расходе до 50 л/мин.
Из бытового электровентилятора

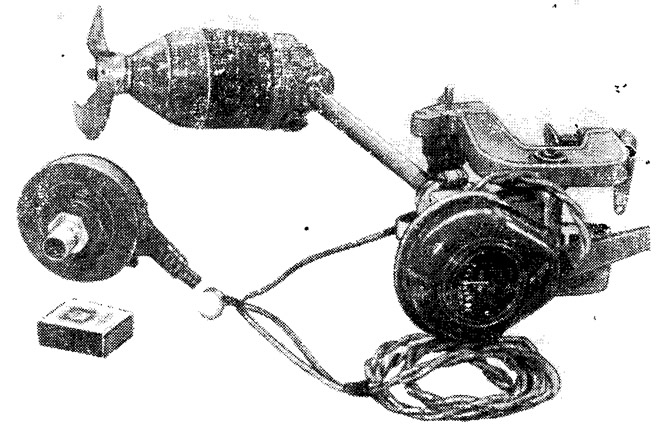

Свой электрический подвесной мотор я использую уже два сезона. Установлен он на деревянную плоскодонную лодку длиной 5,5 м и с пятью-шестью пассажирами обеспечивает скорость около 8 км/ч.
Использован коллекторный двигатель от вентилятора. Обмотки двигателя перемотаны для получения большей мощности (расчетная мощность 0,6 кВт) и соединены по схеме смешанного возбуждения, которая обеспечивает приспособляемость к переменной нагрузке. Коллекторный узел также усилен — применены щетки автомобильного стартера. Двигатель двухрежимный; режим максимальной мощности при 6000 об/мин обеспечивается при переключении аккумулятора на 24 В, экономичный (3000 об/мин) — на 12 В.
Крутящий момент на винт передается через двухступенчатый встроенный редуктор от дрели с общим передаточным отношением 5,8. Полость редуктора отделена от полости двигателя и заполняется при сборке консистентной смазкой.
Двигатель расположен под водой, поэтому гребной вал уплотнен резиновой манжетой от узла уплотнения коленвала двигателя мотоцикла. Попадание воды внутрь редуктора за два сезона не наблюдалось (для контроля есть резьбовые пробки). Все разъемы двигателя и редуктора при сборке смазываются герметиком.
Гребной винт и струбцина использованы от мотора «Прибой», причем для предохранения шестерен редуктора винт устанавливается на срезную шпонку из алюминиевой проволоки ∅2,5 мм.
Подвеска обеспечивает поворот мотора на 180° для получения заднего хода, откидывание с фиксацией и достаточное заглубление.
Мотор питается от двух аккумуляторов от автомобиля «Жигули» емкостью по 55 А·ч, вставленных в отдельные деревянные коробки с металлическими щеками, на которых установлены вольтметр, амперметр, предохранитель на 30 А и тумблеры переключения аккумуляторов на последовательную или параллельную работу.
При последовательном включении аккумуляторов на 24 В потребляемый ток равен 22—25 А и запас хода составляет 2—2,1 часа. Это вполне достаточно для поездок средней дальности. При параллельном включении на 12 В запас хода увеличивается почти в два раза.
Зарядку аккумуляторов я перед каждой поездкой делаю в течение 10 часов током 5 А. Такой режим работ, по моим наблюдениям, благоприятен для аккумулятора — за два сезона эксплуатации емкость их не уменьшилась, а саморазряд практически отсутствует.
