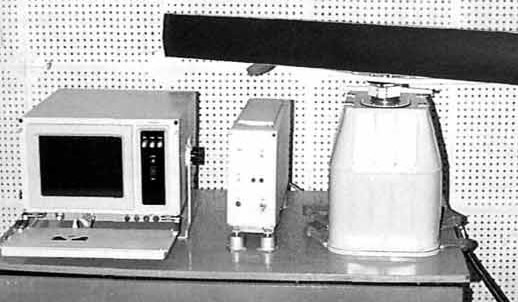

Созданная в ЦНИИ "Гранит" многоцелевая РЛС "Невка XXI" представляет собой малогабаритную станцию, рассчитанную на быстрый монтаж и демонтаж силами оператора без применения специальных приспособлений и оборудования.
РЛС выполняет обзор пространства, обнаружение судов и других объектов, их сопровождение и определение параметров движения, решает задачи расхождения судов и другие навигационные задачи. Она может устанавливаться на любых судах, в том числе малых и сверхмалых, а также на наземных подвижных и стационарных носителях, в частности, для охраны объектов. По своим параметрам и выполняемым функциям РЛС соответствует современным требованиям Международной морской организации (IMO) и Комитета по безопасности на море (Резолюция MSC.64.(67) от 4 декабря 1996 года).
Основными особенностями РЛС "Невка XXI" являются:
- малые габариты и масса аппаратуры: общий вес — 50 кг, в том числе приемопередатчик — 18 кг и антенна, соединяемая с ним при монтаже РЛС — 7 кг;
- быстрота приведения в рабочее состояние: время развертывания — 8 минут, время готовности к работе из развернутого состояния — 1 минута;
- высокая помехоустойчивость РЛС, обусловленная шумоподобным видом излучаемого сигнала и малой скважностью работы передатчика;
- высокая надежность, обусловленная применением новейшей элементной базы, использованием только твердотельных электронных компонентов, отсутствием вакуумных и высоковольтных элементов;
- высокая модернизационная способность, определяемая модульным построением аппаратуры, универсальностью используемых интерфейсов и открытостью программно-математического обеспечения.
Особую привлекательность РЛС обеспечивает повышенная экологическая безопасность, обусловленная низким уровнем мощности излучаемых сигналов.
РЛС принимает из навигационных систем курс и скорость своего судна и выдает в другие информационные системы параметры до 10 сопровождаемых целей в автоматическом режиме.
Питание от сети переменного тока 220 В, 50 Гц и 400 Гц, или постоянного тока 27 В. Потребляемая мощность не более 300 Вт. РЛС не требует принудительного охлаждения.
Сравнение с наиболее близкими иностранными образцами аналогичной техники показывает, что РЛС "Невка XXI" существенно превосходит их по компактности, мобильности, транспортабельности и скорости развертывания, не уступает по помехозащищенности и экологической безопасности и обеспечивает на уровне мировых стандартов такие основные параметры, как дальность действия, разрешающая способность и удобство эксплуатации.
Станция имеет следующие основные технические характеристики:
Диапазон частот (длина волны) | "X" (3.2 см) |
Излучаемая мощность (по требованию заказчика в зависимости от необходимого радиуса действия) | 5 мВт ÷ 10 Вт |
Дальность обнаружения целей при мощности 10 Вт: | |
для объектов типа "морской буй" | 2 мили |
для судна длиной 10 м | 3 мили |
для судна валовой вместимостью 5000 т | 7 миль |
Минимальная дальность | 20 м |
Разрешающая способность по дальности | 15 м |
Разрешающая способность по направлению | 2.5 град. |
Скорость вращения антенны | 20 об/мин |
