    Система автоматического управления зажиганием

    Год: 1966. Номер журнала «Катера и Яхты»: 7 (Все статьи)
              0

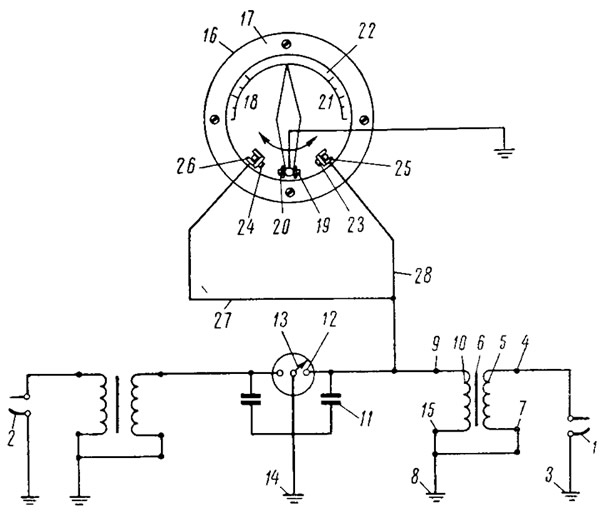

    Предлагаемая система зажигания лодочного двухцилиндрового двигателя обеспечивает автоматическое уменьшение его мощности и, следовательно, скорости лодки, если ее крен превышает заданную величину. Для каждой свечи 1 и 2 предусмотрена отдельная цепь. Ввиду их идентичности дается описание цепи только одной свечи 1, заземленной в точке 3 и присоединенной к концу 4 вторичной обмотки 5 индукционной катушки 6; нижний конец 7 вторичной обмотки заземлен в точке 8. Конец 9 первичной обмотки 10 индукционной катушки присоединен к конденсатору 11 и в точке 12 — к распределителю тока. Подвижный контакт 13 распределителя и второй провод от конденсатора 11 заземлены в точке 14. Другой конец 15 первичной обмотки 10 заземлен в точке 8.

    При работе двигателя в нормальных условиях зажигается горючая смесь в цилиндре, а когда лодка получает большой крен, автоматически включается переключатель 16, состоящий из заземленного и закрепленного на лодке корпуса 17 и вращающегося контакта 18, электрически соединенного с корпусом 17. На нижнем конце вращающегося контакта закреплены контактные наконечники 19 и 20, а верхний его конец 21 используется как стрелка шкалы 22, закрепленной на корпусе 17; на шкале 22 установлены два неподвижных контакта 23 и 24, в которые упираются контактные наконечники 19 и 20 при повороте контакта 18 против или по часовой стрелке.

    До тех пор, пока лодка не имеет крена, корпус 17 переключателя занимает строго вертикальное положение, и контактные наконечники 19 и 20 не соприкасаются с контактами 23 и 24. Когда же крен лодки достигнет заранее предопределенной величины, например 30°, один из контактных наконечников упрется в соответствующий неподвижный контакт, и цепь переключателя замкнется. Каждый из неподвижных контактов является частью распределительной коробки, изолированной от корпуса переключателя, и имеет винт 25 или 26 для прикрепления к контактам 23 и 24 концов проводов 27 и 28, присоединенных к цепи первичной обмотки 10.

    Когда цепь переключателя 16 замыкается и подвижный контакт 13 распределителя набегает на неподвижный контакт 12, конденсатор 11 и первичная обмотка 10 замыкаются, в результате чего не происходит зажигания в цилиндре, т. е. мощность двухцилиндрового двигателя снижается на 50%.


    Патент США, кл. 115-5, № 3002487
