    Одноместная разборная байдарка «Сирена»

    Год: 1972. Номер журнала «Катера и Яхты»: 39 (Все статьи)
              0


    Многие туристы-водники хотели бы иметь байдарку-одиночку — легкую, прочную, с хорошими маневренными и ходовыми качествами, с привлекательным внешним видом и непременно универсальную, т. е. одинаково пригодную как для воскресных прогулок, так и для сложных походов. Однако промышленность наша байдарок-одиночек для продажи в магазинах пока не выпускает вообще. Приходится конструировать и строить своими силами.

    Основные данные байдарки

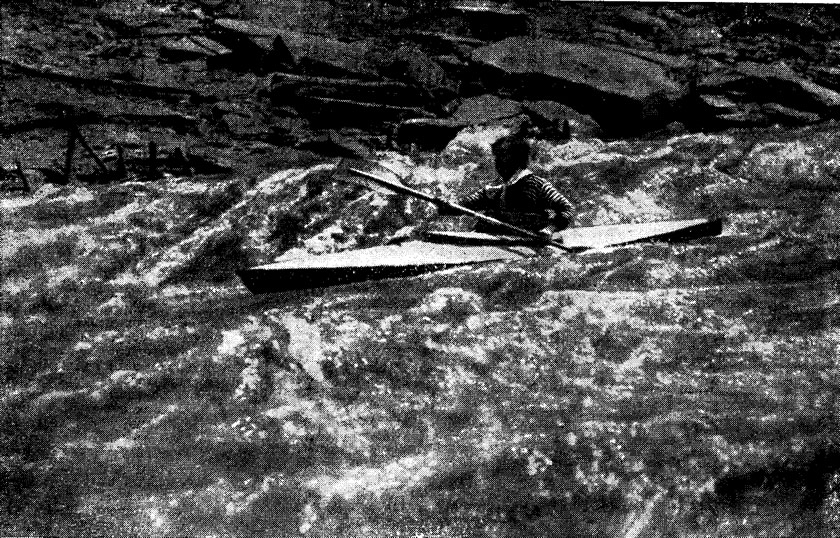

    Информация об изображенииФото байдарки на пороге
    Фото байдарки на пороге

    Длина, м4,00
    Ширина, м 0,65
    Высота борта, м0,20
    Осадка при полной нагрузке, м0,14

    Нам кажется, что всеми нужными качествами обладает изготовленная нами разборная байдарка «Сирена» с мягкой обшивкой на деревянно-металлическом каркасе. Восемь таких байдарок, построенных уфимскими туристами в 1970—1971 гг., успешно прошли все испытания и использовались в походах 3 и 4 категории сложности, в том числе по саянским рекам.

    Информация об изображенииКонструкция байдарки
    Конструкция байдарки

    Благодаря хорошей грузоподъемности «Сирены» (140 кг) турист может взять с собой полный комплект снабжения и запасы для месячного похода. Вес лодки в упаковке — 16 кг, габариты пакета 1150X400X150 мм.

    Приводим эскизы, необходимые для самостоятельной постройки байдарки типа «Сирена». Потребуются следующие материалы: сухая мелкослойная древесина (на стрингера и привальные брусья — сосна, на кильсон и мидельвейсы — лиственница); обрезки листовой дюрали толщиной 1 мм, 1,5 мм, 2 мм, 3 и 4 мм; обрезки нержавеющей стали марки 1Х18Н9Т толщиной 0,8 и 3 мм и пруток диаметром 8 мм; фанера марки БС-1 толщиной 5, 7 и 9 мм. В качестве крепежа используются алюминиевые заклепки длиной 20—30 мм и диаметром 3 и 4 мм, а также шурупы обязательно с антикоррозионным покрытием.

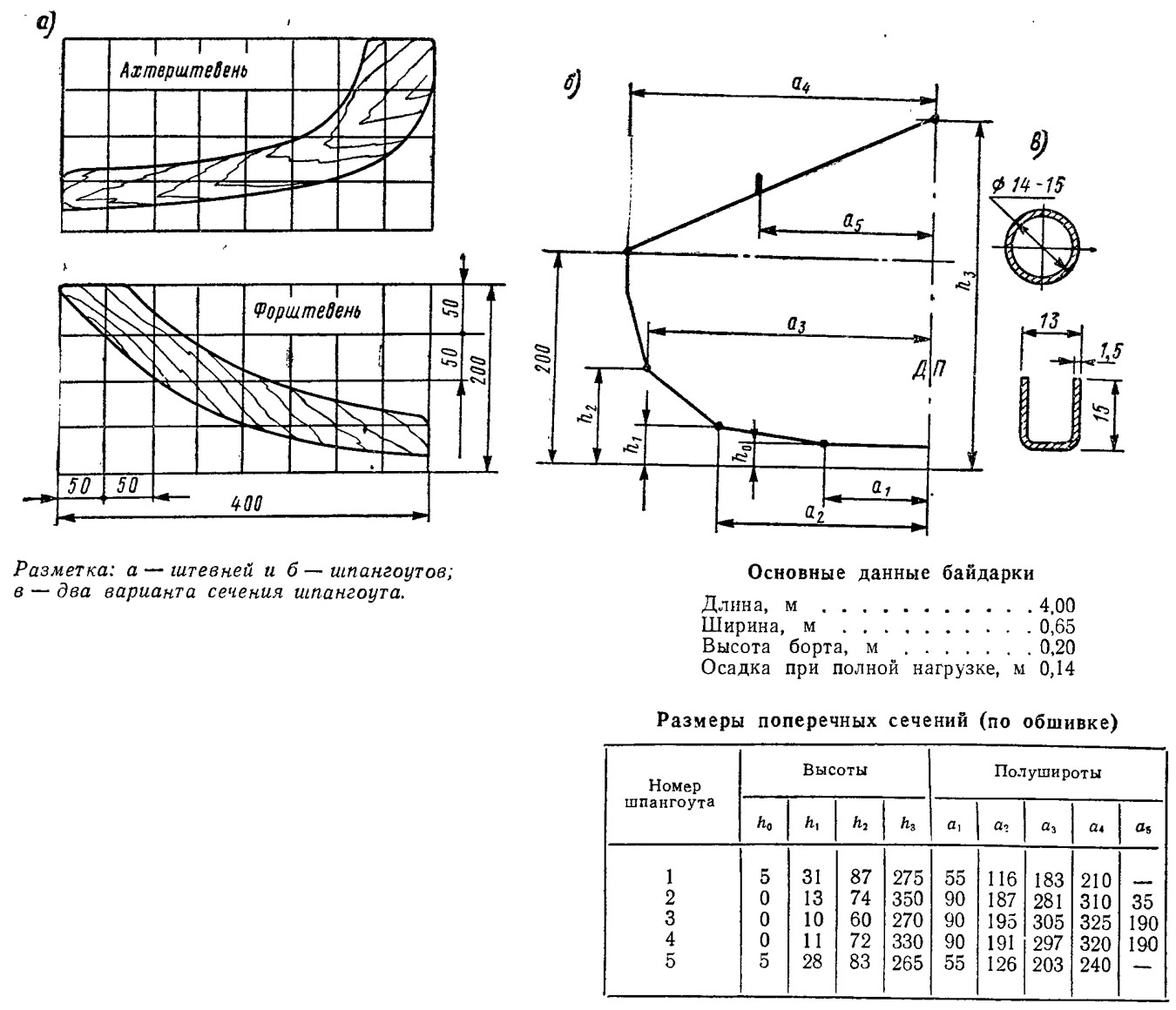

    Информация об изображенииРазметка штевней и шпангоутов
    Разметка штевней и шпангоутов

    На оболочку идет около 5 м2 прорезиненной ткани марки М-72 или 500; кроме того, понадобятся на деку такая же ткань, брезент или парусина, двухметровый кусок резинового шланга с внутренним диаметром 35—40 мм и толщиной стенки 2—3 мм и резиновый шнур диаметром 5 мм, длиной 1,2 м (можно использовать спортивную скакалку).

    Жесткий каркас состоит из пяти шпангоутов, двух штевней, четырех секций кильсона (килевой фермы), четырех стрингеров, двух привальных брусьев, фальшборта и мидельвейса.

    Привальные брусья и стрингера собираются по длине из четырех частей (по 1,03 м каждая) с помощью простейших язычковых замков. К восьми рейкам стрингеров приклепываются замки (дет. 27) к одному концу и язычки (дет. 26) к другому. У остальных восьми заготовок один конец остается свободным, к четырем приклепываются замки и к четырем — язычки. На заготовки привальных брусьев ставятся замки 15 из нержавейки и язычки 13 из дюраля.

    Информация об изображенииДетали продольного набора
    Детали продольного набора

    Кильсон представляет собой ферму из трех продольных реек, соединенных поперечными планками. Замки и язычки для соединения секций кильсона, как и мидельвейса, изготовляются из нержавеющей стали. На все рейки двух средних секций кильсона приклепываются замки и язычки, на рейки двух концевых секций — только замки и только язычки.

    Собирать кильсон нужно на какой-либо ровной поверхности, предварительно наметив на ней положения ДП — осевой линии и шпангоутов 2 и 4 (для средних секций). Планки-поперечины кильсона длиной 200 и шириной 25 мм выпиливаются из 5-миллиметровой фанеры, К рейкам они крепятся шурупами и на водостойком клее (лучше всего на эпоксидной смоле ЭД-5).

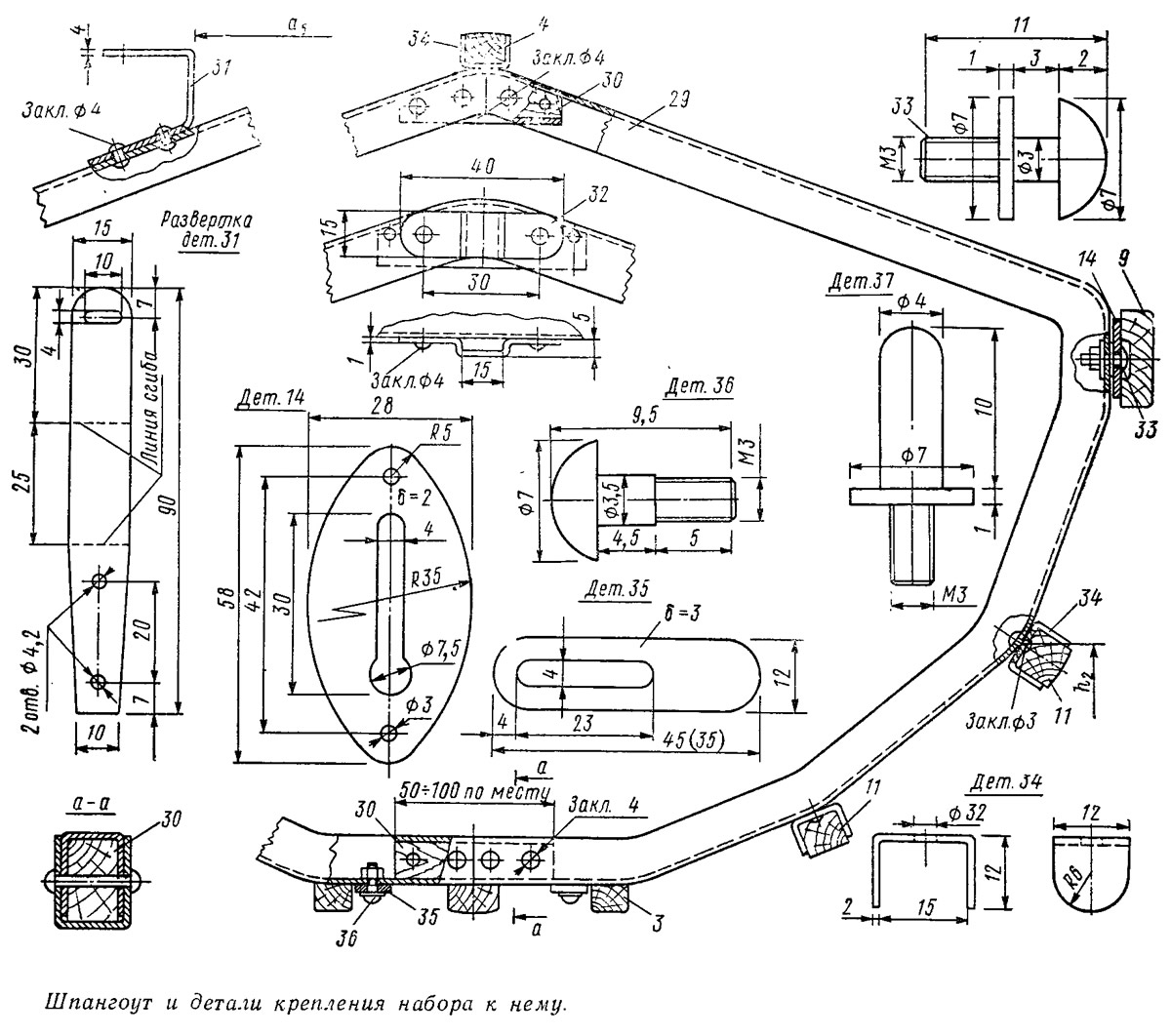

    Информация об изображенииШпангоут и детали крепления набора к нему
    Шпангоут и детали крепления набора к нему

    У штевней боковые рейки 22 кильсона приподнимаются и ложатся на клиновую накладку 21. Средняя рейка обрезается под накладкой, как показано на чертеже, и подгоняется окончательно уже во время подгонки и установки штевня. Отступя от накладки на 100—120 мм, боковые рейки нужно обрезать «на ус» с внутренней стороны, но таким образом, чтобы штевень не болтался, а входил плотно.

    Штевни выпиливаются из хорошей 8—9-миллиметровой фанеры. Для крепления реек кильсона на штевнях крепятся обоймы 20.

    Шпангоуты лучше всего согнуть из дюралевой трубки диаметром 14—15 мм. Трубку можно заменить П-образным профилем, который изготовляется из листового дюраля Д1 толщиной 1,5 мм; только один средний шп. 3 желательно изготовить усиленным — из 2-миллиметрового дюраля.

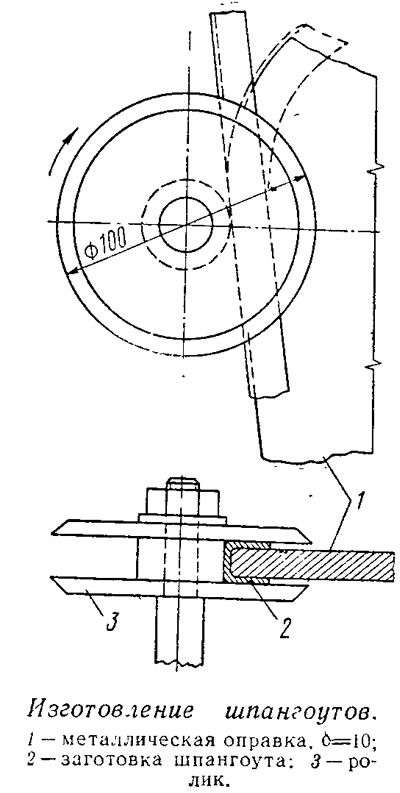

    Информация об изображенииИзготовление шпангоутов
    Изготовление шпангоутов

    Сначала из полосы делается П-образный профиль. Для гибки его по обводу шпангоута необходимо заготовить стальные оправки-шаблоны, вырезанные по плазовой разметке для каждого шпангоута отдельно (от ДП на один борт, так как шпангоуты собираются каждый из двух частей). Профиль изгибается по оправке при помощи вращающегося ролика.

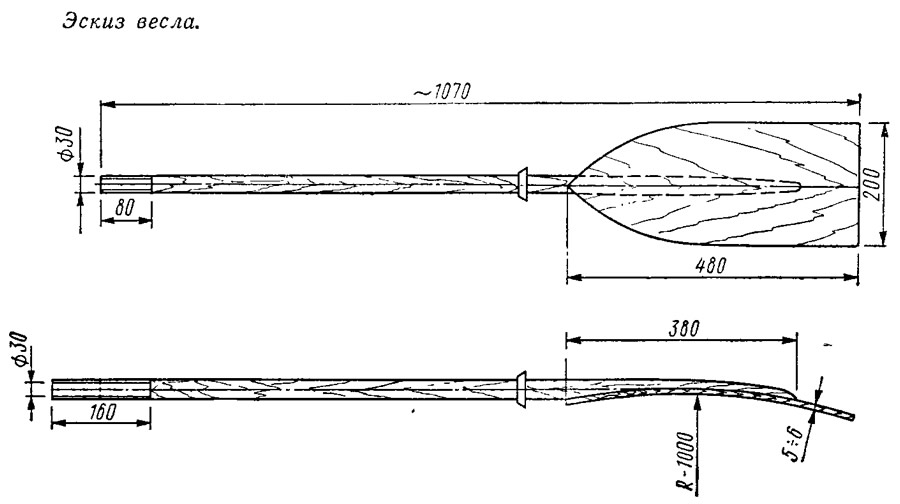

    Информация об изображенииЭскиз весла
    Эскиз весла

    Половины шпангоута склепываются между собой на вставках из дюраля Д16АМ и заполнителях из фанеры. К верхней части шп. 2 и 4 одновременно приклепывается скоба 32 для крепления конца мидельвейса. На все шпангоуты ставятся скобы 34 для фиксации положения стрингеров, а на шп. 1 и 5 дополнительно на верхнюю точку — скобы для посадки мидельвейса. Крепление шпангоутов к кильсону предусмотрено с помощью вертушек 35 (размеры в скобках — для шп. 1 и 5).

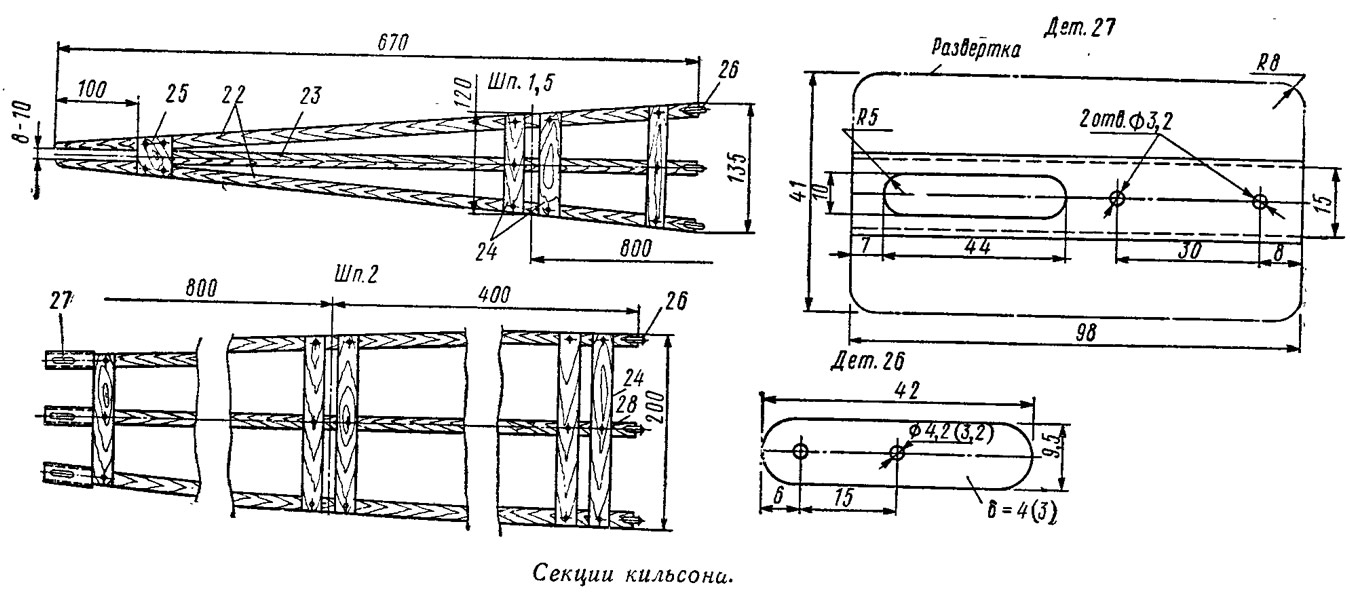

    Информация об изображенииСекции кильсона
    Секции кильсона

    Винты 33 (на шп. 3 — штифты) для крепления привального бруса вытачиваются из нержавейки. На сами привальные брусья ставятся на заклепках овальные планки 14. Для правильной их установки необходимо собрать — соединить между собой две центральные секции привальных брусьев и от стыка отложить в обе стороны по 400 мм. На секции бруса с замком овал разворачивается на 180°. Для крепления к шп. 3 в язычке привального бруса сверлится (по месту) отверстие под штифт 37.

    Закрепив привальные брусья сначала на трех средних шпангоутах, можно разметить места установки овальных планок для присоединения к шп. 1 и 5. Для этого надо пристыковать концевые части привальных брусьев и, прижав их к концевым шпангоутам, отметить точки соприкосновения привального бруса с винтом.

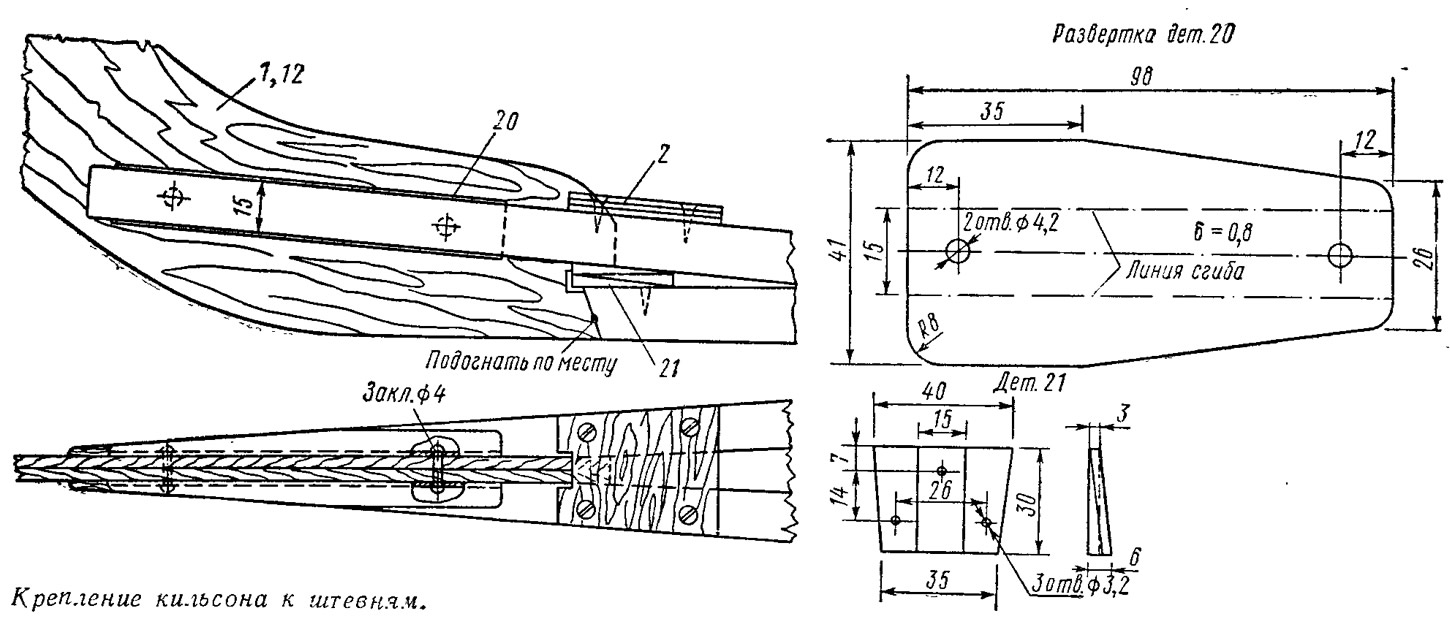

    Информация об изображенииКрепление кильсона к штевням
    Крепление кильсона к штевням

    К заготовке мидельвейса приклепывается крючок 19 и замок 18, у штевней крепится язычок и по месту устанавливается вилка 17.

    Концевые звенья привальных брусьев стрингеров и мидельвейсов приклепываются к штевням (привальный брус при помощи накладки 16) Перед тем как сверлить отверстия под заклепки, необходимо собрать весь каркас, притянув стрингера шпагатом.

    Информация об изображенииУстановка каркаса для разметки оболочки
    Установка каркаса для разметки оболочки

    Соединяемые в носу петлей боковые стенки фальшборта выклеиваются на водостойком клее по шаблону (радиус 1200 мм) из полос 7- и 10-миллиметровой фанеры. По нижней кромке заготовок предварительно выбирается паз для протягивания шнура деки. Для соединения со шпангоутами в фальшбортах необходимо по месту сделать прорези, в которые заходят концы скоб 31, установленных на шп. 3 и 4. Подогнав фальшборты по скобам, следует приклепать защелки 40. Затем ставится задник 39, присоединяемый на уголках из-дюраля.

    Информация об изображенииФальшборт и детали крепления
    Фальшборт и детали крепления

    Для изготовления оболочки нужно подготовить цельное полотнище длиной 4,2 м и шириной не менее 0,91 м Полотнище накладывается на днище собранного каркаса; края материала, выступающие за привальные брусья, стягиваются крепкими нитками. Материал в носу и корме прорезается по ДП и производится подгонка по штевням. Оконечности оболочки упрочняются: по соединению изнутри и снаружи наклеиваются метровые куски разрезанного вдоль на две части резинового шланга. Теперь, не снимая с каркаса склеенной оболочки, можно приступить к выкраиванию и присоединению деки. Дека состоит из четырех частей; в две средние по периметру выреза кокпита вшивается резиновый шнур для обтягивания по фальшборту, затем к ним пришиваются концевые части. Дека сшивается с низом оболочки, после чего шов проклеивается герметизирующей полоской.

    Информация об изображенииЗаделка оболочки на штевнях
    Заделка оболочки на штевнях

    Спинку можно прикрепить к фальшборту при помощи овальных планок 14 и стержней 38. Упор для ног проще всего сделать в виде фанерной площадки размером 180X240, прикрепленной к шп. 2 подгоняемыми по месту растяжками из проволоки диаметром 3 мм.

    Приводим эскиз простого весла, изготовляемого из дерева; лопасти вырезаются из 5-миллиметровой фанеры. Соединительные втулки советуем сделать из дюраля (наружная) и латуни (внутренняя).

    При сборке лодки сначала нужно собрать обе половины каркаса и вставить их по очереди в оболочку. За тем закрываются замки кильсона, вставляется средний шпангоут (шп. 3) и концы мидельвейсов крепятся к шп. 2 и 4. Последняя операция — заводятся в пазы фальшбортов края деки с зашитым шнуром, фальшборт крепится к шпангоутам.
