Размерения «Тайменя» выбраны по опыту эксплуатации ряда самодельных одноместных байдарок различных конструкций. Грузоподъемность вполне достаточна даже для продолжительных туристских плаваний. Размеры кокпита сознательно сделаны больше обычных, чтобы упростить загрузку и разгрузку байдарки, чтобы легче и удобнее было садиться в неё и вылезать.
Основные данные байдарки «Таймень»
| Длина, м | 3,45 |
| Ширина, м | 0,75 |
| Высота (до привального бруса), м | 0,25 |
| Вес (в упаковке), кг | 10 |
| Грузоподъемность, кг | 135 |
| Размеры кокпита, см | 40X85 |
| Габариты пакета, см | 10x35X135 или 15X23X135 |

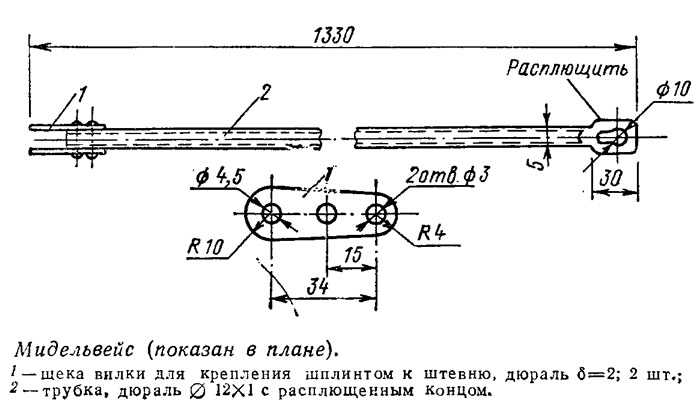

Габариты пакета позволяют перевозить байдарку любыми видами транспорта; длина пакета равна размеру багажника «Волги» по диагонали. Время сборки лодки зависит от сноровки, но в принципе не превышает 10—15 минут: чтобы собрать замкнутую ферму каркас», достаточно завинтить четыре гайки-барашка, закрыть четыре крючка и замкнуть шесть звеньев трубчатых стрингеров. Для упрощения дела соединения штевней со стрингерами и мидельвейсами сделаны неразборными — на шплинтах-шарнирах, а фальшборты приклеены к деке.
Изготовление байдарки в домашних условиях занимает всего 3—4 человеко-дня, так как в конструкции ее использованы «полуфабрикаты» —две хоккейные клюшки и две П-образные трубки от раскладушки. Потребуются, кроме того, планка деревянная (можно использовать рукоятку клюшки) 20X30X750; швеллер дюралевый 15X25X1,5 — 2,5 пог. м; швеллер дюралевый 20X25X2 — 1,35 пог. м; дюралевые трубки ∅12X1 — 18 пог. м, ∅14X1,5 — 4 пог. м; обрезки дюраля δ=1,5÷3,0 мм; заклепки дюралевые ∅3—4; винты М5X45 с гайками-барашками — 4 шт; латунная проволока ∅2 для изготовления 6 шплинтов на штевнях; шайбы; твердая резина толщиной 6—8 мм. 8се эти материалы я купил в «Юном технике». На оболочку пойдет 3,5 м2 прорезиненной ткани (желательна газгольдерная трехслойная) и на деку 1,7 м2 (любая привлекательная на вид и с водоотталкивающими свойствами).
Шпангоуты (их всего два) представляют собой замкнутые рамки. Согнуть их можно без помощи каких-либо особых приспособлений и подогрева, если использовать изгибы, имеющиеся на П-образных трубках каркаса раскладушки (на эскизе показаны пунктиром). Особая точность при этом не нужна, так как к шпангоутам приклепываются планки 5 для фиксации стрингеров, и обеспечить заданное табличкой положение точек 1, 2, 3 и 5 можно, несколько изменяя длину этих планок 5 (делайте это, уложив готовую рамку на плаз — лист бумаги с разбивкой положения точек). Резиновые гнезда, как и полоска микропористой резины на килевой ферме, будут в какой-то степени амортизировать ударные нагрузки, опасные для оболочки и каркаса байдарки, а кроме того, позволяют увеличить расстояние между оболочкой и деталями каркаса, что предохраняет резиновую ткань от истирания и повреждений.
Если вы хотите, чтобы шпангоуты умещались в более узкий чехол, сделайте их разъемными; фиксаторы в местах разъема (между точками 1 и 2) не требуются, поскольку верхняя часть стыкуется с нижней — надевается на втулку 6 с использованием упругой деформации дюралевой трубки; могу добавить, что верхнюю половину шпангоута при этом «по совместительству» я использовал на стоянках как раму для пилы-ножовки.

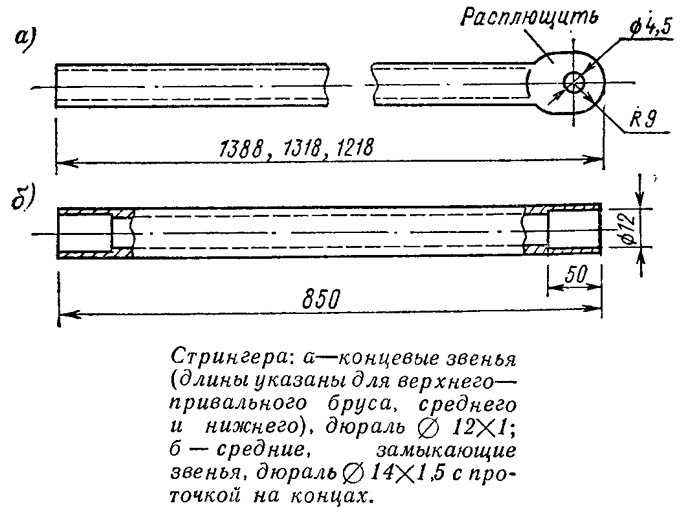

Взаимозаменяемые средние — замыкающие— звенья стрингеров, надевающиеся на концы звеньев, висящих на штевнях, можно нарезать и из дюралевой трубки ∅16X 1,5 (например, из старых лыжных палок). 8 этом случае они будут храниться (в упаковке) надетыми на концевые стрингера; для фиксации их положения советую применить самый простой, но достаточно надежный вариант — на концевые стрингера в соответствующих местах наматывается изолента.
Не забудьте всюду, где можно, в дюралевые трубки поставить деревянные пробки на клею: это нужно, чтобы в конечном итоге обеспечить непотопляемость байдарки.

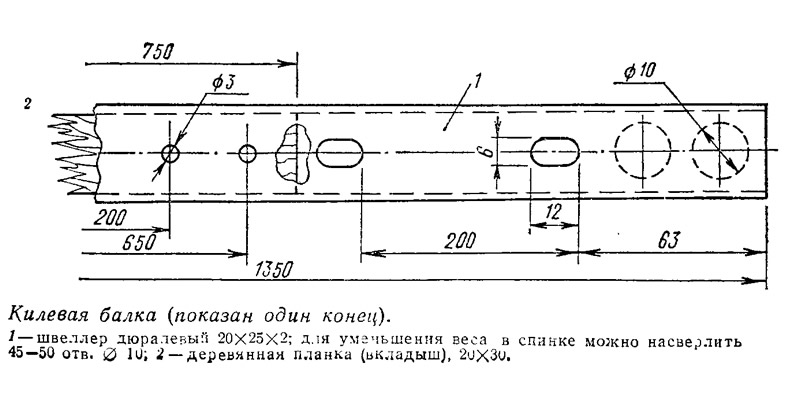

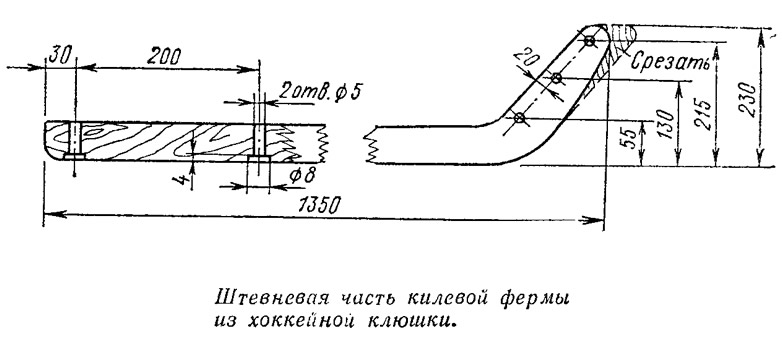

Длина деревянной планки (750 мм), приклепываемой к швеллеру киля, уточняется по месту при пробной сборке байдарки: поскольку в ее торцы упираются края штевневых частей килевой фермы, от этого размера зависит натяжение оболочки. Сразу же отмечу, что все деревянные детали килевой фермы надо пропитать несколько раз горячей олифой и покрасить или, еще лучше, оклеить стеклотканью на эпоксидной смоле для повышения долговечности и прочности каркаса. При этом винты на концах штевневых частей должны быть надежно запрессованы в соответствующих гнездах.
В случае участия в сложных походах для повышения маневренности стоит, пожалуй, рекомендовать некоторый изгиб килевой фермы, например, подъем оконечностей на 2°, как это сделано на байдарке «Сирена» (см. №39 сборника); при этом байдарка с полной нагрузкой останется достаточно устойчивой на курсе без руля. Чтобы получить нужный изгиб, придется распарить рукоятки клюшек в горячей воде и зафиксировать в изогнутом состоянии на 2—3 суток. Кстати говоря, в качестве концевых деталей килевой фермы можно использовать не только деревянные, но и дюралевые клюшки (московского производства).
Прочность «Тайменя» уже проверена практически, в том числе и участием в сложных походах, но если вы рассчитываете на тяжелые условия плавания, лучше наложить на килевую ферму дополнительный швеллер большего размера, как показано на схеме байдарки (сеч. В-Б), и сделать более мощным верхний пояс стрингеров, образующий привальный брус.

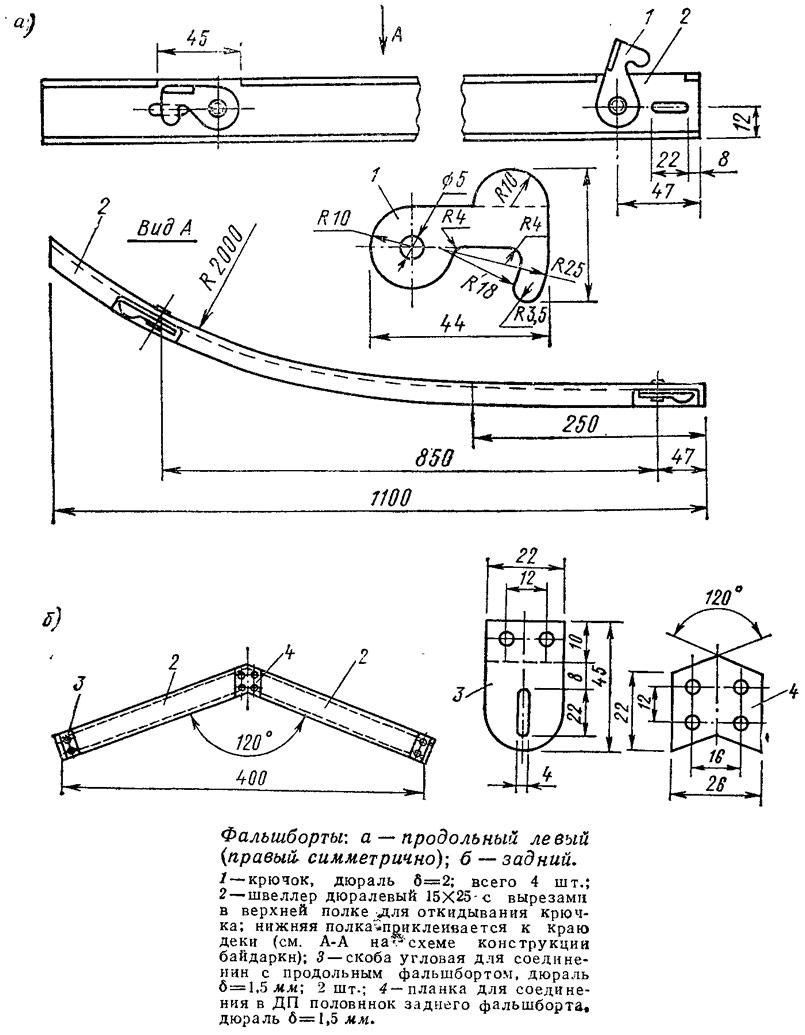

Изготовление оболочки подробно описывалось на страницах сборника (см. №23, №25, №39). Отличие в данном случае состоит в том, что фальшборты, нарезанные из дюралевого швеллера, наглухо приклеиваются клеем 88Н к внутренним кромкам выреза деки (см. сеч. А-А на схеме). Протекторы на штевни вырезаны из медицинской грелки, на киль и стрингера— из велотрубки. Можно применить и другой вариант — полоски микропористой резины шириной 20 мм, приклеиваемые изнутри к оболочке и снизу — к деталям килевой фермы.
К оконечностям деки пришиваются ременные петли для крепления буксировочного шнура.
Сборка байдарки производится в такой последовательности. Штевневые части килевой фермы с висящими на них стрингерами и мидельвейсами вставляются в оболочку. Средняя часть килевой фермы (на схеме 8) соединяется с носовой частью двумя гайками-барашками, причем одновременно одной из них неплотно привинчивается установленный на свое место носовой шпангоут, развернутый временно в ДП байдарки. Теперь соединяемые концы кормовой штевневой и средней частей приподнимаются, конец штевневой части вводится под коробку швеллера до упора в торец деревянной планки 9 (см. схему); плавным нажимом сверху оба конца одновременно опускаются, распирая каркас и обеспечивая натяжение оболочки в продольном направлении. Кормовая часть килевой фермы вместе с кормовым шпангоутом, также еще развернутым в ДП байдарки, закрепляется двумя гайками-барашками.
С помощью соединительных (замыкающих) звеньев стыкуются стрингера, концы мидельвейсов надеваются на соответствующие штыри в ДП на обоих шпангоутах. Шпангоуты поочередно разворачиваются в рабочее положение, т. е. под 90° к ДП, причем стрингера вставляются в соответствующие гнезда, а после этого окончательно затягиваются гайки-барашки, крепящие шпангоуты к килевой ферме. Разворотом шпангоутов обеспечивается поперечное натяжение оболочки на каркас. Остается надеть бортовые и кормовой фальшборты на крепежные скобы шпангоутов и застегнуть четыре крючка.
Чтобы ваша байдарка обладала положительной плавучестью, в качестве сиденья и спинки используйте резиновые надувные подушки в чехлах. Надувное сиденье кладется на фанерный щиток, привинченный к килевой ферме (крепится гайкой-барашком вместе со шпангоутом). Упором для ног служит носовой шпангоут. Спинка пристегивается к кормовому шпангоуту.
Фартук, совершенно необходимый в сложных походах, выкраивается по месту — по размерам кокпита. По внешнему периметру фартука вшивается шнур с двумя элементами упругости — отрезками резиновой трубки, обеспечивающими плотное прилегание ткани к фальшборту. По краю круглого внутреннего отверстия фартука вшит легкий обруч из дюраля или пластика (можно использовать детский хула-хуп), на который и натягивается «юбка» гребца или нижняя кромка «эскимосской» куртки, снабженная резинкой.
Эскиз и описание простого и удобного весла приведены в №39 сборника. Следует только добавить, что для сложных походов фанерные лопасти обязательно следует окантовать полоской из латуни или вообще заменить дюралевыми толщиной 1,5 мм с дополнительной накладкой по краю — полоской толщиной 1,0 мм.
Чехол рекомендуется пошить из палаточного полотна с усилением нижней части брезентом. Можно придать ему вид рюкзака, в который умещается все походное снаряжение, или чехла-пенала с застежкой-молнией и одним заплечным ремнем.
В заключение несколько слов о вариантах «Тайменя». Конструкция байдарки позволяет путем небольшой доработки менять ее основные размеры. Используя полную длину клюшек (1,5 м) и укоротив соответственно замыкающие звенья стрингеров, можно изготовить простейший 3-метровый вариант грузоподъемностью 90 кг.
Увеличение ширины байдарки до 80 см и повышение грузоподъемности до 150 кг достигается перестановкой шпангоутов на 200 мм в нос и в корму с креплением на крайних винтах; при этом нужно будет удлинить фальшборты и поставить между ними спинку-бимс. Такую лодку на прогулках можно будет использовать и в качестве двухместной. Если вы захотите, чтобы при обоих вариантах можно было использовать одну и ту же оболочку, придется сделать деку с разрезом в ДП и шнуровкой, закрываемой клапаном, а продольные фальшборты — съемными.
