Дюралюминиевая мотолодка «Енисей»

Год: 1974. Номер журнала «Катера и Яхты»: 50
          0

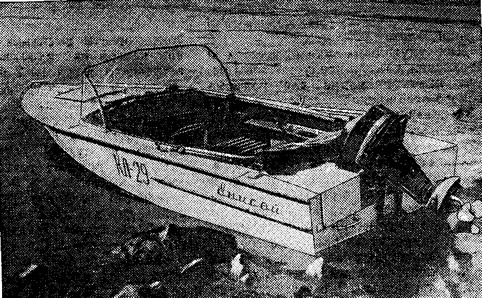

Информация об изображении«Енисей» возле берега
«Енисей» возле берега

Когда Красноярскому судостроительному заводу, на котором мы работаем, было поручено выпускать дюралевую мотолодку «МКМ», мы решили предложить свой вариант «дюральки», в большей степени удовлетворяющий условиям плавания по нашим сибирским рекам.

Спроектированные и изготовленные нами две опытные мотолодки типа «Енисей» в первую же навигацию 1971 г. проплавали около 300 часов в самых сложных условиях. Так, мы не раз проходили пороги Казачинский на Енисее, Большой и Косой — на Кане, а эти три порога отличаются и сложностью хода, и крутыми валами; не было случая, чтобы лодку забрызгивало или заливало водой. Успешно выдержала испытания и конструкция корпуса наших лодок.

Основные данные лодки

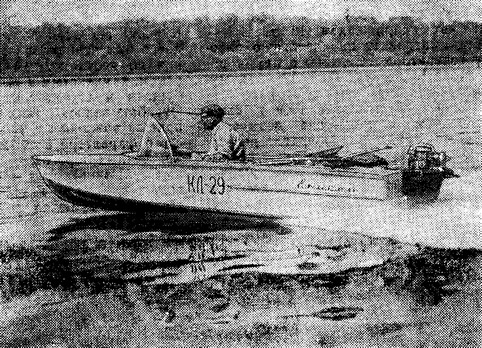

Информация об изображении«Енисей» на ходу
«Енисей» на ходу

Длина наибольшая, м4,3
Ширина, м1,53
Высота борта на миделе, м0,58
Вес корпуса, кг100

Обшивка «Енисея» изготовлена из 2-миллиметровых, а палуба — из 1,5-миллиметровых листов алюминиево-магниевого сплава АМг-5. Узел соединения листов на скуле получился гораздо более простым, чем на серийных лодках, выпускаемых промышленностью. При заготовке листов днища на скуле оставили припуск 25—30 мм, который затем отогнули вверх — на борт для клепки. За транцем днищевую обшивку выпустили на 20 мм в корму и поставили угольник, который уплотняет соединение и обеспечивает жесткость кромки днища. Для крепления бортовых листов к палубе по верхней кромке их также был отогнут фланец шириной 15—20 мм (в носу до 60 мм), а палуба выкроена с соответствующим припуском по ширине. Паз по килю снаружи закрыт 80-миллиметровой дюралевой полосой.

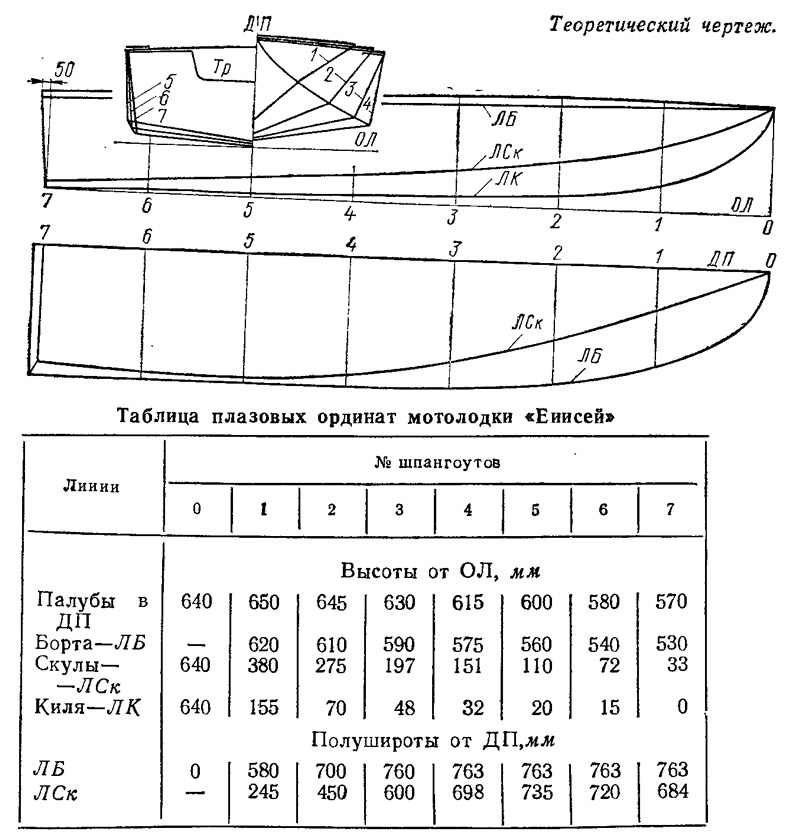

Информация об изображенииТеоретический чертеж
Теоретический чертеж

Набор корпуса, изготовленный из дюралевого угольника, состоит из шести шпангоутов и десяти днищевых стрингеров. Для упрощения конструкции мы поставили шпангоуты поверх стрингеров, так что стрингера в шпангоуты не врезаются, а соединяются на «коротышах».

Особое внимание обращено на прочность кормовой части корпуса. Против струбцин подвесного мотора транец надежно раскреплен с днищевыми стрингерами солидными кницами; жесткость его верхней кромке придает угольник, проходящий от борта до борта, под которым поставлена подмоторная доска сечением 30X100 мм; по периметру транца установлен мощный обделочный угольник 40X40.

Конструкции корпуса клепаются заклепками из дюраля Д1В диаметром 4 и 3 мм с полупотайной головкой. Для уменьшения сопротивления воды движению лодки в кормовой части днища клепка выполнена впотай. На скуле применен двухрядный шов с шагом 15 мм. Килевая накладка проклепана совместно с двумя ближайшими к ДП днищевыми стрингерами. В основных водонепроницаемых швах проложена герметизирующая тиоколовая лента.

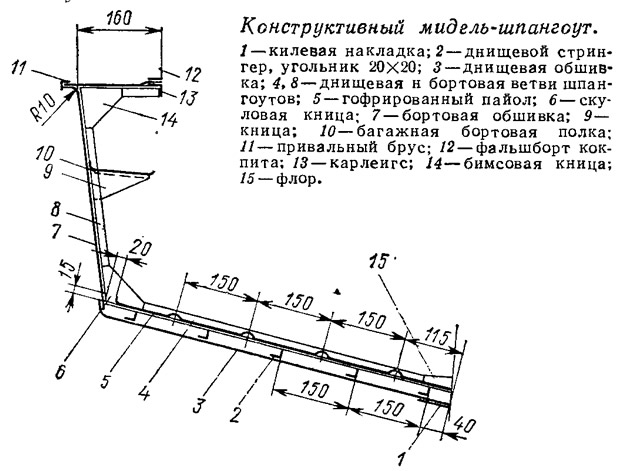

Информация об изображенииКонструктивный мидель-шпангоут
Конструктивный мидель-шпангоут

Немного об обводах мотолодки. Чтобы получить хорошую скорость при сравнительно высокой удельной нагрузке, мы сделали днище с малой килеватостью: на транце 3°, на миделе — 9°. Днище имеет у транца отгиб вниз на 6 мм, улучшающий гидродинамическое качество лодки при кормовых центровках. В носу для смягчения ударов при ходе против волны шпангоуты заострены, а для предотвращения забрызгивания палубы сделан значительный развал бортов; примерно на трети длины лодки от форштевня по скуле закреплен брызгоотбойный угольник. Поэтому на «Енисее» никогда нет явления, столь характерного для «МКМ», когда даже при небольшой волне из-под скулы вздымается пелена брызг, забрасываемая ветром прямо в кокпит.

Информация об изображенииКонструкция транца
Конструкция транца

Замеры скорости мотолодки «Енисей» под мотором «Вихрь» проводились на Енисее: при ходе вниз по течению скорость составила 50 км/час, а вверх — около 32 км/час, т. е. в среднем — 40—42 км/час. При этом в лодке находились два человека, 120 л горючего и 20 л масла, продукты, одежда и все прочее, что необходимо при выходе в дальнее туристское плавание.

Опытные образцы лодок мы оборудовали сиденьями со спинками, приставным столиком, дистанционным управлением (поворотом мотора, дроссельной заслонкой карбюратора и реверсом), тентом из водонепроницаемой ткани, деревянными веслами с уключинами, автоматическим шпигатом для отлива воды как на стоянке, так и на ходу с управлением вручную и дистанционно, ветровым стеклом, необходимыми дельными вещами. В носу и корме оборудованы объемистые багажники, закрывающиеся крышками.



Информация об изображенииКонструктивный чертеж
Конструктивный чертеж

Непотопляемость лодки обеспечивается блоками пенопласта, закрепленными под палубой в носу и корме.

Мы провели всесторонние испытания «Енисея» параллельно с лодками «Обь» и «МКМ» и, считая, что наша конструкция проявила себя с лучшей стороны, предложили свой проект для серийной постройки. Разумеется, конструкция лодки была переделана с учетом требований производства. Шпангоуты, например, предусмотрено штамповать из 2-миллиметрового листа, палубу и пайолы можно делать без набора — зигованной конструкции и т. п. Однако наш проект так и не был рекомендован специалистами МСП для серийного выпуска.

Статья была проверена: Цветков Иван
