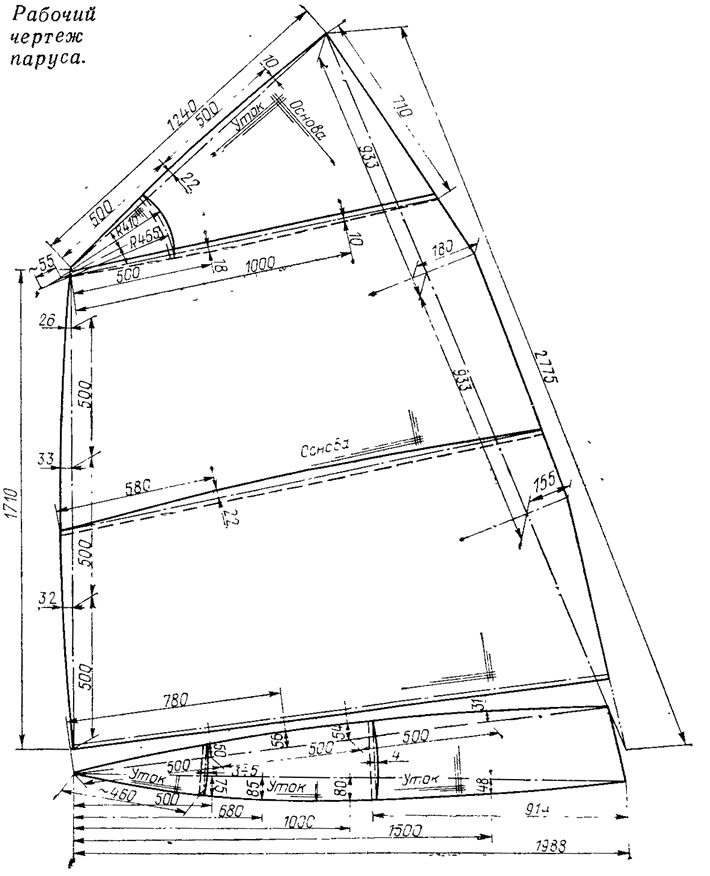

Чертеж гоночного паруса «Оптимиста»

Многим нашим читателям понравился двухмачтовый швертбот «Робинзон» (сборник №85), на котором используются паруса от швертбота международного класса «Оптимист». Редакцией получено несколько писем с просьбой выслать или опубликовать чертеж этого паруса. Публикуем чертеж гоночного паруса «Оптимиста».

По приведенному чертежу мной было сшито несколько парусов, показавших неплохие результаты в соревнованиях при любой силе ветра. Главным же достоинством предлагаемого раскроя является экономичное использование ткани.

Наиболее подходящим материалом является дакрон массой 130 г/м2, для прогулочных лодок может использоваться и другая плотная и прочная ткань.

Раскрой паруса начинается с верхнего полотнища, которое кладется утком параллельно серпу верхней шкаторины. Нижнее профилированное полотнище также раскладывается утком параллельно серпу нижней шкаторины, начиная от шкотового угла. Заделка углов, размер боутов и лат-карманов выполняются по правилам обмера.

При раскрое необходимо помнить, что размер по диагонали между верхним галсовым и шкотовым углами не должен превышать 2580 мм.
