Пробник электрика для походных условий

Предлагаемый пробник во многих случаях может заменить тестер, особенно в походных условиях. Источником питания служат два элемента «316», Благодаря применению кремниевых транзисторов ток, потребляемый прибором в дежурном режиме, невелик (около 1 мкА), элементы служат не менее года.

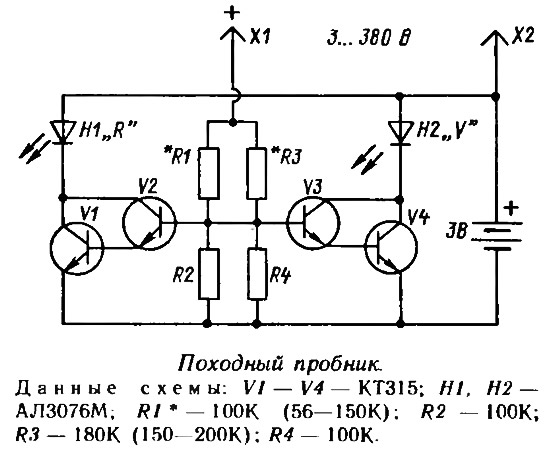

При замыкании щупов пробника (рис. 1) открывается составной транзистор V1, V2 и горит светодиод HI «R», что указывает на наличие контакта в цепи. Резистор R1 подбирается возможно большего сопротивления, a R3 таким образом, чтобы составной транзистор V3, V4 был при этом закрыт.

При подключении пробника к источнику напряжения постоянного или переменного тока от 3 до 390 В загораются оба светодиода.

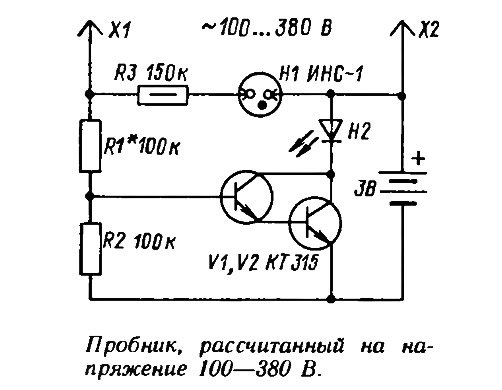

Если пробник будет использоваться при работе только с напряжением сети 220 В, то схему можно упростить (рис. 2). Здесь индикатором напряжения служит неоновая лампа Н1.

Пробник смонтирован мной в пластмассовой коробочке (упаковка от часов) с размерами 68X53X22 мм, можно использовать также футляр от зубной щетки При монтаже выводы деталей при помощи паяльника вдавливались в пластмассу корпуса. В качестве платы можно использовать фольгированный стеклотекстолит. От воды схему можно защитить, заполнив корпус солидолом. При смене батарей солидол легко удаляется бензином.

Светодиоды желательно применить красного света, который хорошо различим при дневном освещении.
