Два варианта движителя для мелких плавсредств

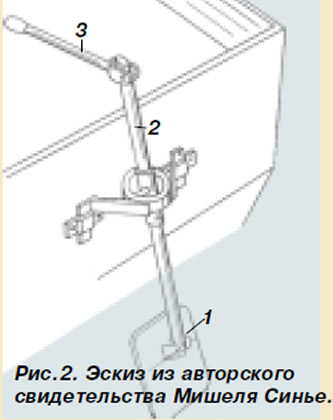

Француз Мишель Синье по заявке № 7901564 в 1979 г. получил авторское свидетельство на "Устройство для маневрирования легкими плавсредствами вручную" (рис. 2). Автор предназначает его для аварийного использования на катерах и яхтах, хотя, на наш взгляд, оно может быть практически применено лишь на простейших рыболовных лодках-челноках, когда у рыбака свободна только одна рука.

Для придания движения по курсу (и для поворота — заноса кормы) штангу 2 нажимом на рукоятку 3 заставляют совершать колебательные движения в вертикальном положении.

Рабочий ход пластины-гребка 1 при движении за корму, когда "гребец" двигает рукоятку 3 вниз. При заносе пластина-гребок, закрепленная шарнирно на конце штанги 2, разворачивается в нейтральное горизонтальное положение.

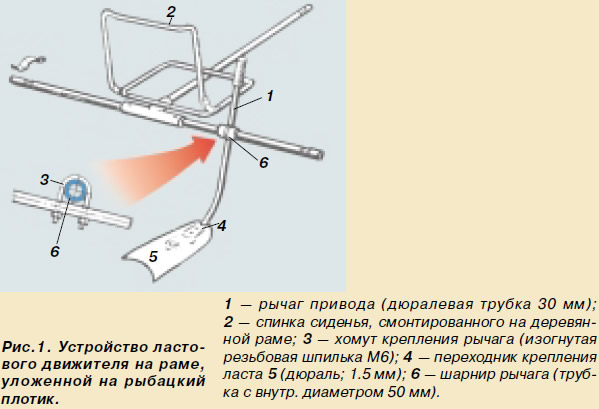

Устройство Синье не блещет оригинальностью, но может натолкнуть наших мастеров на то или иное решение. Попутно приводим схему по сути аналогичного ластового движителя конструкции Владимира Ковалева (рис. 1), заимствованную из журнала "Моделист-конструктор" (№ 8, 1991 г., прислана Ю. Михайловым, собирающимся использовать движитель на малой лодке, перевозимой на одноколесном прицепе за мотоциклом).
