Технология изготовления ламинированных шпангоутов

Шпангоуты — одна из наиболее уязвимых частей набора деревянного корпуса. Переменная влажность, большое количество металлических креплений с обшивкой, значительные эксплуатационные нагрузки способствуют их разрушению. В московском яхт-клубе «Водник» разработано и изготовлено приспособление, позволяющее упростить изготовление новых шпангоутов для замены вышедших из строя; оно может быть применено и для изготовления любых криволинейных деталей при постройке малых судов.

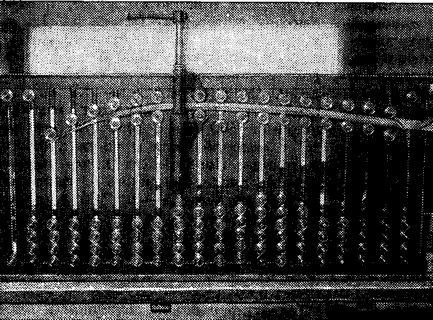

Приспособление состоит из стенда, струбцины и лекала. Стенд набран из вертикальных стальных полос сечением 50X5, приваренных к жесткой раме из угольников. В просветах шириной 10 мм между полосами свободно перемещаются болты М10, на концы которых надеты стальные цилиндрические упоры диаметром 35 мм с высотой, несколько большей, чем ширина шпангоута. Болт с упором фиксируется заворачиванием гайки. Струбцина имеет полукруглые губки, установленные под углом 45° к кронштейнам; это позволяет завинчивать гайки торцевым ключом.

Лекало с гибкой металлической линейкой, подвижными планками и винтовыми зажимами, фиксирующими планки на деревянной рейке, имеет размеры, соответствующие размерам наибольшего из заменяемых шпангоутов.

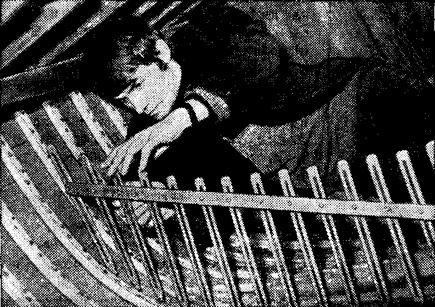

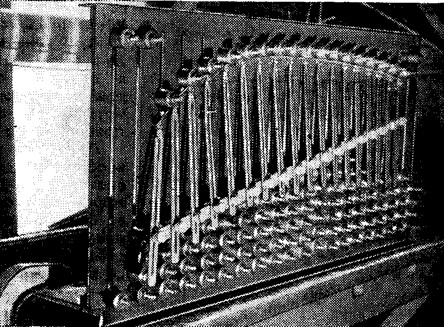

Шпангоуты выклеиваются из трех-четырех реек, нарезанных из прямослойного дуба или ясеня; наружную рейку можно изготовить из красного дерева. Очертания шпангоута, подлежащего замене, фиксируются по месту — на корпусе — при помощи лекала, что обеспечивает высокую точность сохранения обводов корпуса. Лекало укладывается на стенд, и по снятой с места линии выставляются цилиндрические упоры.

Собранный из реек-заготовок с нанесенным клеем (связующим) пакет обертывается полиэтиленовой пленкой, чтобы предотвратить приклеивание к упорам, устанавливается на стенд и последовательно притягивается к неподвижным упорам струбциной. Положение подвижных упоров до снятия и перестановки струбцины фиксируется гайкой.


Между пакетом заготовок и упорами прокладываются гибкие металлические полосы, благодаря чему обеспечиваются более плавный изгиб шпангоута и отсутствие вмятин от упоров.

На стенде можно выклеивать несколько шпангоутов одновременно. Для склеивания целесообразно использовать пластифицированную эпоксидную смолу.

В разработке приспособления принимали участие Ю. Б. Андреев и В. Ю. Баринов.
