Сигнализатор критического уровня бензина в баке

Разработанное мною устройство сигнализирует о том, что заданный уровень бензина в баке достигнут; это является предостережением для водителя.

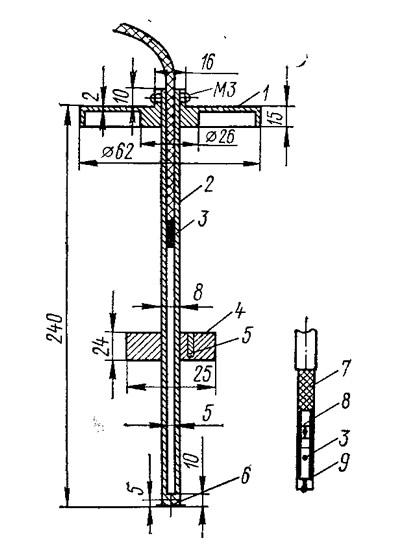

Сигнализатор содержит датчик уровня, сигнальную лампу и сухую батарею. Датчик состоит из основания в виде крышки бака 1 и трубки 2 прямоугольного сечения, опускаемой в горловину бака.

Верхняя часть трубки запрессована в основание датчика, нижняя — герметично заделана, чтобы в него не попадал бензин. Трубка должна быть изготовлена обязательно из немагнитного материала. Внутрь ее вводится геркон 3 — магнитоуправляемый герметичный контакт, закрепленный на конце коаксиального кабеля диаметром 5 мм.

Геркон может быть установлен на любом уровне трубки, т. е. бака. Снаружи по трубке скользит поплавок, изготовленный в виде тороида из бензостойкого пенопласта. В массу поплавка впрессован плоский магнитик 5, плоскость которого располагается параллельно продольной осн сечения трубки. К нижнему концу трубки винтом крепится кольцо-упор 6, чтобы поплавок не соскальзывал с нее при вынимании датчика из бака.

Принцип действия устройства несложен. Поплавок опускается вместе с уровнем бензина в баке. В момент, когда он опустится до уровня геркона, магнитное поле поплавка замкнет геркон и лампочка, последовательно соединенная с герконом и батарейкой, загорится.

В моем указателе использован плоский магнит, один из концов которого имеет паз, прорезанный примерно на треть длины магнита. Если магнит не имеет такого паза, то при прохождении поплавком уровня, на котором установлен геркон, последний срабатывает дважды.

Геркон срабатывает при определенном положении контактов относительно магнитного поля, поэтому поплавок не должен поворачиваться вокруг продольной оси трубки; ее лучше сделать прямоугольного сечения. Перед установкой геркона на заданном уровне кабель крепится при помощи двух винтов в верхней части трубки, которую необходимо развернуть относительно кабеля так, чтобы геркон устойчиво срабатывал.

В устройстве можно использовать магнит от мебельной защелки, особенно если он выполнен из керамики. Если же использовать магнитное кольцо от малогабаритного динамика, то все операции, связанные с проверкой правильности ориентации магнита относительно геркона, становятся ненужными, а трубку можно использовать круглого сечения.

Лучше всего использовать геркон типа КЭМ-2А. Схема его заделки в кабель показана на эскизе. Оплетку кабеля 7 на длину примерно полторы длины геркона надо освободить от оболочки. Центральную жилу 8 необходимо обрезать на длину геркона и припаять к одному из выводов. На геркон следует надеть хлорвиниловую трубку 9, натянуть оплетку кабеля на хлорвиниловую трубку и запаять на втором выводе геркона.
