Устройство для погрузки лодки на автомобиль

В Англии фирмой «Яхтекс» выпускается простой по конструкции подъемник, позволяющий одному человеку без особых усилий поднимать на автомобиль лодку массой до 90 кг.

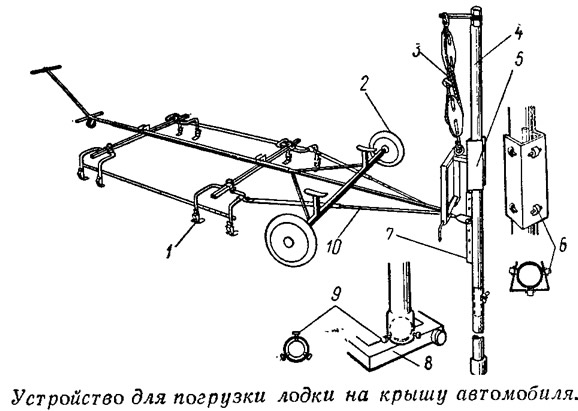

Подъемник состоит из стойки 4, по которой на роликах 6 скользит каретка 5. К каретке крепятся тали 3 и регулировочная планка 7 для закрепления на ней конца рамы 10. Стойка устанавливается на шар сцепного устройства 8 автомобиля; такими устройствами снабжаются практически все марки машин. Винты 9 (M12) надежно фиксируют стойку на шаре. Планка 7 опускается ниже шара так, чтобы рама 10 с захватами 1 для крепления к кузову машины могла оказаться на земле. Лодка закатывается на трейлере 2 на раму, где трейлер фиксируется при помощи специальных захватов.

Затем выбирается ходовой конец талей 3 так, чтобы рама оказалась на уровне крыши автомобиля. Рама освобождается от трейлера и устанавливается на крыше — как обычный багажник. Остается, взявшись за рукоятку трейлера, приподнять носовую часть лодки (она весит менее половины общего веса судна) и, развернув ее по ходу автомобиля, вновь соединить трейлер с рамой.

Таким образом лодка оказывается закрепленной на багажнике и имеет дополнительную опору в виде стойки 4.
