Моторы с маркой «Нептун», выпускаемые Московским машиностроительным ПО «Красный Октябрь» с 1970 г., хорошо известны любителям водно-моторного спорта и туризма. Выпущено более 200 тыс. «Нептунов» трех модификаций — «Нептун», «Нептун-М» и «Нептун-23». В настоящее время завод работает над выпуском новой модели «Нептуна-23Э», оснащенной электронной системой зажигания.
Публикация каталога рассчитана на три — четыре номера. В завершающей публикации предполагается дать сведения по взаимозаменяемости деталей для моторов различных модификаций.

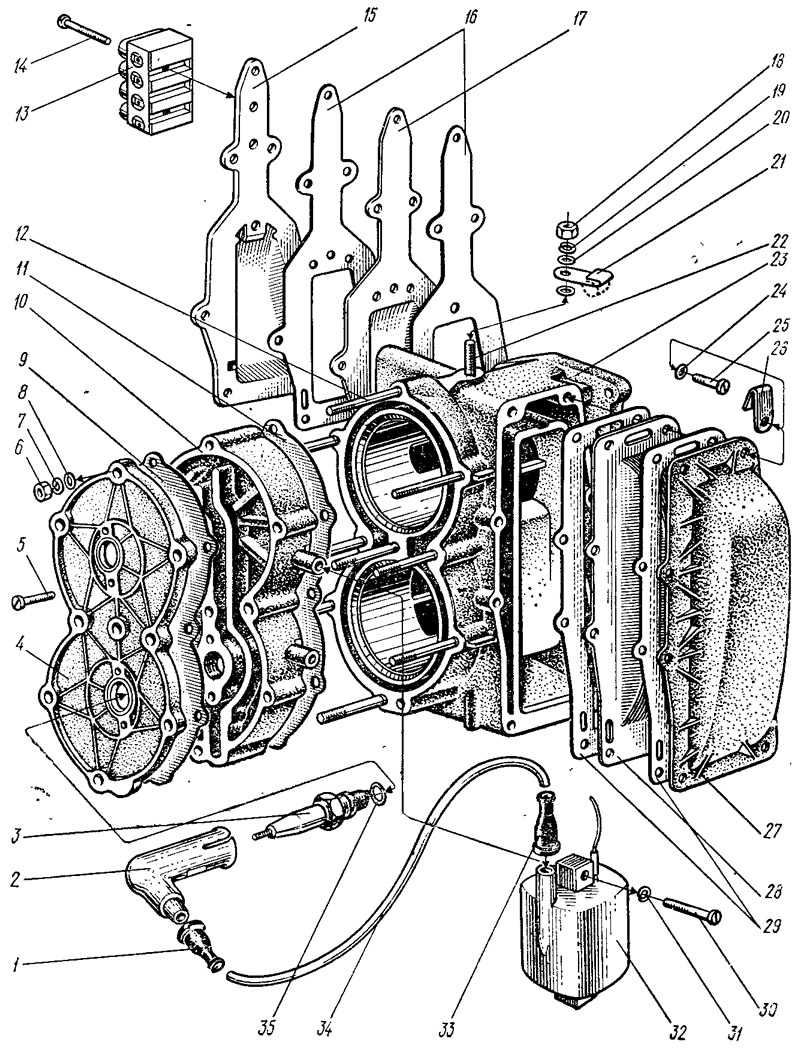

Двигатель (блок цилиндров), свечи и трансформаторы:
- 1 — трубка 16.02.50121;
- 2 — сопротивление подавительное A14SU с экраном, 00087359405;
- 3 — свеча зажигания СИ-12РТ, 000901832046;
- 4 — крышка головки блока 16.11.000.02;
- 5 — винт 3157А-6-12, 8.2.3157.06012.2;
- 6 — гайка 3301А-8, 8.2.3301.08000.2,
- 7 — шайба пружинная 865Г0.5, 8.0.6402.08000.5, ГОСТ 6402—70;
- 8 — шайба 16.02.40075;
- 9 — прокладка, 16.02.50063;
- 10 — двигатель в сборе, 16.11.100.00; головка блока цилиндров, 16.11.000.20;
- 11 — прокладка головки блока, 16.02.594.00;
- 12 — шпилька* 3251А-8-64Ц, 8.2.3251.08064.2;
- 13 — клеммник, 16.00.034.00;
- 14 — винт 3157-3-20, 8.2.3157.03020.2;
- 15 — патрубок правый, 16.11.000.03;
- 16 — прокладка патрубка, 16.02.50064;
- 17 — экран патрубка, 16.11.000.21;
- 18 — гайка 3301А-6, 8.2.3301.06000.2;
- 19 — шайба пружинная 665Г0.5 ГОСТ 6402—70; 8.0.6402.06000.5;
- 20 — шайба 6.12.04.026 ГОСТ 11371—68, 8.11371.061.20.2;
- 21 — скоба, 16.02.60015;
- 22 — шпилька* 3251А-6-38, 8.2.3251.06038.1;
- 23 — блок цилиндров (в сборе) 16.11.101.00;
- 24 — шайба 5.04.026 ГОСТ 11371—68, 8.11371.05100.2;
- 25 — винт 3157А-5-16, 8.2.3157.05016.2;
- 26 — хомут 16.02.60027;
- 27 — патрубок левый 16.11.000.05;
- 28 — экран патрубка 16.11.000.22;
- 29 — прокладка патрубка 16.02.50065;
- 30 — винт 3041А-6-24, 8.2.3041.06024.2;
- 31 — см. поз. 19;
- 32 — трансформатор ТЛМ (исполнение 1 и 2), 000873317130;
- 33 — см. поз. 1;
- 34 — провод* ПВВ ГОСТ 14867—69 (l = 120 и l = 170 мм); 000944615000
- 35 — кольцо уплотнительное 1950А-14-20, 000908112000.

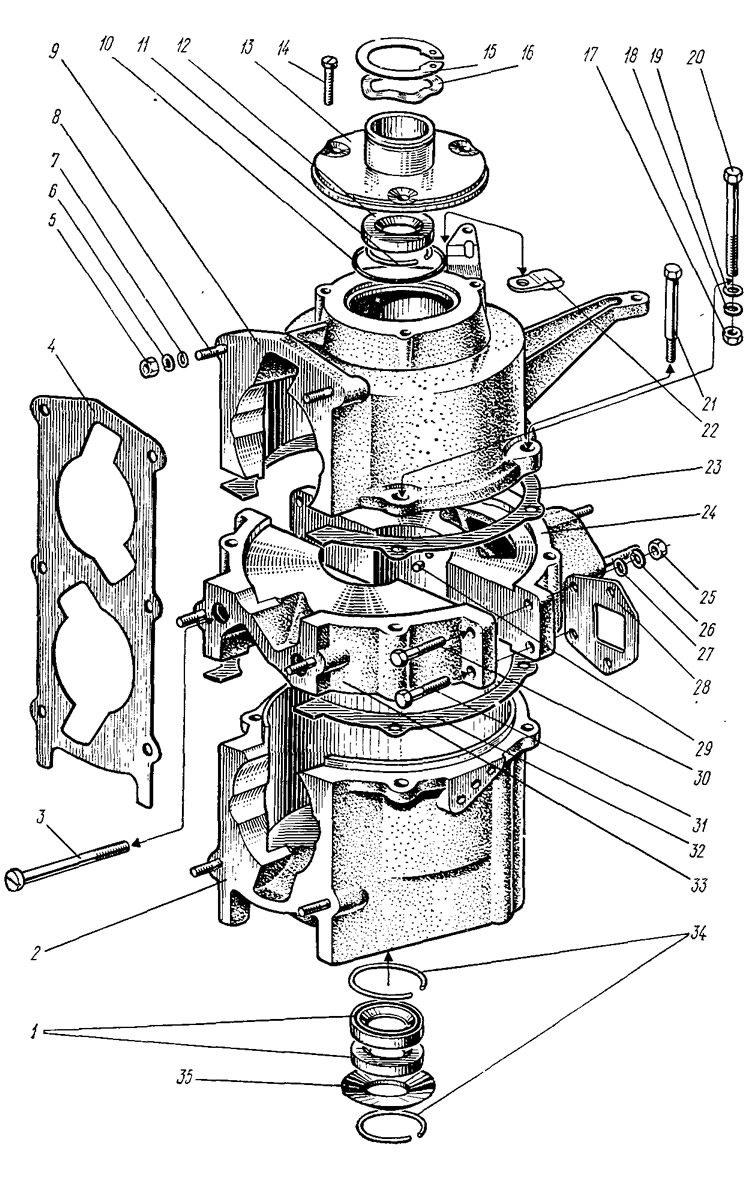

Двигатель (картер)
- 1 — манжета 16.02.593.10;
- 2 — картер 16.11.017.00, картер нижний* 16.11.012.00;
- 3 — винт 16.02.00034;
- 4 — прокладка 16.02.50067;
- 5 — гайка 3301А-8, 8.2.3301.08000.2;
- 6 — шайба пружинная 865Г0.5 ГОСТ 6402—70, 8.0.6402.08000.5;
- 7 — шайба 16.02.40028;
- 8 — шпилька* 16.02.20012;
- 9 — картер верхний* 16.11.007.00;
- 10 — кольцо уплотнительное 16.02.50072;
- 11 — кольцо стопорное 562М56-35-КД, 8.4.0562.35000.1;
- 12 — см. поз. 1;
- 13 — фланец магдино 16.11.000.07;
- 14 — винт 3177А-5-16КД, 8.2.3177.05016.2;
- 15 — кольцо стопорное 16.02.40032;
- 16 — шайба пружинная 16.02.40057;
- 17 — см. поз. 5;
- 18 — см. поз. 6;
- 19 — см. поз. 7;
- 20 — болт М8X70-052 ГОСТ 7798—70, 8.0779808070.2;
- 21 — болт 16.02.00032;
- 22 — скоба 16.02.60022;
- 23 — прокладка 16.02.50019;
- 24 — опора средняя* в сборе 16.11.036.00; крышка* подшипника 16.11.036.01;
- 25 — гайка 3301А-6, 8.2.3301.06000.2;
- 26 — шайба пружинная 665Г0.5, ГОСТ 6402—70, 8.0.6402.06000.5;
- 27 — шайба 6.12.04.026 ГОСТ 11371—68, 8.11371.06120.2;
- 28 — кронштейн 16.11.000.27;
- 29 — штифт* 4Пр22а X 8 ГОСТ 3128—70, 8.0.3128.00204.9;
- 30 — болт 16.02.00033;
- 31 — болт 3061А-6-30, 8.2.3016.06030.2;
- 32 — см. поз. 23;
- 33 — корпус подшипника 16.11.036.02;
- 34 — см. поз. 11;
- 35 — экран 16.02.40085.
Стартер
- 1 — скоба 16.15.000.06;
- 2 — собачка 16.15.000.04;
- 3 — шайба пружинящая 16.15.000.05;
- 4 — пружина 16.15.000.08;
- 5 — ролик 16.15.000.09;
- 6 — гайка 3301А-6, 8.2.3301.06000.2;
- 7 — шайба пружинная 665Г0,5 ГОСТ 6402—70 8.0.6402.06000.5;
- 8 — шайба 6.12.04.026 ГОСТ 11371—68, 8.1.1371.06120.2;
- 9 — винт 3041А-6-36, 8.2.3041.06036.2;
- 10 — стартер (в сборе) 16.15.000.00; корпус стартера 16.15.001.00;
- 11 — крышка 16.02.50068;
- 12 — ручка стартера (в сборе) 16.15.005.00; ручка стартера* 16.15.005.01;
- 13 — гвоздь 2 X 20 ГОСТ 4033—63, 8.0.4033.02020.0;
- 14 — держатель шнура* 16.15.005.02;
- 15 — шайба 16.02.40065;
- 16 — кольцо А12 ГОСТ 13942—68, 8.13942.01012.1;
- 17 — винт 3177А-6-16, 8.2.3177.06016.2;
- 18 — диск 16.15.000.07;
- 19 — блок 16.15.003.00;
- 20 — шнур l = 1500 мм, 16.15.000.02;
- 21 — кожух 16.00.057.00.
Двигатель (коленчатый вал, поршни), маховик
- 1 — вал коленчатый в сборе 16.11.034.00; щека* коленвала средняя (КЗ) 16.11.034.05.0.00;
- 2 — кольцо стопорное 16.02.40015;
- 3 — поршень в сборе 16.11.102.00.0.00;
- 4 — кольцо поршневое 16.11.000.23;
- 5 — золотник верхний 16.01.000.07;
- 6 — палец поршневой 16.11.034.09.0.00;
- 7 — пружина 16.02.90026;
- 8 — см. поз. 2;
- 9 — шатун с втулкой (К10) 16.11.111.00.0.00;
- 10 — подшипник роликовый игольчатый 464805Д ГОСТ 520—71, 000915204018;
- 11 — шайба пружинная 1665Г0.5 ГОСТ 6402—70, 8.0.6402.16000.5;
- 12 — гайка 16.02.10007;
- 13 — маховик (в сборе) 16.00.046.00;
- 14 — подшипник 305 ГОСТ 8338—75, 000910401406;
- 15 — шайба регулировочная 16.02.40084.0.00;
- 16 — шайба калибровая 16.02.40035; 16.11.034.06.0.00
- 17 — щека верхняя (КЗ)* 16.11.034.06.0.00;
- 18 — кольцо стопорное* 16.02.30037;
- 19 — кольцо распорное* 16.02.30036;
- 20 — ролик* Ш4 X 88 ТУ 37.006075—76, 000913362303;
- 21 — корпус подшипника средней опоры (в сборе)* 16.11.035.00.0.00;
- 22 — шпонка сегментная 4X5,0 ГОСТ 8795—68, 8.0.8795.04005.0;
- 23 — золотник нижний 16.01.000.08;
- 24 — см. поз. 7;
- 25 — шайба 16.02.40014;
- 26 — валик коленвала средний* 16.11.034.08;
- 27 — палец кривошипа (К10)* 16.11.034.07.0.00;
- 28 — щека нижняя (К3)* 16.11.112.00.0.00;
- 29 — см. поз. 14.

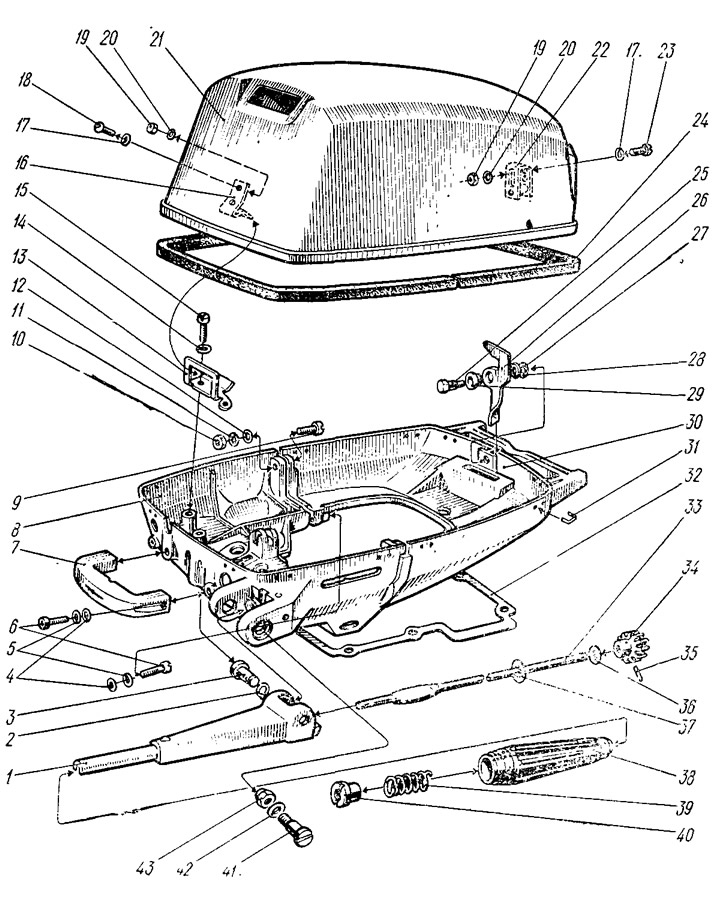

Капот, поддоны, румпель
- 1 — кронштейн, 16.00.035.03;
- 2 — кольцо стопорное, 16.02.40044;
- 3 — ось, 16.02.30029;
- 4 — шайба, 16.02.40028;
- 5 — шайба пружинная 865Г0.5 ГОСТ 6402—70; 8.0.6402.08000.5;
- 6 — винт 3166А-8-24; 8.2.3166.08024.2;
- 7 — ручка поддона, 16.00.000.13;
- 8 — поддон передний, 16.00.000.10;
- 9 — винт 3166А-8-30; 8.2.3166.08030.2;
- 10 — гайка 3301А-8; 8.2.3301.08000.2;
- 11 — см. поз. 5;
- 12 — см. поз. 4;
- 13 — рамка, 16.00.000.35;
- 14 — шайба пружинная 665Г0,5 ГОСТ 6402—70; 8.0.6402.06000.5;
- 15 — винт 3157А-6-16; 8.2.3157.06016.2;
- 16 — кронштейн центральный, 16.00.000.34;
- 17 — шайба 5-04.026 ГОСТ 11371—68; 8.1.1371.05100.2;
- 18 — винт 3166А-5-16; 8.2.3166.05016.1;
- 19 — гайка 3301А-5; 8.2.3301.05000.2;
- 20 — шайба пружинная 565Г0.5 ГОСТ 6402—70; 8.0.6402.05000.5;
- 21 — капот (в сборе), 16.00.054.00; 16.00.014.01*
- 22 — скоба запора, 16.00.011.00;
- 23 — см. поз. 18;
- 24 — окантовка поддона, 16.02.50093;
- 25 — винт, 16.02.00010;
- 26 — крюк, 16.04.000.15;
- 27 — шайба регулировочная, 16.02.40022;
- 28 — шайба, 16.02.50032;
- 29 — втулка, 16.02.30015.0.01;
- 30 — поддон задний, 16.04.000.03;
- 31 — скоба, 16.02.60018;
- 32 — прокладка (на дейдвудную трубу), 16.02.50066;
- 33 — валик, 16.00.035.02;
- 34 — шестерня, 16.00.035.05;
- 35 — штифт, 16.02.30056*;
- 36 — шайба 3406А-1-6-12; 8.2.3406.10612.0;
- 37 — шайба валика, 16.02.40045;
- 38 — румпель, рукоятка, 16.00.035.00; 16.00.036.00;
- 39 — пружина, 16.00.035.01;
- 40 — винт, 16.02.00024;
- 41 — винт крепления румпеля, 16.02.00027;
- 42 — шайба, 16.02.40066;
- 43 — гайка, 16.02.19000.

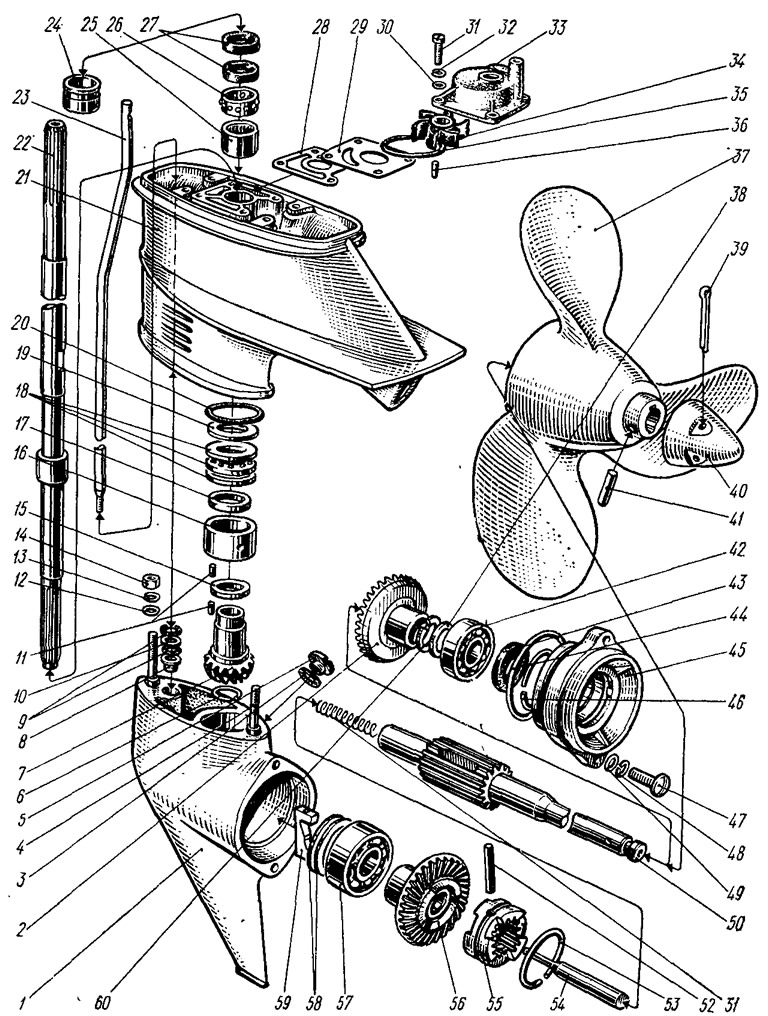

Нижняя часть дейдвуда и гребной винт
- 1 — корпус реверс-редуктора (в сборе), реверс-редуктор (в сборе), 16.06.018.00; 16.06023.00;
- 2 — шестерня ведомая, 16.06.017.00;
- 3, 9 — кольцо уплотнительное 007-011-25-2-2 ГОСТ 9833—73; 8.0.9833.002.21.9;
- 4 — шпилька 3251А-8-46-Ц; 8.2.3251.08046.2*;
- 5 — заглушка, 16.02.70004;
- 6 — кольцо стопорное 562М56-14-Ц; 8.4.0562.14000.2;
- 7 — шестерня ведущая, 16.06.023.01;
- 8 — втулка, 16.02.30071;
- 9 — см. поз. 3;
- 10 — шайба, 16.02.40086.000;
- 11 — ролик III 4 X 88 ТУ37.006.075—76; 000913362303;
- 12 — шайба, 16.02.40028;
- 13, 48 — шайба пружинная 865Г0,5 ГОСТ 6402—70; 8.0.6402.08000.5;
- 14 — гайка 3301А-8; 8.2.3301.08000.2;
- 15 — кольцо промежуточное, 16.06.023.03;
- 16 — обойма подшипника, 16.06.023.02.0.00;
- 17 — кольцо упорное, 16.06023.04;
- 18 — подшипник шариковый упорный одинарный 8204 ГОСТ 6874—75; 000914330075;
- 19 — шайба регулировочная, 16.02.40069.0.00;
- 20 — кольцо уплотнительное, 16.02.50072;
- 21 — нижняя часть дейдвуда, проставка, 16.06.300.00; 16.06.000.62;
- 22 — рессора (в сборе), 16.06.024.00;
- 23 — тяга, 16.06000.11;
- 24 — втулка, 16.02.30074;
- 25 — подшипник роликовый игольчатый с одним наружным штампованным кольцом 941/20 ГОСТ 4060—78; 000914270138;
- 26 — втулка, 16.02300/5;
- 27 — манжета, 16.02.59130;
- 28 — прокладка, 16.02.50119;
- 29 — проставка водопомпы, 16.06.000.57;
- 30 — шайба 5.04.026 ГОСТ 11371—68; 8.1.1371.05100.2;
- 31 — винт 3157А-5-20; 8.2.3157.05020.2;
- 32 — шайба пружинная 565Г0,5 ГОСТ 6402—70; 8.0.6402.05000.5;
- 33 — корпус водопомпы, 16.06.000.55.0.00;
- 34 — крыльчатка, 16.06.014.00.0.00;
- 35 — кольцо уплотнительное, 16.02.50075;
- 36 — штифт, 16.02.30042;
- 37 — винт гребной (в сборе) с шагом Н = 280 мм, 16.06.009.00;
- 38 — шайба регулировочная, 16.02.40062.0.00;
- 39 — шплинт 3,2 X 25-026 ГОСТ 397—79; 8.0.0397.03025.2;
- 40 — колпачок винта, 16.00.000.45;
- 41 — штифт, 16.02.30004;
- 42 — подшипник шариковый радиальный однорядный 303К ГОСТ 8338—75; 000914100405;
- 43 — манжета, 16.02.59210;
- 44 — кольцо уплотнительное, 16.02.50107;
- 45 — корпус подшипника, 16.06.000.48;
- 46 — кольцо стопорное 562М56-35-Кд; 8.4.0562.35000.1;
- 47 — винт 3166А-8-24; 8.2.316608024.2;
- 48 — см. поз. 13;
- 49 — шайба, 16.02.40075;
- 50 — валик винта гребного, 16.06.000.51;
- 51 — пружина, 16.06.000.07;
- 52 — штифт, 16.02.30073;
- 53 — кольцо стопорное, 16.02.40088;
- 54 — шток, 16.06.000.21;
- 55 — храповик реверса, 16.06.000.56;
- 56 — см. поз. 2;
- 57 — подшипник шариковый радиально-упорный двухрядный 3056205 ГОСТ 4252—75; 000911420099;
- 58 — шайба регулировочная, 16.02.40083.0.00;
- 59 — кулачок, 16.06.000.49;
- 60 — кольцо упорное, 16.02.40049.
Карбюратор, магдино, блокировка, кнопка «Стоп» и штепсельный разъем
- 1 — шайба пружинная 565Г0,5 ГОСТ 6402—70; 8.0.6402.05000.5;
- 2 — гайка 3301А-5; 8.2.3301.05000.2;
- 3 — винт 3157А-5-16; 8.2.3157.05016.2;
- 4 — вилка РШАВ КП-6-1; 000902044115;
- 5 — заглушка П1Д.8.632.012; проволока ДКрНМО, 8Л63 ГОСТ 1066—75 (L=100 мм); 000909743000; 000488030337*;
- 6 — винт 3166А-4-10; 8.2.3166.04010.1;
- 7 — гнездо РШАГ ПР-6-1; 000902044114;
- 8 — шайба пружинная 465Г0.5 ГОСТ 6402—70; 8.0.6402.04000.5;
- 9 — гайка 3301А-4; 8.2.3301.04000.1;
- 10 — трубка, 16.02.50121;
- 11 — провод; трубка III ТВ-40Т-230Т-7 X 0,6 — белая ГОСТ 19034—73 (L=380 мм); трубка III ТВ-40Т-230Т-3 X 0,4 — белая ГОСТ 19034—73 (L=20 мм); 16.00.049.00; 000652309261*; 000652310121*;
- 12 — основание магдипо МН-1; 000902610000;
- 13 — поводок основания магдиио, 16.00.000.76;
- 14 — см. поз. 1;
- 15 — винт 3157А-5-12; 8.2.3157.05012.2;
- 16 — поводок с кулачком, 16.00.042.00;
- 17 — трос управления карбюратором, 16.00.008.00;
- 18 — валик вертикальный, 16.00.016.00;
- 19 — провод низкого напряжения, 16.00.009.00;
- 20 — штифт, 16.02.30056*;
- 21 — протектор, 16,02.50045*;
- 22 — кнопка останова мотора 204КС; 000908113000*;
- 23 — колпачок, 16.02.50109;
- 24 — ось, 16.00.000.27;
- 25 — см. поз. 1;
- 26 — см. поз. 2;
- 27 — замок, 16.00.00017;
- 28 — см. поз. 15;
- 29 — кронштейн картера, 16.00015.00;
- 30 — гайка 3301А-8; 8.2.3301.080002;
- 31 — прокладка (под карбюратор), 16.02.50134;
- 32 — карбюратор К36Л; 000904601010.

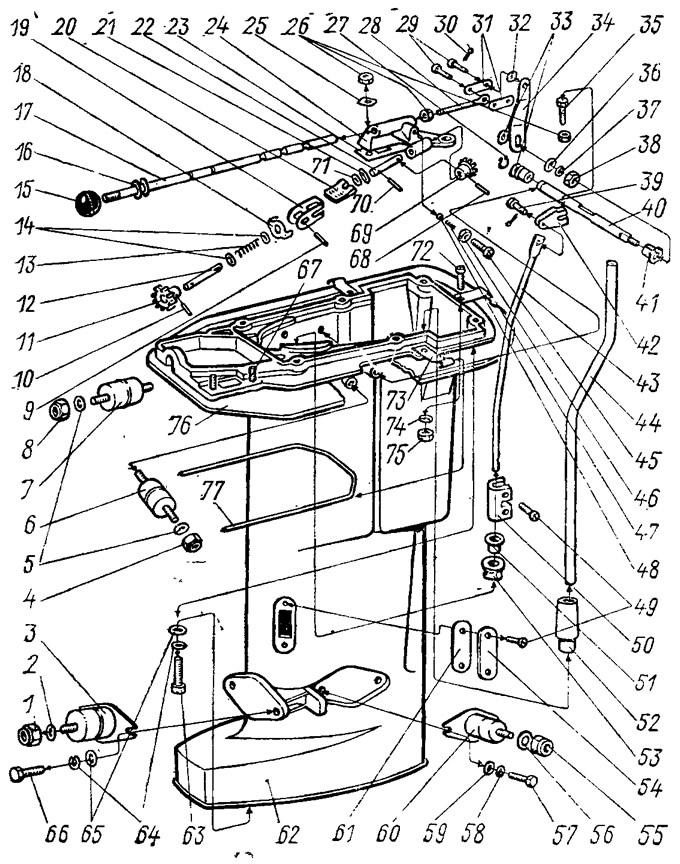

Верхняя часть дейдвуда, тяги, амортизаторы
- 1 — гайка, 16.02.19200;
- 2 — шайба, 10.04.06 ГОСТ 11371—68;
- 3 — амортизатор, 16.00.026.00;
- 4 — см. поз. 1;
- 5 — см. поз. 2;
- 6 — амортизатор, 16.00.027.00;
- 7 — амортизатор, 16.00.028.00;
- 8 — см. поз. 1;
- 9 — штифт, 16.02.30048;
- 10 — штифт*, 16.02.30056;
- 11 — шестерня, 16.00.035.05;
- 12 — ось, 16.02.30049;
- 13 — пружина. 16.02.90042;
- 14 — шайба, 3406А-6-12;
- 15 — колпачок, 16.02.30031;
- 16 — втулка, 16.02.50029;
- 17 — шток, 16.00.000.36;
- 18 — шайба контровочная, 16.02.40064;
- 19 — вилка кардана, 16.02.60021;
- 20 — пластина кардана, 16.02.60019;
- 21 — шайба пружинная, 16.02.40063;
- 22 — ось, 16.02.30051;
- 23 — пластина, 16.02.60016.0.00;
- 24 — кронштейн реверса, 16.00.000.37;
- 25 — шайба 16.02.40050;
- 26 — гайка ЗЗОА-6;
- 27 — кольцо А12 ГОСТ 13912—68;
- 28 — ушко под валик, 16.02.90014;
- 29 — валик, 16.02.30064;
- 30 — шплинт 2 X 16.2 ГОСТ 397—79;
- 31 — серьга, 16.04.000.08;
- 32 — шайба 6.12.04.026 ГОСТ 11371—68;
- 33 — шайба регулировочная, 16.02.40022;
- 34 — рычаг, 16.04.000.07;
- 35 — болт 3016А-6-30;
- 36 — шайба, 16.02.40075;
- 37 — шайба пружинная 865Г0.5 ГОСТ 6402—70;
- 38 — гайка 3301А-8;
- 39 — см. поз. 29;
- 40 — ось, 16.04.000.06;
- 41 — втулка, 16.02.30013;
- 42 — рычаг, 16.04.000.05;
- 43 — тяга верхняя, 16.00.000.12;
- 44 — трубка подачи поды в двигатель. 16.00.000.01;
- 95 — винт 3157А-6 16,
- 46 — см. поз. 26;
- 47 — пружина фиксации штока, 16.02.60007;
- 48 — шарик IV диам. 3,969 мм Р ГОСТ 3722—60;
- 49 — винт 3157A-5-12;
- 50 — муфта, 16.02.60001;
- 51 — втулка, 16.02.30015.0.02;
- 52 — муфта, 16,02.50035;
- 53 — втулка, 16.02.50031;
- 54 — заглушка. 16.02.70002;
- 55 — см. поз. 1;
- 56 — см. поз. 2;
- 57 — болт 3001А-6-16;
- 58 — шайба пружинная 665Г0.5 ГОСТ 6402—70;
- 59 — см. поз. 32;
- 60 — амортизатор, 16.00.025.00;
- 61 — прокладка, 16.02.50024;
- 62 — верхняя часть дейдвуда, 16.00.032.00:
- 63 — винт 48 X 30.58.016 ГОСТ 11738—72;
- 64 — см. иоз. 37;
- 65 — шайба. 16.02.40028;
- 66 — болт 3001А-8-18;
- 67 — шпилька* 3251А-6-26Ц;
- 68 — штифт*, 16.02.30053;
- 69 — шестерня, 16.00.000.31;
- 70 — штифт*, 16.02.30047;
- 71 — шайба, 16.02.40055;
- 72 — см. поз. 45;
- 73 — скоба, 16.02.60031;
- 74 — см. поз. 32;
- 75 — см. поз. 26;
- 76 — пластина, 16.02.50127;
- 77 — хомут, 16.02.60029.
Подвеска
- 1 — крюк, 16.03.004.07;
- 2 — пружина, 16.02.90045;
- 3 — шплинт 2 X 16,2 ГОСТ 397—79;
- 4 — шайба 6.12.04.026 ГОСТ 11371—68;
- 5 — гайка 3301А-6;
- 6 — подвеска, 16.03.000.00; опора левая (в сборе), 16.03.006.00; опора левая*, 16.03.006.01;
- 7 — пружина, 16.02.90046;
- 8 — штырь (в сборе), 16.03.003.00;
- 9 — шпилька, 16.02.20002;
- 10 — гайка, 16.02.19200;
- 11 — шайба, 16.02.40018;
- 12 — ручка винта установочного*, 16.03.005.04;
- 13 — штифт*, 16.02.30030;
- 14 — винт установочный*, 16.03.005.05;
- 15 — головка*, 16.03.005.03;
- 16 — см. поз. 10;
- 17 — см. поз. 11;
- 18 — втулка распорная, 16.03.000.11;
- 19 — см. поз. 11;
- 20 — шайба, 16.02.40076;
- 21 — вкладыш, 16.03.000.14.0.00;
- 22 — втулка, 16.02.50122;
- 23 — качалка, 16.03.000.15;
- 24 — втулка, 16.02.50123;
- 25 — см. поз. 9;
- 26 — тяга, 16.03.000.03;
- 27 — опора правая (в сборе), 16.03.005.00; опора правая*, 16.03.005.01;
- 28 — см. поз. 11;
- 29 — ось, 16.03.000.02;
- 30 — болт специальный, 16.02.00008;
- 31 — шайба, 16.02.40021;
- 32 — втулка, 16.03.000.09;
- 33 — сухарь, 16.03.000.04;
- 34 — болт, 16.02.000.09;
- 35 — гайка 3301 А-8;
- 36 — шайба пружинная, 16.02.40002;
- 37 — винт 3166А-8-18Ц;
- 38 — см. поз. 35;
- 39 — см. поз. 34;
- 40 — защелка, 16.03.005.06;
- 41 — пружина, 16.02.90039;
- 42 — вертлюг, 16.03,000.05;
- 43 — винт специальный, 16.02.00005;
- 44 — втулка, 16.03.000.10;
- 45 — шайба, 16.02.40024.0.00;
- 46 — гайка, 16.02.19000;
- 47 — шайба, 16.02.40028;
- 48 — кронштейн, 16.03.000.01;
- 49 — болт М8 X 80-052 ГОСТ 7798—70;
- 50 — см. поз. 43;
- 51 — скоба, 16.03.004.04;
- 52 — предохранитель, 16.03.004.03;
- 53 — втулка, 16.02.30011;
- 54 — ось, 16.03.004.01;
- 55 — шайба стопорная, 16.02.40043;
- 56 — пружина, 16.02.90034;
- 57 — механизм замка 16.03.004.00; кронштейн 16.03.004.02.
Бензонасос, топливный бак и шланги
- 1 — канистра емкостью 20 л ГОСТ 5105—76;
- 2 — шланг 16.02.50044;
- 3 — серьга упора (в сборе) 16.08.002.00, 16.08.002.01*;
- 4 — винт упора* 16.02.00025;
- 5 — гайка 16.08.000.06;
- 6 — бензонасос (в сборе) 16.08.000.00, 16.08.000.04;
- 7 — прокладка 16.02.50087;
- 8 — корпус бензонасоса* 16.08.001.01; штуцер* 16.08.000.02; прокладка (под штуцер) 16.0250086;
- 9 — мембрана 16.08.000.01;
- 10 — винт 3157А-5-14;
- 11 — шайба пружинная 565Г0.5 ГОСТ 6402—70;
- 12 — винт 3177А-4-12;
- 13 — прокладка 16.02.50056;
- 14 — крышка бензонасоса 16.08.000.03;
- 15 — клапан* 16.07.006.00;
- 16 — сетка 16.08.000.05;
- 17 — шланг 16.02.50043;
- 18 — кольцо обжимное 16.02.60028;
- 19 — штуцер 16.00.037.00;
- 20 — муфта соединительная 16.07.007.00;
- 21 — шланг резиновый 16.07.002.04;
- 22 — ось 16.07.024.01;
- 23 — замок 16.07.024.02;
- 24 — крышка топливного бака 16.07.024.00; крышка* 16.07.025.00;
- 25 — прокладка 16.02.50084;
- 26 — кольцо обжимное 16.07.002.11;
- 27 — ниппель 16.07.002.08;
- 28 — кольцо обжимное 16.07.002.09;
- 29 — шланг 16.07.002.00; груша 16.07.002.07;
- 30 — ниппель (с встроенным обратным клапаном) 16.07.005.00;
- 31 — шланг резиновый 16.07.002.01;
- 32 — см. поз. 21;
- 33 — см. поз. 26;
- 34 — заборник 16.07.004.00.
