Каталог основных деталей мотора «Вихрь-30Р Электрон»

Наш читатель из Семипалатинска Л. М. Петруненко обратился в редакцию с просьбой напечатать каталог деталей выпускающегося сейчас мотора «Вихрь-30Р», подобный тому, который печатался в №95, 1982 г. по «Нептуну-23», ныне уже снятому с производства. Он пишет: «Как при разборке мотора, так и при выписке запчастей встречаются затруднения: нет иллюстрированного каталога, где все устройство было бы наглядно видно. Завод мне ответил, что прислать каталог не может, так как он и не печатался. Думаю, все лодочники, имеющие «Вихри», поддержат мою просьбу». Подобные письма приходят и на КМПО. Выполняем эти пожелания.

Настоящий каталог составлен на основании заводских неиллюстрированных спецификаций и чертежей.

В каталоге приведены: иллюстрированный перечень узлов и деталей мотора (раздельно по основным узлам), номера (шифры) деталей и узлов, а также количество деталей, входящих в узел. Номер детали или узла соответствует номеру чертежа, по которому изготовляется деталь на заводе-изготовителе.

Номера деталей, соединяемых в узле сваркой и прессованием, в каталоге не приведены. Разборка узлов, помеченных звездочкой — (*), в эксплуатации не разрешается. Деталировка дана для сведения.

Материалы, помещенные в каталоге, необходимы при замене узлов и деталей, а также при заказе и приобретении запчастей.

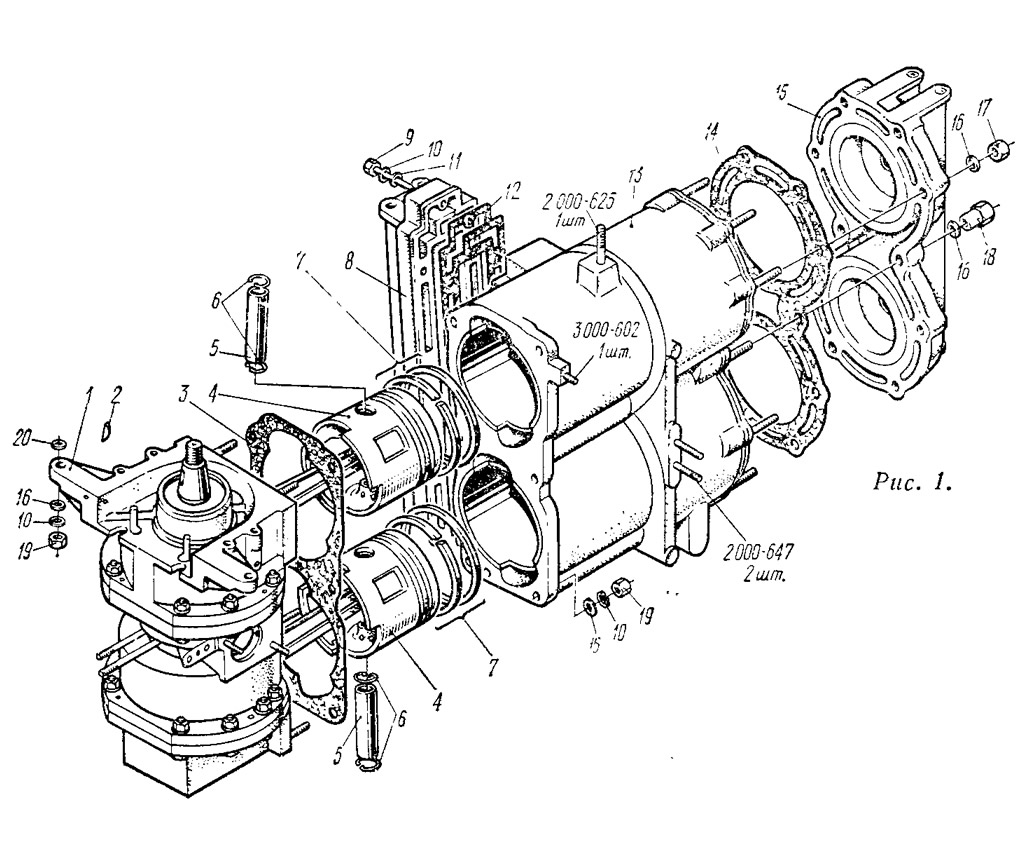

Цилиндро-поршневая группа двигателя

• 1 — 3.101-000, картер в сборе (к-во — 1);
• 2 — 4.100-017/1, шпонка сегментная (1);
• 3 — 3.100-004/2, прокладка (1);
• 4 — 3.144-000, поршень со стопорами в сборе (2);
• 5 — 3.100-009, палец поршневой (2);
• 6 — 2.100-038, кольцо стопорное (4);
• 7 — 3.110-002, кольцо поршневое (4);
• 8 — 3.124-000/2, глушитель в сборе (1); 4.172-004, заглушка (5); 3.124-006, глушитель (1); 3.172-005, футорка (1);
• 9 — 3003А6-30-16, болт (7);
• 10 — 8 оке фос ОСТ 1.11532—74, шайба пружинная (15);
• 11 — 2,000-806, шайба (7);
• 12 — 3.100-020/2, прокладка (1);
• 13 — 3.172-000/2-02, блок цилиндров в сборе (1); 3.172-001/2, блок цилиндров (1); 4.173-004, заглушка (1); 3.172-002/2, гильза (2); 3.000-605, шпилька (6); 3.172-005, футорка (7); 2.111-002, футорка (3); 4.000-602, шпилька (4);
• 14 — 3.143-000/2, прокладка блока головок в сборе (1);
• 15 — 3.111-000/2, блок головок в сборе (1); 3.111-003, блок головок (1); 4.172-004, заглушка (4);
• 16 — 2.000-812, шайба (16);
• 17, 18 — 2.000-702/1, гайка (10);
• 19 — 3315Л-8. гайка (6);
• 20 — 2.100-029, шайба регулировочная (3 компл.).

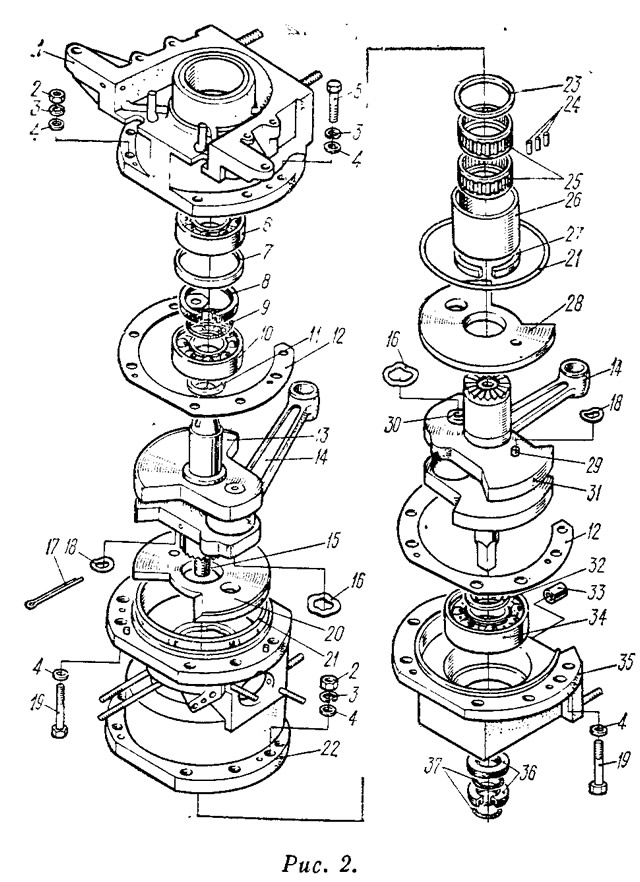

Картер двигателя

• 1 — 3.103-002, крышка картера верхняя (1); 2.000-G25, шпилька (6);
• 2 — 6 кд ОСТ 1.33026—80, гайка (12);
• 3 — 6 окс фос ОСТ 3.11532—74, шайба пружинная (15);
• 4 — 2.000-806, шайба (28);
• 5 — 3003А6-20, болт (4);
• 6 — 60205 ГОСТ 7242—81, подшипник (1);
• 7 — 2.103-004, втулка(1); 2.114-000, сальник в сборе (1);
• 8 — 2.115-000, сальник (!);
• 9 — 2.114-001, пружина сальника (1);
• 10 — 203 ГОСТ 8338—75, подшипник (1);
• 11 — 2.101-002, шайба регулировочная (компл.);
• 12 — 2.101-0001, прокладка (1);
• 12а — 4.101-004. прокладка (1); 4.105-000, коленчатый вал в сборе (1);
• 13 — 2.106-001, ось коленчатого вала (1); 2.106-002, щека коленчатого вала (1);
• 14 — 4.108-000, шатун с пальцем (1); 4.117-000, шатун сборный (1);
• 15 — 4.106-004, болт стяжной (1);
• 16 — 2.131-004, шайба пружинная (2);
• 17 — 3,2 X 50-001 ГОСТ 397—79, шплинт (1);
• 18 — 2.131-003, шайба пружинная (2);
• 19 — 6-30 кд ОСТ 1.31103—80, болт (10);
• 20— 2.131-001, шайба золотниковая верхняя (1);
• 21 — 2.132-003, кольцо (2);
• 22 — 3.132-000, картер узловой (1); 3.132-001, картер (1); 2.000-304, штифт (4); 2.000-625, шпилька (6); 2.000-605, шпилька (2); 2.000-647, шпилька (2); 23 — 2.102-002, кольцо (2); 2.142-000, игольчатый подшипник в сборе (2);
• 24 — 2.142-002, ролик (24);
• 25 — 2.142-001, сепаратор игольчатого подшипника (1):
• 26 — 2.102-003, втулка (1):
• 27 — 2.102-001, кольцо лабиринтное (1);
• 28 — 2.131-002, шайба золотниковая нижняя (1);
• 29 — 2.000-301, штифт (2);
• 30 — 2.108-001, палец кривошипа (1);
• 31 — 2.107—001, щека коленчатого вала (1), 2-107-002, ось коленчатого вала (1);
• 32 — 4.101-003-01. "05, шайба регулировочная (компл.);
• 33 — втулка;
• 34 — 305 ГОСТ 8338—75, подшипник (1);
• 35 — 3.104-004, крышка картера нижняя (1); 2.111-002, футорка (4); 2.112-000, сальник в сборе (2);
• 36 — 4.113-000, сальник (1);
• 37 — 2 112-001, пружина сальника (1).

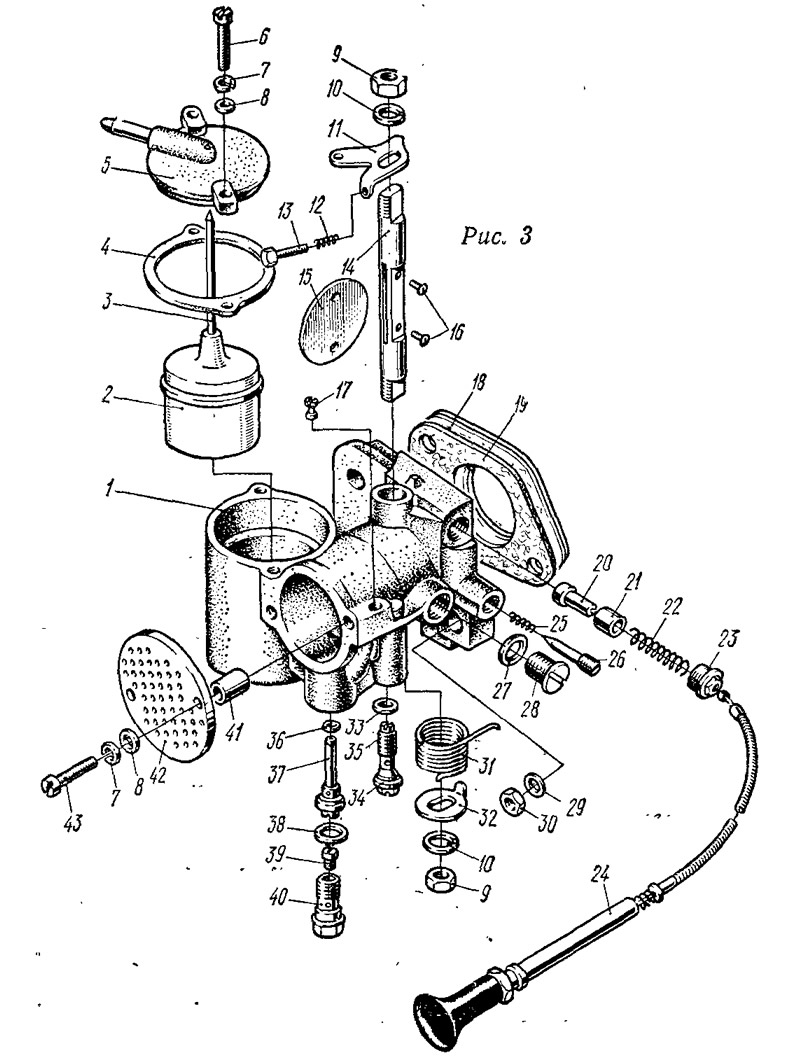

Карбюратор

• 1 — 3.151—000, корпус карбюратора в сборе (1);
• 2 — 2.154—000, поплавок. (1);
• 3 — 2.155—000, шток (1);
• 4 — 2 150—021, прокладка (1);
• 5 — 2.157—000, крышка поплавковой камеры в сборе; 2.152—001 — игла запорная (1), 2.152—003 — рычаг иглы (1), 2.152—004 — ось рычага (1); 2.158—000 — крышка поплавковой камеры (1);
• 6 — 31.57А5—14, винт (2);
• 7 — 5кдО,СТ 1.11532—74, шайба пружинная (2);
• 8 — 2.150—027, шайба (4);
• 9 — 3315А—8, гайка (2);
• 10 — 865Г05 ГОСТ 6402—70, шайба пружинная (2);
• 11 — 2.150—016, рычаг (1);
• 12 — 2.150—018, пружина (1);
• 13 — 2.150—017, винт упорный (1);
• 14 — 2.150—014, ось воздушной заслонки (1);
• 15 — 3.150—013, заслонка (1);
• 16 — 3.150—028, винт (2);
• 17 — 2.150—015, жиклер воздуха (1);
• 18 — 3.100—014, прокладка (3);
• 19 — 2,100—051, прокладка (1);
• 20 — 2.156—000, клапан в сборе (1);
• 21 — 2.150—022, втулка (1);
• 22 — 2.150—023, пружина клапана (1);
• 23 — 4.150—024, пробка (1);
• 24 — 2.116—700, трос подсоса в сборе (1); 2.000—807 — шайба (1), 2.116—003 — пружина (1), 2.116—005 — трос (1), 2.116—007, оболочка боуденовская (1), 2.116—008 — ручка подсоса (1), 2.116—009 — наконечник (1), 2.116—010 — обойма (1), 2.116—011 — стержень (1);
• 25 — 2.150—012, пружина иглы качества (1);
• 26 — 2.150—011, игла качества (1);
• 27 — 2.150—010, прокладка (1);
• 28 — 2.150—009, пробка (1);
• 29 — 665Г05 по ГОСТ 6402—70, шайба пружинная (2);
• 30 — 3315А—6, гайка (2);
• 31 — 2.150—019, пружина возвратная (1);
• 32 — 2.150—020, шайба упорная (1);
• 33 — 2.150—008, прокладка штуцера (2);
• 34 — 4.150—006, корпус жиклера (2);
• 35 — 2.150—007, жиклер (2);
• 36 — 2.150—002, прокладка распылителя (1);
• 37 — 3.150—001, распылитель (1);
• 38 — 2.150—005, прокладка (1);
• 39 — 3.150—004, жиклер главный (1);
• 40 — 4.150—003, корпус жиклера главного (1);
• 41 — 2.150—026, втулка (2);
• 42 — 3.150—025, крышка (1);
• 43 — 3041А5-20, болт (2).

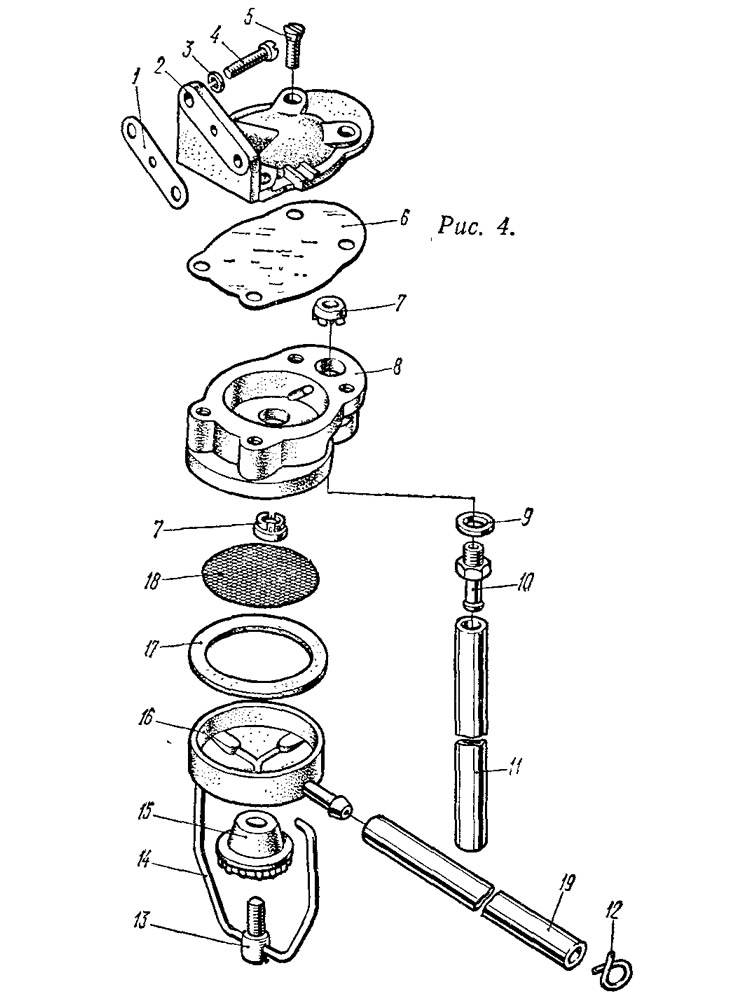

Бензонасос

• 1 — 2.100—022, прокладка (1);
• 2 — 2.160—001, крышка бензонасоса (1);
• 3 — 565Г05 по ГОСТ 6402—70, шайба пружинная (2);
• 4 — 3041А—5—14, винт (2);
• 5 —3177А4—12, винт (4);
• 6 — 2.120—003, мембрана (1);
• 7 — 2.507—700, клапан (2);
• 8 — 2.161—001, корпус бензонасоса (1);
• 9 — 2.120—001, прокладка (1);
• 10 — 2.120—004, штуцер (1);
• 11 — 2.100—008, шланг (1);
• 12 — 2.100— 050, зажим (4);
• 13 — 2.162—001, винт упора (1);
• 14 — 2.162—002, серьга упора (1);
• 15 — 2.160—003, гайка (1);
• 16 — 2.160—002, крышка фильтра бензонасоса (1);
• 17 — 2.160—007, прокладка (1);
• 18 — 2.160—004, сетка (2);
• 19 — Ш—2420, шланг (1).

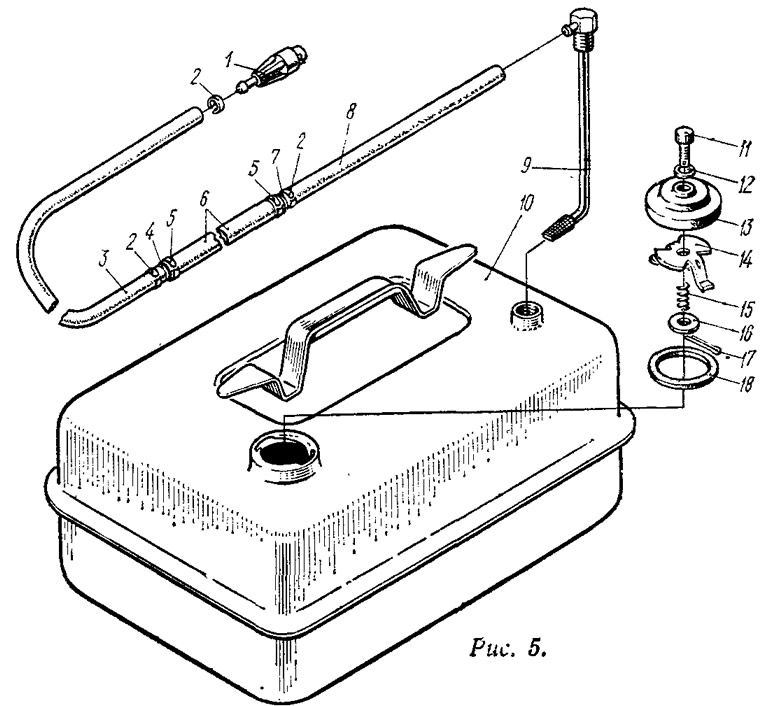

Бак

• 1 — 2.505—000, муфта соединительная (1);
• 2 — 2.504—003, кольцо обжимное (3);
• 3 — 2.100—007—02, шланг (в сборе 2.504—000) (1);
• 4 — 2.504—001, ниппель (1);
• 5 — 2.504—002, кольцо обжимное (2);
• 6 — 2.100—007—01, шланг — прокачивающая помпа (груша) (1);
• 7 — 2.506—000, ниппель в сборе (1); 2.506—001, ниппель входной (1), 2.507—700 — клапан (1);
• 8 — 2.100—007—03, шланг (1);
• 9 — 2.508—000, заборник (1);
• 10 — 4.501—000, бак (1);
• 11 — 2.502—001, винт (1);
• 12 — 2.502—005, прокладка (1);
• 13 — 2.503—000, крышка (в сборе 4.502—000) (1);
• 14 — 2.503—002, замок (1);
• 15 — 2.502—002, пружина (1);
• 16 — 2.502—003, шайба (1);
• 17 — 16x10—001 по ГОСТ 397—79, шплинт (1);
• 18 — 4.502—004, прокладка (1).

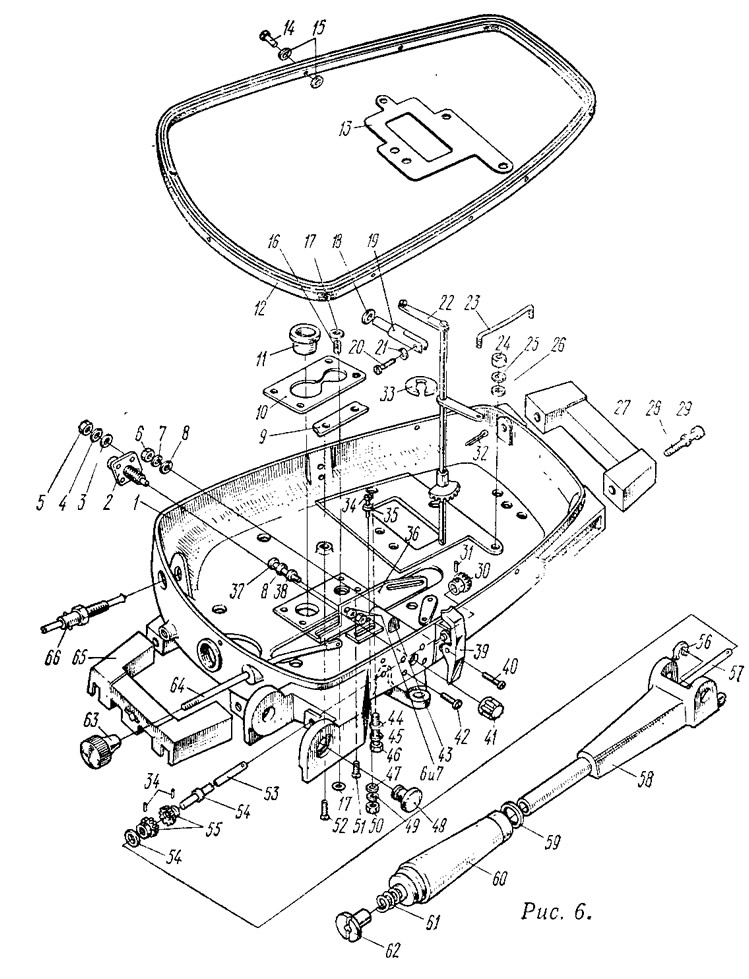

Поддон

• 1 — 3.125-005, поддон (3.125-701 — поддон в сборе с ручками и колодкой 2 с шайбами и гайками 3—5);
• 6 — 3301А-4, гайка (5);
• 7 — 40 КС ФОС ОСТ 1.11532-74, шайба (5);
• 8 — 2,000-813, шайба (5);
• 9 — 2.125—005, накладка (1);
• 10 — 2.100-044, прокладка (1);
• 11 — 2.138-001, втулка (1);
• 12 — 4.125-011, обод (1);
• 13 — 3.100-045/2, прокладка (1);
• 14 — 4.125-013, заклепка (9);
• 15 — 2.000-808, шайба (18);
• 16 — 2.138-002, втулка (1);
• 17 — 2.000-201, кольцо уплотнительное (2);
• 18 — 2.100-030, шайба регулировочная (4-й ступени) (компл.);
• 19 — 3.100-065, кронштейн (1);
• 20 — 3041А-4-14, болт (1);
• 21 — 465Г05 ГОСТ 6402-70, шайба (1);
• 22 — 2.126-000, привод воздушной заслонки (1); 2.126-004, сектор (1); 2.134-000, ось в сборе (1); 3521А-3-18, заклепка (1);
• 23 — 2.100-006, тяга (1);
• 24 — 3315А-8, гайка (4);
• 25 — 3041А4-18-6, шайба (4);
• 26 — 2.000-802, шайба (4);
• 27 — 4.125-022, ручка задняя (1):
• 28 — 2.000-620, болт крепления ручек (4);
• 29 — 80КС ФОС ОСТ 1.11532-74, шайба (4);
• 30 — 2.125-026, шестерня (1);
• 31 — 2.000-300, штифт;
• 32 — 2X16-001 ГОСТ 397-79, шплинт (4);
• 33 — 2.126-003, замок (1);
• 34 — 3041А-5-20-16, болт (2);
• 35 — 2.000-821, шайба (2);
• 33 — 2.125-020, планка (1);
• 37 — 3041А4-14, болт (1);
• 38 — 2.125-007, упор (1);
• 39 — 4.129-000, замок в сборе (2);
• 40 — 3177А4-14, винт (4);
• 42 — 3041A3-12, винт (4);
• 43 — 2,165-700. фиксатор в сборе (1), 2.165-004, пластина (1), 2.165-003, пружина (1), БУ5.556Р ГОСТ 3722-60, шарик (1);
• 44 — 2,000-806, шайба (1);
• 45 — 665Г05 ГОСТ 6402-70, шайба пружинная (1);
• 46 — 5.20 ОСТ 131139-80, болт (1);
• 47 — 2.000-814, шайба (2);
• 48 — 2.125-008, ось (2);
• 49 — 565Г05 ГОСТ 6402-70, шайба пружинная (2);
• 50 — 3315А-5, гайка (2);
• 51 — 2.000-630, винт (2);
• 52 — 3177А5-12, винт (2);
• 53 — 4.125-012, рессора (1); — 2,118-000, румпель в сборе (1);
• 54 — 2.000-818, шайба (1 компл.);
• 55 — 2.118-004, шестерня (1);
• 56 — 2.125-013; кольцо (2);
• 57 — 2.118-003, валик (1);
• 58 — 2.118-001, румпель (1);
• 59 — 2.000-801, шайба (1)
• 60 — 2.146-000, рукоятка в сборе (1);
• 61 — 2.118-005, пружина (1);
• 62 — 2.118-006-01, колпачок (1);
• 63 — 2.128-000, ручка в сборе (1);
• 64 — 4.125-003, тяга (1);
• 65 — 4.125-021, ручка передняя (1);
• 66 — 4.123-001, штуцер (1).

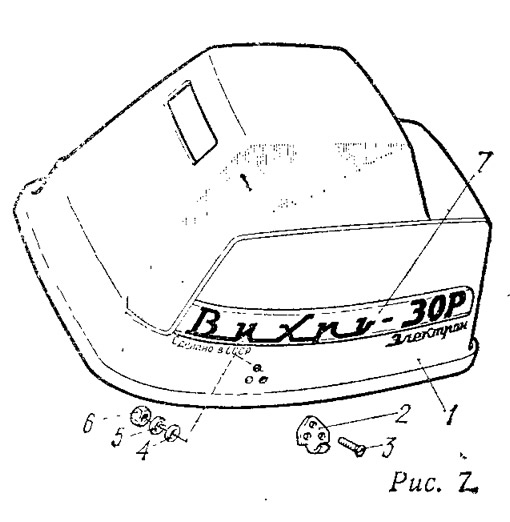

Обтекатель двигателя

• 1 — 3.010-700сб., обтекатель в сборе; 4.010-001, обтекатель (1);
• 2 — 4.006-008, крючок (2);
• 3 — 3177А4-12, винт (6);
• 4 — 2.000-813, шайба (6);
• 5 - 465Г05 ГОСТ 6402-70, шайба пружинная (6);
• 6 — 3301А-4, гайка (6);
• 7 — 3.010-001, товарный знак (1).

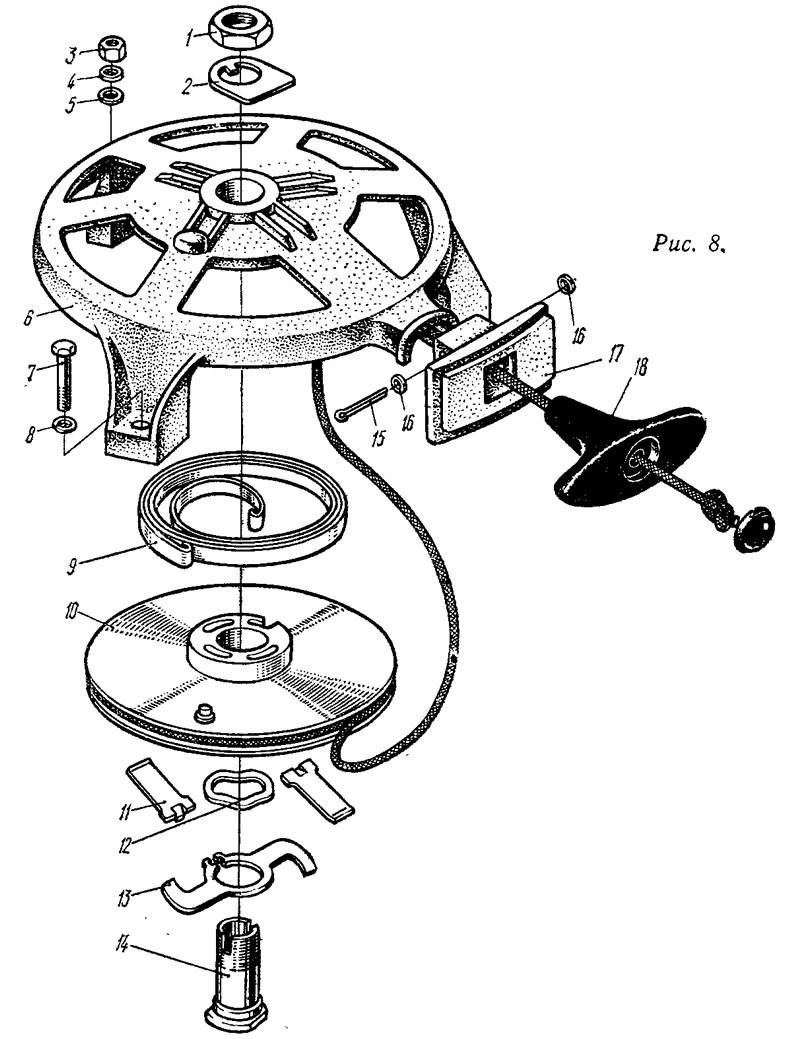

Стартер — 3.402-000

• 1 — 2.000-710, гайка (1);
• 2 — 4.401-002, шайба контровочная (1);
• 3 — 3315А8, гайка (1);
• 4 — 80КС ФОС ОСТ 1.11532-74, шайба пружинная (1);
• 5 — 2.000-802, шайба (1);
• 6 — 3.402-010, корпус стартера (1), 2.404-002, ось (1); 3.404-003Р, корпус (1);
• 7 — 3016А8-40-16, болт (2);
• 8 — 2.000-821, шайба (2);
• 9 — 2.405-001, пружина (1);
• 10 — 2.403-000, блок (1);
• 11 — 2.401-003, собачка (2);
• 12 — 2.401-004, шайба пружинная (1);
• 13 — 2.401-005, скоба (1);
• 14 — 4.401-001, болт (1);
• 15 — 3,2X40-001 ГОСТ 397-79, шплинт (1);
• 16 — 2.000-813, шайба (2);
• 17 — 4.408-700сб., ограничитель в сборе (1);
• 18 — 2.402-004, ручка (1);
• 19 — 2.401-002, шнур L = 1450 мм (1);
• 20 — 2.000-801, шайба на ручке 18 (1);
• 27 — 4.402-004, пластина на ручке 18 (1);

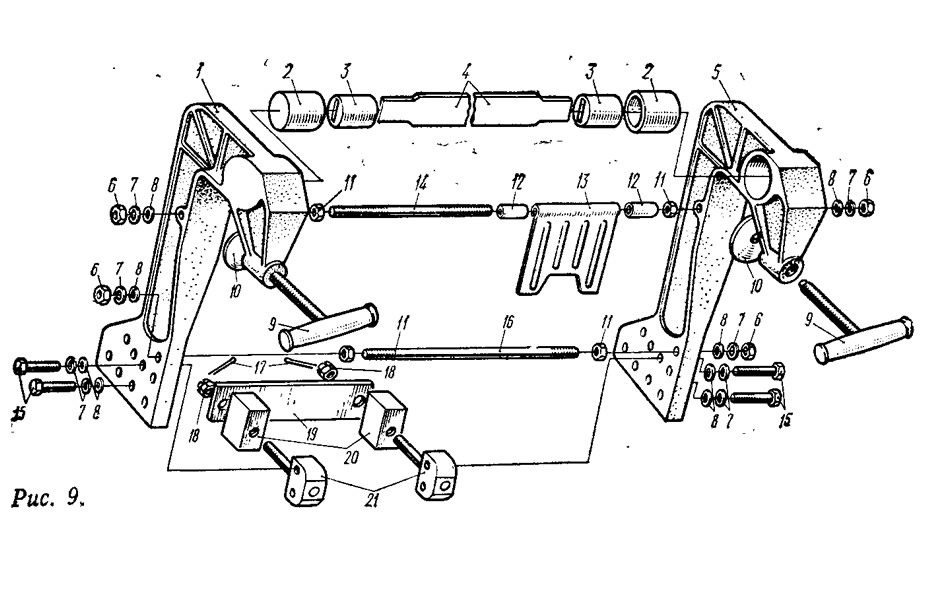

Подвеска мотора

• 1 — 2.301-001, кронштейн подвески левый (в сборе 2.301-000);
• 2 — 2.301-003, втулка (2);
• 3 — 2.306-000, вкладыш амортизатора (2);
• 4 — 2.300-701, пластина (1);
• 5 — 2.302-001, кронштейн подвески правый (в сборе — 2.302-00);
• 6 — 2.000-712, гайка (4);
• 7 — 8 оке фос ОСТ 1.11532—74, шайба пружинная (8);
• 8 — 2.000-802, шайба (8);
• 9 — 2.305.700, ручка в сборе (2); 2.305-002, ручка; 2.305-003, 2.305-004, втулка;
• 10 — 2.301-002, шайба опорная (2);
• 11 — 3315А8, гайка (4);
• 12 — 2.300-004, втулка (2);
• 13 — 2.300-001 щиток (1);
• 14 — 2.000-616, шпилька (1);
• 15 — 8-320СТ 1.31.102-80, болт (4);
• 16 — 2.000-617, шпилька (1);
• 17 — 2,5X25-001, ГОСТ 397—79, шплинт (2);
• 18 — 3335А-10, гайка (2);
• 19 — 2.300-702, пластина (1);
• 20 — 2.300-002, амортизатор (2);
• 21 — 2.310-000, опора амортизатора (2).

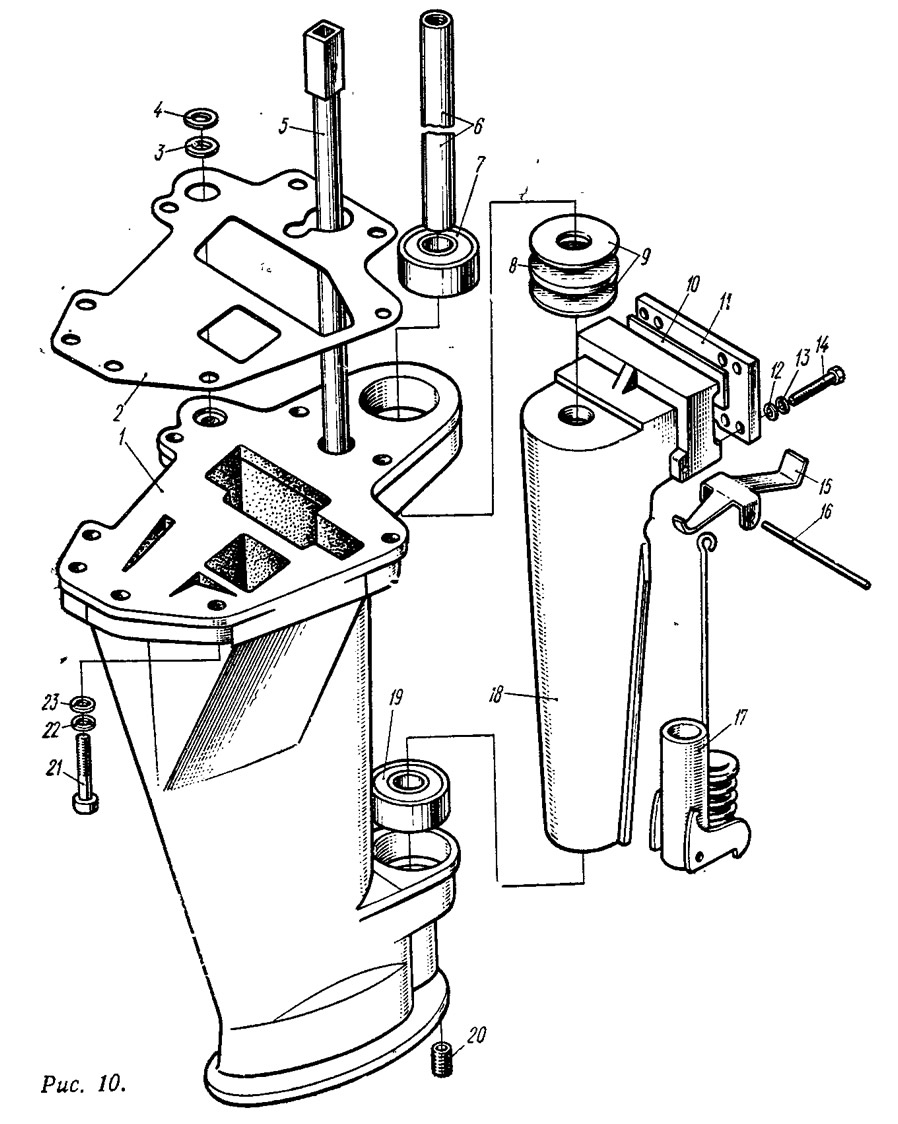

Дейдвуд мотора

• 1 — 3.226-704сб., дейдвуд в сборе с кронштейном и подвеской; 3.201-000сб., в сборе с кронштейном; 3.203-000сб., с опорами; 3.226-703сб., с футорками; 2.226-700, трубка; 3.226-001, дейдвуд; 3.226-002, труба;
• 2 — 3.000-001, прокладка (1);
• 3 — 2.203-002, кольцо уплотнительное (1);
• 4 — 2.203-001, втулка (1);
• 5 — 2.004-000, валик торсионный (1); 2.002-001, наконечник в сборе (2); 3521 АЗ-19, заклепка (2); 2.001-002, кожух (1); 2.005-001, полоса (2);
• 6 — 2.201-001, ось (1);
• 7 — 2.229-000, опора кронштейна верхняя (1);
• 8 — 2.201-003, прокладка (1);
• 9 — 2,201-002, шайба (2);
• 10 — 2.000-003, прокладка (1);
• 11 — 2.000-001, крышка (1);
• 12 — 2.000-806, шайба (8);
• 13 — 6 оке фос, ОСТ 1.11532—74, шайба пружинная (8);
• 14 — 6-24, ОСТ 1 31 103—80, болт (8);
• 15 — 2.227-004, рычаг защелки (1); 2.227-000, кронштейн в сборе (1);
• 16 — 2.227-033, ось рычага (1);
• 17 — 2.228-701, защелка в сборе (1); 2.209-701, ось защелки (1); 2.225-700, кулачок в сборе (1); 2.228-003, пружина (1); 2.228-004, штифт (4);
• 18 — 2.227-001, кронштейн (в сборе — 2.227-000);
• 19 — 2.230-000, опора кронштейна нижняя (1);
• 20 — 2.111-002, футорка (3);
• 21 — 2.000-631, болт (6);
• 22 — 865Г05, ГОСТ 6402—70, шайба пружинная (6);
• 23 — 2.000-802, шайба (6).

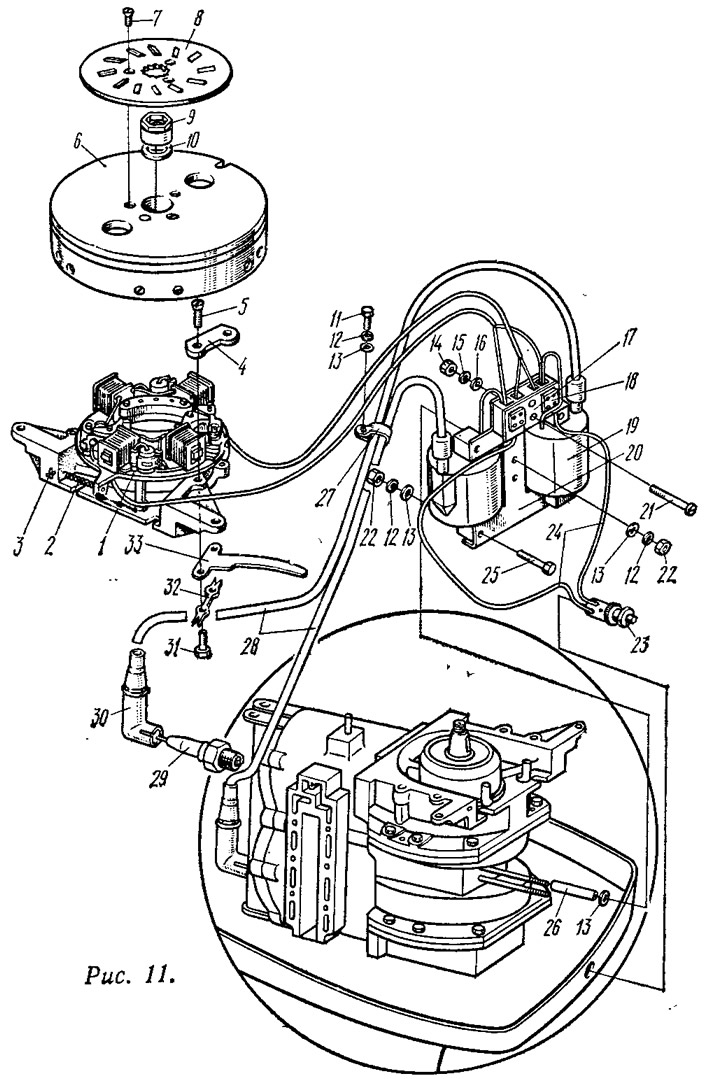

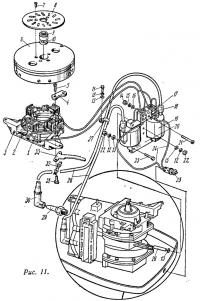

Система зажигания

В скобках даны номера деталей и узлов для моторов с магнето МВ-1—с контактной системой зажигания.

• 1 — МБ-2, ЦШ 3.195-002 (МВ-1, 8Г3.195-006) — основание магдино; 4.176-000 (4.175-000) — магдино с рычагом;
• 2 — 2.100-012, пружина (1);
• 3 — 2,5 X 25-001, ГОСТ 397—79, шплинт (1);
• 4 — 2.100-011, сегмент (2):
• 5 — 3177А5-16, винт (2);
• 6 — 4.121-000 (4.119-700/1), маховик магнето (1); 4.121-004 (4.119-010), маховик (1); 4.119-002, магнит (4); 4.119-006 (4.119-005), башмак (2); 4.119-007, винт (8); 4.119-011, кулачок (1); 4.119-008, кольцо (1);
• 7 — 3181А6-10, винт (3);
• 8 — 2.100-037, диск (1);
• 9 — 2.100-036, гайка (1);
• 10 — 2.100—035, кольцо стопорное (1);
• 11 — 3003А-6-16-15 — болт (1);
• 12 — 665Г05, ГОСТ 6402—70, шайба (3);
• 13 — 2.000-806 — шайба (5);
• 14 — 3301A3, гайка (2);
• 15 — ЗТ65Г029, ГОСТ 6402—70, шайба пружинная (2);
• 16 — 3301 АЗ, гайка (2);
• 17 — 2.174-010, накладка (1);
• 18 — ВБГ-ЗА, блок (2);
• 19 — ЦШ5.720-001-01 (ТЛМ-8Г4.720-004-1Г) — трансформатор высоковольтный (2);
• 20 — 3.005-000, 4.003-000 (4.174-700) — кронштейн с агрегатами; 4.002-704 — перемычка;
• 21 — 3041 АЗ-24 — болт (2);
• 22 — 3315А-6, гайка (2);
• 23 — 5К, кнопка «Стоп»; 4.127-000 — кнопка «Стоп» в сборе (1);
• 24 — Ш-2443, провод L = 0,22 м (2);
• 25 — 3003А6-24-15, болт (4);
• 26 — 2.100-021, трубка (2);
• 27 — 2.147-700, хомутик зажимной (1);
• 28 — 4.005-000 (4.135-700, 4.135-701), провод высокого напряжения в сборе; провод L = 600 мм ПВВ, ГОСТ 14867—69; 3.135-004, хлорвиниловая трубка;
• 29 — СИ-12РТ, свеча (2);
• 30 — А 14 колпачок (1);
• 31 — 3016А-5-12, болт (2);
• 32 — 4.175-002, шайба контровочная (1);
• 33 — 4.175-001, рычаг (1).

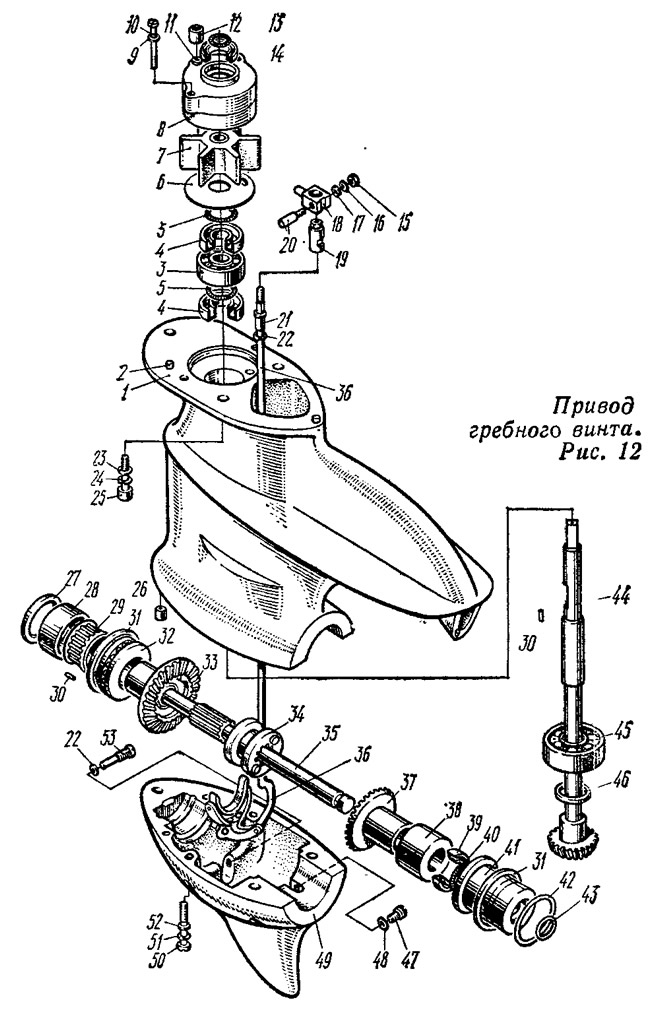

Привод гребного винта

• 1 — 4.205-000 сб., корпус редуктора в сборе; 4.205-001, корпус редуктора (1);
• 2 — 2.202-019, штифт цилиндрический (2);
• 3 — 202 ГОСТ 8338—57, подшипник (1); 4.215-000, сальник в сборе (2);
• 4 — 4.216-700, сальник (1);
• 5 — 2.112-001, пружина (1);
• 6 — 2.202-006, пластина (1);
• 7 — 2.214-000, крыльчатка (1);
• 8 — 2.213-000, корпус водопомпы (1): 2.213-005, корпус (1); 2.213-003, стакан (1); 2.213-004, пластина (1);
• 9 — 4 ОКС ФОС ОСТ 1.11532—74, шайба пружинная (2);
• 10 — 4-34 ОСТ 1.13139—80, болт (2);
• 11 — 2.213-002, втулка (1);
• 12 — 2.200-003, втулка резиновая (1);
• 15 — 3315А5, гайка (1);
• 16 — 5 кд ОСТ 1.11532—74, шайба пружинная (1);
• 17 — 2.000-821, шайба (1);
• 18 — 2.000-007, палец (1);
• 19 — 2.000-009, втулка (1);
• 20 — 2.000-008, болт (1);
• 21 — 2.205-002, втулка (1):
• 22 — 2.205-003, кольцо уплотнительное (2);
• 23 — 2.000-802, шайба (3);
• 24 — 8 ОКС ФОС ОСТ 1.11532—74, шайба (3);
• 25 — 2.000-620, болт (3);
• 26 — 2.202-018, втулка (1);
• 27 — 4.202-021 01 ... 07, Шайба (1);
• 28 — 2.202-013, втулка (1); 2.109-000, подшипник (1);
• 29 — 2.109-001, сепаратор игольчатого подшипника (1);
• 30 — 2.109-002, ролик игольчатый (20);
• 30 — 2.109-002, иголка (1);
• 31 — 2.202-016, 01 ... 07 — шайба регулировочная (16 ступеней) (2);
• 32 — 8106 ГОСТ 6874—54, подшипник (1);
• 33 — 4.211-700, шестерня коническая, переднего хода (1);
• 34 — 2.202-028, муфта (1);
• 35 — 2.202-007, вал (1);
• 36 — 2.210-700, тяга реверса (1); 2.210-002, тяга (1); 2.221-000, рычаг (1); 3521А-4-13, заклепка (1);
• 37 — 4.211-701, шестерня коническая заднего хода (1);
• 38 — 2.212-000, стакан подшипника в сборе (1); 2.212-002, подшипник скольжения (1); 2.218-000, сальник в сборе (1);
• 39 — 2.219-000, сальник (1);
• 40 — 2.218-001, пружина сальника (1);
• 41 — 2.212-001, втулка (1);
• 42 — 2.212-003, кольцо уплотнительное (1);
• 43 — 2;212-004 кольцо уплотнительное (1);
• 44 — 4.202-020 вал-шестерня редуктора (1);
• 45 — 7204 ГОСТ 333—74, подшипник (1);
• 46 — 2.202-026 01 ... 07, кольцо регулировочное (10 ступеней, 1 компл.);
• 47 — 2.202-029, пробка (3);
• 48 — 2.202-010, кольцо уплотнительное (3);
• 49 — 2.202-015, крышка редуктора (1);
• 50 — 3041А6-26-18, болт (7);
• 57 — 6 ОКС ФОС ОСТ 1.11532—74, шайба пружинная (7);
• 52 — 2.000-809, шайба (7);
• 53 — 2.202-004, винт (1).

Гребной винт

• 1 — 2.000-306, штифт (2);
• 2 — 2.217-701, винт в сборе (1); 2.217-005, винт гребной (1); 2.220-700, демпфер (1); 4.220-002, втулка (1); 2.220-003, демпфер (1);
• 3 — 5X50-002 ГОСТ 397—79, шплинт (1).

Перечень бортинструмента

• 2.802-006, ключ торцовый под внутренний шестигранник S = 7;
• ключ гаечный S = 7X8;
• ключ гаечный двусторонний S = 10X12;
• ключ гаечный S = 21Х27;
• 4.802-707, ключ торцовый;
• 2.803-000, съемник маховика;
• ключ гаечный двусторонний S = 14X17;
• 2.802-008, выколотка L = 200 мм;
• отвертка типа 7810-1316 Гр. 2 Хим. оке. пр. м. ГОСТ 17199—71;
• 2.802-051, отвертка типа 7810-1306. Гр. 2. Хим. оке. пр. м. ГОСТ 17199—71;
• 2.217-002, отвертка для кнопки «Стоп»;
• 4.802-000, парусиновая сумка бортовая;
• 2.813-000, канат аварийный.
