Все элементы топливной системы моторов «Ветерок-8», «-12» и модифицированных моделей с электронным зажиганием одинаковы, за исключением карбюратора. Карбюратор 8-сильной модели КЗЗБ имеет диаметр диффузора 16 мм, 12-сильной — 19 мм.

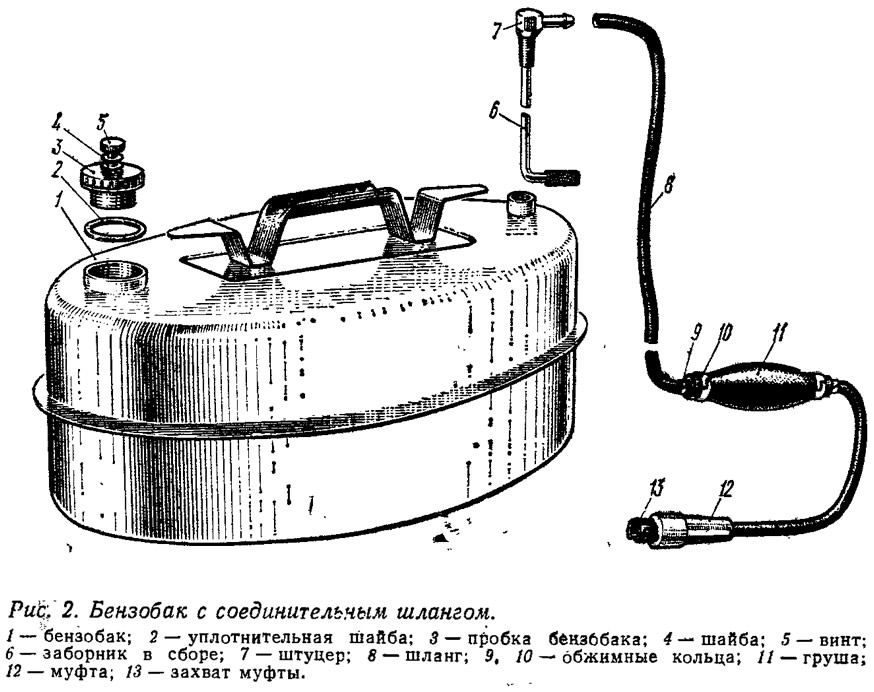

Бензобак
Основной дефект при его эксплуатации — засорение при заправке грязным топливом. Соблюдение чистоты при заправке бензобака и использование воронки с мелкой сеткой для фильтрации топлива избавят владельца мотора от многих неисправностей топливной системы.
Перед началом работы мотора необходимо отвернуть винт на пробке топливного бака. Иногда отверстие пробки, перекрываемое этим винтом, оказывается засоренным. Если винт на крышке бензобака отвернут, но мотор вскоре после запуска глохнет, рекомендуем снять пробку бака и вновь запустить двигатель. Если без пробки он работает нормально, отказ был вызван засорением суфлирующего отверстия в пробке.
Аналогичный результат получается при сильном загрязнении бака. Частицы грязи, постепенно осаждаясь на сетке топливозаборника, через некоторое время облепляют ее полностью, подача топлива прекращается. При остановке: мотора частицы грязи, удерживаемые на сетке разрежением насоса, падают на дно бака. Если мотор запустить вновь, он будет работать до следующего засорения топливоприемника.
Если груша бензошланга после сжатия и отпускания долго остается сплющенной, это свидетельствует о засорении бензобака шланга или самой груши. Для устранения дефекта нужно снять пробку, отвернуть заборник, очистить сетку от грязи, тщательно промыть бак. Топливо, которым промывался бак, следует сливать в несколько приемов, каждый раз энергично перемешивая, чтобы не допустить осаждения крупных частиц грязи у внутреннего выступа горловины. Профилактическую промывку топливного бака рекомендуется проводить в начале каждого сезона.
Соединительный шланг
Для проверки шланга закрепите муфту (штуцер) в тисках, утопите подходящим стержнем шариковый клапан муфты, сожмите грушу и, освободив клапан, отпустите. Повторите эту операцию несколько раз. Если шланг исправен, из муфты польется топливо. При проверке перепад высоты между топливным бакбм и штуцером должен Составлять не более 0,5 м.
Если шланг не работает, осмотрите внимательно все соединения и убедитесь в целости самого шланга. Затем проверьте исправность клапана в штуцере груши, отсоединив от него шланги. Муфта соединительного шланга неразборная, при неисправности ее необходимо заменить.
Чтобы избежать случайного неправильного соединения шланга с баком, продуйте шланг воздухом. В направлении движения топлива воздух должен проходить свободно.
Топливный насос
Если мотор работает только при подкачивании топлива грушей, это является признаком неисправности топливного насоса. Подачу топлива бензонасосом можно проверить, прокручивая двигатель пусковым механизмом при снятом с карбюратора шланге; топливо должно выходить с некоторым напором. Если оно не подается, проверьте исправность клапанов бензонасоса. Возможны следующие неисправности; неплотная посадка корпуса клапана, износ корпуса и пластины, раковины или трещины на корпусе, потеря эластичности и разрыв диафрагмы.
Бензонасос выходит из строя по причине поломки запорных клапанов; чаще всего происходит выпадение из клапана пластины, ее износ и коробление, в результате чего клапан пропускает топливо в обе стороны — к карбюратору и баку. Всасывающий клапан можно осмотреть, сняв расположенный под сеткой отстойник. Для осмотра нагнетающего клапана (рис. 4) необходимо разобрать карбюратор.

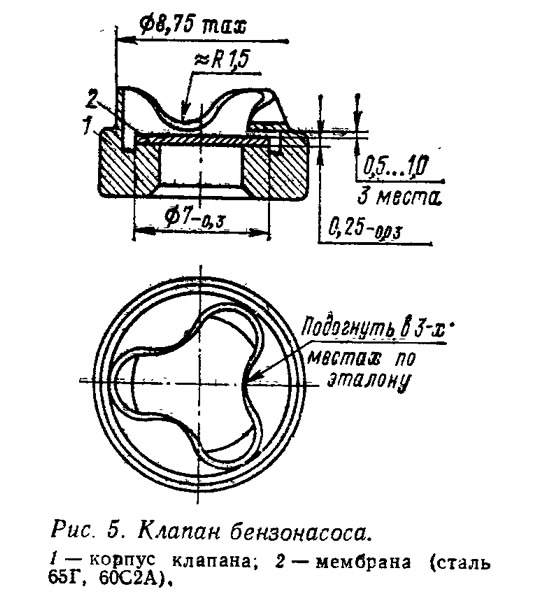

Покоробившуюся пластину клапана следует вынуть, от-рихтовать и вставить в клапан, слегка подогнув вмятины отбортовки клапана; при этом необходимо проследить, чтобы клапан имел достаточную высоту подъема (рис. 5).
Наиболее целесообразно установить новый клапан, выпрессовав из гнезда неисправный. При замене клапана следует обратить внимание на его положение (см. рис. 4), а также на плотность посадки в гнезде.
Карбюратор

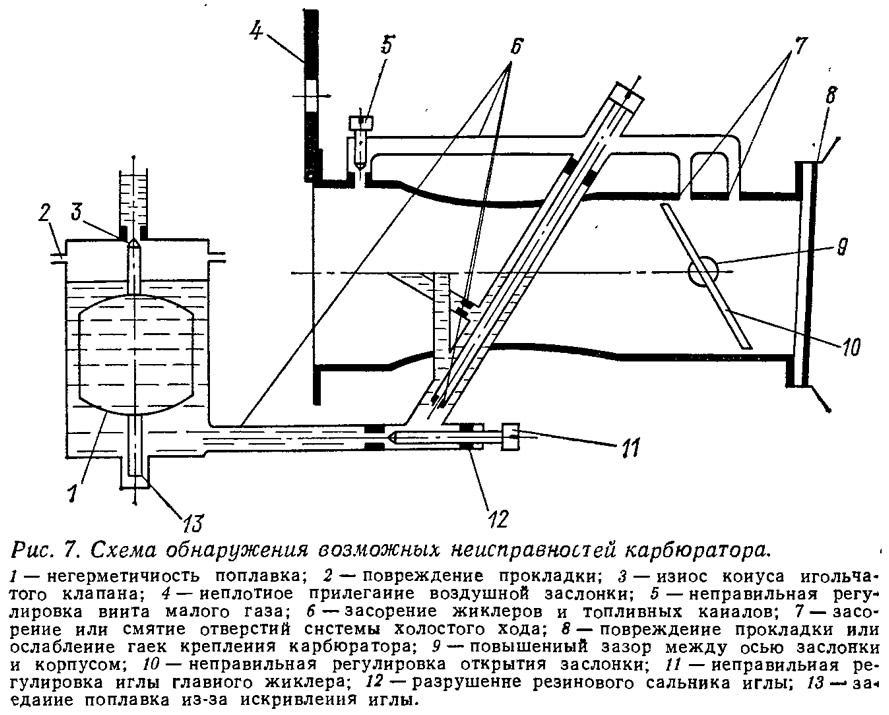

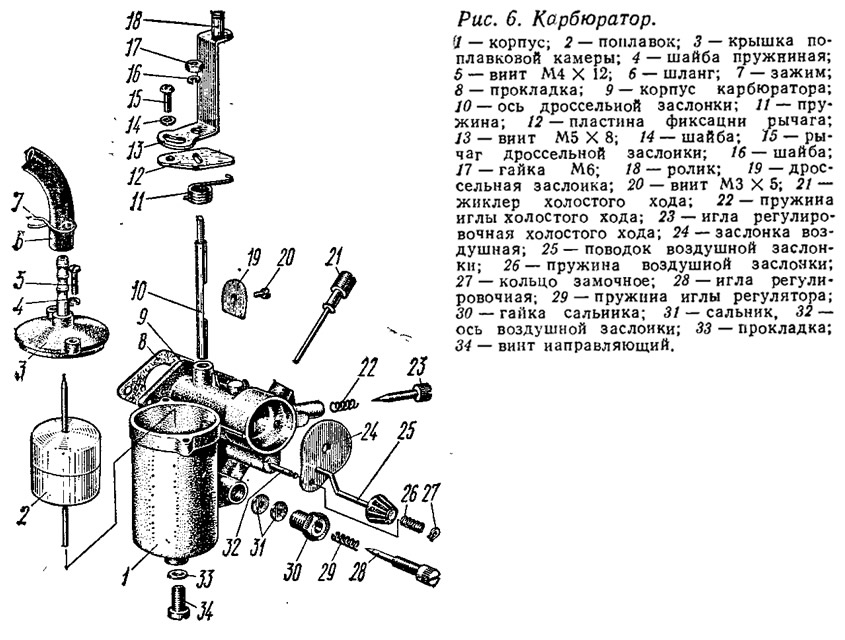

Основные его неисправности: не работает запорная игла поплавковой камеры, негерметичность поплавка, засорение топливных каналов, неправильная регулировка (рис. 7).
Если при подкачивании топлива (иногда и при работе мотора) топливо льется из карбюратора, проверьте поплавковую камеру. Для этого извлеките поплавок, отверните гайку сальника вместе с регулировочной иглой, промойте поплавковую камеру и все топливные каналы. Затем проверьте канал подвода топлива в крышке поплавковой камеры. Далее извлеките иглу из поплавка, проверьте ее прямолинейность, при необходимости выправьте. При значительном износе запорного конуса (появлении кольцевой канавки) иглу замените.

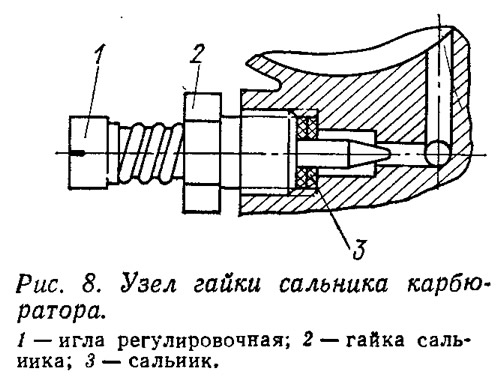

Негерметичный поплавок следует либо заменить, либо отремонтировать. Место нарушения герметичности паяного шва определяется следующим образом. Погрузите полностью поплавок в горячую воду. Через отверстие в шве нагретый воздух будет вытесняться в воду. Обнаружив место, подлежащее ремонту, на днище поплавка проткните острым инструментом (иглой) отверстие диаметром 1—1,5 мм. Нагрейте поплавок паяльником до полного выпаривания просочившегося в него бензина, а затем пропаяйте нарушенный шов и отверстие в днище. Закончив ремонт, поплавок вновь проверьте на герметичность. При засорении канала главной дозирующей системы мотор работает неустойчиво, отрегулировать его не удается. В большинстве случаев такое засорение является следствием чрезмерной затяжки гайки сальника регулировочной иглы. При очень сильной затяжке разрушаются резиновые шайбы-сальники регулировочной иглы, обрывки резины попадают в канал главной топливной системы карбюратора. Чтобы избежать этого, сборку узла (см. рис. 8) выполняйте в следующем порядке:
- заверните в гайку сальника регулировочную иглу так, чтобы цилиндрическая часть выступала за торец гайки на 2—3 мм;
- наденьте на иглу две резиновые шайбы и рукой заверните гайку до отказа;
- ключом подтяните гайку до положения, обеспечивающего ее неподвижность при вращении регулировочной иглы.
Если резиновые сальники затвердели или оказались поврежденными, их следует заменить (рис. 9).
После профилактики и ремонта отрегулируйте карбюратор. Прежде всего проверьте уровень топлива в поплавковой камере. Пропускная способность жиклеров зависит не только от разрежения в диффузоре карбюратора, но и от статического подпора столба топлива, который определяется уровнем топлива в поплавковой камере: при повышенном уровне подпор больше, производительность жиклера увеличивается, получается обогащенная смесь.
Все детали поплавковой камеры карбюратора, определяющие уровень топлива (поплавок, запорная игла), способствуют обеспечению оптимального уровня топлива (17,5 ±2 мм от верхнего среза поплавковой камеры), но вследствие изменения размеров износившихся деталей уровень в камере может нарушиться.
Чтобы определить уровень топлива, в поплавковую камеру вместо сливной пробки следует ввернуть штуцер с резьбой М4, затем подсоединить к нему кусок бензошланга длиной 100—110 мм, в один конец которого вставлена стеклянная трубка (рис. 10).
Совместив верхнюю метку с верхним торцом поплавковой камеры, карбюратор слабым подкачиванием ручной грушей заполняют топливом. Запорная игла должна перекрыть подачу топлива в тот момент, когда его уровень совпадет с нижней риской. Если несовпадение составляет не более 1—2 мм, можно считать, что уровень топлива установлен правильно.
В карбюраторе «Ветерков», в отличие от карбюраторов «Вихрей» и «Нептунов», нет рычажной системы или проточек на запорной игле, кроме того, не предусмотрена регулировка уровня топлива в поплавковой камере. Низкий уровень топлива можно повысить, установив дополнительную прокладку под крышку поплавковой камеры. Высокий уровень топлива и его перелив при подкачке могут свидетельствовать о негерметичности поплавка, а также об износе конуса и посадочного места запорной иглы.
Обратите внимание на положение верхнего торца распылителя в диффузоре карбюратора, так как от этого зависит равномерное распределение смеси по цилиндрам. Верхний торец распылителя должен быть на 2 мм ниже горизонтальной оси диффузора карбюратора.
Регулировка карбюратора

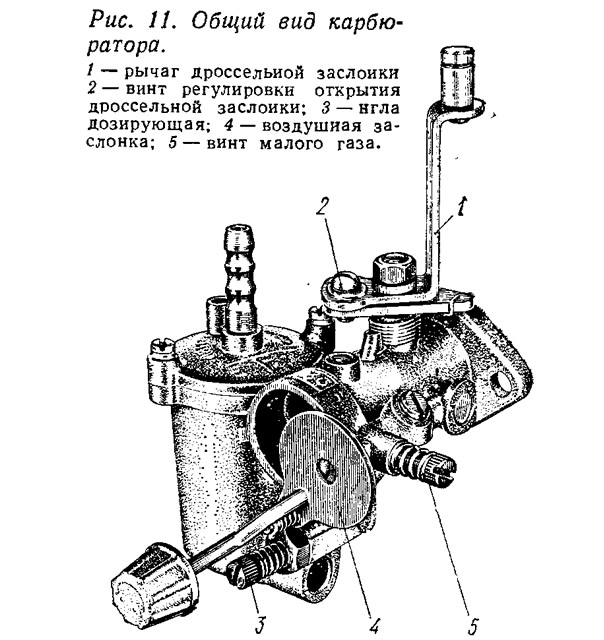

В положении полного газа отрегулируйте дроссельную заслонку на полное открытие (рис. 11). Регулировочную иглу и винт холостого хода сперва заверните полностью, а затем отверните на один — полтора оборота. Запустите мотор, прогрейте его на средних оборотах в течение 5—10 мин и переведите на минимальные частоты вращения холостого хода. Поворотом винта холостого Хода в ту или иную сторону установите наиболее устойчивую частоту вращения. Проверьте и при необходимости отрегулируйте систему холостого хода при включенном гребном винте.
Следите, чтобы отверстия системы холостого хода в зоне заслонки были чистыми, особенно отверстие диаметром 0,5 мм, сечение которого может резко уменьшиться вследствие смятия его кромок дроссельной заслонкой (см. рис. 7).
При необходимости отверстие прочистите калиброванной проволокой, а заусенцы зачистите. Для устойчивого включения на малых частотах вращения рычаг дроссельной заслонки следует установить так, чтобы при совмещении ролика с треугольной меткой на кулачке блокировки дроссель был приоткрыт на 1—2 мм. Для регулировки допускается подгибка рычага привода, но не более чем на 2—3 мм от номинального положения.
Если отрегулированный мотор при включении гребного винта останавливается, необходимо сделать так, чтобы дроссельная заслонка открывалась при меньшем угле опережения зажигания. Для этого рычаг дроссельной заслонки подогните в сторону кулачка блокировки на основании магдино, а положение полного открытия дросселя отрегулируйте в соединении рычага с осью заслонки.
Не подгибайте рычаг в сторону уменьшения расстояния между осями заслонки и ролика. Ось ролика при всех случаях должна оставаться по возможности параллельной оси дроссельной заслонки.
Отрегулировав частоту вращения малого газа, включите гребной винт и полностью откройте дроссельную заслонку. Дозирующую иглу отверните до ощутимого снижения частоты вращения, а затем медленно вверните до начала падения частоты вращения (на слух); от этого положения отверните иглу на 1/6—1/4 оборота.
От правильной регулировки карбюратора зависит экономичность работы двигателя, поэтому при отсутствии навыка в регулировке проделайте эту операцию несколько раз.
