Увеличение мощности лодочного мотора «Стрела»

Став владельцем подержанной «Стрелы», я решил поэкспериментировать, «выжать» из нее максимальную мощность. Начал с карбюратора, установленного «по-мотоциклетному» — на цилиндре. При работе двигателя возможен выброс горючей смеси через карбюратор, мала фаза наполнения и, следовательно, ухудшена продувка цилиндра свежей смесью.

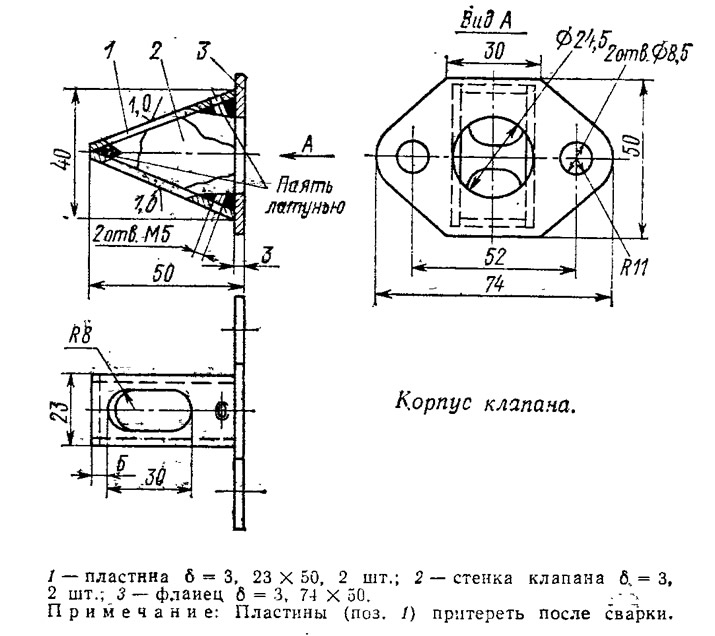

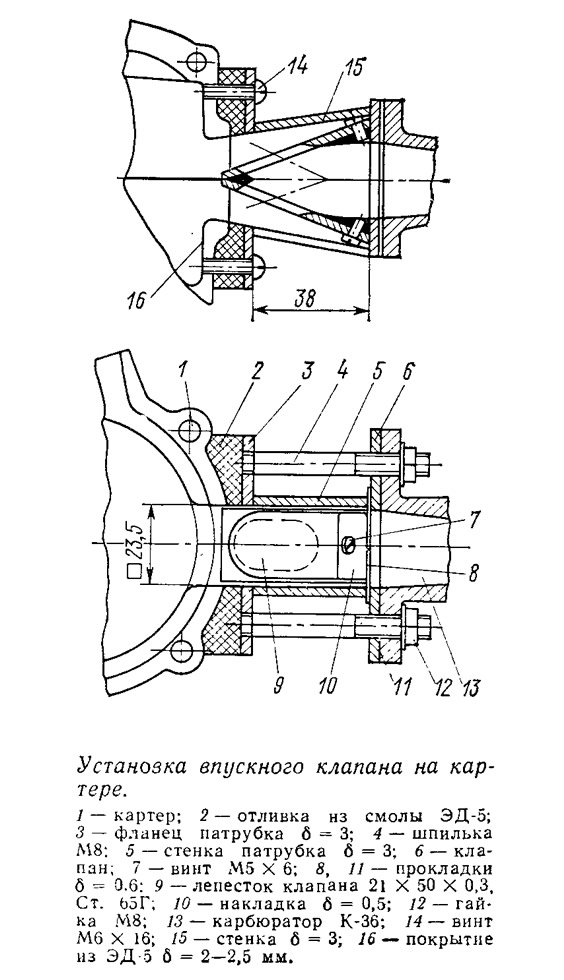

Я решил заглушить старое отверстие карбюратора в цилиндре и установить на кривошипной камере двухлепестковый конический впускной клапан. Его корпус сварил из листа толщиной 3 мм. Размеры входного отверстия выбрал с учетом установки карбюратора типа К-36 (можно использовать также карбюраторы К-30 и К-55 мотоциклетного типа). Клапан вставляется в патрубок, выполненный из листа толщиной 3 мм.

Сложив половинки картера, я пропилил между ними окно для прохода топливной смеси через клапан. Вокруг окна сделал из пластилина опалубку и, вставив стержень по размеру отверстий окна и патрубка, залил окно эпоксидной смолой с наполнителем из алюминиевой пудры. По наружному контуру картера получился отпечаток, необходимый для уплотнения фланца патрубка и картера.

Через фланец и отпечаток на картере я просверлил отверстия и нарезал резьбу для винтов М6. Затем, разобрав картер, обезжирил каждую половинку и залил эпоксидной смолой все неровности. Получилась гладкая пластика толщиной до 2,5 мм. Данные усовершенствования позволили уменьшить объем кривошипной камеры примерно на 10 см³. В цилиндр вставил поршень (напротив старого окна карбюратора) и залил окно свинцовым сплавом (баббитом).. По отливке загерметизировал окно (снаружи) эпоксидной смолой. Благодаря этим доработкам объем камеры уменьшился еще на 10 см³. Далее я нарезал отверстие М5 под штуцер бензонасоса «Москвы» и собрал двигатель.


После усовершенствования двигателя питание горючим осуществляется из отдельного бачка от мотора «Москва-М», а в старом баке можно хранить «НЗ». В случае отказа насоса топливо идет самотеком (кстати, в баке пришлось вырезать углубление для удобства доступа к дросселю).

Для управления газом на оси румпеля я установил простейший двуплечий рычаг, один конец которого соединил с тросиком в боуденовской оболочке, а оболочку закрепил в угловом упоре. Рычаг сделал из толстостенной алюминиевой трубки диаметром 10 мм, изогнутой и расплющенной.

Магнето установил с постоянным углом опережения зажигания — «по-мотоциклетному».

Для уменьшения шума выхлопа поток отработанной воды направил из головки цилиндра в глушитель, соединив головку и корпус глушителя (между ребрами) через штуцеры и резиновый шланг.

Вместо старого двухлопастного гребного винта применил трехлопастной, отполировав его. Винт установил через втулку, вставляемую в ступицу жестко, без демпфера; сзади винт поджимается к «шпонке» втулкой При помощи гайки.

После модернизации мотора скорость заметно возросла — на «Казанке-М» я начал обходить лодки, которые шли под «Ветерком-8». При установке патрубка с выхлопом в воздух скорость возросла дополнительно, но повысившийся шум заставил меня вернуться к выводу отработанного газа в воду. В нижней части выхлопного тракта я просверлил несколько отверстий диаметром 10 мм.
