Однако должны огорчить владельцев «Вихрей». Несмотря на полную идентичность посадочных мест картера двигателя и фланцев карбюраторов подобные замены невозможны. Правильно подобранный карбюратор обеспечивает наибольшую мощность и наименьшим расход топлива для каждого конкретного двигателя — либо «Вихря-М», либо «Вихря-30».
Рабочие объемы этих двигателей различны, поэтому разную величину имеет и расход топлива, а это обеспечивается при определенных диаметрах диффузоров и главных топливных жиклеров карбюраторов. Карбюратор от «Вихря-М», имеющего часовой расход топлива не более 9,5 кг/ч, будет «забеднять» рабочую смесь на «Вихре-30»; это приведет к снижению мощности двигателя, его существенному перегреву, возможности прогара поршня и другим отрицательным явлениям.
И, наоборот, карбюратор от мотора «Вихрь-30», обеспечивающий часовой расход не более 11 кг/ч, будет обогащать рабочую смесь на двигателе «Вихря-М», что также приведет к потере мощности и прочим нежелательным явлениям.
Для «Вихря-М» в настоящее время выпускается только одна модификация карбюратора, которой на специализированном заводе дается номер 60.00.00-11СБ1. В спецификацию мотора «Вихрь-М» этот карбюратор внесен под номером 4.150-000/1 СБ.

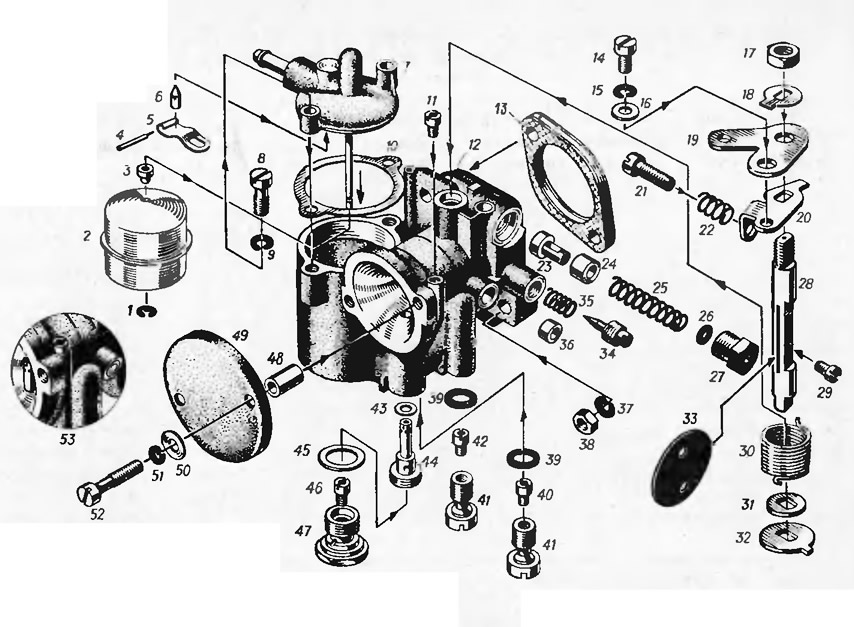

- 4.150-000/1СБ — карбюратор (номер по спецификации мотора);
- 60.00.00-11 СБ — карбюратор (номер по заводу-изготовителю);
- 60.40.00-10СБ — крышка поплавковой камеры;
- 1 — шайба, 60.40.05;
- 2 — поплавок, 60.60. 00СБ;
- 3 — втулка, 60.40.06;
- 4 — ось рычага, 60.40.03;
- 5 — рычаг иглы, 60.40.02;
- 6 — игла запорная, 60.50.02;
- 7 — крышка;
- 8 — винт (2 шт.), 2101-1107910;
- 9 — шайба (2 шт.), 2101-1107911;
- 10 — прокладка, 60.00.12;
- 11 — жиклер, 60.00.04-05;
- 12 — корпус карбюратора, 60.30.00СБ;
- 13 — прокладка (4 шт.), 3.100-014;
- 14 — винт, 2101-1107926;
- 15 — шайба, 2101-1107919;
- 16 — шайба, 2101-1107147;
- 17 — гайка, 2101-1107904;
- 18 — шайба, 2101-1107104;
- 19 — поводок, 60.10.01 -10;
- 20 — рычаг, 60.00.11 ;
- 21 — винт регулировки холостого хода, 2101-1107117-01;
- 22 — пружина, 2101-1107119;
- 23 — клапан, 60.80.00;
- 24 — втулка, 60.00.13;
- 25 — пружина, 66-01 -1139134;
- 26 — шайба. 2101-8101163;
- 27 — гайка специальная, 60.00.14;
- 28 — ось дроссельной заслонки, 60.20.02;
- 29 — винт (2 шт.), 2103-1107067;
- 30 — пружина, 2101-1107635;
- 31 — шайба, 2101-1107087;
- 32 — шайба упорная, 60.20.01;
- 33 — заслонка, 60.00.10;
- 34 — игла качества, 60.00.09;
- 35 — пружина, 2101-1107369;
- 36 — заглушка, 2101-1107039;
- 37 — шайба пружинная, 6 оке. фос. ОСТ 1.11532-74;
- 38 — гайка, 3315А6;
- 39 — прокладка (2), 60.00.07;
- 40 — жиклер топливный 60.00.04;
- 41 — корпус жиклера (2), 60 00.06;
- 42 — жиклер топливный, 60.00.04-01;
- 43 — прокладка, 60.00.02;
- 44 — распылитель, 60.00.01-10;
- 45 — прокладка, 60.00.05;
- 46 — жиклер топливный, 60.00.04-04;
- 47 — корпус жиклера главного, 60.00.03;
- 48 — втулка (2), 2.150-026;
- 49 — крышка, 2.150-025;
- 50 — шайба (2), 2.150-027;
- 51 — шайба пружинная (2), 5 кд. ОСТ 1.11532-74;
- 52 — винт (2), 3157А5-20;
- 53 — карбюратор в сборе, 60.00.00-11СБ
