Каталог деталей подвесного мотора «Салют-Э»

По многочисленным просьбам читателей нашего журнала редакция продолжает публикацию «Каталогов основных деталей» отечественных подвесных моторов. Ранее опубликованы каталоги ПМ «Нептун-23» (см. №95) и ПМ «Вихрь-30Р-электрон» (см. №114).

Предлагаем вниманию наших читателей «Каталог деталей подвесных лодочных моторов «Салют-Э» и «Салют-ЭС» производства Московского машиностроительного производственного объединения «Салют». Настоящий «Каталог» составлен на основании заводской документации.

В каталоге приведены: иллюстрированный перечень узлов и деталей моторов, номера (шифры) деталей и узлов, а также количество деталей, входящих в узел (указаны в скобках). Неразъемные узлы помечены [*].

Материалы, приведенные в каталоге, помогут Вам при замене деталей и узлов, а также при заказе и приобретении запчастей.

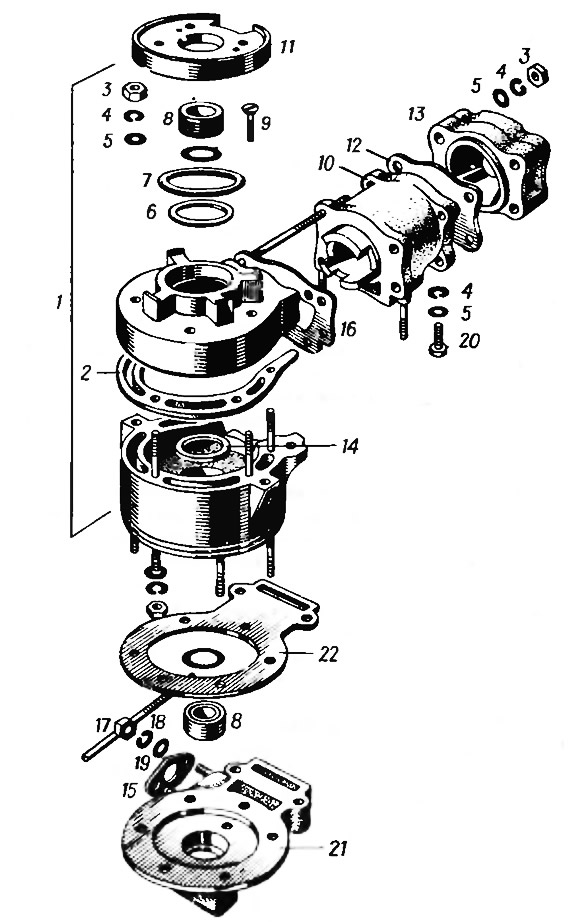

Картер, цилиндр, газоприемник

4810100000, двигатель (1)

• 1 — 4810250000, картер (1);
• 2 — 4510-2002, прокладка (1);
• 3 — ГОСТ 5927-70, гайка М6.8.01 (5);
• 4 — ГОСТ 6402-70, шайба 6Н65Г (5);
• 5 — ГОСТ 11371-78, шайба 6.02.019 (5);
• 6 — 4560 0015-01, -11, -21; -31; -41; -51, шайба регулировочная (0—3);
• 7 — 2262А-156-2, кольцо (1);
• 8 — 4510-0200, манжета с пружиной (2);
• 9 — ГОСТ 17475-80, винт В1.М5—6gX10.88.019 (3);
• 10 — 4510-1200, цилиндр в сборе [*] (1);
• 11 — 4810101021, крышка (1);
• 12 — 4510-0100, прокладка [*] (1);
• 13 — 4510-0005, головка (1);
• 14 — 4510-2016, кольцо (1);
• 15 — 4810600011, прокладка (1);
• 16 — 4510-2005, прокладка (1);
• 17 — ГОСТ 5927-70, гайка М5.08.01 (2);
• 18 — ГОСТ 6402-70, шайба 5Н65Г (2);
• 19 — ГОСТ 11371-78, шайба 5.02.019 (2);
• 20 — ГОСТ 17473-80, винт В1.М5—8gX12.88.019 (2);
• 21 — 4510-6000А, газоприемник [*] (1);
• 22 — 4510-2006, прокладка (1).

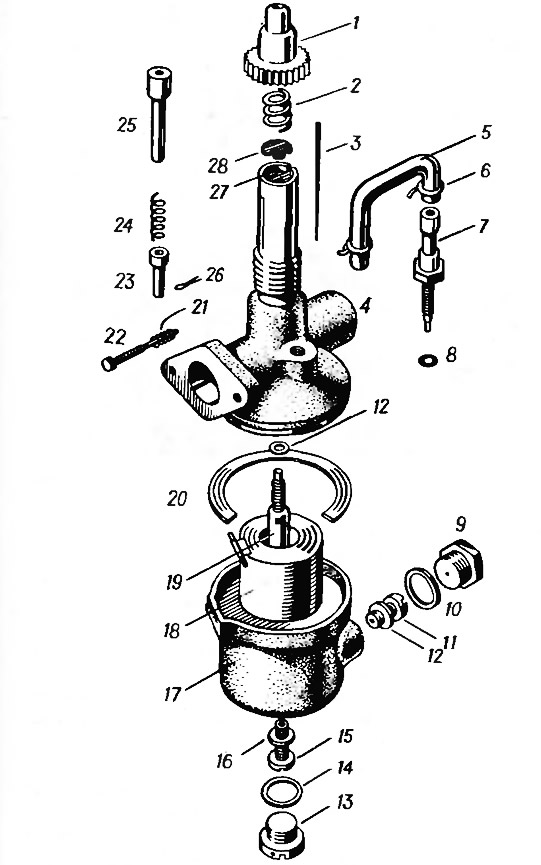

Карбюратор

К.2-00-00, карбюратор (1)

• 1 — К2-00-32, крышка (1);
• 2 — К2-00-17, пружина (1);
• 3 — К2-00-24, игла (1);
• 4 — К.2-00-23, корпус карбюратора (1);
• 5 — 4500-0008, бензопровод (1);
• 6 — 4500-0018, зажим (2);
• 7 — К2-03-00, клапан поплавковый [*] (1);
• 8 — 094 0152, прокладка (1);
• 9 — К2-00-30, заглушка (1);
• 10 — К2-00-16, прокладка (1);
• 11 — К2-00-29, жиклер главный (1);
• 12 — К2-00-31, прокладка (2);
• 13 — К.2-00-34, винт (1);
• 14 — K2-00-10, прокладка (1);
• 15 — К2-00-08, винт пустотелый (1);
• 16 — К2-00-21, прокладка (1);
• 17 — К2-01-00, корпус поплавковой камеры (1);
• 18 — К2-02-20, поплавок [*] (1);
• 19 — К2-00-26, жиклер игольчатый (1);
• 20 — прокладка (1);
• 21 — К2-00-18, пружина (1);
• 22 — К2-00-12, винт регулировочный (1);
• 23 — К2-00-27, втулка (1);
• 24 — К2-00-19, пружина (1);
• 25 — К.2-04-00, утопитель поплавка [*] (1);
• 26 — ГОСТ 397-79, шплинт 1X8.019 (1);
• 27 — К2-00-25, золотник (1);
• 28 — К2-00-02, иглодержатель (1).

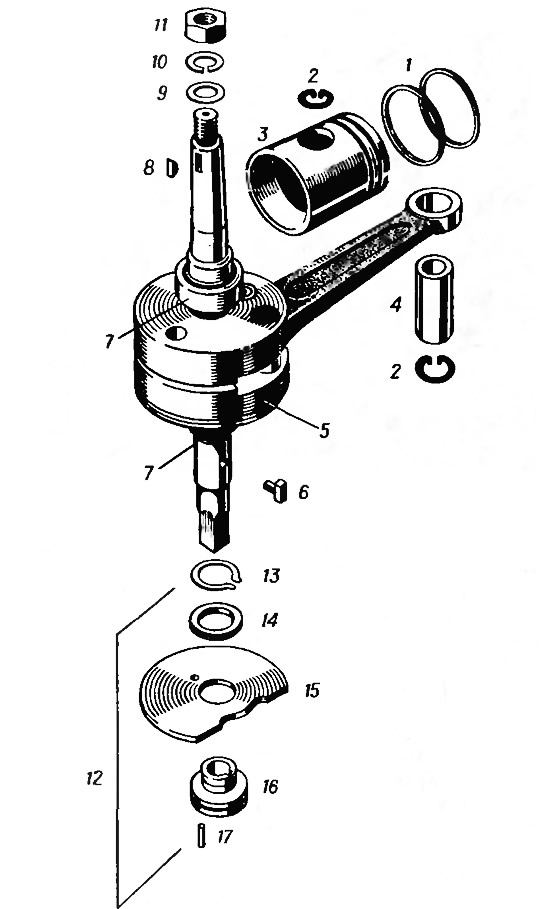

Механизм кривошипно-шатунный с поршнем, золотник

4810300000, механизм кривошипно-шатунный с поршнем (1)

• 1 — 4510-3005, кольцо поршневое компрессионное (2);
• 2 — 4510-3002, кольцо стопорное (2);
• 3 — 4510-3006, поршень (1);
• 4 — 4510-3004, палец поршневой (1);
• 5 — 4810310000, механизм кривошипно-шатунный [*] (1);
• 6 — 4560 0045, шпонка (1);
• 7 — ГОСТ 8338-75, шарикоподшипник 203 [*] (2);
• 8 — ГОСТ 24071-80, шпонка сегментная 3X5 (1);
• 9 — 094-0213, шайба (1);
• 10 — ГОСТ 6402-70, шайба 10Н65Г (1);
• 11 — 4510-0023, гайка (1);
• 12 — 4510-4000В-01, золотник (1);
• 13 — 563-М55-22, кольцо (1);
• 14 — 4510-4001 Б, шайба пружинная (1);
• 15 — 4510-4003В-01, диск (1);
• 16 — 4510-4002Б, втулка (1);
• 17 — ГОСТ 3128-70, штифт 2Пр2аX5 (1).

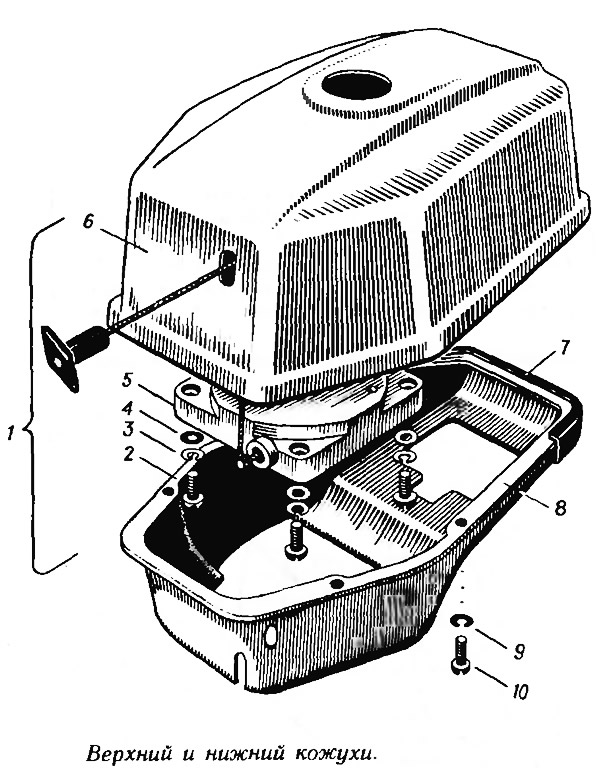

Кожух нижний и верхний

• 1 — 4830120000, кожух с механизмом запуска [*] (1) «Салют-Э»;
• 1 — 4930120000, кожух с механизмом запуска [*] (1) «Салют-ЭС»;
• 2 — ГОСТ 17473—80 винт B1.M5-6gX20.88.019 (4);
• 3 — ГОСТ 6402—70, шайба 5Н65Г (4);
• 4 — ГОСТ 11371—78, шайба 5.02.019 (4);
• 5 — 4S30-1000A, механизм запуска [*] (1);
• 6 — 4830230000, кожух верхний [*] (1);
• 7 — 4S00-0022, прокладка (1);
• 8 — 4S00-0021, кожух нижний (1);
• 9 — ГОСТ 6402—70. шайба ЗН65Г (6);
• 10 — ГОСТ 1491—80, винт В.М3-6gХ6.88.019 (6).

Бак мотора в сборе и рама

• 1 — ГОСТ 1491—80, винт В.М5 6дX10.88.019 (2);
• 1 — ГОСТ 1491—80, винт В.М5-6gX10.88.019 (2);
• 2 — ГОСТ 6402—70. шайба 5Н65Г (7);
• 3 — 4S20400301, прокладка (1);
• 4 — 4520400101, гайка (1);
• 5 — 4S20400201, прокладка (1);
• 6 — 4520421000. винт [*] (1);
• 7 — 4520420201, прокладка (1);
• 8 — 4520420101. корпус пробки (1);
• 9 — 3406А-1-6-12, шайба (2);
• 10 — К2-00-17, пружина (1);
• 11 — 4520420401, измеритель (1);
• 12 — 4520420000, пробка бака [*] (1);
• 13 — ГОСТ 5917—70, гайка М5.8.01 (4);
• 14 — 4520420601, цепочка (1);
• 15 — 45202006, замок (1);
• 16 — ГОСТ 1491—80, винт В.М5-6gX16.88.019 (4);
• 17 — 4500-0003, прокладка (1);
• 18 — 4850000011, рама (1);
• 19 — ГОСТ 17473—80, винт В1.М6-8gX16 88.019 (2);
• 20 — 4550-2003, кронштейн (1);
• 21 — ГОСТ 11371—78, шайба 6.02.019 (2);
• 22 — ГОСТ 6402—70, шайба 6Н65Г (2);
• 23 — ГОСТ 5927—70, гайка М6.8.01 (2);
• 24 — 4850000000, рама [*] (1);
• 25 — 4500-0004, прокладка (1];
• 26 — 4500-0005, шайба (1];
• 27 — ГОСТ 17473—80, винт В1.М5-6gХ20.88.019 (1);
• 28 — 4520400000, бак в сборе [*] (1);
• 29 — 4520-3200, кран топливный [*] (1);
• 30 — 4520-3220, шток в сборе [*] (1);
• 31 — 095-0134, кольцо резиновое (1);
• 32 — 4520-3201, корпус (1]; 33-4520-3020, фильтр (1);
• 34 — 4520410000, бак топливный [*] (1);
• 35 — 4520-3400, амортизатор [*] (2).

Механизм запуска

• 1 — 4530—1000А, механизм запуска [*] (1);
• 2 — 4530002201. корпус (1);
• 3 — 4530-0006. опора (2);
• 4 — 4530110301, пружина стартера (1);
• 5 — 4530 0002 шкив (1);
• 6 — 4530-0003, втулка (1);
• 7 — 4530-0013, пружина большая (1);
• 8 — ГОСТ 11371—78, шайба 8.04.019 (1);
• 9 — ГОСТ 6402—70, шайба 8Н65Г (1);
• 10 — ГОСТ 1491—80, винт В.М8—8gХ16.88.019 (1);
• 11 — 4530-0016, шайба пружинная (1);
• 12 — 4530-0015, упор (10;
• 13 — 4530-0014, пружина малая (2);
• 14 — 4530-0018, ось упора (1);
• 15 — 4530 0009, канат пусковой (1);
• 16 — 4530 0012, колпачок (1);
• 17 — ГОСТ 11371—78, шайба 5 02.019 (1);
• 18 — 4530-0008, ось пружины (1);
• 19 — 4530-0010, рукоятка (1);
• 20 — ГОСТ 3128—70. штифт 3Пр2_2аХ6 (1).

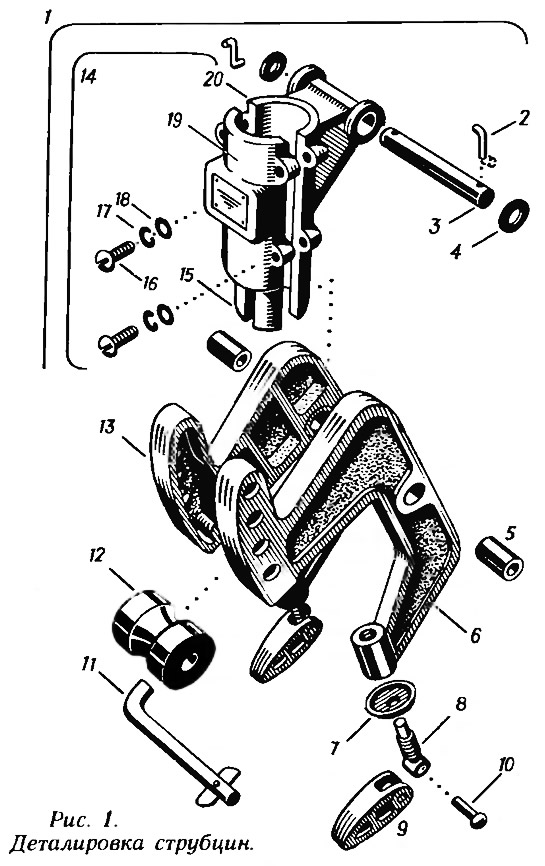

Струбцина

• 1 — 4871000000, струбцина [*] (1) «Салют-Э»;
• 1 — 4971000000, струбцина [*] (1) «Салют-ЭС» (отличаются только маркировкой);
• 2 — 4560-0038, фиксатор (2);
• 3 — 4570-0003, ось (1);
• 4 — 4577001901 (0—2), 4577001921 (0—2), шайба регулировочная;
• 5 — 4570-0002, втулка (2);
• 6 — 4570-0017, струбцина левая (1);
• 7 — 4570-0005, пята (2);
• 8 — 4570-0001, винт (2);
• 9 — 4500-0102, ручка (2);
• 10 — ГОСТ 10302-80, заклепка 4X18, 37 АН (2);
• 11 — 4570-1100, шпилька стопорная (1);
• 12 — 4570-0015, ролик (1);
• 13 — 4570 0018, струбцина правая (1);
• 14 — 4871200000, кронштейн [*] (2) «Салют-Э»;
• 14 — 4971200000, кронштейн [*] (2) «Салют-ЭС»; (отличаются только маркировкой);
• 15 — 4500-0020, прокладка (1);
• 16 — ГОСТ 17473—80, винт B1.M6-8gX20.88.019 (4);
• 17 — ГОСТ 6402—70, шайба 6Н65Г (4);
• 18 — ГОСТ 11371—78, шайба 6.02.019 (4);
• 19 — 4871200301, крышка (1);
• 19 — 4971200301, крышка (1);
• 20 — 4570-0016, кронштейн (1).

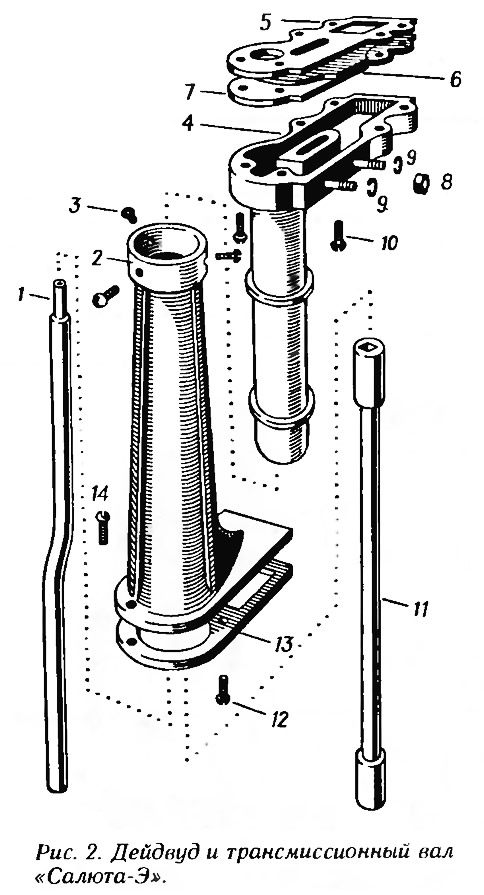

Соединительная труба (дейдвуд), трансмиссионный вал. «Салют-Э»

• 4540-1300, соединительная труба (дейдвуд) в сборе [*] (1) «Салют-Э»;
• 1 — 4500-0015, труба (1);
• 2 — 4540-0002 А, кожух вала (1);
• 3 — ГОСТ 17474—80, винт (3);
• 4 — 4540-0001, выхлопной патрубок (1);
• 5 — 4500-0017, прокладка (1);
• 6 — 4510-6002, прокладка (1);
• 7 — 4500-0019, прокладка (1);
• 8 — ГОСТ 5927—70, гайка М6.8.01 (2);
• 9 — ГОСТ 6402—70, шайба 6Н65Г (2);
• 10 — ГОСТ 17474—80, винт B1.M6-8gX30.88.019 (2),
• 11 — 4540 0200, трансмиссионный вал [*] (1);
• 12 — ГОСТ 17474 80, вннт В1.М6 8gX14.88.019 (2);
• 13 — 4500-0030, прокладка [*] (1);
• 14 — ГОСТ 17473—80, винт B1.M6-8gX35.88.019 (1).

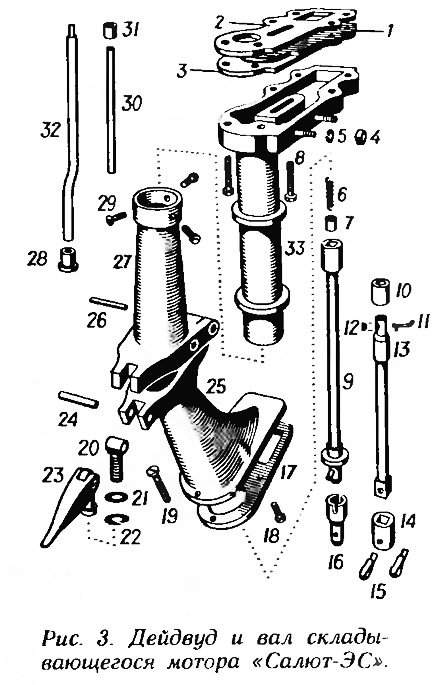

Дейдвуд. «Салют-ЭС»

• 4541 0000 дейдвуд в сборе [*] (1);
• 4540-2000, дейдвуд с редуктором в сборе [*] (1);
• 4540-2110, кожух в сборе [*] (1);
• 1 — 4510-6002, прокладка (1);
• 2 — 4500-0017, прокладка (1);
• 3 — 4500-0019, прокладка (1);
• 4 — ГОСТ 5927-70, гайка М6.8 01 (2);
• 5 — ГОСТ 6402 70, шайба 6Н65Г (2),
• 6 — 4500 0014, пружина (1);
• 7 — 4500 0013, стакан (1);
• 8 — ГОСТ 17474—80, винт B).M6-8gX35.88.019;
• 9 — 4540-0210, трансмиссионный вал (1);
• 10 — 4560-1008, втулка (1);
• 11 — ГОСТ 18143—72, проволока 1,5Т L=30 мм (1);
• 12 — ГОСТ 24071—80, шпонка сегментная 3X5 (1),
• 13 — 4560 1009, переходник (1)
• 14 — 4560 1012, втулка (1).
• 15 — ГОСТ 397 79, шплинт 2,5X22 029 (2) ;
• 16 — 4560-1003, втулка (1);
• 17 — 4500-0030, прокладка [*] (1);
• 18 — ГОСТ 17474 80, винт B1.M6-8gX14.88.019 (2);
• 19 — ГОСТ 17474—80, винт B1.M6-8gX35.88—019 (1);
• 20 — 4560 1006, болт откидной (1),
• 21 — ГОСТ 11371—78, шайба 8 04 019 (1);
• 22 — ГОСТ 6402 70, шайба 8Н65Г (1);
• 23 — 4500-0100, гайка [*] (1)
• 24 — 4560-1007, штифт (1);
• 25 — 4560-1005, кожух нижний (1);
• 26 — 4500-0007, штифт (1);
• 27 — 4541-1100, кожух вала верхний [*] (1);
• 28 — 4540-1001, втулка (1);
• 29 — ГОСТ 17474 80, винт В1.М5 6gX8.88.019 (3),
• 30 — 4560 1004, труба (1);
• 31 — 4540-0008, втулка (1)
• 32 — 4651-000.3, трубка (1),
• 33 — 4540-0001, выхлопной патрубок (1).

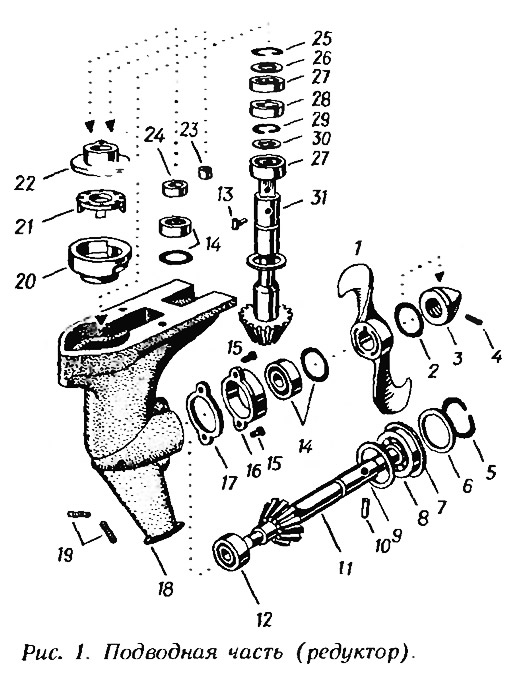

Подводная часть (редуктор)

• — 4560—0000А, подводная часть (редуктор) [*] (1);
• — 4560-0100, вал-шестерня в сборе [*] (1);
• — 4560-0200, вертикальная шестерня [*] (1);
• 1 — 4560-0018, винт гребной (1);
• 2 — 4560004801, кольцо стопорное (1);
• 3 — 4860004601, наконечник (1);
• 4 — 4560004701, штифт (1);
• 5 — 4560-0102, кольцо пружинное (1);
• 6 — 45600103-01, -11, -21, -31, -41, шайба регулировочная (0—3);
• 7 — 4560—0008, кольцо пружинное (1);
• 8 — ГОСТ 2893—73, шарикоподшипник 50202 [*] И);
• 9 — 45600015-01, -11, -21, -31, -41, -51, шайба регулировочная (0—2);
• 10 — 4560-0041, штифт (1);
• 11 — 4560-0101, вал-шестерня (1);
• 12 — ГОСТ 8338—75, шарикоподшипник 27 [*] (1);
• 13 — 4560-0045 шпонка (1);
• 14 — 4560-0300, манжета с пружиной [*] (2);
• 15 — ГОСТ 17474—80, винт B1.M5-6gX16.88.019 (2);
• 16 — 4560-1113, крышка (1);
• 17 — 4560001601, 4560001611, прокладка (0—2);
• 18 — 4560-0039, корпус редуктора (1);
• 19 — 4560-0017, пробка резьбовая (2);
• 20 — 4560-0029, корпус помпы (1);
• 21 — 4560-0044, крыльчатка (1);
• 22 — 4560-1001, крышка помпы (1) ;
• 23 — 4540-0008, втулка (1);
• 24 — 4560-1010, манжета [*] (1);
• 25 — 564-М55-28, кольцо стопорное (1);
• 26 — 45600004-01, -11, -21, -31, шайба регулировочная (0—3);
• 27 — ГОСТ 8338—75, шарикоподшипник 101 [*] (1);
• 28 — 4560-0033, втулка (1);
• 29 — 4560-0202, кольцо пружинное (1);
• 30 — 45601112-01, -11, -21, шайба регулировочная (0—3);
• 31 — 4560-0201, шестерня ведущая (1).

Система зажигания

• 1 — 4810800000, маховик магнето МБ-1 в сборе [*] (1);
• 2 — магнето МБ-1, ТУ84-798-78 в сборе [*] (1);
• 3 — ГОСТ 1491—80, винт B1.M4-6gX14.88.019 (2);
• 4 — ГОСТ 6402—70, шайба 4Л65Г (2);
• 5 — ГОСТ 11371—78, шайба 4.02.019 (2);
• 6 — ГОСТ 2043—74, свеча зажигания А10Н [*] (1);
• 7 — 4510-5210, сопротивление подавительное [*] (1);
• 8 — ГОСТ 14867—79, провод ПВВ L=300 мм [*] (1);
• 9 — ВЛ7.746.032, гнездо [*] (1);
• 10 — ГОСТ 19034—73, трубка III ТВ-40-230-2.5 белая L=200 мм (1);
• 11 — ГОСТ 19034—73, трубка III ТВ-40-230-3.5 белая L=50 мм (1);
• 12 — ГОСТ 19034—73, трубка III ТВ 40-230-4.5 белая L=40 мм (1);
• 13 — 4809000011, хомутик (1).

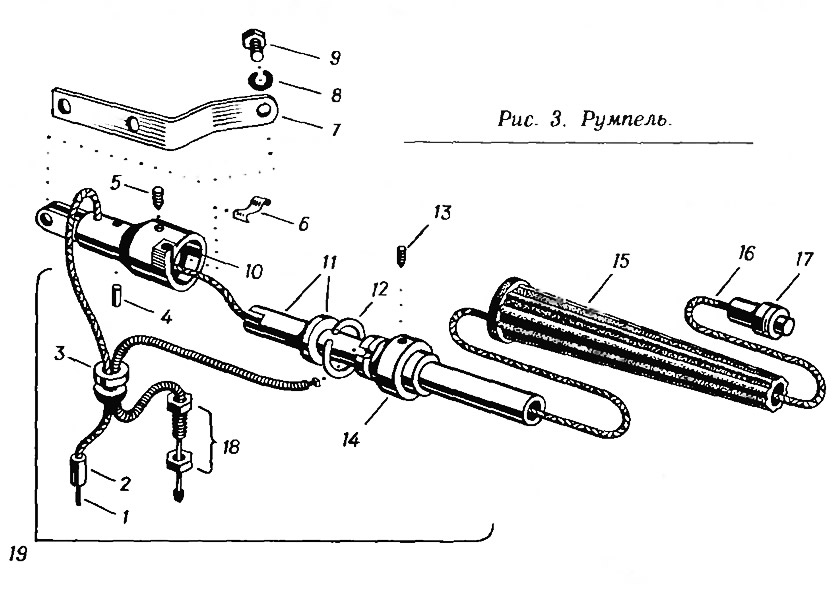

Румпель

• 1 — ВЛ7.740.027, штырь [*] (1);
• 2 — ГОСТ 19034—73,трубка III ТВ-40-230-3,5 белая L=50 мм (1);
• 3 — 4500-0009, кольцо (1);
• 4 — ГОСТ 3128—70, штифт ЗПр22аХ22 (1);
• 5 — ГОСТ 1477—75, винт М4Х6.88.01 (1);
• 6 — 4580-0005, пружина (1);
• 7 — 4880000011, ушко (1);
• 8 — ГОСТ 6402—70, шайба 8Н65Г (1);
• 9 — 4580-1001, болт (1);
• 10 — 4580—1003, корпус (1);
• 11 — 4580—0410, трубка [*] (1);
• 12 — 4580-0008, кольцо (1);
• 13 — ГОСТ 1476—75, винт М4Х8.88.01 (1);
• 14 — 4580—0010, крышка (1);
• 15 — 4580—0011, ручка (1);
• 16 — ГОСТ 6323—79, провод ПВЗ 0,75 мм² L=460 мм [*] (1);
• 17 — 4580-0100, кнопка [*] (1);
• 18 — 4580-0300, трос управления [*] (1);
• 19 — 488000000, румпель в сборе [*] (1).
